اتصالات فشاری مستقیم سری KQ2H

SOLH KQ2H با فشار مستقیم با یک لمس در اتصال، جایگزینی مستقیم برای SMC KQ2H. بدنه POM، نخ برنجی با روکش نیکل، مهر و موم NBR. برای هوای فشرده تا 1.0 مگا پاسکال و خلاء تا -95 کیلو پاسکال کار می کند. لوله‌های PU/PA Φ2-Φ16، رزوه‌های مخروطی متریک M & R، با قطر مساوی و پیکربندی‌های کاهنده را پوشش می‌دهد. ایده آل برای ژنراتورهای خلاء، میکرو سیلندرها و لوله های پنوماتیک اتوماسیون محدود.

ارسال استعلام

توضیحات محصول

اتصالات فشاری مستقیم KQ2H | کانکتور پنوماتیک تک لمسی معادل SMC KQ2H

نام تجاری: SOLH توسط Richge Technology | اتصالات فشاری مستقیم با یک لمس پنوماتیک برای خطوط هوای فشرده و خلاء

1. بررسی اجمالی محصول

KQ2H یک اتصالات پنوماتیک مستقیم فشاری با طراحی فشار به اتصال است که با لوله های نایلونی PU و PA سازگار است. این سیستم لوله کشی هوای فشرده و خلاء را ارائه می دهد و به طور گسترده با ژنراتورهای خلاء سری ZH، BM، PBM، PBX مطابقت دارد. به عنوان یکی از سری های اتصالات فشاری اصلی SOLH، می تواند مستقیماً جایگزین اتصالات SMC KQ2H وارداتی شود.

سری KQ2H شامل سه زیر نوع اصلی است:

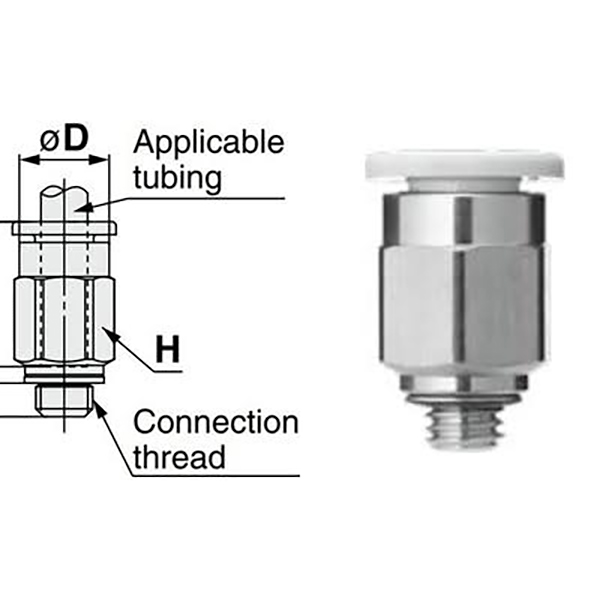

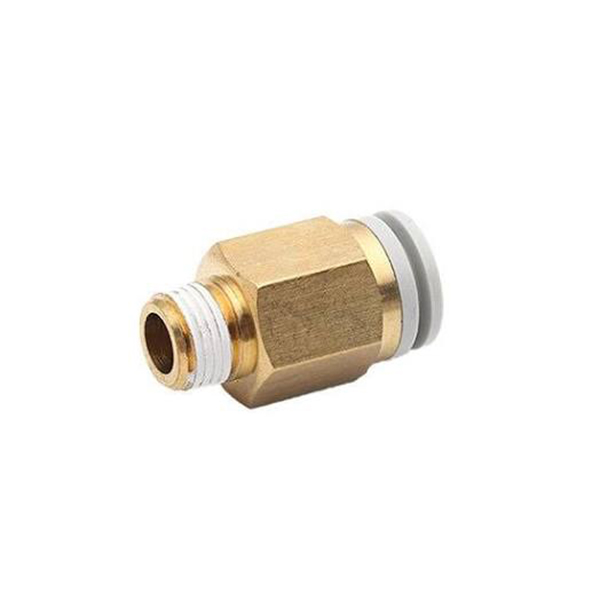

نخ نر صاف: نخ نر یک طرف (نخ میکرو M / نخ مخروطی R)، درج لوله یک طرف

قطر مساوی مستقیم (پسوند 00-): هر دو انتها برای اتصال لب به لب لوله OD یکسان

کاهش مستقیم: دو پورت برای قطرهای مختلف لوله برای تحقق انتقال اندازه لوله

مونتاژ و جداسازی یک دست: لوله را برای قفل خودکار وارد کنید. حلقه رهاسازی آبی را فشار دهید تا لوله را بیرون بکشید، ابعاد کاملا استاندارد.

2. ویژگی های اصلی

• ساختار قفل فک فنری با یک لمس: لوله به طور خودکار وارد و قفل می شود. یقه رها را فشار دهید تا لوله را برای مونتاژ راحت جدا کنید.

• ترکیب مواد: بدنه پلاستیکی POM تقویت شده; انتهای رزوه برنجی با روکش نیکل برای ضد زنگ و آب بندی مطمئن.

• مهر و موم لاستیک نیتریل NBR برای هوای فشرده مثبت و مدارهای خلاء منفی به طور پیوسته کار می کند.

• پوشش سایز کامل: لوله ریز Φ2/3.2/4، معمولی Φ6/8/10/12 و سایز بزرگ Φ16. پشتیبانی از رزوه های میکرو M (M3، M5، M6) و رزوه های مخروطی امپریال R (1/8،1/4،3/8،1/2)، مناسب برای ژنراتورهای خلاء و میکرو سیلندرها.

• اندازه جمع و جورایده آل برای نصب در فضاهای باریک ماشین آلات خودکار.

3. توضیح کد مدل

مثال ها:

KQ2H04-M5: اتصال مستقیم نخ نر برای لوله Φ4، نخ نر M5×0.8

KQ2H06-01S: اتصال مستقیم نخ نر برای لوله Φ6، نخ مخروطی نر R1/8

KQ2H08-00: اتصالات مستقیم با قطر برابر، هر دو پورت برای لوله Φ8

KQ2H06-08: کاهش اتصال مستقیم، Φ6 در یک طرف، Φ8 در طرف دیگر

بخش کد	توضیحات
KQ2H	کد سری: اتصالات فشاری مستقیم
02/23/04/06/08/10/12/16	قطر بیرونی لوله ΦD: 2/3.2/4/6/8/10/12/16 میلی متر
M3G/M5/M6	نخ میکرو متریک نر: M3×0.5 / M5×0.8 / M6×1.0
01S/02S/03S/04S	نخ مخروطی نر Imperial R: R1/8 / R1/4 / R3/8 / R1/2
-00	قطر مساوی مستقیم، اندازه لوله یکسان در هر دو انتها
دو رقمی به عنوان مثال 06-08	کاهش مستقیم: قطر لوله جلو → قطر لوله عقب

4. مشخصات فنی کلیدی

مورد	پارامتر
رسانه قابل اجرا	هوای فشرده، فشار منفی خلاء
فشار عملیاتی	0~1.0MPa؛ حداکثر خلاء: -95 کیلو پاسکال
دمای عملیاتی	-5℃ ~ +60℃
جنس بدنه	POM تقویت شده؛ نخ: برنج با روکش نیکل
مواد مهر و موم	لاستیک نیتریل NBR
لوله های سازگار	لوله PU، لوله نایلون PA
روش عملیات	درج برای قفل؛ حلقه انتشار فشار برای جدا کردن لوله

5. لیست مشخصات مدل

5.1 نخ نر با نخ میکرو متریک

مدل	موضوع	لوله ΦD
KQ2H02-M3G	M3×0.5	Φ2
KQ2H02-M5	M5×0.8	Φ2
KQ2H23-M3G	M3×0.5	Φ3.2
KQ2H23-M5	M5×0.8	Φ3.2
KQ2H04-M3G	M3×0.5	Φ4
KQ2H04-M5	M5×0.8	Φ4
KQ2H04-M6	M6×1.0	Φ4
KQ2H06-M5	M5×0.8	Φ6
KQ2H06-M6	M6×1.0	Φ6

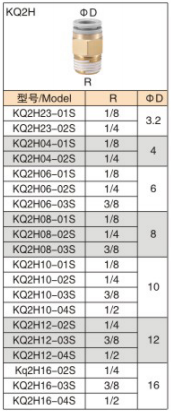

5.2 نخ نر با نخ مخروطی Imperial R

مدل	موضوع	لوله ΦD
KQ2H23-01S	R1/8	Φ3.2
KQ2H23-02S	R1/4	Φ3.2
KQ2H04-01S	R1/8	Φ4
KQ2H04-02S	R1/4	Φ4
KQ2H06-01S	R1/8	Φ6
KQ2H06-02S	R1/4	Φ6
KQ2H06-03S	R3/8	Φ6
KQ2H08-01S	R1/8	Φ8
KQ2H08-02S	R1/4	Φ8
KQ2H08-03S	R3/8	Φ8
KQ2H10-01S	R1/8	Φ10
KQ2H10-02S	R1/4	Φ10
KQ2H10-03S	R3/8	Φ10
KQ2H10-04S	R1/2	Φ10
KQ2H12-02S	R1/4	Φ12
KQ2H12-03S	R3/8	Φ12
KQ2H12-04S	R1/2	Φ12
KQ2H16-02S	R1/4	Φ16
KQ2H16-03S	R3/8	Φ16
KQ2H16-04S	R1/2	Φ16

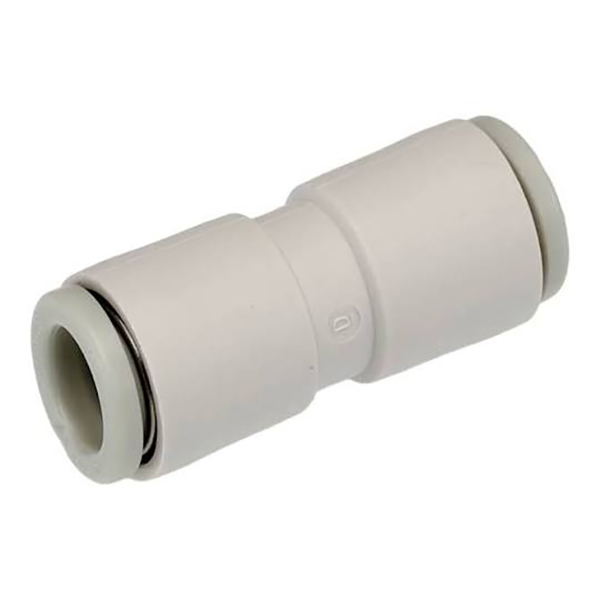

5.3 با قطر مساوی - سری -00

مدل	لوله ΦD
KQ2H02-00	Φ2
KQ2H23-00	Φ3.2
KQ2H04-00	Φ4
KQ2H06-00	Φ6
KQ2H08-00	Φ8
KQ2H10-00	Φ10
KQ2H12-00	Φ12
KQ2H16-00	Φ16

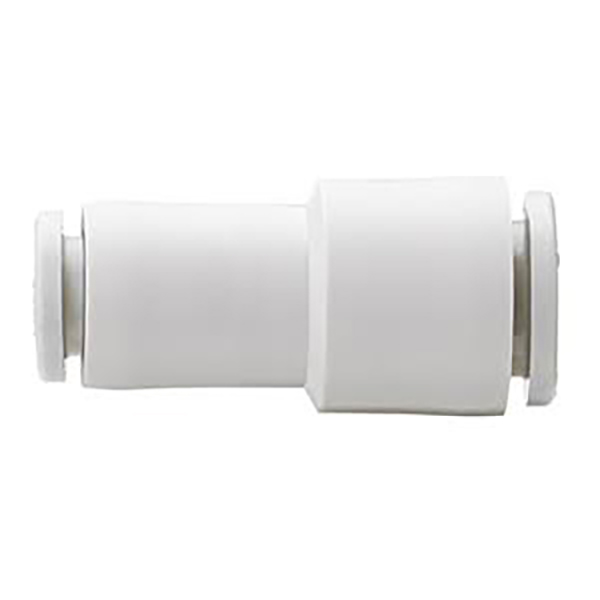

5.4 کاهش سری مستقیم

مدل	لوله ①	لوله ②
KQ2H02-23	Φ2	Φ3.2
KQ2H02-04	Φ2	Φ4
KQ2H23-04	Φ3.2	Φ4
KQ2H23-06	Φ3.2	Φ6
KQ2H04-06	Φ4	Φ6
KQ2H06-08	Φ6	Φ8
KQ2H08-10	Φ8	Φ10
KQ2H10-12	Φ10	Φ12
KQ2H12-16	Φ12	Φ16

6. سناریوهای کاربردی

•تطبیق لوله های تامین هوا و جذب برای ژنراتورهای خلاء ZH / BM / PBM / PBX

• لوله کشی میکرو سیلندرها و شیرهای برقی روی تجهیزات اتوماسیون، نصب در فضاهای محدود

• شاخه خط اصلی هوا، اتصال لب به لب لوله با قطر برابر یا انتقال اندازه لوله

• جیگ های تست پنوماتیک، مدارهای پنوماتیک روباتیک

7. نکات نصب

1. لوله را صاف و بدون فرز برش دهید. برزها حلقه های آب بندی را خراشیده و باعث نشت هوا یا خلاء می شوند.

2. لوله را کاملاً وارد کنید تا زمانی که بنشینید تا فک ها درگیر شوند. همیشه قبل از بیرون کشیدن لوله، حلقه آزاد را فشار دهید. هرگز به زور خم نشوید

3. برای لوله های نایلونی سفت و سخت PU / PA توصیه می شود. شلنگ نرم پلی اتیلن با دیواره نازک پیشنهاد نمی شود.

4. عمق درج را در شرایط کاری خلاء تأیید کنید. برای چرخه های فشار منفی مکرر، برای انتخاب جایگزین با اتصالات پیچی BPS مقایسه کنید.
