نام تجاری: SOLH توسط Richge Technology | لوازم جانبی میله پیستون سیلندر پنوماتیک استاندارد Y Fork Clevis
 |

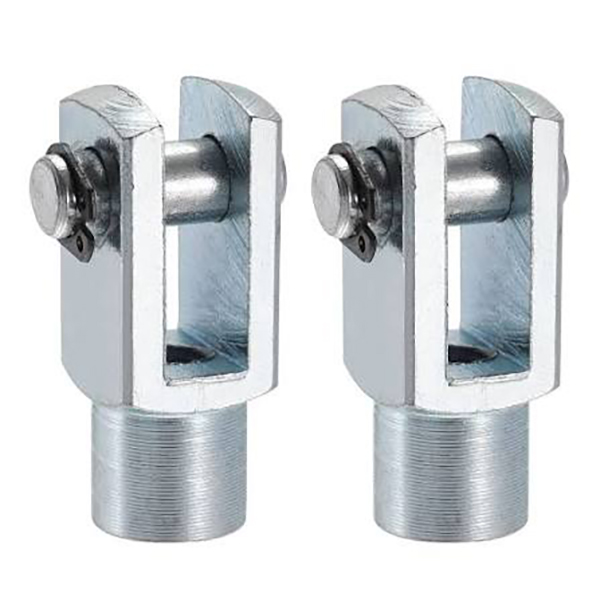

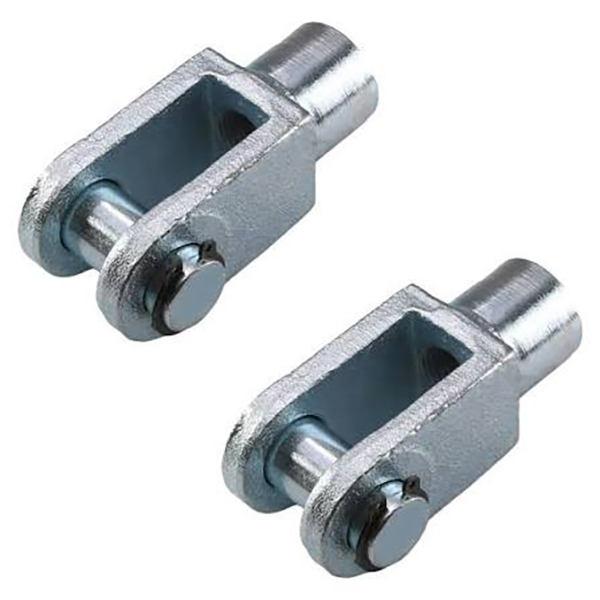

مفصل نوع Y، که به آن دو شاخک گوش نیز میگویند، دارای رزوه داخلی برای چسباندن بر روی میله پیستون سیلندر است. گوشهای دوتایی آن تکگوشی بار را میبندند که توسط شفت پین برای اتصال لولایی مونتاژ شده است. نوسان ± 5 درجه را در یک صفحه امکان پذیر می کند. به عنوان یک لوازم جانبی اتصال استاندارد برای سیلندرهای پنوماتیک، به طور کامل با قطعات یدکی استاندارد SMC و AirTAC قابل تعویض است.

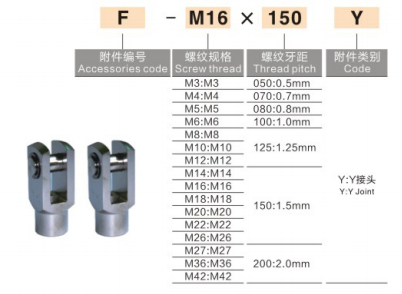

استاندارد AirTAC: F - Thread + Y
مثال: F-M10×1.25Y، F-M12×1.25Y
استاندارد SMC: اندازه Y + Boore
مثال: Y-32، CA2-40-Y
• Y: شکاف دو گوش نوع Y
• رشته پسوند با رزوه میله پیستون مطابقت دارد: M10×1.25 / M12×1.25 / M16×1.5
|
مدل |
رزوه میله پیستون |
سوراخ سیلندر همسان |
قطر سوراخ پین |
|
Y-M10×1.25 |
M10×1.25 |
32 میلی متر |
φ10 |
|
Y-M12×1.25 |
M12×1.25 |
40 میلی متر |
φ12 |
|
Y-M16×1.5 |
M16×1.5 |
50/63 میلی متر |
φ16 |
|
Y-M20×1.5 |
M20×1.5 |
80/100 میلی متر |
φ20 |
|
Y-M27×2 |
M27×2 |
125 میلی متر |
φ27 |
• مواد: فولاد کربن با روکش اکسید سیاه / گالوانیزه، فولاد ضد زنگ اختیاری
• زاویه نوسان: ± 5 درجه تاب تک هواپیما
• سازگاری: مناسب برای سیلندرهای پنوماتیک استاندارد با برد کامل
• نصب و راه اندازی: محل اتصال را روی میله پیستون پیچ کنید، تک لنگه بار را در چنگال Y قرار دهید، با محور پین و پین کاتر محکم کنید.
|
لوازم جانبی |
ساختار |
عملکرد نوسان |
برنامه |
|
Y تایپ کنید کلویس |
دوشاخه گوش |
± 5 درجه نوسان تک جهتی |
با لنگه بار تک گوش، یاتاقان بار بالا وصل شوید |
|
من کلاویس را تایپ می کنم |
لنگه گوش تکی |
± 5 درجه نوسان تک جهتی |
با براکت بارگذاری دو گوش مطابقت دهید |
|
بلبرینگ انتهای میله |
مفصل کروی جهانی |
چرخش چند جهته ± 13 درجه |
برای نصب ناهماهنگی و بار غیرعادی |
