نوع U راد انتهای بلبرینگ ماهی مشترک چشم

یاتاقان انتهایی میله چشم ماهی SOLH U برای انتهای میله سیلندر پنوماتیک، مفصل مفصلی جهانی 360 درجه با نوسان ±13°~15°°. انحراف کواکسیال تا 2 میلی متر را جبران می کند، نیروی جانبی را حذف می کند و از آب بندی سیلندر محافظت می کند. رزوه های M6×1.0-M27×2 مطابق با حفره های 16-125 میلی متری، دارای فولاد یاتاقان / مس خود روان کننده / 304 گزینه ضد زنگ. AirTAC F-U و SMC PHS قابل تعویض هستند. ایده آل برای مکانیسم های بار با سرعت بالا، غیرعادی و چند زاویه.

ارسال استعلام

توضیحات محصول

نوع U Rod End Bearing Fish Eye Joint | اتصالات مفصلی جهانی 360 درجه برای انتهای میله سیلندر

نام تجاری: SOLH توسط Richge Technology | بلبرینگ انتهایی میله سیلندر بادی پیستون جهانی

1. بررسی اجمالی محصول

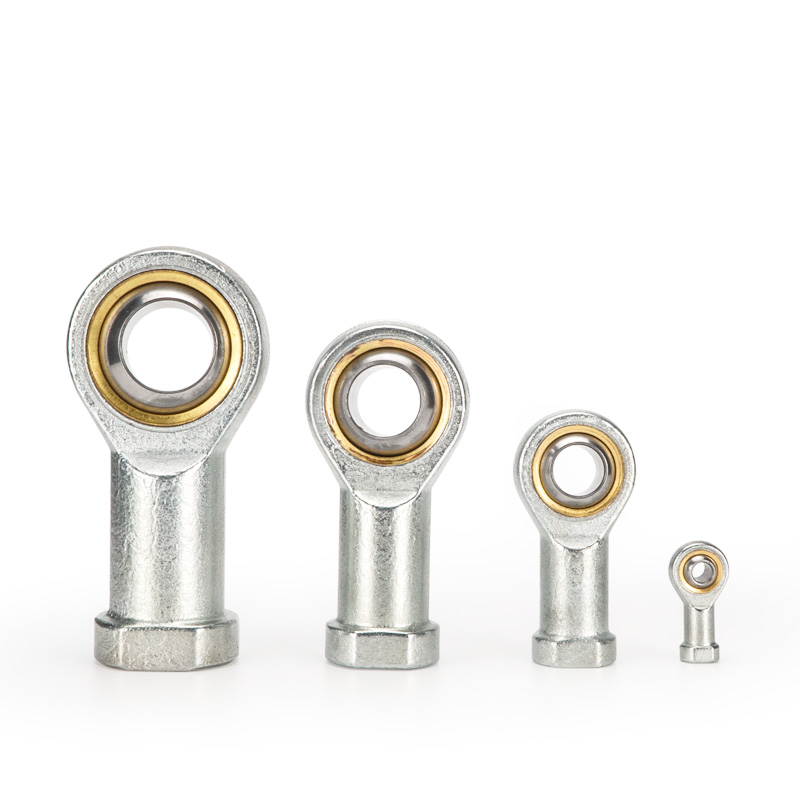

اتصال چشم ماهی نوع U، همچنین به عنوان بلبرینگ کروی انتهای میله با پسوند U شناخته می شود، یک وسیله جانبی مفصلی جهانی 360 درجه است که بر روی میله پیستون سیلندر نصب شده است. مشکلات ناهماهنگی و نوسان چند جهتی را حل می کند و نیروی جانبی را حذف می کند، سازگار با SC، MA، MAL و سایر سیلندرهای پنوماتیک استاندارد.

2. ساختار و توابع اصلی

• ساختار: نخ ماده (میله پیستون وصل) + بلبرینگ کروی + حلقه بیرونی، تاب شعاعی آزاد و زاویه ای.

• ظرفیت نوسان: تاب عمومی ±13°~15°، بسیار بزرگتر از ±5° اتصالات I/Y clevis برای تنظیم تطبیقی چند جهتی.

• گزینه های مواد

￮ استاندارد: فولاد یاتاقان / فولاد کربن، سطح خاموش شده با اکسید سیاه یا پوشش گالوانیزه

￮ مقاوم در برابر سایش: بوش آلیاژ مس / نوع خود روان کننده

￮ ضد خوردگی: فولاد ضد زنگ 304

• مزایای اصلی

￮ انحراف کواکسیال تا 2 میلی متر و انحراف زاویه ای تا 15 درجه را جبران کنید

￮ جلوگیری از لنگر خمشی و نیروی جانبی روی میله پیستون، محافظت از مهر و موم سیلندر

￮ ایده آل برای شرایط کاری با سرعت بالا، فرکانس بالا و بار غیرعادی

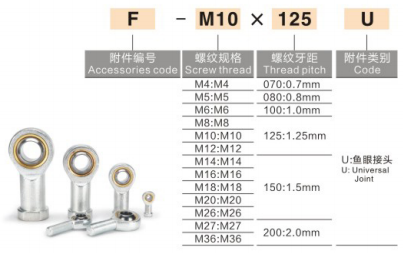

3. کنوانسیون نامگذاری مدل برای برندهای اصلی

1) AirTAC (به طور گسترده پذیرفته شده)

قالب: F-M thread × pitch U
تعریف: F = لوازم جانبی; M = مشخصات نخ; U = یاتاقان انتهایی میله چشم ماهی

• F-M8×1.25U برای سیلندر 25 میلی متری

• F-M10×1.25U برای سیلندر 32 میلی متری

• F-M12×1.25U برای سیلندر 40 میلی متری

• F-M16×1.5U برای سیلندر 50/63 میلی متری

• F-M20×1.5U برای سیلندر 80/100 میلی متری

2) سری SMC PHS: قالب: PHS-thread، به عنوان مثال: PHS-10

3) علامت گذاری عمومی داخلی: SI/M12×1.25 (رشته ماده)، SA/M12×1.25 (رشته نر)

4. مشخصات مشترک و نمودار تطبیق سوراخ سیلندر

مدل (رشته)	سوراخ سیلندر همسان	قطر توپ	زاویه نوسان
F-M6×1.0U	16/20 میلی متر	φ6	± 13 درجه
F-M8×1.25U	25 میلی متر	φ8	± 13 درجه
F-M10×1.25U	32 میلی متر	φ10	± 15 درجه
F-M12×1.25U	40 میلی متر	φ12	± 15 درجه
F-M16×1.5U	50/63 میلی متر	φ16	± 15 درجه
F-M20×1.5U	80/100 میلی متر	φ20	± 15 درجه
F-M27×2U	125 میلی متر	φ27	± 15 درجه

5. مقایسه: U-type Fish Eye در مقابل I/Y Clevis / F Floating Joint

مناسب	عملکرد	نکات کاربردی
چشم ماهی نوع U	360 درجه جهانی 15± درجه، گریز از مرکز بزرگ و چرخش چند جهته، هزینه متوسط تا بالا	سرعت بالا، انحراف غیرعادی بزرگ، حرکت چند زاویه ای
مفصل شناور نوع F	جبران انعطاف پذیر محوری و شعاعی ± 2 درجه ~ 5 درجه، هزینه متوسط	ناهماهنگی، حرکت با فرکانس بالا، سکته مغزی طولانی
دوکلویس نوع Y	تک هواپیما ± 5 درجه، ظرفیت بار سنگین، هزینه کم	سرعت کم، بار سنگین با تک گوش
I-type Single Clevis	تک هواپیما ± 5 درجه، استحکام بالا، هزینه کم	سرعت کم، بارگیری با براکت دو گوش

راهنمای انتخاب: گریز از مرکز بزرگ و نوسان چند جهته → نوع U; ناهماهنگی و عملکرد فرکانس بالا → نوع F. بار سنگین با سرعت کم → نوع Y; براکت بارگذاری دو گوش → نوع I.

6. دستورالعمل های نصب

1. رزوه مادگی را روی رزوه خارجی میله پیستون پیچ کنید، قفل رزوه بی هوازی را اعمال کنید و گشتاور سفت شدن را به درستی کنترل کنید.

2. سوراخ حلقه بیرونی را برای بارگیری محور پین نصب کنید. تراز کواکسیال دقیق مورد نیاز نیست و خروج از مرکز خاصی مجاز است.

3. فشار کاری: ≤1.0MPa برای سیلندرهای استاندارد؛ دمای کار: -20 ~ 120 + ℃.

4. مناسب برای بار پویا فشار کش و عملیات با فرکانس بالا در فضای نصب محدود. نه برای حرکت چرخشی خالص مداوم.

7. سناریوهای کاربردی معمولی

• تجهیزات اتوماسیون، الکترونیک 3C، گیره ربات

• مکانیسم های انتقال با سرعت بالا، مهر زنی و پرس و اتصالات فشاری طولانی

• تجهیزات با کواکسیالیته ضعیف، ارتعاش سنگین و بار خارج از مرکز
