سری قطعات پنوماتیک

شیر پاپت مکانیکی متوسط ​​SOLH VM2 (VM200) کاملاً با مدل های مشابه SMC قابل تعویض است. دارای ساختار poppet متوسط ​​با ضریب جریان Cv=0.87، ظرفیت جریان آن حدود 8 برابر بیشتر از سری mini VM1 است، مجهز به پورت استاندارد Rc1/4 و رشته های اختیاری NPT/G1/4. زیر 0 ~ 1.0 مگا پاسکال کار می کند و با خلاء ناسازگار است، از مهر و موم مقاوم در برابر سایش و بدنه فلزی مقاوم استفاده می کند. طرح‌بندی لوله‌های درگاه کناری و درگاه پایینی در دسترس هستند که توسط مجموعه کاملی از محرک‌های قابل تعویض پشتیبانی می‌شوند: غلتک استاندارد POM / اهرم غلتکی مقاوم در برابر سایش فولاد سخت، غلتک ضد برگشت یک طرفه، پیستون مستقیم، دکمه فشاری تخت، سر توقف اضطراری قارچی زرد، دکمه نشانگر سبز رنگ و kn لولای قابل قفل شدن. نوع غلتک فولادی سخت شده با خطوط تولید با سایش بالا مناسب است. به طور گسترده برای تشخیص محدودیت حرکت سیلندر و میز اسلاید، راه‌اندازی دستی تجهیز، تعویض هوا و قفل اضطراری ایمنی استفاده می‌شود، این دریچه اصلی جریان هوای مکانیکی برای خطوط تولید بسته‌بندی، نساجی، چاپ و اتوماسیون عمومی است.

شیر مکانیکی 3 پورت متوسط ​​SOLH VM4 (VM400) به طور کامل با مدل‌های SMC معادل قابل تعویض است که بین سری‌های mini VM1 و VM2 با جریان بالا قرار دارد. مزیت اصلی آن در سازگاری با محدوده فشار کامل از خلاء -100 کیلو پاسکال تا فشار مثبت 1.0 مگا پاسکال است، ویژگی که در VM2 در دسترس نیست. این پورت استاندارد Rc1/8 را با رشته‌های اختیاری NPT/G1/8 و ظرفیت جریان Cv=0.38، پشتیبانی از طرح‌بندی لوله‌کشی درگاه کناری و پایینی استفاده می‌کند. ساخته شده با بدنه فلزی جامد، در برابر ضربه 1000 متر بر ثانیه و ارتعاشات سنگین مقاوم است، مناسب برای خطوط تولید سخت و سنگین، با مهر و موم مقاوم در برابر گرد و غبار بدون روغن کاری برای عمر طولانی. مجموعه کاملی از محرک‌های قابل تعویض ارائه می‌شود: اهرم غلتکی فولادی ضد سایش استاندارد/سخت‌شده، غلتک ضد برگشت یک‌طرفه، پیستون مستقیم، دکمه‌های توقف اضطراری قارچی چند رنگ، دستگیره‌های چرخشی در موقعیت ۲/۳، دکمه‌های فشاری قفل‌شونده و اهرم‌های لولا. به طور گسترده در تشخیص محدودیت حرکت سیلندر و میز اسلاید، مدارهای جذب/آزادسازی خلاء، راه‌اندازی دستی تجهیز تجهیزات، اینترلاک اضطراری ایمنی دستگاه و تعویض فیکسچر جیگ استفاده می‌شود.

شیر تناسبی الکترو پنوماتیک جریان بالا SOLH ITV کاملاً با مدل های SMC معادل قابل تعویض است. با استفاده از سیستم بازخورد فشار حلقه بسته، ولتاژ DC0-10V، سیگنال های آنالوگ جریان 4-20 میلی آمپر، و ارتباطات فیلدباس اختیاری شامل CC-Link، PROFINET، EtherNet/IP را برای دستیابی به تنظیم فشار هوا از راه دور بدون پله و با دقت بالا با دقت کنترل FS ± 1٪ و محافظت در برابر گرد و غبار و IP65 می پذیرد. سه سری محدوده جریان های مختلف را پوشش می دهند: ITV1100 برای جریان بسیار کم، ITV2100 برای جریان متوسط ​​جهانی و ITV3100 برای جریان بالا سنگین تا 4400 L/min ANR، با فشار قابل تنظیم از 0.005 تا 0.9 MPa. از رزوه های Rc/NPT/G و اتصالات فشاری، صفحه نمایش دیجیتال داخلی LED و هشدار خود عیب یابی تحت منبع تغذیه کم DC24V پشتیبانی می کند. به طور گسترده برای محرک سیلندر بزرگ، کنترل تنش ثابت فیلم و سیم، فرآیندهای نیمه هادی و نوری، توزیع و پوشش خودکار، سوئیچ فشار چند مرحله ای برای تجهیزات جوشکاری و پرچ، جایگزینی چندین تنظیم کننده دستی برای تحقق کنترل فشار متمرکز دیجیتال در خطوط تولید خودکار استفاده می شود.

شیرهای چک داخلی SOLH XTO674 و INA14 دارای پلت فرم ساختاری یکسانی با فشار ترک خوردگی بسیار کم 0.01 مگا پاسکال هستند که با هوای فشرده و آب تمیز برای محافظت در برابر جریان برگشتی در خطوط لوله سیال خلاء و فشار کم سازگار است. XTO674 یک نسخه برودتی تمام برنجی است که تا -30 درجه سانتیگراد کار می کند. سری استاندارد INA14 بدنه فولادی ضد زنگ برنجی یا SUS304 را ارائه می‌کند، مجهز به مهر و موم استاندارد NBR به همراه روغن اختیاری و FKM مقاوم در برابر دمای بالا و مهر و موم CR ضد آب و هوا. طراحی فشرده رزوه ای درون خطی با علامت فلش جریان را می توان مستقیماً بدون براکت اضافی در خطوط لوله نصب کرد و به طور موثر از اتلاف خلاء و جریان هوا معکوس در هنگام نصب بین ژنراتورهای خلاء و مکنده جلوگیری کرد. این دو سری دارای ابعاد کلی و اندازه‌های رزوه‌ای یکسان برای تبادل مستقیم میدان بدون تغییر لوله هستند که به طور گسترده در تجهیزات برودتی، خطوط تولید خلاء، مدارهای سیال در دمای بالا مقاوم در برابر خوردگی و خطوط لوله پنوماتیک و آب عمومی برای حفظ فشار یک طرفه و جلوگیری از جریان برگشتی استفاده می‌شود.

اجکتور خلاء ونتوری چند مرحله ای SOLH ZL112 کاملاً با مدل های معادل SMC مجهز به نازل استاندارد Φ1.2 قابل تعویض است. ساختار چند مرحله ای صرفه جویی در انرژی آن خلاء پایدار 88- ~ 92 کیلو پاسکال را ارائه می دهد در حالی که مصرف هوا را تا بیش از 40٪ در مقایسه با اجکتورهای تک مرحله ای کاهش می دهد. با اتخاذ یک طراحی ماژولار بسیار یکپارچه، دریچه‌های دوگانه منبع/آشوب K1 را برای مکش و دمش خودکار و انواع سوپاپ‌های تک منبع K2 کم‌هزینه ارائه می‌دهد. صدا خفه کن داخلی صدای کار را کمتر از 70dB(A) محدود می کند. دو نوع اگزوز موجود است: نوع صدا خفه کن یکپارچه استاندارد و اگزوز پورت متمرکز P برای جریان بالا. لوازم جانبی اختیاری شامل گیج های خلاء مکانیکی آنالوگ و فشار سوئیچ های دیجیتال خلاء با خروجی های سیگنال آنالوگ آنالوگ ولتاژ/جریان NPN/PNP، ولتاژهای سیم پیچ و دستگیره های تنظیم دستی است. بدون قطعات متحرک داخلی برای عملکرد مداوم بدون نیاز به تعمیر و نگهداری، می توان آن را مستقیماً روی افکتورهای انتهایی ربات نصب کرد تا زمان پاسخ خلاء را کوتاه کند، به طور گسترده برای جابجایی فنجان چند مکنده پانل های شیشه ای 3C، ورق های فلزی، مواد بسته بندی و چاپ و قطعات کار متخلخل که نیاز به جذب خلاء با جریان بالا پایدار دارند، اعمال می شود.

نسخه 1 ｜کپی طولانی صفحه محصول رسمی (متمرکز بر سئو، 290 کلمه برای صفحه جزئیات وب سایت مستقل) شیرهای برقی سیال برنجی 2/2 طرفه سری SOLH 2V دریچه‌های روشن و خاموش الکترومغناطیسی همه کاره هستند که برای کنترل جهانی هوای فشرده، آب صنعتی و روغن روان‌کاری مهندسی شده‌اند و در دو پیکربندی ساختاری بالغ موجود هستند: 2V025 مستقیم و شیرهای دیافراگمی با پایلوت و V2113502 و V2. این مجموعه که با بدنه‌های شیر برنجی قوی جفت شده با عناصر آب‌بندی با کارایی بالا ساخته شده است، عملکرد سوئیچینگ قابل اعتمادی را ارائه می‌کند که راه‌اندازی فشار صفر و تنظیم خط لوله با جریان بالا را پوشش می‌دهد. مدل کامپکت 2V025 مستقیماً از یک ساختار محرکه الکترومغناطیسی مستقیم استفاده می کند که باز شدن عادی را در اختلاف فشار صفر مگا پاسکال امکان پذیر می کند. مجهز به مهر و موم های لاستیکی فلورین VITON مقاوم در برابر سایش، در برابر رسانه های خورنده ضعیف مقاومت می کند و کاملاً با خطوط لوله کم فشار، حلقه های خلاء و تجهیزات پاشش و خنک کننده میکرو جریان سازگار است. 2V130 و 2V250 که به صورت پایلوت کار می کنند، برای به حرکت درآوردن دیافراگم به اختلاف فشار متوسط ​​متکی هستند که دارای ظرفیت جریان قابل توجه و مصرف برق کم سیم پیچ است. آنها به حداقل فشار راه اندازی 0.05 مگاپاسکال نیاز دارند و از مهر و موم های لاستیکی نیتریل NBR ایده آل برای خطوط لوله آب معمولی و هوای فشرده استفاده می کنند. همه نسخه ها از سیم پیچ های عایق کلاس B با حفاظت ورودی IP65 و پاسخ سوئیچینگ سریع در عرض 0.05 ثانیه استفاده می کنند. گزینه‌های سیم‌کشی متعدد (سوکت DIN، سیم‌های پرنده، سوکت‌های چراغ نشانگر) و مشخصات نخ فراوان از G1/8 تا G1 اینچ از نصب میدان انعطاف‌پذیر پشتیبانی می‌کنند. سری SOLH 2V که به طور گسترده در کنترل خلاء، مدارهای آب خنک کننده تجهیزات، تغذیه خودکار آب دیگ بخار، ورودی آب کمپرسور هوا و قطع خط لوله اصلی گاز-مایع مستقر شده است، راه حل های کلیدزنی عمومی سیال اقتصادی و پایدار را برای مدارهای سیال اتوماسیون صنعتی با طیف کامل ارائه می دهد.

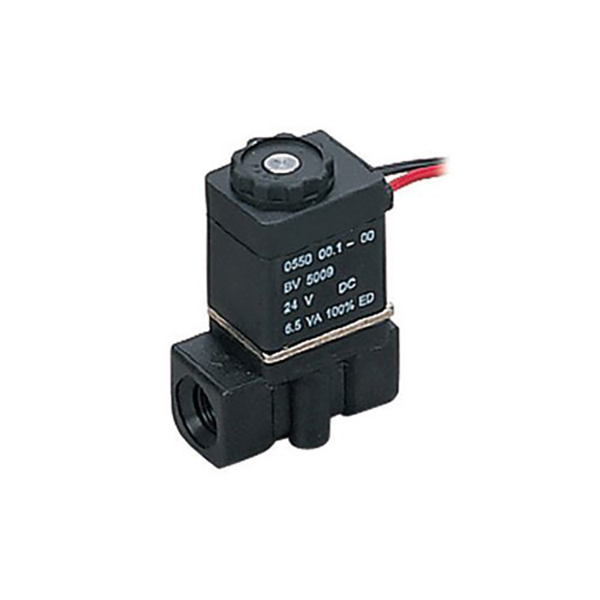

شیرهای برقی معمولی بسته مستقیم 2/2 طرفه مینی سری SOLH 2P از بدنه شیرهای پلاستیکی مهندسی نایلون PA66 با استحکام بالا استفاده می کنند که به ویژه برای تعویض خودکار جریان کم هزینه کم هوای فشرده، آب تمیز و روغن روان کننده با ویسکوزیته کم طراحی شده است. با عملکرد واقعی راه اندازی فشار صفر، این شیر می تواند به طور معمول تحت اختلاف فشار 0 مگاپاسکال باز شود، و به طور موثر وابستگی فشار شیرهای برقی که توسط خلبان کار می کنند را از بین می برد. این سری ساختار محرکه الکترومغناطیسی مستقیم بالغ را اتخاذ می کند. در حالت خاموشی، فنر تنظیم مجدد داخلی، هسته شیر را محکم فشرده می کند تا حالت کاملا بسته را حفظ کند. هنگامی که انرژی می گیرد، جاذبه الکترومغناطیسی هسته شیر را به سرعت بالا می برد تا خط لوله را هدایت کند، و کل عملیات سوئیچینگ در عرض 0.05 ثانیه برای پاسخ فوق سریع به پایان می رسد. پیکربندی استاندارد از مهر و موم های فلورروبر VITON مقاوم در برابر سایش با مقاومت فوق العاده در برابر روغن، آب و رسانه های خورنده خفیف استفاده می کند. آب بندی لاستیک نیتریل NBR به عنوان یک جایگزین اختیاری با توجه به شرایط کاری موجود است. این کویل به درجه حفاظت ضد گرد و غبار و ضد آب IP65 با عایق کلاس B می رسد که قادر به عملکرد مداوم پایدار در محیط های کارگاهی مرطوب است. با دهانه جریان ثابت φ2.5 میلی‌متری و مقدار CV 0.23، دو مشخصات رزوه اصلی G1/8 و G1/4 در دسترس هستند، همراه با گزینه‌های سیم‌کشی متنوع از جمله سوکت استاندارد DIN، کابل‌های پرنده و سوکت‌های چراغ نشانگر، همراه با گزینه‌های ولتاژ AC/DC جهانی برای پاسخگویی به تقاضاهای مطابق جهانی. طرح کلی فشرده سبک وزن مناسب نصب در داخل ماژول های تجهیزات فشرده است. این به طور گسترده ای در کنترل منبع هوا ژنراتور خلاء، سوئیچینگ تامین هوای سیلندر کوچک، حلقه های آب خنک کننده میکرو تجهیزات، پاشش خودکار، زهکشی خودکار کمپرسور هوا و سیستم های مرطوب کننده کوچک استفاده می شود و به عنوان یک جایگزین کنترل سیال مینیاتوری مقرون به صرفه برای دریچه های سری 2 ولت برنجی عمل می کند.

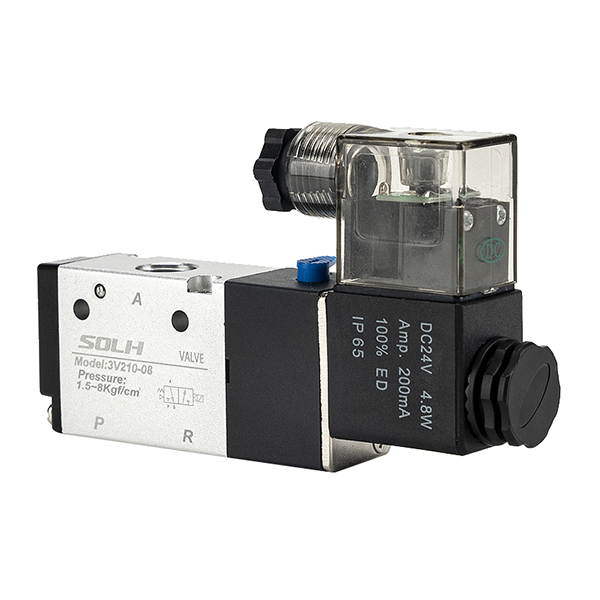

شیرهای کنترل جهتی سولنوئیدی پنوماتیک 3/2 طرفه سری SOLH 3V با ساختارهای مستقیم و آزمایشی طراحی شده اند که برای راندن سیلندرهای برگشت فنر تک اثره و سوئیچینگ مدارهای پنوماتیک خلاء طراحی شده اند. این سری که در پیکربندی‌های Normally Closed (NC) و Normally Open (NO) موجود است، بدنه شیر آلیاژ آلومینیومی سبک وزن با استحکام بالا با طرح فشرده، پاسخ سریع و درجه حفاظت ضد گرد و غبار و ضد آب IP65 را به کار می‌گیرد که به عنوان جزء کنترل هسته استاندارد برای سیستم‌های اتوماسیون پنوماتیک کوچک و متوسط ​​عمل می‌کند. چیدمان پورت از استانداردهای صنعتی جهانی پیروی می کند: P برای ورودی هوای اصلی، A برای اجرای درگاه کار اتصال سیلندرها یا مکنده های خلاء، R برای درگاه اگزوز که با صدا خفه کن برای کاهش نویز عملیاتی مطابقت دارد. انواع مستقیم 3V1 و 3V2 از راه‌اندازی قابل اعتماد فشار صفر در 0 تا 0.8 مگاپاسکال با پاسخ سوئیچینگ زیر 0.05 ثانیه پشتیبانی می‌کنند که برای خطوط لوله گاز فشار پایین و سناریوهای کنترل خلاء فشار منفی کاملاً مناسب است. سری‌های 3V100/3V200/3V300 که توسط پایلوت کار می‌کنند دارای ظرفیت جریان بیشتر و مصرف برق کویل کمتری هستند، که به حداقل فشار ورودی 0.15 مگاپاسکال برای سوئیچینگ پایدار برای برآوردن حلقه‌های پنوماتیک معمولی با جریان بالا نیاز دارند. مجهز به دکمه دستی به سبک انگشتانه برای رفع اشکال راحت در محل در حین نصب و نگهداری، کل سری از عملکرد بدون روغن با عملکرد آب بندی پایدار پشتیبانی می کند. مشخصات رزوه های متعدد از جمله M5، G1/8، G1/4 و G3/8 اختیاری هستند، با ولتاژهای جریان اصلی AC و DC و دو حالت سیم کشی سوکت DIN و سیم های پرنده جفت می شوند. این می تواند به طور مستقیم جایگزین دریچه های پایلوت هوای سنتی 3A و دریچه های کششی دستی 3L بدون اصلاح ساختاری شود، که به طور گسترده در مکانیسم های جک گیره قطعه کار، سوئیچینگ جذب خلاء، حفاظت قفل پنوماتیک و کنترل اینچ محرک های کوچک مستقر شده است.

شیرهای کنترل جهتی پنوماتیک سری SOLH 4V، اجزای اصلی پنوماتیک صنعتی هستند که پیکربندی‌های دو حالته 5/2 و سه حالته 5/3 جهته را پوشش می‌دهند، به‌ویژه برای حرکت رفت و برگشتی، موقعیت‌یابی در میانه ضربه و حفظ فشار سیلندرهای پنوماتیک دو اثره بهینه شده‌اند. این سری با استفاده از هسته سوپاپ قرقره با دقت بالا و ساختار محرک پیلوت داخلی، دارای مقاومت اصطکاک کم، عملکرد سوئیچینگ حساس و مصرف برق کم سیم پیچ است که به طور گسترده در خطوط مونتاژ خودکار، ماشین آلات بسته بندی، وسایل تعیین موقعیت و سیستم های انتقال پنوماتیک عمومی استفاده می شود. طرح پنج پورت مطابق با استانداردهای صنعتی جهانی است: P به عنوان ورودی اصلی تامین هوا عمل می کند. A و B دو پورت اجرایی هستند که به محفظه جلو و عقب سیلندرهای دو عملکرد متصل می شوند تا امتداد و پسرفت را کنترل کنند. R و S پورت های اگزوز هستند که با صدا خفه کن برای کاهش نویز کار پیکربندی شده اند. نوع 5/2 طرفه شامل کنترل الکتریکی تک کویل و انواع کنترل الکتریکی دو سیم پیچ می باشد. دریچه‌های کنترل تک الکتریکی به تنظیم مجدد فنری برای بازگشت خودکار پس از قطع برق تکیه می‌کنند که برای اقدامات متقابل معمولی و برنامه‌های بازنشانی ایمنی ایده‌آل است. سوپاپ های کنترل الکتریکی دوگانه دارای حافظه موقعیت بدون فنر هستند و موقعیت سیلندر فعلی را به طور پیوسته پس از خاموش شدن برای موقعیت یابی طولانی مدت و نگه داشتن فشار قفل می کنند. نسخه 5/3 جهت سه حالته سه حالت خنثی اختیاری را ارائه می دهد: مرکز بسته (نوع C) همه پورت ها را برای قفل کردن سیستم تعلیق سیلندر و محافظت در برابر سقوط قفل می کند. مرکز اگزوز (نوع E) پورت های A/B را به کانال های اگزوز برای کاهش فشار و شناور آزاد در طول راه اندازی دستی متصل می کند. مرکز فشار (نوع P) هوای فشرده را به هر دو پورت کار برای بستن متعادل دو طرفه تغذیه می کند. مشخصات موجود از 4V110 تا 4V410 با اندازه های رزوه M5، G1/8، G1/4، G3/8 و G1/2 متغیر است. مجهز به سیم پیچ های ضد گرد و غبار و ضد آب IP65 که از ولتاژهای جریان اصلی AC و DC پشتیبانی می کنند، کل سری از عملکرد بدون روغن پشتیبانی می کند و دارای دکمه لغو دستی برای تست و نگهداری راحت در محل است. این شیر استاندارد جهانی برای اتوماسیون پنوماتیک صنعتی است.
