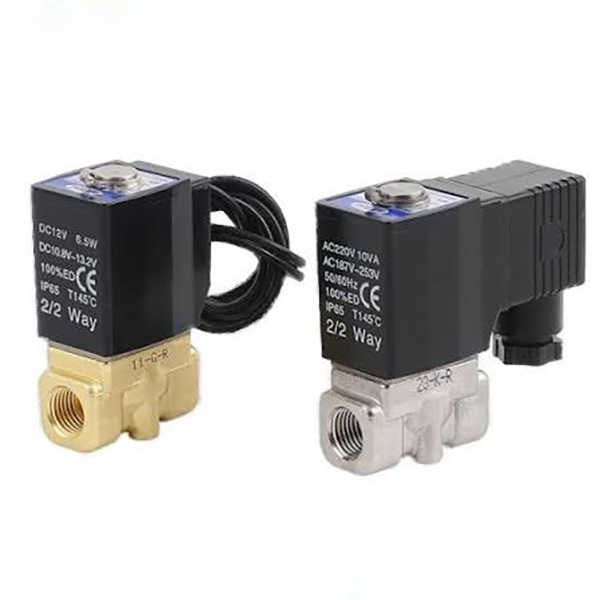

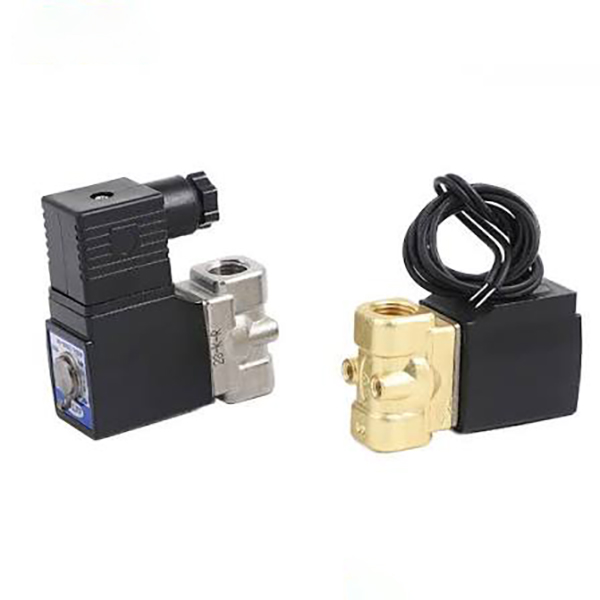

شیر برقی سیال 2/2 راه سری 2S (مستقیم + کارکرد آزمایشی)

برند:SOLH توسط Richge Technology

بررسی اجمالی محصول

  1. سری SOLH 2S شیرهای برقی خاموش کننده معمولی سیال 2/2 طرفه هستند که به دو خط تولید کامل تقسیم می شوند:

     - Direct-Acting 2S (سری سوراخ کوچک 030 / 050)

     - 2S با عملیات خلبانی (سری روزنه بزرگ 150 تا 500)

  2. برای کنترل خودکار روشن/خاموش آب تمیز، هوای فشرده، روغن روان کننده، مایع برش خنک کننده و خطوط لوله مایع ضعیف خورنده طراحی شده است. ساختار یکپارچه فشرده با آب بندی ضد نشت؛ کویل ها از انرژی مداوم طولانی مدت پشتیبانی می کنند.

     - نوع مستقیم: باز شدن کامل تحت فشار دیفرانسیل صفر 0MPa، ایده آل برای شاخه های میکرو سیال کم فشار

     - نوع پایلوت: حفره بزرگ و ظرفیت جریان بالا برای خطوط لوله تامین اصلی با اندازه لوله بزرگ

  3. به طور گسترده با مدارهای خنک کننده ماشین ابزار، خطوط اسپری تمیز کردن، سیستم های تخلیه کمپرسور هوا، تجهیزات تصفیه آب، اتوماسیون مایع بسته بندی مواد غذایی مطابقت دارد.

دو خط محصول طبقه بندی کامل: NC مستقیم عمل در مقابل NC خلبان

 1. 2S مستقیماً به طور معمول بسته است (مثال مدل: 2S-L030-08)

     -- اصل کار:بدون اتاقک هوای خلبان کمکی؛ سیم پیچ الکترومغناطیسی مستقیماً ساقه آرمیچر را می کشد تا نشیمنگاه سوپاپ را باز و بسته کند. کاملاً باز حتی تحت فشار 0MPa صفر آب/هوا.

        * خاموش: فنر آب بندی را فشار می دهد تا سیال خط لوله را به طور کامل قطع کند.

        * روشن شدن برق: سیم پیچ آرمیچر را به سمت بالا می کشد تا دریچه شیر برای عبور سیال باز شود

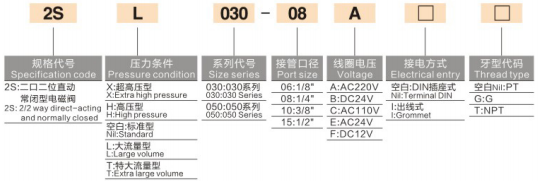

    - قانون کدگذاری مدل کامل:2S - پسوند فشار - سری اندازه - رزوه پورت - ولتاژ سیم پیچ - نوع سیم کشی - استاندارد رزوه

        * 2S: شیر برقی NC 2/2 راه مستقیم

        * پسوند درجه فشار: Blank=Standard/L=Large Flow/T=Extra Large Flow/H=High Pressure/X=Extra High Pressure

        * سری سایز: 030 (مینی)، 050 (متوسط ​​کوچک)

        * کد پورت: 06=G1/8، 08=G1/4، 10=G3/8، 15=G1/2

        * کد ولتاژ: A=AC220V، B=DC24V، C=AC110V، E=AC24V، F=DC12V

        * سیم کشی: خالی = سوکت دوشاخه DIN، نوع سرب سیم کابل I=

        * نخ: رزوه مخروطی خالی=PT، BSPP موازی G=G، نخ آمریکایی T=NPT

     -- مزایای اصلی:

        * راه اندازی فشار دیفرانسیل صفر، بدون محدودیت حداقل فشار عملیاتی، عملکرد پایدار برای مدارهای میکرو فشار کم سیال

        * بدنه بسیار فشرده، زاویه نصب دلخواه بدون محدودیت گرانش

        * پاسخ سریع میلی ثانیه ای برای چرخه های روشن و خاموش سریع

     - سناریوهای کاربردی:

       اسپری روغن خنک کننده ماشین ابزار CNC کوچک، اسپری میکرو ماشین لباسشویی کوچک، قطع کننده هوا/آب میکرو تجهیزات 3C، منبع آب کمکی خلاء، خطوط لوله شاخه کوچک (G1/8 ~ G1/2).

  2. سری 2S به طور معمول بسته با کنترل خلبان

     -- اصل کار:دهانه کنترل خلبان مینیاتوری داخلی؛ برای بلند کردن دیافراگم/قرقره اصلی به فشار متوسط ​​خط لوله متکی است. حداقل فشار دیفرانسیل 0.05 مگاپاسکال برای باز شدن کامل لازم است. کویل فقط سوراخ کوچک تخلیه خلبان را با مصرف انرژی کم کنترل می کند.

        * خاموش: سوراخ خلبان مهر و موم شده است، فشار بالادست مهر و موم اصلی را فشرده می کند تا خط لوله را ببندد

        * روشن: فشار محفظه خلبان تخلیه می شود، قرقره اصلی با فشار متوسط ​​برای جریان سیال با حجم بالا بالا می رود. حداکثر اندازه دهانه تا Φ50 (G2 اینچ)

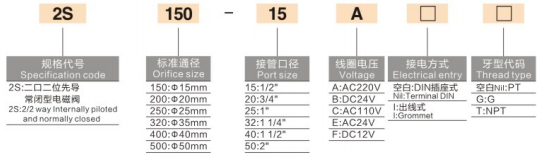

     - قانون کدگذاری مدل کامل:2S - اندازه روزنه - رزوه پورت - ولتاژ سیم پیچ - نوع سیم کشی - استاندارد رزوه

        * 2S: شیر برقی 2/2 طرفه NC با کارکرد خلبان

        * اندازه قاب سوراخ: 150 (Φ15)، 200 (Φ20)، 250 (Φ25)، 320 (Φ35)، 400 (Φ40)، 500 (Φ50)

        * کد پورت: 15=G1/2، 20=G3/4، 25=G1، 32=G1-1/4، 40=G1-1/2، 50=G2

        * کدهای ولتاژ / سیم کشی / رشته کاملاً با انواع مستقیم عمل مطابقت دارد

    -- مزایای اصلی:

        * سوراخ مستقیم بزرگ، سرعت جریان فوق العاده بالا، حداقل افت فشار خط لوله برای خطوط اصلی تامین آب/هوا متمرکز کل خط

        * سیم پیچ کوچک کم وات بدنه شیر با سوراخ بزرگ را به حرکت در می آورد، تولید حرارت کم، مناسب برای عملکرد مداوم 24 ساعته بدون توقف

        * کانال جریان گسترده که به راحتی مسدود نمی شود، سازگار با آب خنک کننده در گردش صنعتی حاوی ناخالصی های معلق جزئی

     --سناریوهای کاربردی:

        خطوط لوله ورودی/زهکشی اصلی کمپرسور هوا، مدارهای آب اصلی تمیزکننده اسپری خط مونتاژ بزرگ، لوله‌های هدر تصفیه آب حجیم، خطوط اصلی نفت خنک‌کننده تجهیزات مهر زنی، سیستم‌های تامین آب صنعتی سنگین.

ویژگی های محصول مشترک جهانی (مستقیم + آزمایشی)

  1. عملکرد استاندارد به طور معمول بسته (NC) پیش فرض کارخانه

     خاموش شدن خودکار هنگام قطع برق، از سرریز و نشت مایع در هنگام خاموش شدن تجهیزات برای ایمنی بیشتر سیستم جلوگیری می کند.

  2. مواد مهر و موم اختیاری چندگانه

     - لاستیک نیتریل استاندارد NBR: جهانی برای آب، هوا، روغن روان کننده

     - پروپیلن اتیلن اختیاری EPDM: مقاوم در برابر اسید/قلیا، آب گرم و مایع تمیز مخصوص مواد غذایی

  3. کویل بادوام کم مصرف با دمای بالا

     سیم پیچ عایق مقاوم در برابر حرارت برای انرژی دهی مداوم طولانی مدت، عایق پایدار ضد سوختگی؛ گزینه های سیم کشی دوگانه (سوکت DIN / سیم سیم) برای چیدمان کابینت انعطاف پذیر.

  4. استانداردهای بین المللی چند رشته برای صادرات

     مخروطی PT بریتانیا، G BSP موازی، نخ آمریکایی NPT اختیاری، سازگار با اتوماسیون داخلی و خطوط تولید خارج از کشور.

  5. سفارشی سازی درجه بندی فشار کامل

     سری های مستقیم از سفارشی سازی استاندارد / جریان بزرگ / فشار بالا / فوق العاده بالا پشتیبانی می کنند. سری آزمایشی بومی دارای امتیاز برای فشار سیال صنعتی استاندارد 0.05 ~ 1.0MPa.

  6. نصب جهانی بدون جاذبه

     قابل نصب عمودی، افقی یا معکوس، متناسب با چیدمان داخلی کابینت الکتریکی تنگ.

جدول یکپارچه مشخصات فنی عمومی

جدول مقایسه انتخاب کامل Direct VS Pilot Operated Full

سناریوهای کاربردی معمولی تقسیم شده

  1. گستره کاربرد مستقیم NC

     - تزریق روغن خنک کننده تک نقطه ای و میکرو اسپری برای ماشین آلات کوچک CNC

     - منبع آب کمکی خلاء و مدار هوای کوچک روشن/خاموش برای تجهیزات اتوماسیون 3C

     -- ماشین های تمیز کننده اولتراسونیک کوچک، حلقه های کنترل میکرو مایع آزمایشگاهی

     - انشعاب تعمیر و نگهداری تجهیزات، سوئیچ تک نقطه ای آب/گاز برای وسایل کوچک

  2.محدوده کاربردی NC با کنترل خلبان

     -- تخلیه کامل دستگاه کمپرسور هوا و خاموش شدن خط لوله اصلی هوا

     - کنترل مدار آب اصلی برای تجهیزات تمیز کردن اسپری خط مونتاژ بزرگ

     -- تجهیزات تصفیه آب حجیم و لوله های هدر خنک کننده با جریان بالا

     - بسته بندی مواد غذایی، تجهیزات شیمیایی دریچه قطع کننده اصلی سیال بزرگ

قواعد قضاوت انتخاب اصلی

     - فشار استاتیک خط لوله ＜0.05 مگا پاسکال، منبع تغذیه میکرو سیال متناوب → باید 2S با اثر مستقیم انتخاب شود

     - اندازه لوله ≥G1/2، هدر اصلی با جریان بالا، فشار طولانی مدت آب/هوای پایدار → انتخاب 2S با کارکرد خلبان

     - آب داغ، مواد غذایی، اسید/قلیایی ضعیف: در هنگام سفارش، مهر و موم EPDM را مشخص کنید

     - سیم کشی متمرکز در داخل کابینت کنترل دستگاه: نوع سیم کشی سوکت DIN را اولویت بندی کنید

     - تجهیزات مرطوب در فضای باز: نوع سرب سیمی را با کابل ضد آب انتخاب کنید

راه حل های مدار سیال و پنوماتیک کامل همسان

  1. مدار انشعاب خنک کننده کوچک

     -- واحد سرویس هوای AFC ← شیر برقی سری 3/2 ← لوله PU ← شیر مستقیم 2S (کنترل حلقه آب خنک کننده)

  2. مدار هدر آب اصلی ماشین را کامل کنید

     -- مخزن آب / لوله اصلی کمپرسور هوا → شیر خلبان بزرگ 2S → خطوط انشعاب اسپری چند ایستگاهی

  3. مدار کارگاه سیالات ضد انفجار

     -- واحد تصفیه منبع هوا ضد انفجار → شیر سه طرفه ضد انفجار 50-VPE + شیر پایلوت کویل ضد انفجار سفارشی 2S

خلاصه یک جمله

     شیر برقی سیال معمولی بسته 2/2 راه SOLH 2S به مدل دهانه کوچک با عملکرد مستقیم راه‌اندازی فشار صفر و نوع حفره بزرگ با جریان بالا کم مصرف تقسیم می‌شود، با مهر و موم اختیاری NBR/EPDM، سازگاری با چند ولتاژ چند رشته‌ای، به طور گسترده برای دستگاه‌های شستشوی خودکار آب، ماشین‌های تصفیه آب، هوا و روغن، استفاده می‌شود. تجهیزات اتوماسیون بسته بندی
