برند:SOLH توسط Richge Technology

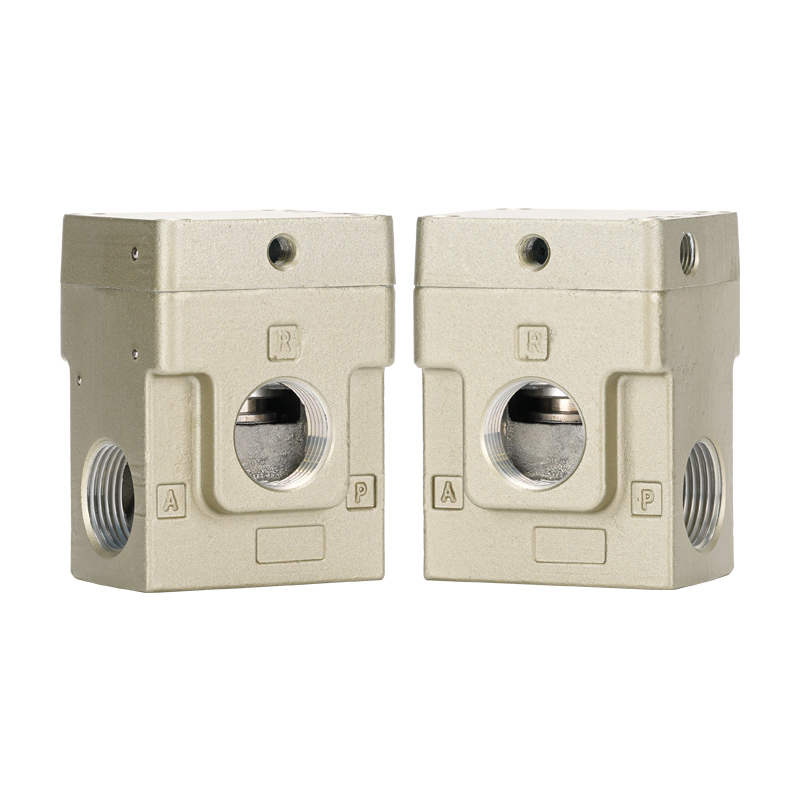

سری VEX1 یک تنظیم کننده فشار سه طرفه با جریان بالا و با دقت بالا است که تحت SOLH توسط Richge Technology توسعه یافته است. این متخصص در نگهداری فشار ثابت پایدار، اگزوز سریع و تنظیم فشار دو/چند مرحلهای برای مدارهای پنوماتیکی سنگین است. این راه حل اصلی کنترل فشار برای مخازن هوای پرفشار، دمیدن هوای با حجم بالا و تجهیزات محرک سیلندر پرقدرت با سوراخ بزرگ است.
1. ظرفیت جریان فوق العاده بالا (مزیت رقابتی اصلی)
- به جای طراحی دیافراگم سنتی، ساختار قرقره پاپت متعادلی را اتخاذ می کند که دارای بازشوی بزرگ و مقاومت جریان بسیار کم است.
- سرعت جریان 3 تا 5 برابر بیشتر از رگولاتورهای سری AR معمولی برای پشتیبانی از تقاضای عرضه هوای سنگین آنی را ارائه می دهد.
-- مجهز به درگاه اگزوز سرریز بزرگ برای کاهش سریع فشار، فشار برگشتی پایدار و سرکوب موثر نوسانات فشار.
2. تثبیت فشار با دقت بالا
-- هیسترزیس ≤ 0.03 مگاپاسکال
- تکرارپذیری ≤ 0.01 مگاپاسکال
-- حساسیت ≤ 0.01 مگاپاسکال نوسان فشار حداقل، کاملاً مناسب برای فشار ثابت دقیق و شرایط کاری جریان ثابت.
3. دو حالت کنترل اختیاری
- نوع خلبان هوا (VEX1□00): هدایت شده توسط سیگنال پنوماتیک خارجی P1، قابل استفاده برای کنترل از راه دور، کارگاه های ضد انفجار و سیستم های سوئیچ فشار چند نقطه ای.
- نوع خلبان شیر برقی خارجی (VEX1□00+G): سیم پیچ شیر برقی داخلی داخلی با گزینه های DC24V / AC220V برای تحقق سوئیچینگ فشار الکتریکی خودکار.
4. محدوده فشار قابل تنظیم گسترده و مقاومت در برابر فشار بالا
- حداکثر فشار کاری ورودی: 1.0 مگاپاسکال
- محدوده فشار تنظیمی قابل تنظیم: نسخه خلبان هوا: 0.05 ~ 0.9 MPa نسخه خلبان شیر برقی: 0.05 ~ 0.7 MPa5. عملکرد کاربرپسند و سازگاری گسترده با دما · جهت نصب رایگان بدون محدودیت زاویه
-- طراحی کاملاً بدون روغن کاری، سازگار با مدارهای هوای خشک بدون روغن
- محدوده دمای عملیاتی: 0 ~ 50 ℃; مدل خلبان هوا به 0 ~ 60 ℃، عملکرد ضد تراکم افزایش یافته است
|
مورد پارامتر |
مشخصات مشخصات |
| پیکربندی سوپاپ |
3 طرفه: ورودی منبع تغذیه پورت 1P / خروجی تنظیم شده پورت 2A / اگزوز تسکین پورت 3R |
| حالت های کنترل |
خلبان هوایی عمل می کند. خلبان برقی خارجی کار می کند |
| سیال قابل استفاده |
هوای فشرده (هوای خشک / هوای مه روغن قابل قبول است) |
| حداکثر فشار کاری ورودی |
1.0 مگاپاسکال |
| تنظیم فشار قابل تنظیم |
خلبان هوا: 0.05 ~ 0.9 مگاپاسکال. سلونوئید خلبان: 0.05 ~ 0.7 مگاپاسکال |
| شاخص دقت کنترل |
هیسترزیس ≤0.03 مگاپاسکال؛ تکرارپذیری / حساسیت ≤0.01MPa |
| اندازه پورت های موجود |
1/8، 1/4، 3/8، 1/2، 3/4، 1، 1-1/4، 1-1/2، 2 اینچ |
| دمای متوسط و محیط |
0 ~ 50 ℃؛ نوع خلبان هوا: 0 ~ 60 ℃ |
| نیاز روغن کاری |
بدون روغن کاری؛ روغن کاری توربین ISO VG32 اختیاری است |
-- VEX110□: اندازه پورت های کوچک (01/02)
-- VEX120□: اندازه پورت متوسط کوچک (02 / 03)
-- VEX130□: اندازه پورت متوسط (03 / 04 / 06 / 10)
-- VEX170□: اندازه پورت بزرگ (10/12)

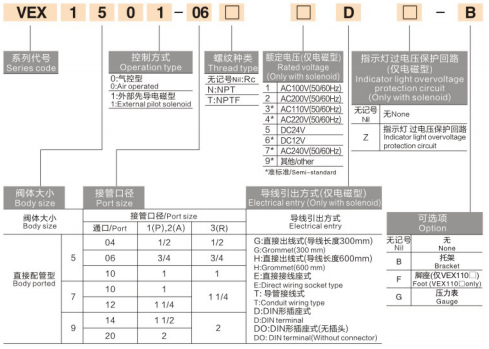

-- VEX190□: اندازه پورت بسیار بزرگ (14 / 20) کد مدل ExampleVEX1300-03G36-4-01
-- 130 = سری پورت متوسط
-- 0 = نوع خلبان هوا (1 = نوع خلبان برقی)
-- 03 = رشته پورت 3/8 اینچی
-- G36 = شیر برقی خلبان یکپارچه DC24V (لوازم جانبی اختیاری)
- تثبیت فشار سریع و تسکین سریع مخازن ذخیره هوای بزرگ
- تجهیزات دمنده هوا با حجم بالا: حذف گرد و غبار صنعتی، خشک کردن قطعات و ایستگاه های تصفیه هوا
-- سیلندرها و موتورهای هوا با قدرت بالا: درایو با جریان زیاد پایدار برای از بین بردن افت فشار خط لوله
-- کنترل فشار دو مرحله ای / چند مرحله ای: تنظیم کننده تک برای سوئیچینگ چند فشار از طریق سیگنال های پنوماتیک یا الکتریکی
-- مدارهای تعادل و کنترل کشش: کشش ثابت برای تولید فیلم/سیم، تجهیزات متعادل کننده پنوماتیک
تنظیم کننده اگزوز سه طرفه poppet متعادل SOLH VEX1 ترکیبی از ظرفیت جریان فوق العاده بالا، دقت بالا در سطح 0.01 مگا پاسکال، عملکرد اگزوز تسکین داخلی و حالت های کنترل خلبانی هوا/سلونوئید دوگانه است که به عنوان انتخاب بهینه برای کنترل فشار برای سیستم های پنوماتیک سنگین که نیاز به تثبیت فشار ثابت چند مرحله ای و تغییر فشار ثابت دارند، عمل می کند.
