سری قطعات پنوماتیک

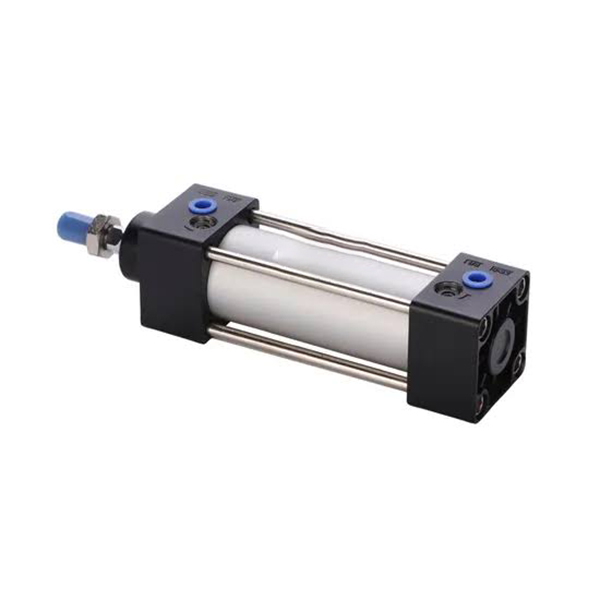

سیلندرهای پنوماتیک پروفیل بدون میله اتصال SOLH DNC کاملاً با استانداردهای بین المللی ISO 15552 و VDMA 24562 مطابقت دارند و کاملاً قابل تعویض با سیلندرهای استاندارد اروپایی جریان اصلی برای ارتقاء تجهیزات بدون درز و پروژه های صادرات خارج از کشور هستند. پروفیل آلومینیومی مربعی یکپارچه با استحکام بالا، میله‌های اتصال در معرض را برای پایداری ساختاری بالاتر و چیدمان مرتب، جدا می‌کند، همراه با شیارهای حسگر دو طرفه داخلی برای نصب سوئیچ مغناطیسی راحت. بالشتک های هوای قابل تنظیم دو طرفه استاندارد PPV به طور موثر از برخورد اینرسی در حین حرکت رفت و برگشتی با سرعت بالا جلوگیری می کنند. آب بندی کامپوزیت کم اصطکاک ممتاز از دویدن بدون روغن با کل عملکرد به 4000 کیلومتر و دقت موقعیت یابی مجدد در ± 0.05 میلی متر پشتیبانی می کند. پیکربندی‌های اختیاری میله مربعی ضد چرخش، میله دوبل، واحدهای قفل موقعیت و قفل‌های مکانیکی انتهایی را پوشش می‌دهند. تولید انبوه پایدار ما، ذخیره کافی نقطه ای را تضمین می کند که به طور گسترده در اتوماسیون خودرو، الکترونیک دقیق، ماشین آلات بسته بندی و خطوط تولید خودکار استاندارد اروپایی که نیاز به عملیات پایدار در چرخه طولانی دارند، مستقر شده است.

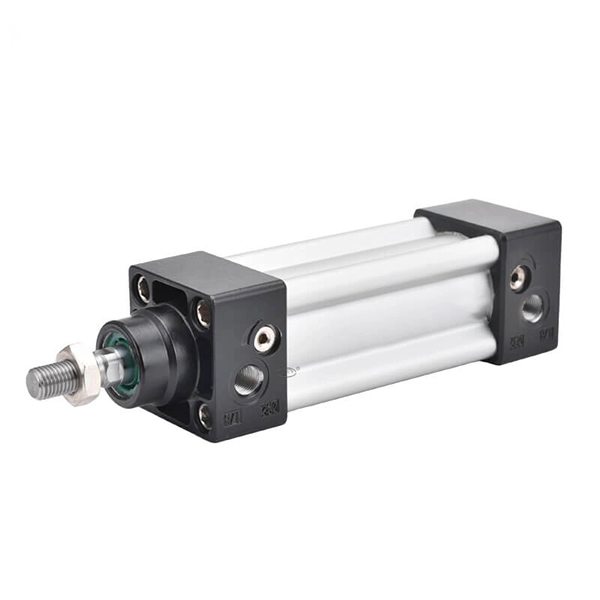

سیلندرهای پنوماتیک پروفیل بدون میله بند سری SOLH SI کاملاً با استانداردهای بین المللی ISO 15552 (ISO 6431 سابق) و VDMA 24562 مطابقت دارند و کاملاً با سیلندرهای سری Festo DNC، SE و DSBA به عنوان یک جایگزین مقرون به صرفه سطح میانی قابل تعویض هستند. بدنه سیلندر که با پروفیل آلیاژ آلومینیوم مربع شکل یکپارچه و بدون میله‌های کشی در معرض دید ساخته شده است، استحکام ساختاری فوق‌العاده‌ای، عملکرد ضد پیچش و ضد انحراف فوق‌العاده را در کنار نمای بیرونی مرتب و مقاوم در برابر خوردگی ایده‌آل برای چیدمان منظم کنار هم در خطوط خودکار ارائه می‌کند. شیارهای اختصاصی حسگر داخلی در هر دو طرف از نصب مستقیم کلیدهای مغناطیسی AirTAC CMSE، DMSE و CS1 بدون براکت‌های نصب اضافی پشتیبانی می‌کنند. مجهز به بالشتک‌های هوای استاندارد با قابلیت تنظیم دستی دو طرفه همراه با سپرهای الاستیک PPV، به طور موثری از ضربه اینرسی جلوگیری می‌کند و سر و صدا را در حین حرکت رفت و برگشتی با سرعت بالا سرکوب می‌کند. سیستم آب بندی جبرانی ممتاز دوگانه نوع Y فشار شروع بسیار کم 0.1 مگاپاسکال و عملکرد طولانی مدت بدون روغن پایدار را تضمین می کند. میله پیستون فولادی 45# با روکش کروم سخت آن دارای مقاومت عالی در برابر سایش و زنگ زدگی است. مجموعه کاملی از انواع سفارشی شامل میله سنکرون دوبل SID، مدل قابل تنظیم با ضربه SIJ، نسخه قفل موقعیت SIL، محرک یکپارچه سوپاپ سیلندر SIF و نوع میله پیستون مربعی ضد پیچ ​​خوردگی SIQ برای برآوردن نیازهای صنعتی متنوع است. کل سری به طور پیش فرض با یک حلقه مغناطیسی داخلی برای بازخورد موقعیت پیستون در زمان واقعی و کنترل اتصال PLC مجهز شده است. این دستگاه که به طور گسترده در ماشین آلات صادراتی استاندارد اروپایی، مونتاژ خودکار، بسته بندی، جابجایی مواد و درایو کمکی ماشین ابزار مورد استفاده قرار می گیرد، عملکرد قابل اعتماد و قیمت رقابتی را برای جایگزینی سیلندرهای SC معمولی و سیلندرهای DNC وارداتی با قیمت بالا متعادل می کند.

سیلندر پروفیل میله کراواتی SOLH CP96S مطابق با استانداردهای ISO15552 و VDMA24562 است که کاملاً با سری اصلی CP96S قابل تعویض است. طراحی شده با سیستم بافر دوگانه با ترکیب بالشتک هوای قابل تنظیم و بالشتک لاستیکی، نویز کم و ضربه ملایم را تحت سرعت و فرکانس بالا در سرعت 50 تا 1000 میلی‌متر بر ثانیه ایجاد می‌کند. بشکه آلومینیومی تعبیه شده 15 درصد سبک تر از سیلندرهای میله کراواتی معمولی با استحکام بالا و مقاومت در برابر بار آفست عالی است. انواع شامل نوع استاندارد تک میله و مدل دو میله ضد پیچ ​​خوردگی CP96SD است. حلقه مغناطیسی داخلی برای سنسورهای M9B/A93 اختیاری است. نسخه های میله پیستون با دمای بالا و فولاد ضد زنگ موجود است. سوراخ φ32 ~ 125 میلی متر، سکته مغزی سفارشی تا 2000 میلی متر. به طور گسترده در ماشین ابزار و اتوماسیون بسته بندی سنگین برای جایگزینی تجهیزات جهانی استفاده می شود.

سیلندر اسلاید خطی ریل فوق نازک SOLH HLH از ریل راهنمای توپی چرخشی یک طرفه یکپارچه با بدنه باریک با مشخصات پایین برای صرفه جویی در فضای نصب استفاده می کند، یک اسلاید پنوماتیک دو عملکرد که به موقعیت یابی دقیق در بار سبک اختصاص داده شده است. اندازه سوراخ ها از 6، 10، 16 تا 20 میلی متر با ضربات استاندارد 5 تا 60 میلی متر، فشار کاری 0.15 تا 0.7 مگاپاسکال و دمای کاری از -20 درجه سانتیگراد تا 70 درجه سانتیگراد متغیر است. بدنه سیلندر دارای سوراخ‌های نصب شده در 4 جهت و درگاه‌های هوای 3 طرفه برای طرح لوله‌کشی انعطاف‌پذیر است. کالسکه اسلاید مجهز به سوراخ های ثابت و سوراخ های پین تعیین کننده در سطوح بالا و جلو است. یک حلقه مغناطیسی داخلی به صورت استاندارد با شیارهای جانبی دوتایی برای نصب سوئیچ های نی مغناطیسی ارائه می شود. اتصال شناور بین میله پیستون و کالسکه بار جانبی را حذف می کند و صافی عالی و دقت ضد چرخش را تضمین می کند. در مقایسه با سری HLQ دو ریل، HLH دارای خطوط باریک‌تر برای فضای باریک محدود است که به طور گسترده در جک‌های بازرسی مینی 3C و نیمه‌هادی، واحدهای فشار گیره سبک و مکانیسم‌های موقعیت‌یابی رفت و برگشتی در ماشین‌های اتوماسیون فشرده استفاده می‌شود.

سیلندرهای کشویی دو شفت SOLH HLQ / HLQL از راهنماهای خطی توپی چرخشی استفاده می کنند، از جمله نسخه استاندارد فشرده HLQ با سیلندر جانبی و مدل HLQL متقارن فوق صلب. اندازه سوراخ‌ها از 6 تا 25 میلی‌متر با ضربات 10 تا 150 میلی‌متر متغیر است. طراحی میله پیستون دوقلو موازی نیروی رانش قوی و عملکرد عالی ضد پیچش و ضد چرخش را ارائه می دهد. یک اتصال شناور داخلی بین پیستون و واگن لغزنده بارهای جانبی غیرعادی را جبران می کند. پایه دارای سوراخ‌های نصب شده در 3 جهت است، در حالی که کالسکه اسلاید سوراخ‌های نصب چند سطحی و پین‌های تعیین موقعیت را فراهم می‌کند. شکاف های جانبی برای سوئیچ های نی مغناطیسی و آهنربای داخلی به صورت استاندارد ارائه می شوند. چندین گزینه بافر در دسترس است: بافر هوای قابل تنظیم دوتایی / تکی، ضربه گیر هیدرولیک و بلوک های توقف خارجی برای رفت و برگشت صاف و دقت موقعیت یابی تکرار بالا. HLQ برای بارهای متوسط ​​کوچک با فضای محدود مناسب است، در حالی که HLQL متقارن بارهای سنگین و آفست غیرعادی شدید را تحمل می کند. به طور گسترده برای انتقال خودکار، بستن دقیق و موقعیت خطی در 3C، مونتاژ نیمه هادی و تجهیزات تست استفاده می شود.

سیلندرهای کشویی دو شفت SOLH HLS / HLSL از راهنماهای غلتکی متقاطع خطی استفاده می کنند که استحکام بسیار بالاتری، دقت موقعیت یابی تکراری و مقاومت بار غیرعادی را نسبت به مدل های راهنمای توپ HLQ ارائه می دهند. دو نوع موجود است: HLS استاندارد با سیلندر فشرده کناری برای بارهای متوسط ​​​​کوچک بدون افست شدید. HLSL متقارن با سیلندر مرکزی و غلتک های موازی دوگانه برای بارهای سنگین، گشتاور غیرعادی زیاد و نیازهای فوق دقیق. اندازه سوراخ ها 6 تا 25 میلی متر و ضربه ها 10 تا 150 میلی متر است. میله‌های پیستون دوقلو نیروی رانش قدرتمند و عملکرد ضد پیچ ​​خوردگی را ارائه می‌دهند، در حالی که اتصالات شناور داخلی استرس انحراف جانبی را از بین می‌برند. پایه از سوراخ‌های نصب سه جهته پشتیبانی می‌کند، کالسکه اسلاید رشته‌های ثابت چند سطحی و پین‌های موقعیت‌یابی را در خود جای می‌دهد، و حلقه مغناطیسی به‌علاوه شکاف‌های حسگر به‌صورت استاندارد ارائه می‌شوند. بافرهای قابل تنظیم هوا، کمک فنرهای هیدرولیک و توقف های مکانیکی خارجی لوازم جانبی اختیاری هستند. دمای عملیاتی بین -20 تا 70 درجه سانتیگراد است. به طور گسترده در نیمه هادی ها، اتوماسیون پزشکی، ابزارهای ماشین آلات و سایر ایستگاه های موقعیت یابی فوق دقیق انتقال و گیره استفاده می شود.

محرک چرخشی rack-and-pinion SOLH MSQ کاملاً با میزهای چرخشی معادل SMC قابل تعویض است. با استفاده از ساختار قفسه دنده دو پیستونی متقارن، گشتاور 3 تا 4 برابر بیشتر و ظرفیت بار شعاعی و محوری در مقایسه با سیلندرهای پره ای CRQ ایجاد می کند. دو درجه در دسترس است: سری استاندارد MSQB با تحمل H9 و سری MSQA با دقت بالا که دارای تناسب H8 و دقت موقعیت یابی تکرار ± 0.01 میلی متر است. میز دوار با سوراخ‌های پین و سوراخ‌های ضربه‌ای ثابت، به‌علاوه یک سوراخ مرکزی برای مسیریابی سیم‌کشی و لوله، از پیش ماشین‌کاری شده است. مجهز به پیچ های تنظیم زاویه دو طرفه برای دامنه نوسان بی نهایت قابل تنظیم 0 تا 190 درجه، انواع ثابت چرخش 90 درجه / 180 درجه اختیاری هستند. دو راه حل میرایی ارائه شده است: ضربه گیرهای لاستیکی استاندارد و کمک فنر هیدرولیک یکپارچه پسوند-R (انرژی جنبشی کم L / انرژی جنبشی بالا H). طرح‌بندی‌های لوله‌کشی دوگانه شامل درگاه‌های پیش‌فرض انتهایی و درگاه‌های جلو سمت E است. حلقه های مغناطیسی داخلی از سوئیچ های نی M9BW برای انتقال سیگنال های بازخورد موقعیت به PLC پشتیبانی می کنند. اندازه قاب ها از 10 تا 200 متغیر است که از قبل با گریس با طول عمر بالا برای عملکرد بدون روغن کاری پر شده است. به طور گسترده برای بازرسی نوری PCB، موقعیت یابی دقیق ریزتراشه، تغییر جهت بسته بندی، چرخاندن قطعه کار ماشین ابزار و اتصالات چرخشی انتهایی مینی دستکاری کننده برای نمایه سازی، چرخش و اتوماسیون موقعیت یابی چند زاویه ای اعمال می شود.

سیلندرهای بادی رک و پینیون سه حالته SOLH MSZ محرک‌های دوار اختصاصی هستند که برای دستیابی به موقعیت قفل سه نقطه (حد چپ / توقف میانی / حد راست) طراحی شده‌اند و محدودیت سیلندرهای چرخشی دو حالته معمولی فاقد موقعیت ایستگاه میانی را حل می‌کنند. این سری فقط به یک شیر برقی فشار مرکزی 5/3 جهته برای سوئیچینگ موقعیت کامل، حذف مدارهای پنوماتیکی دو سوپاپ پیچیده برای ساده‌سازی طرح سیستم و کاهش هزینه‌های مهندسی کلی نیاز دارد. موقعیت قفل میانی از تنظیم زاویه ای ظریف ± 10 درجه پشتیبانی می کند، در حالی که محدودیت های حرکتی چپ و راست به طور جداگانه در 0 تا 95 درجه قابل تنظیم هستند و موقعیت چند زاویه ای انعطاف پذیر را ارائه می دهند. این به چهار مشخصات طبقه بندی می شود: MSZB پایه، MSZA با دقت بالا، بافر لاستیکی MSZB-R و بافر هیدرولیک MSZA-R. ساختار داخلی دو پیستونی دو رک به طور موثری عکس العمل دنده را از بین می برد و گشتاور ثابتی را در هنگام تعویض مکرر موقعیت تولید می کند. صفحه دوار یکپارچه دارای سوراخ‌های پین تعیین شده برای نصب مستقیم قطعه کار است، همراه با یک سوراخ مرکزی توخالی برای عبور منظم سیم‌کشی و لوله هوا. شیارهای سنسور جانبی استاندارد برای سوئیچ های مغناطیسی D-M9B و D-A93 مناسب هستند تا بازخورد سیگنال بلادرنگ سه ایستگاه کاری را دریافت کنند. MSZA دارای دقت موقعیت یابی تا 0.02 ± میلی متر است، در حالی که انواع بافر هیدرولیک انرژی برخورد بزرگ را برای چرخش با سرعت بالا به خوبی جذب می کند. این سیلندر چرخشی با استفاده از طراحی خود روان‌کار بدون روغن برای کارکرد پایدار طولانی‌مدت، به طور گسترده در انحراف مرتب‌سازی قطعه کار، نمایه‌سازی چند ایستگاهی، بازرسی موقعیت الکترونیکی و بسته‌بندی رویه‌های چرخشی خودکار فرمان به کار گرفته می‌شود.

سیلندر چرخشی قفسه پیستون و پینیون دوگانه SOLH HRQ شامل اندازه‌های میکرو HRQ2/3/7 و متوسط ​​تا بزرگ HRQ10~HRQ200 با زاویه نوسان بی‌نهایت قابل تنظیم 0 تا 190 درجه است. گشتاور بالاتر و ظرفیت بار خمشی/شعاعی قوی تری نسبت به محرک های چرخشی پره ای تولید می کند. سه پیکربندی موجود است: بافر توقف مکانیکی پایه (کم هزینه برای کار با سرعت کم)، - کمک فنر هیدرولیک یکپارچه (توقف دقیق بار سنگین با سرعت بالا)، و نسخه هیدرولیک -A(S) با درپوش های انتهایی فولاد ضد زنگ برای محیط های مرطوب و کمی خورنده. میز دوار دارای سوراخ مرکزی برای لوله و سیم کشی و شکاف های سنسور جانبی سازگار با سوئیچ های نی مغناطیسی جهانی است. مدل‌های میکرو از سوراخ‌های نصب پایین استفاده می‌کنند، در حالی که اندازه‌های متوسط/بزرگ شیرهای نصب چند طرفه را برای چیدمان انعطاف‌پذیر فراهم می‌کنند. گریس از قبل پر شده با عمر طولانی کارکرد بدون روغن کاری را امکان پذیر می کند. انتخاب به بررسی همزمان گشتاور، بار شعاعی/محوری و گشتاور خمشی نیاز دارد. به طور گسترده برای نمایه سازی چرخشی در مونتاژ خودکار، مرتب سازی مواد، بسته بندی بسته بندی و ایستگاه های جابجایی استفاده می شود.
