شیر کنترل پنوماتیک دو دستی سری VR51

برند:SOLH توسط Richge Technology

موقعیت یابی محصول

     سری VR51 یک شیر کنترل ایمنی دو دستی پنوماتیک اختصاصی است. منطق اصلی ایمنی آن مستلزم آن است که دو دکمه مستقل به طور همزمان در عرض 0.5 ثانیه برای تولید خروجی هوا فعال شوند. این به طور ویژه برای جلوگیری از له شدن، نیشگون گرفتن و برش دستی بر روی پرس های هیدرولیک، ماشین های پرچ، تجهیزات برش و سایر ماشین آلات خطرناک توسعه یافته است که کاملاً با استانداردهای ایمنی بین المللی EN ISO 13851 و EN574 مطابقت دارد.

اصل کار اصلی و منطق ایمنی

1. دو ورودی و منطق دروازه

     - دو پورت ورودی سیگنال مستقل P1 و P2

     - خروجی هوا در پورت A فقط زمانی فعال می شود که هر دو سیگنال ورودی در یک اختلاف زمانی کمتر از 0.5 ثانیه برسند.

     -- اگر یکی از دکمه‌ها رها شود یا یک سیگنال از بین برود، منبع هوای خروجی فوراً قطع می‌شود

2. ساختار مکانیکی داخلی

     -- شیر منطقی پنوماتیک 3/2 طرفه 2 حالته بدون برگشت فنر

     - مکانیزم نظارت بر تاخیر زمانی 0.5 ثانیه ای داخلی برای حذف عملیات تقلب متوالی یک دست

     - صدا خفه کن استاندارد از پیش نصب شده روی درگاه اگزوز R

مشخصات فنی کامل

     -- سیال قابل استفاده: هوای فشرده

     -- محدوده فشار عملیاتی: 0.25 ~ 1.0 MPa

     - فشار اثبات: 1.5 مگاپاسکال

     -- دمای محیط: -5 ~ 60+ ℃ (یخ زدن ممنوع)

     -- گزینه های پورت: C06: φ6 اتصالات فشاری مقاوم در برابر شعله C07: اتصالات فشاری بازدارنده شعله امپراتوری 1/4 اینچی

     -- وزن خالص: تقریبا 340 گرم

     - گواهینامه های ایمنی: EN ISO 13851، EN574، CE، RoHS

 تعریف کد مدل

1.مثال: VR51-C06-B

     -- VR51: ​​کد سری برای شیر اطمینان دو دستی

     -- C06 / C07: اندازه پورت فشاری C06 = اتصال لوله φ6 C07 = رابط لوله 1/4 اینچی

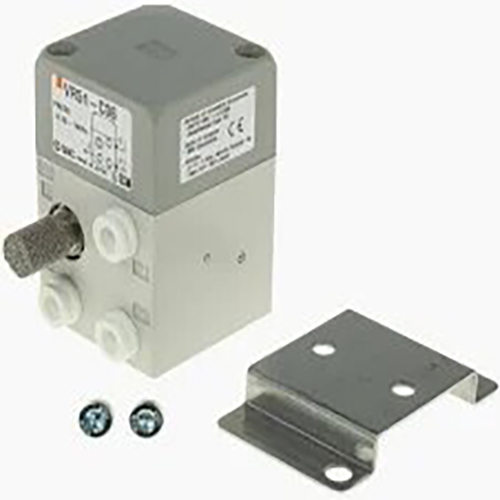

     -- پسوند B: گزینه براکت نصب بدون پسوند = لوله‌کشی پورت عقب نسخه B = مجهز به براکت فلزی (VR51B)

2. مدل های استاندارد محبوب

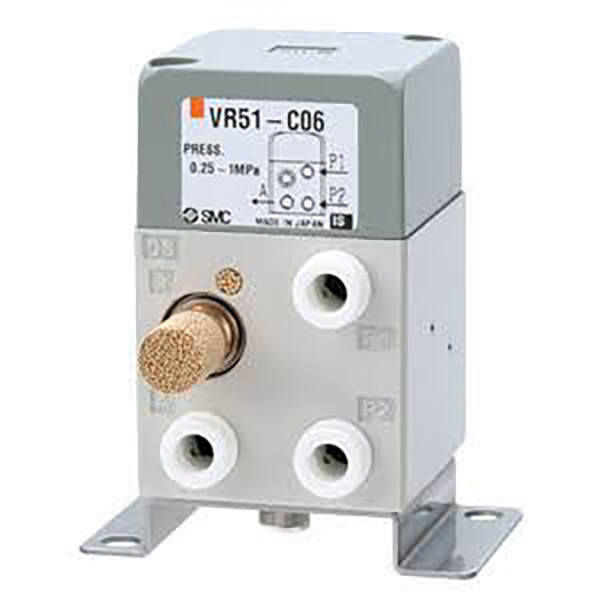

     --VR51-C06: فشار به داخل φ6، لوله کشی عقب (پرکاربردترین)

     --VR51-C06B: فشار داخل φ6 با براکت نصب

     --VR51-C07: فشار داخل 1/4 اینچی، لوله کشی عقب

مزایای ایمنی اصلی

1. اجباری همزمان دو دست طراحی ضد تقلب

     خروجی سیگنال معتبر تنها زمانی فعال می شود که هر دو دست دکمه ها را در 0.5 ثانیه فعال کنند. عملکرد یک دست نمی تواند تجهیزات را فعال کند. به محض رها شدن هر دکمه، دستگاه بلافاصله متوقف می شود.

2. ساخت و ساز کامل پنوماتیک برای ایمنی ذاتی

     100% هوا رانده بدون هیچ گونه قطعه الکتریکی؛ عملکرد ایمنی در هنگام قطع برق بی‌تأثیر می‌ماند. ساختار ضد انفجار به طور قابل اعتمادی در محیط های کارگاهی مرطوب، گرد و غبار و قابل اشتعال کار می کند.

3. ساختار مقاوم و بدون تعمیر و نگهداری طولانی مدت

     طراحی قرقره مقاوم در برابر سایش با ظرفیت عالی ضد آلودگی. عملکرد بدون روغن کاری؛ صدا خفه کن به عنوان لوازم جانبی استاندارد برای کاهش حجم کاری مونتاژ در محل موجود است.

4. نصب چند جهته انعطاف پذیر

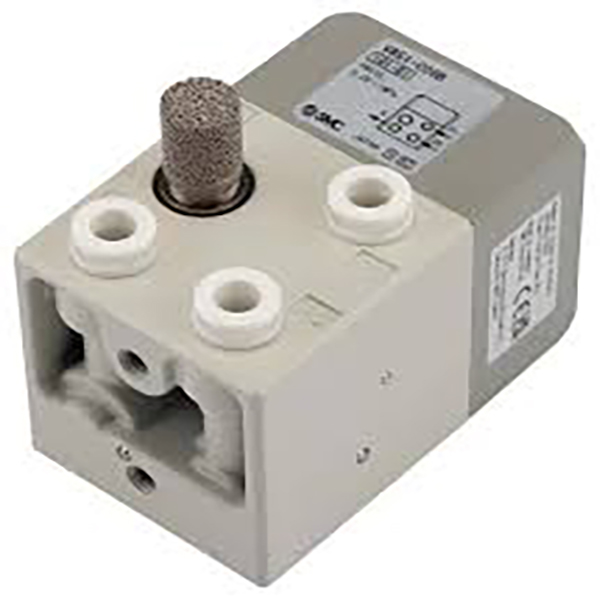

     از طرح لوله های عقب یا پایین پشتیبانی می کند. براکت نصب اختیاری نصب آسان پانل و قاب تجهیزات را برای چیدمان های مختلف دستگاه امکان پذیر می کند.

سناریوهای کاربردی ایمنی معمولی

     -- پرس های پنوماتیک و ماشین های پرچین: ماشه دو دستی برای جلوگیری از آسیب های له شدن دست

     -- ماشین آلات برش و برش: فعال سازی اجباری دو دکمه برای جلوگیری از حوادث برش

     -- ایستگاه‌های گیره و متناسب با فشار: قفل ایمنی برای از بین بردن خطرات نیشگون گرفتن

     - تجهیزات کمکی قالب گیری تزریقی و مهر زنی: مدار اینترلاک راه اندازی ایمن

     -- خطوط تولید مونتاژ نیمه اتوماتیک: حفاظت از دست برای مناطق عملیاتی خطرناک

خلاصه یک جمله

     دریچه اینترلاک ایمنی دو دستی تمام پنوماتیک SOLH VR51 دارای منطق تشخیص همزمان 0.5 ثانیه‌ای، گواهینامه ایمنی کامل EN ISO 13851، طراحی 3/2 طرفه و اتصالات فشاری مقاوم در برابر شعله است که به عنوان جزء ایمنی استاندارد برای جلوگیری از گیرکردن دست و خرد کردن انواع تجهیزات حذار عمل می‌کند.
