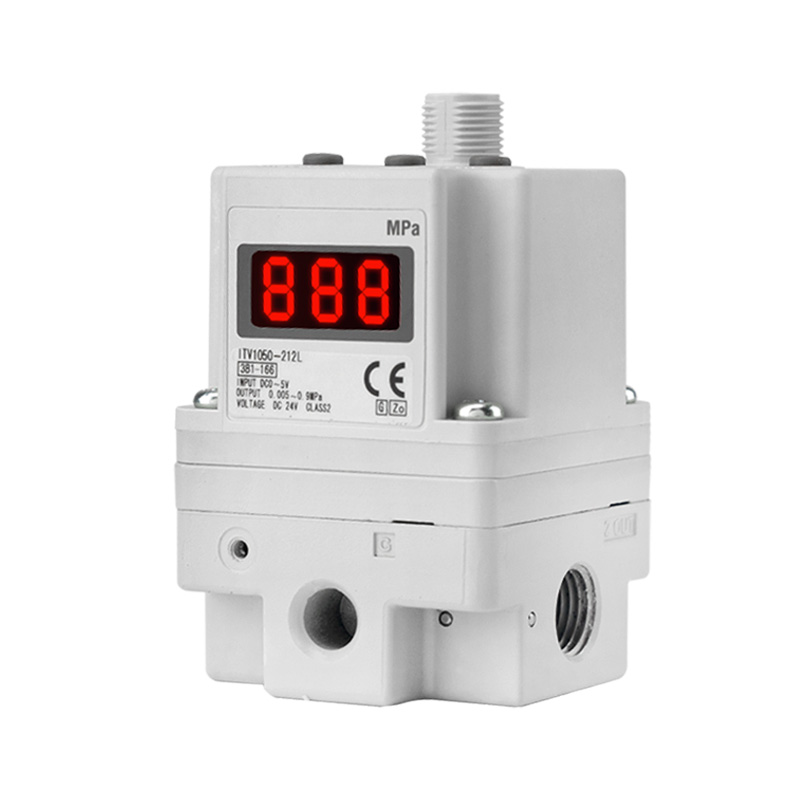

شیر تناسبی الکتروپنوماتیک جریان بالا سری ITV

نام تجاری: SOLH توسط Richge Technology

موقعیت یابی محصول و اصل کار

   1. موقعیت یابی محصول

     شیر تناسبی الکتروپنوماتیکی با جریان بالا سری SOLH ITV یک جزء تبدیل برق به پنوماتیک با قابلیت تعویض SMC است. این تنظیم فشار هوا را از طریق سیگنال‌های کنترل الکتریکی، به طور کامل جایگزین دریچه‌های کاهش فشار دستی برای دستیابی به تنظیم فشار از راه دور با دقت بالا و خودکار می‌کند، و به‌ویژه برای مدارهای تامین هوای با جریان سنگین سنگین بهینه شده است.

   2. عملکرد و اصل اصلی

     - عملکرد اصلی: تبدیل سیگنال کنترل الکتریکی به فشار هوای قابل تنظیم بدون پله برای تنظیم فشار خودکار و از راه دور

     -- اصل کار: سیستم بازخورد متناسب الکترو پنوماتیک حلقه بسته. سنسور فشار داخلی فشار خروجی را در زمان واقعی نظارت می کند و به طور خودکار انحراف را تصحیح می کند و دقت کنترل فوق العاده و سرعت پاسخ سریع را ارائه می دهد.

     - درجه حفاظت از محیط زیست: IP65 ضد گرد و غبار و ضد پاشش، عملکرد پایدار در شرایط سخت کارگاهی صنعتی

جدول مرجع سریع مدل سری جریان بالا

مشخصات فنی عمومی جهانی

     - سیال قابل استفاده: هوای فشرده خشک

     -- حداکثر فشار ورودی: 1.0 مگاپاسکال

     -- دمای محیط و متوسط: -5 ~ +60 درجه سانتیگراد

     - منبع تغذیه: DC24V ± 10٪ (نسخه های جزئی از DC12-15V پشتیبانی می کنند)

     -- مصرف برق: ≤4W (مدل های مجهز به ارتباط)

     - سیگنال خروجی مانیتور: آنالوگ DC1-5V خطی با فشار خروجی واقعی

     - گزینه‌های رزوه پورت: رزوه موازی Rc / NPT / G، اتصالات فشاری سریع اختیاری

انواع سیگنال ورودی و مدل پسوند تعریف

  1. سیگنال های کنترلی موجود

     - ورودی آنالوگ (جریان اصلی): سیگنال ولتاژ DC0-10V، سیگنال جریان 4-20mA

     -- پیش تنظیم چند مرحله ای: عملکرد از پیش تنظیم فشار ثابت 4 نقطه / 16 نقطه I/O

     - ارتباطات فیلدباس: RS-232C، CC-Link، DeviceNet، PROFINET، EtherNet/IP (نیازمند لوازم جانبی مخصوص برد ارتباطی)

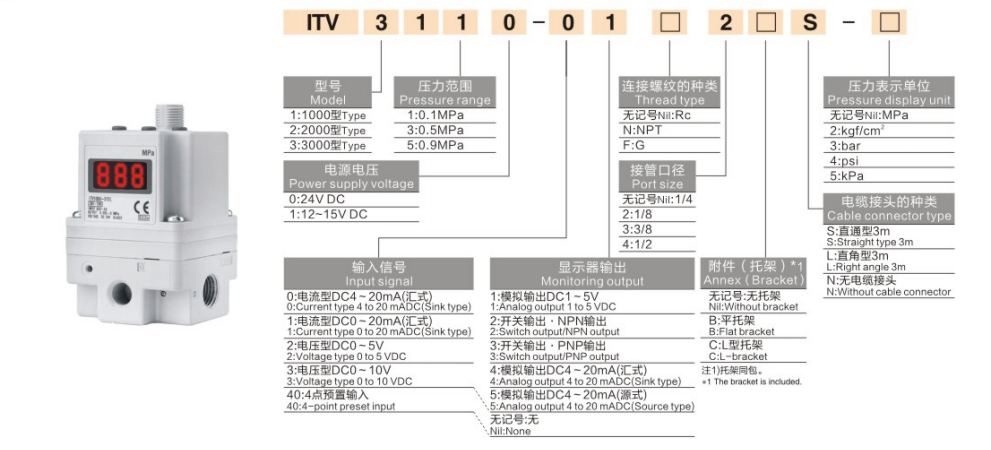

 2. کد مدل مثال：ITV2050-31F2BN3

     -- ITV2050: سری جریان متوسط ​​ITV2000

     -- 31: رشته پورت G1/4

     -- F: براکت نصب تخت

     -- 2: ورودی ولتاژ آنالوگ DC0–10V

مزایای محصول اصلی

  1. عملکرد جریان بالا به شدت ارتقا یافته است

     - حداکثر ظرفیت جریان حدود 5 برابر در مقایسه با سری استاندارد ITV با جریان کوچک افزایش یافته است، که کاملاً نیازهای حرکت رفت و برگشتی سریع سیلندرهای با سوراخ بزرگ و تجهیزات سنکرون چند سیلندر را برآورده می کند.

  2. دقت بالا و پایداری طولانی مدت عالی

     - دقت کنترل در ± 1% F.S.، سرعت واکنش فوق العاده سریع و نوسان فشار کوچک، ایده آل برای مونتاژ دقیق، پردازش نیمه هادی، پوشش خودکار و سایر خطوط تولید با استاندارد بالا.

  3. طرح کلی بهینه شده سبک وزن

     - وزن مدل ITV2100 نسبت به نسل قبلی 19 درصد کاهش یافته است، براکت انعطاف پذیر و نصب پایه برای متناسب با فضای نصب محدود.

  4. عملیات هوشمند کاربر پسند

     - صفحه نمایش دیجیتال LED با روشنایی بالا برای تجسم مقدار فشار در زمان واقعی. مجهز به الگوریتم خود عیب یابی و خروجی هشدار خطا برای ساده سازی عیب یابی و تعمیر و نگهداری در محل.

سناریوهای کاربردی صنعتی معمولی

     - کنترل فشار برای سیلندرهای جریان بزرگ و محرک های پنوماتیک: ماشین آلات بسته بندی، توزیع خودکار و تجهیزات چسب

     - سوئیچینگ فشار خودکار چند مرحله ای: تجهیزات جوشکاری، ایستگاه های پرچ، سیستم های کنترل تنش فیلم و سیم

     - حلقه های فرآیند پنوماتیک فوق العاده دقیق: ساخت نیمه هادی، آزمایش نوری، تجهیزات اتوماسیون دقیق پزشکی

     - تنظیم فشار از راه دور متمرکز در خطوط تولید خودکار: چندین مجموعه تنظیم کننده دستی را برای کنترل فشار دیجیتال یک مرحله ای جایگزین کنید

راهنمای انتخاب مدل

     - انتخاب سری بر اساس نرخ جریان مورد نیاز: ITV1100 برای جریان کوچک کوچک، ITV2100 برای جریان متوسط ​​جهانی، ITV3100 برای تجهیزات سنگین با جریان بالا

     - محدوده فشار قابل تنظیم را برای پوشش کامل کلیه الزامات فشار کاری فرآیند تأیید کنید (محدوده کامل 0.005-0.9 MPa اختیاری)

     - نوع سیگنال کنترل مطابقت: ولتاژ آنالوگ DC0-10V به عنوان انتخاب استاندارد. در صورت نیاز به کنترل دیجیتال فیلدباس، برد ارتباطی اختصاصی را انتخاب کنید

     - فرم نصب را تأیید کنید: پایه پایه / پایه جانبی / پایه براکت برای مطابقت با طرح خط لوله هوا در محل

خلاصه یک جمله

     شیر تناسبی الکتروپنوماتیک جریان بالا SOLH ITV تنظیم فشار دیجیتالی بدون پلکان را از طریق سیگنال های کنترل الکتریکی، مجهز به ظرفیت جریان فوق العاده بزرگ، حفاظت صنعتی IP65 و رابط سیگنال آنالوگ/فیلدباس چند نوع، انجام می دهد که به عنوان جزء کنترل اصلی برای تنظیم فشار هوا از راه دور، با دقت بالا و حجم بالا در تمام سیستم های اتوماتیک p.
