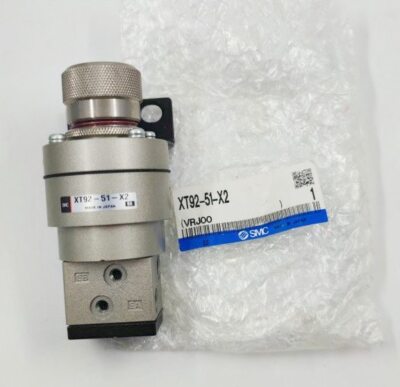

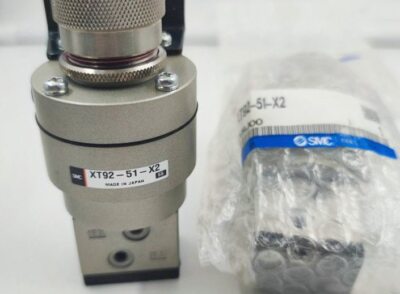

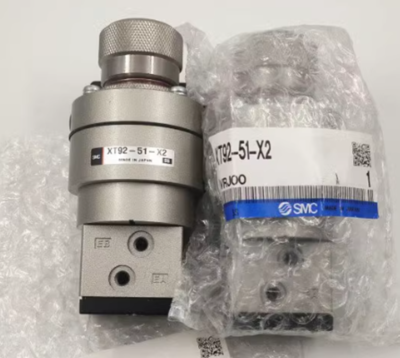

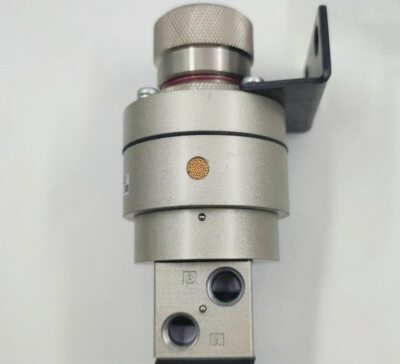

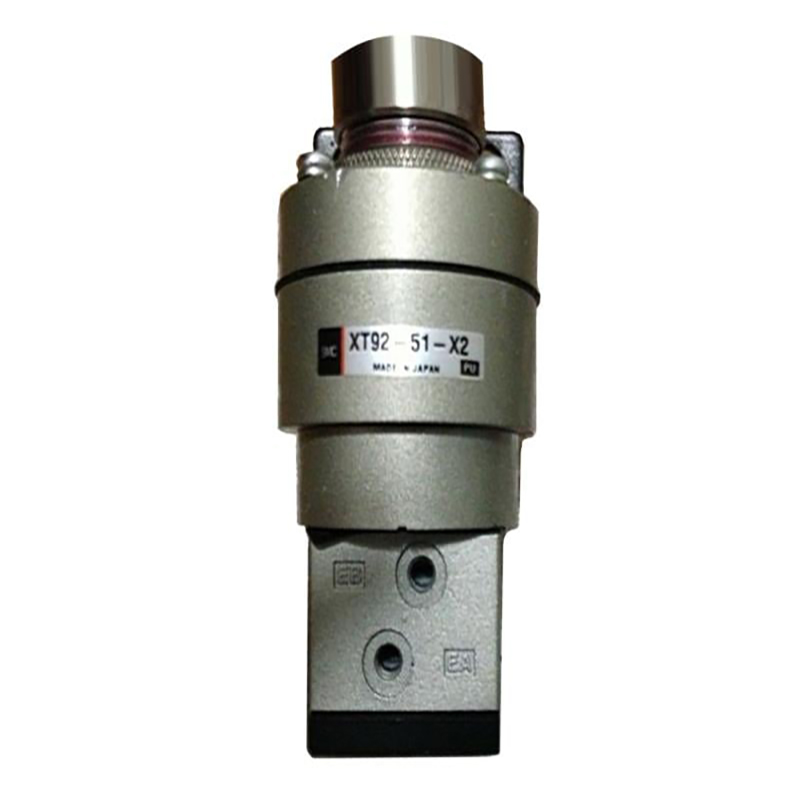

شیر تشخیص فشار دقیق XT92-51-X2

برند:SOLH توسط Richge Technology

بررسی اجمالی محصول

     XT92-51-X2 یک شیر ویژه سفارشی UTC با نام تجاری SOLH Richge است. این به طور اساسی با تنظیم کننده های فشار دقیق معمولی متفاوت است و به عنوان یک شیر تشخیص فشار دوگانه اختصاصی برای حفاظت ایمنی در فشار پایین و سوئیچینگ سیگنال پنوماتیک عمل می کند. این واحد سفارشی برای راه اندازی آستانه فشار و کنترل اینترلاک دو سیگنال در مدارهای ایمنی خودکار توسعه یافته است.

1. مشخصات فنی اصلی (کاملاً سازگار با SMC)

     -- مدل: XT92-51-X2 نسخه ویژه سفارشی

     - نوع ساختار: شیر دو فشار تشخیص فشار مستقیم

     --Port Thread: Rc1/8، سازگار با اتصالات لوله کشی M5

     - محیط قابل استفاده: هوای فشرده تمیز

     - محدوده فشار سوئیچینگ قابل تنظیم: 0.1 تا 0.5 مگاپاسکال

     -- حداکثر فشار کاری: 0.8 مگاپاسکال

     - فشار ثابت: 1.2 مگاپاسکال

     -- دمای محیط عملیاتی: -5 ℃ ~ +60 ℃

     -- وزن خالص: تقریبا 300 گرم

     - توابع اصلی: تشخیص آستانه فشار، قفل ایمنی کم فشار، سوئیچینگ سیگنال مدار هوای دوگانه

2. 3/2-Way Logic Port Layout

     --P: درگاه ورودی هوای اصلی

     --A/B: دو پورت خروجی سوئیچینگ مستقل

     --R: درگاه اگزوز با صدا خفه کن داخلی

     - دستگیره تنظیم بالا: آستانه فشار فشار سفارشی را تنظیم می کند (به عنوان مثال 0.4 مگاپاسکال)

     -- گزینه های نصب: نصب براکت یا نصب پانل

3. اصل کار

     هنگامی که فشار سیستم از آستانه از پیش تعیین شده فراتر می رود: هوا از درگاه P به درگاه A جریان می یابد، در حالی که پورت B به اگزوز R متصل می شود. هنگامی که فشار سیستم به زیر آستانه از پیش تعیین شده می رسد: هوا از پورت P به درگاه B جریان می یابد، در حالی که پورت A به خروجی اگزوز R متصل می شود.

4. مقایسه عملکرد: XT92-51-X2 در مقابل ARP / IR Precision Regulators

5. سناریوهای کاربردی معمولی

     اینترلاک ایمنی کم فشار: هنگامی که فشار هوا به زیر مقدار از پیش تعیین شده کاهش می یابد، تجهیزات را به صورت خودکار به حالت آماده به کار می برد. طرح بندی

خلاصه یک جمله

     شیر تشخیص فشار سفارشی SOLH XT92-51-X2 حفاظت فشار کم و تعویض مسیر هوا با آستانه ثابت را اجرا می کند. این یک جزء منطقی پنوماتیک ویژه برای مدارهای اینترلاک ایمنی است و نمی تواند برای تنظیم فشار با دقت مداوم استفاده شود.
