سری قطعات پنوماتیک

گیره های هوای موازی SOLH MHZ2 استاندارد و MHZL2 با سکته مغزی طولانی کاملاً با مدل های SMC معادل قابل تعویض هستند. با استفاده از پیستون‌های دوگانه متقارن و ریل‌های راهنمای خطی دقیق برای حرکت همزمان فک، دقت موقعیت‌یابی تکراری فوق‌العاده بالا 0.01± میلی‌متر با اندازه‌های سوراخ 10/16/20/25 میلی‌متر را ارائه می‌کنند. سه حالت فعال سازی موجود است: D برای حداکثر نیروی گیره و تولید انبوه مداوم. S تک اثر معمولاً باز است، که به طور خودکار قطعات کار را پس از برش هوا آزاد می کند تا از خرد شدن در ایستگاه های مهر زنی داغ جلوگیری شود. C تک اثر معمولا با نیروی نگهدارنده فنر بدون تامین هوا بسته می شود تا از ریزش قطعه کار برای جابجایی ربات بالای سر جلوگیری شود. طیف کاملی از فک‌های قابل تعویض (باریک، نازک، مسطح، با ضربه‌های جانبی برای وسایل طولانی) و طرح‌بندی درگاه‌های بدنه متعدد (درگاه کناری استاندارد، درگاه سمت انتهایی، درگاه فشاری محوری) اختیاری هستند. حلقه های مغناطیسی داخلی با سوئیچ های نی M9BW برای انتقال سیگنال های موقعیت باز/بسته به سیستم های اینترلاک PLC کار می کنند. MHZ2 دارای حرکت کوتاه و سرعت چرخه بالا تا 180 cpm برای قطعات کوچک مینیاتوری است، در حالی که MHZL2 از ریل های راهنمای گسترده برای حرکت بازشو گسترده برای رسیدگی به قالب های حفره عمیق و صفحات ضخیم بزرگ استفاده می کند. تمام فک ها، اتصالات و سنسورها بین این دو سری سازگاری متقابل دارند. به طور گسترده برای مرتب سازی PCB و تراشه، بارگیری/تخلیه سخت افزار دقیق، بستن بسته بندی و انتقال قطعه کار در افکتورهای انتهایی ربات در خطوط 3C، سخت افزار و اتوماسیون بسته بندی استفاده می شود.

گیره هوای موازی هدایت کننده خطی دو پیستونی فوق نازک SOLH MHF2 کاملاً با مدل های SMC معادل قابل تعویض است. ارتفاع بدنه فوق‌العاده مسطح آن تنها تقریباً یک سوم MHZ2 است که به طور موثر ممان خمشی را در افکتورهای انتهایی ربات کاهش می‌دهد. اندازه سوراخ ها بین 8 تا 32 میلی متر است. این کاملاً دو کاره با دریچه‌های گاز داخلی برای تنظیم سرعت است. هر سوراخ دارای سه نوع ضربه است: D کوتاه، D1 متوسط ​​و D2 بلند، با دقت موقعیت یابی ± 0.04 ± 0.05 میلی متر. شیارهای سنسور چهار طرفه امکان نصب چند جهتی از جمله ضربه زدن به پایین و نصب از طریق سوراخ را فراهم می کند. -F نوع ثابت تک فک اختیاری است. اندازه های بزرگ Φ25/32 از راهنماهای توپ چرخشی برای استحکام بیشتر استفاده می کنند. حلقه های مغناطیسی داخلی با سوئیچ های نی M9B/M9N/M9P برای بازخورد موقعیت کار می کنند. ایده آل برای فضاهای فشرده با محدودیت ارتفاع، ماژول های خطی مینیاتوری، ربات کوچک EOAT، نیمه هادی و مونتاژ دقیق 3C. در طول انتخاب، طول آویزان فک باید محدود شود و لنگر خمشی با ضریب ایمنی ≥1.5 تأیید شود.

گیره پنوماتیکی موازی رک و پینیون SOLH MHL2 کاملاً با مدل های SMC مشابه قابل تعویض است. گیربکس قفسه و پینیون حرکت همزمان فک را تضمین می کند، استحکام بالا و نیروی گیره قوی را فراهم می کند، که هم برای بستن خارجی و هم برای گرفتن انبساط داخلی مناسب است. اندازه‌های حفره 10/16/20/25/32/40 میلی‌متر با طراحی کاملاً دوگانه پوشش می‌دهند. هر سوراخ دارای سه نوع ضربه است: D کوتاه، D1 متوسط ​​و D2 بلند، با دقت موقعیت یابی ± 0.1 میلی متر. مهر و موم های یکپارچه برف پاک کن های گرد و غبار، عملکرد پایدار را در محیط های سخت گرد و غبار مانند کارگاه های ماشین ابزار امکان پذیر می کند. شیارهای سنسور چهار طرفه از نصب چند جهتی انعطاف پذیر پشتیبانی می کنند. اندازه‌های 10 تا 25 از پورت‌های استاندارد M5 استفاده می‌کنند، در حالی که 32/40 از رشته‌های صادراتی G/NPT اختیاری پشتیبانی می‌کنند. نیروی گیره موثر با افزایش بیش از حد فک کاهش می یابد. ضریب ایمنی ≥1.5 در طول محاسبه بار مورد نیاز است. به طور گسترده برای مواد ورق، سینی و جابجایی قطعه کار سنگین، بارگیری/تخلیه ماشین ابزار و اتوماسیون بسته بندی برای گرفتن قطعات با اندازه بزرگ استفاده می شود.

گیره های پنوماتیکی توخالی توخالی SOLH MHS3 3 و MHS4 4 فک گوه بادامک کاملاً با مدل های SMC معادل قابل تعویض هستند. گیربکس بادامک گوه ای مرکز فک همزمان را هدایت می کند و به دقت موقعیت یابی ± 0.01 میلی متر دست می یابد. اندازه سوراخ ها بین 16 تا 125 میلی متر است. طراحی استاندارد دوطرفه (D)، با نسخه‌های بازگشتی فنری با عملکرد تک اختیاری (C) / معمولی باز (E). سوراخ مرکزی توخالی اجازه می دهد تا لوله های هوا، پین های اجکتور و فیبرهای نوری را هدایت کند، و از گیره خارجی و گرفتن انبساط داخلی پشتیبانی می کند. سه فک با فاصله یکنواخت از MHS3 هم محوری برتری را ارائه می دهند که برای شفت ها، دیسک ها و قطعات کار حلقه ای شکل ایده آل است. چهار فک MHS4 که به صورت متعامد مرتب شده اند، محدودیت های پایداری را برای قسمت های مسطح مربع، مستطیل و نامنظم ایجاد می کند تا از کج شدن جلوگیری شود. آهنرباهای دائمی داخلی با کلیدهای مغناطیسی سری M9BW سازگار هستند. بدنه جمع و جور کم مشخصات کاملاً با افکتورهای انتهایی ربات مطابقت دارد. انواع مشتق شده شامل MHSJ3 محافظت شده در برابر گرد و غبار و MHSH3 توخالی گسترده است. به طور گسترده برای بارگیری/تخلیه ماشین ابزار، نصب پرس بلبرینگ، جابجایی اجزای دایره ای و مربعی 3C و مونتاژ متحدالمرکز قطعات کار لوله ای استفاده می شود.

گیره پنوماتیکی نوسانی زاویه ای نوع محوری SOLH MHC2 با مدل های SMC معادل کاملاً قابل تعویض است. مکانیزم بازوی تکان دهنده فک ها را به چرخش در اطراف محور پایین با حداکثر زاویه نوسان تک فک 30 درجه سوق می دهد که با گیره های موازی MHZ2 متحرک خطی متفاوت است. اندازه‌های حفره 6/10/16/20/25 میلی‌متر را پوشش می‌دهند، در انواع D دوگانه و S تک‌اثر معمولی باز (بدون نسخه معمولی بسته NC) موجود است. دریچه های گاز یک طرفه تعبیه شده امکان تنظیم مستقیم سرعت را فراهم می کند. حلقه های مغناطیسی از پیش نصب شده با سوئیچ های نی M9BW برای انتقال سیگنال های وضعیت فک به سیستم های PLC کار می کنند. بدنه جمع و جور کم مشخصات برای بستن بسته بندی بیرونی در تجهیزاتی با فضای محدود در عمق ایده آل است. با توجه به اصل اهرم، گشتاور گیره موثر با اتصالات طولانی به شدت کاهش می یابد. تأیید بار بر اساس طول آویزان فک در هنگام انتخاب اجباری است. به طور گسترده برای بستن بیرونی محفظه‌های پلاستیکی 3C، درب بطری و قطعات کوچک لوله‌ای، تغذیه جانبی و انتخاب مکان برای افکت‌های انتهایی ربات مینیاتوری استفاده می‌شود. گیره های موازی MHZ2 برای کاربردهایی توصیه می شود که به گیرکردن با دقت بالا در مرکز، بارهای ثابت طولانی یا عملکرد نگهدارنده خاموش نیاز دارند.

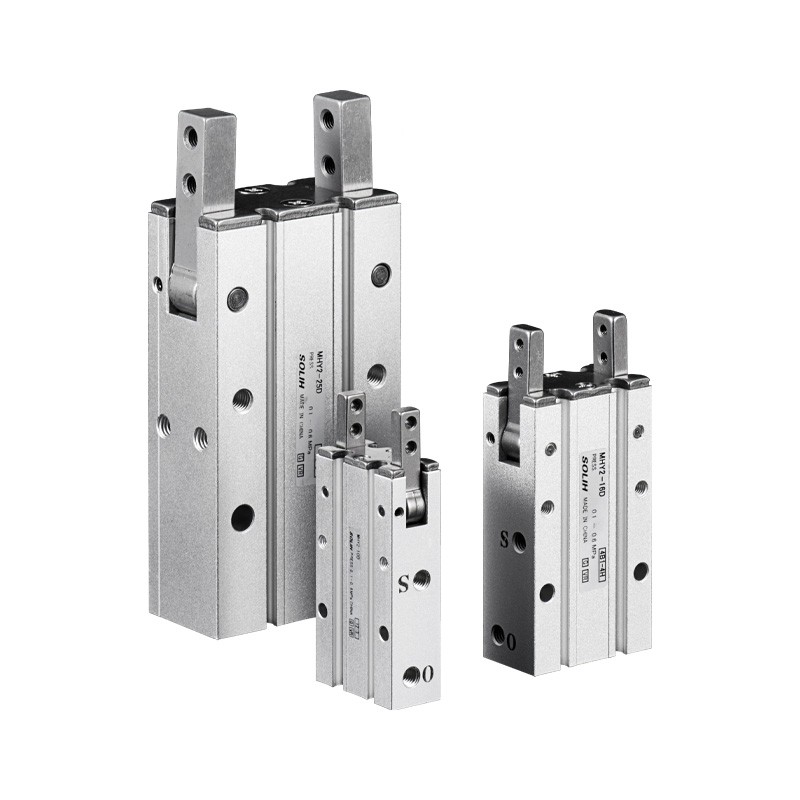

گیره پنوماتیکی تابدار 180 درجه بادامک SOLH MHY2 کاملاً با مدل های SMC معادل قابل تعویض است. این سیستم انتقال بادامک را به جای مکانیزم چرخ دنده اتخاذ می کند و به حداکثر زاویه باز شدن 180 درجه با موقعیت بیش از حد بسته -3 درجه برای جلوگیری از شل شدن قطعه کار می رسد. اندازه‌های حفره 10/16/20/25 میلی‌متر را پوشش می‌دهند، کاملاً دوطرفه بدون انواع NO/NC تک اثر، و دقت موقعیت‌یابی تکراری به 0.02 ± میلی‌متر می‌رسد. ساختار بهینه با فاصله باریک مقاومت در برابر گرد و غبار را افزایش می دهد. شیارهای سنسور چهار طرفه در دسترس هستند و نصب از طریق سوراخ اختیاری است. حلقه‌های مغناطیسی داخلی با سوئیچ‌های نی سری M9 برای ارسال سیگنال‌های بازخورد باز/بسته به PLC کار می‌کنند. با توجه به انتقال اهرمی، نیروی گیره موثر با افزایش بیش از حد فک به شدت کاهش می یابد. تأیید گشتاور در هنگام انتخاب مورد نیاز است و طول بازوی گیره در 35 میلی متر توصیه می شود. ایده‌آل برای چیدن و برگرداندن قطعات لوله‌ای شکل و نامنظم با قطر بزرگ در افکتورهای انتهایی ربات مینیاتوری. گیره چرخ دنده MHW2 در صورت نیاز به نگهدارنده خاموش یا سوراخ بزرگتر برای کارهای سنگین توصیه می شود. گیره موازی MHZ2 برای بستن خطی مرکزی ترجیح داده می شود.

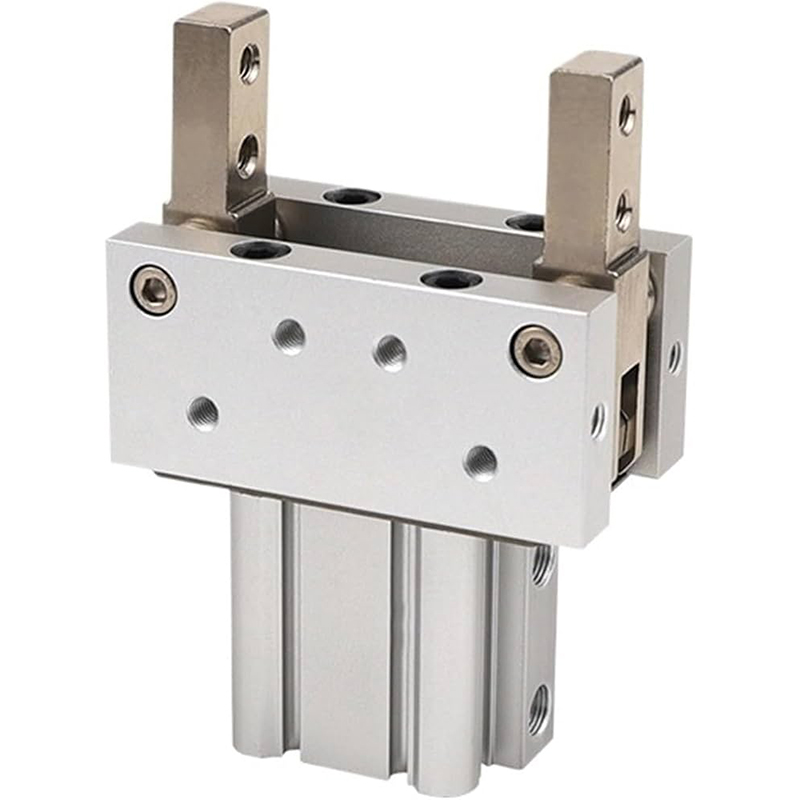

گیره پنوماتیکی خود قفل شونده سنگین SOLH MHT2 با مدل های SMC معادل کاملاً قابل تعویض است. ساختار نقطه مرده پیوند ضامن نیروی گیره را 3 تا 5 برابر تقویت می کند. خود قفل مکانیکی پس از بسته شدن کامل درگیر می شود و بیش از 80 درصد نیروی گیره را پس از اتلاف هوا حفظ می کند تا از افتادن قطعه کار جلوگیری شود، ایده آل برای جابجایی ربات های بالای سر و ایستگاه های با ایمنی بالا. اندازه‌های سوراخ 32/40/50/63 میلی‌متر را پوشش می‌دهند، در نوع استاندارد D و نوع سبک وزن به‌روز DZ ارائه می‌شوند. سوئیچ های مغناطیسی (M9BW) را می توان در چهار طرف برای آرایش سنسور انعطاف پذیر نصب کرد. مجهز به فک های فولادی آلیاژی با استحکام بالا و اتصالات مقاوم در برابر سایش، از عملکرد مداوم بدون روغن طولانی مدت پشتیبانی می کند. زاویه چرخش بین 23 تا 28 درجه محدود است، بنابراین فاصله قطعه کار باید در طول انتخاب بررسی شود. به طور گسترده برای قطعات خودرو، قطعات ریخته گری و آهنگری، بارگیری ماشین آلات سنگین و وسایل ایمنی برای تجهیزات پرس استفاده می شود. برخلاف گیره های موازی معمولی بدون عملکرد قفل، MHT2 راه حل ارجح برای بارهای سنگینی است که نیاز به محافظت در برابر سقوط دارند.

گیره پنوماتیکی تابشی 180 درجه رک و پینیون SOLH MHW2 با مدل های SMC معادل کاملاً قابل تعویض است. چرخ دنده Rack & Pinion چرخش فک همزمان متقارن را امکان پذیر می کند، هر فک تا 90 درجه برای باز شدن 180 درجه می چرخد، با خطای همگام سازی ≤0.1 درجه برای تضمین بستن متعادل و جلوگیری از لغزش قطعه کار. اندازه سوراخ‌ها از 20 تا 50 میلی‌متر در پیکربندی کاملاً دوگانه متغیر است. آرواره ها عمود بر بدن در باز شدن کامل قرار می گیرند، فضای اشغال شده را به حداقل می رساند و اجتناب مکانیکی و چرخاندن قطعه کار را تسهیل می کند. بدنه آلومینیومی مربعی آنودایز سخت دارای شیارهای سنسور چهار طرفه برای نصب نامحدود سوئیچ مغناطیسی است. آب بندی بهینه شده ضد گرد و غبار از عملکرد طولانی مدت در کارگاه های گرد و غبار پشتیبانی می کند. در مقایسه با MHY2 بادامک محور، MHW2 ظرفیت بار بالاتر و هماهنگ سازی بهتر را ارائه می دهد. برخلاف ضامن MHT2، قفل خودکار خاموش کننده ندارد اما زاویه نوسان بسیار بزرگتری را ارائه می دهد. به طور گسترده برای چرخاندن و جابجایی قطعات کار با بار متوسط ​​(1 تا 20 کیلوگرم)، کارتن ها، قطعات پلاستیکی بزرگ و بارگیری/تخلیه در ایستگاه های اتوماسیون محدود استفاده می شود.

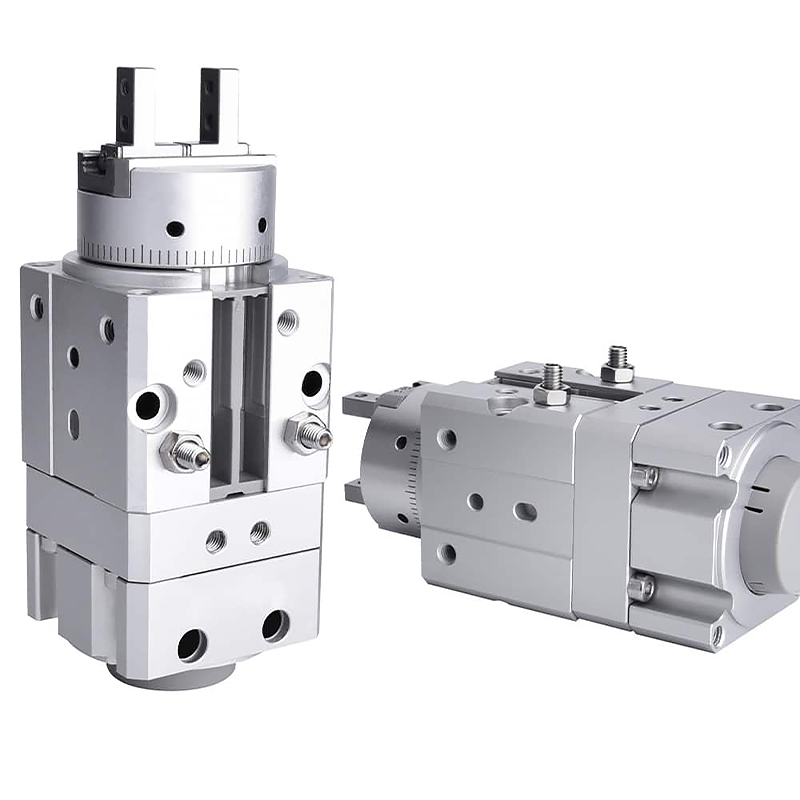

گیره چرخشی یکپارچه پره ای SOLH MRHQ به طور کامل با مدل های SMC معادل قابل تعویض است. این یک ماژول چرخشی پره ای و گیره هوای موازی را در یک محرک واحد ادغام می کند و جایگزین ترکیب تقسیم شده میز دوار به اضافه سیلندر انگشتی جداگانه می شود. طول کلی تقریباً 20٪ کوتاه می شود و تداخل کشش لوله در طول چرخش حذف می شود. اندازه های سوراخ 10/16/20/25 میلی متر با نسخه های چرخش استاندارد 90 درجه و 180 درجه را پوشش می دهند. پیچ های توقف انتهایی تنظیم دقیق زاویه ای ± 10 درجه را فعال می کنند. فک موازی با عملکرد دوگانه به دقت موقعیت یابی ± 0.01 میلی متر دست می یابد. پنج سطح نصب همراه با باس های محل و سوراخ های پین، مرکز سریع و مونتاژ چند جهتی را امکان پذیر می کند. حلقه‌های مغناطیسی داخلی از چهار سوئیچ نی سری M9 پشتیبانی می‌کنند تا هم محدودیت‌های چرخشی و هم وضعیت باز/بست فک را برای کنترل کامل اینترلاک PLC شناسایی کنند. با اتخاذ ساختار خود روان‌کار بدون روغن، به طور گسترده برای گرفتن قطعه کار، چرخاندن و تبدیل جهت در خطوط الکترونیکی 3C با فضای محدود و خطوط اتوماسیون بسته‌بندی برای بارهای سبک و متوسط ​​از 0.1 تا 5 کیلوگرم استفاده می‌شود. حداقل 30 درصد حاشیه ایمنی در هنگام انتخاب بار مورد نیاز است.
