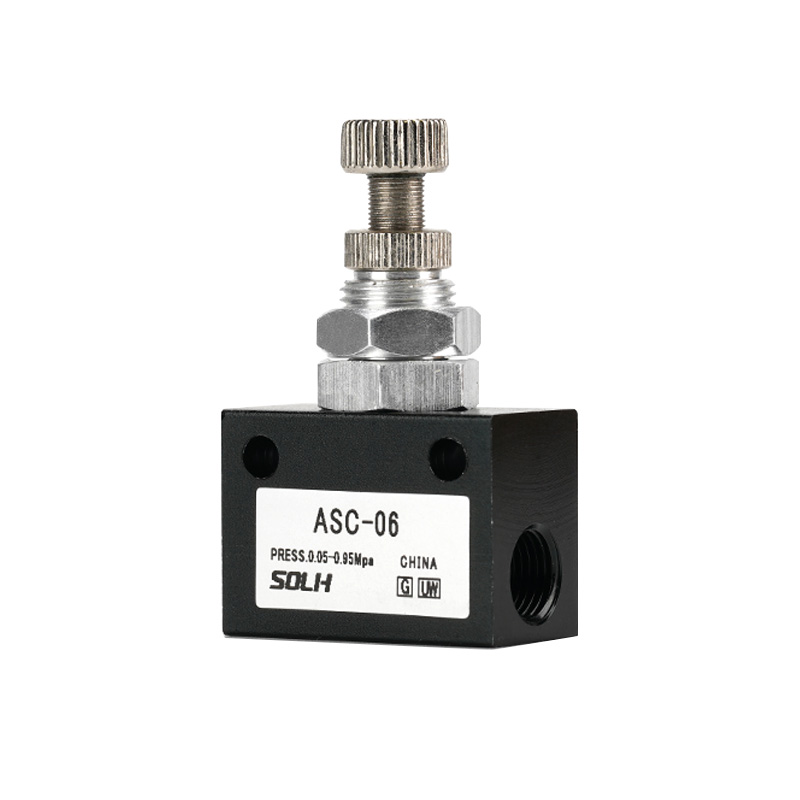

دریچه گاز یک طرفه سری ASC | شیر کنترل سرعت پنوماتیک داخل خطی آلیاژ آلومینیوم

نام تجاری: SOLH توسط Richge Technology | شیر کنترل جریان پنوماتیک استاندارد یونیورسال AirTAC

1. بررسی اجمالی محصول

     سری SOLH ASC aدریچه گاز یک طرفه آلیاژ آلومینیوم مقرون به صرفه به طور گسترده در بازار پنوماتیک چین پذیرفته شده است. این دستگاه دارای عملکردهای پنوماتیک هسته ای مشابه سری AS است، اما از ساختار نصب رزوه ای بادوام تر با بدنه مربعی تمام آلومینیومی استفاده می کند. طراحی شده برای تنظیم استاندارد سرعت سیلندر، ورودی هوای آزاد به جلو و کنترل دقیق گاز خروجی اگزوز را درک می کند. با ساختار فشرده، تنظیم پایدار و مشخصات رزوه جهانی، این راه حل اصلی کنترل سرعت اقتصادی برای مدارهای پنوماتیک خودکار عمومی است.

2. عملکرد اصلی (اصل دریچه گاز اگزوز)

     شیر ASC از استاندارد پیروی می کندمنطق کنترل گاز اگزوزمطمئن ترین روش برای تنظیم سرعت سیلندر پنوماتیک:

     • ورودی هوای جلو (کشش سیلندر): دریچه چک داخلی کاملاً باز می شود و جریان هوای مستقیم و بدون مانع را با تلفات جریان صفر امکان پذیر می کند و عملکرد سریع و صاف سیلندر را تضمین می کند.

     • اگزوز معکوس (کشیدن سیلندر): شیر چک به طور خودکار بسته می شود. هوای خروجی از دریچه سوزنی دقیق برای دریچه گاز قابل تنظیم عبور می کند و کنترل دقیق سرعت جمع شدن سیلندر را انجام می دهد.

      •برنامه اصلی: سرعت کشش یا جمع شدن سیلندرهای دو عملکرد را دقیقاً تنظیم کنید. دریچه گاز سمت اگزوز رایج ترین و پایدارترین روش تنظیم سرعت پنوماتیکی در سناریوهای صنعتی است.

3. قوانین کدگذاری مدل و مشخصات موضوع

     فرمت کدنویسی: ASC[Size Series]-[Thread Caliber]+[Thread Pasund]

  3.1 اندازه و کالیبر تعریف

     • سری 100: 06 = G1/8 (PT1/8)

     • سری 200: 08 = G1/4 (PT1/4) | جهانی ترین مدل جریان اصلی

     • سری 300: 10 = G3/8 (PT3/8)، 15 = G1/2 (PT1/2)

  3.2 پسوند نوع موضوع

     • خالی: نخ مخروطی استاندارد PT (پیش‌فرض)

     • G: رزوه موازی G استاندارد بریتانیا

     • T: نخ مخروطی استاندارد NPT آمریکا

4. سری کامل مشخصات استاندارد و پارامترهای جریان

5. پارامترهای فنی اصلی

6. ویژگی های ساختاری و دستورالعمل های نصب

     • بدنه مربعی یکپارچه آلیاژ آلومینیوم: ساختار فشرده و سبک با استحکام ساختاری بالا، تغییر شکل دادن آسان نیست. طراحی خطی کامل رزوه ای بدون اتصالات فشاری تعبیه شده، نیاز به اتصالات لوله مجزا برای اتصال لوله دارد، دارای سازگاری قوی و دوام بالا.

     • پاک کردن شناسایی جهت جریان: فلش جریان استاندارد که روی بدنه سوپاپ مشخص شده است، به سمت سیلندر (جهت گاز خروجی اگزوز) اشاره می کند تا از خطاهای نصب معکوس جلوگیری شود و از منطق تنظیم سرعت صحیح اطمینان حاصل شود.

     • تنظیم ضد لرزش قابل قفل: مجهز به دستگیره تنظیم بالا و مهره قفل. پس از تنظیم پارامتر سرعت، مهره را می توان قفل کرد تا از جابجایی پارامتر ناشی از لرزش تجهیزات جلوگیری شود و عملکرد پایدار طولانی مدت را حفظ کند.

     • نصب همه جانبه: پشتیبانی از نصب با زاویه دلخواه بدون محدودیت جهت، سازگار با محیط‌های مختلف طرح‌بندی خط لوله در محل.

     • مقررات حساس و دقیق: هسته سوپاپ سوزنی دقیق تنظیم سرعت بدون پله را تضمین می کند و به طور موثری لرزش سیلندر و مشکلات سرعت ناپایدار را حل می کند.

7. تفاوت انتخاب هسته: سری ASC در مقابل AS

8. راهنمای انتخاب حرفه ای

     • سیلندر میکرو و مدار جریان کوچک: انتخاب کنASC100-06 (G1/8)مناسب برای سیلندرهای φ12–φ20 با سوراخ کوچک و کنترل دقیق میکرو پنوماتیک.

     • سیلندرهای معمولی استاندارد (جهانی ترین): انتخاب کنASC200-08 (G1/4)، مطابق با سیلندرهای معمولی φ12–φ40، قابل استفاده برای اکثر خطوط تولید خودکار، تجهیزات بسته بندی و بستن.

     • سیلندر حفره بزرگ و تقاضای جریان بالا: انتخاب کنASC300-10 (G3/8) /ASC300-15 (G1/2)، برای φ50 و بالاتر سیلندرهای با سوراخ بزرگ و سیستم های پنوماتیکی با بار سنگین با سرعت بالا.

خلاصه یک جمله

     سری SOLH ASC یک سوپاپ گاز اگزوز یک طرفه با رزوه آلیاژ آلومینیوم است که دارای ورودی آزاد و تنظیم دقیق سرعت اگزوز، ساختار ضد لرزش قابل قفل شدن و عملکرد مقرون به صرفه است. این شیر کنترل سرعت اقتصادی ترجیحی برای حرکت رفت و برگشتی سیلندر پنوماتیکی استاندارد است که به طور گسترده با سیستم های پنوماتیک خانگی AirTAC سازگار است.
