شیر مکانیکی 5/2 راه سری M5 | M5 Stroke رزوه و شیر کنترل دستی

نام تجاری: SOLH توسط Richge Technology | سوپاپ مکانیکی و کنترل دستی برگشت فنر 5/2 با رزوه M5×0.8

1. بررسی اجمالی محصول

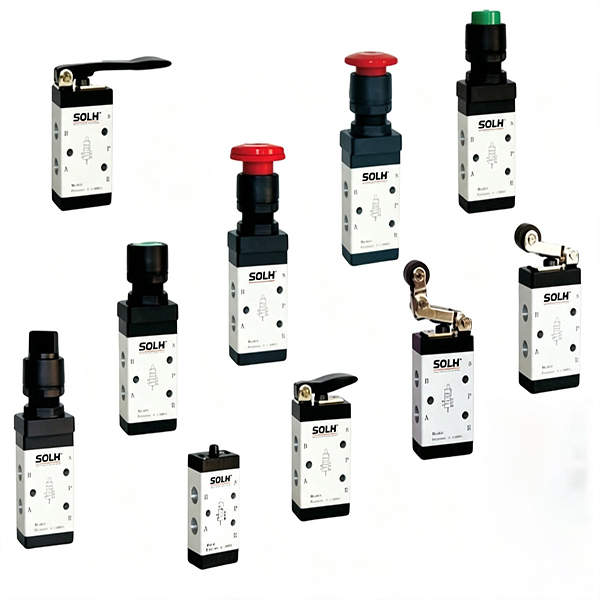

     سری SOLH M5 حرفه ای استشیر مکانیکی 5/2 طرفه قرقره ای با رابط رشته یکپارچه M5×0.8. با طراحی بدون سیم پیچ، متوجه معکوس شدن مدار هوا صرفاً توسط نیروی مکانیکی خارجی و تنظیم مجدد خودکار فنر می شود. به طور گسترده برای موقعیت یابی محدودیت حرکت سیلندر، بازخورد سیگنال در محل و کنترل پنوماتیک دستی شروع-ایست تجهیزات استفاده می شود. سری کامل دو نوع هسته را پوشش می دهد: ماشه مکانیکی (غلتک / پیستون) و کنترل دستی (دکمه / اهرم). این به طور کامل با سری AirTAC M5 و شیرهای مکانیکی داخلی جهانی برای تعویض مستقیم قابل تعویض است.

  1.1 تعریف استاندارد بندر هوایی

     • پورت P: ورودی هوای فشرده اصلی

     • پورت های کاری A/B: برای کنترل تلسکوپی با سیلندرهای دو کاره وصل کنید

     • درگاه اگزوز دوگانه R1/R2: درگاه های اگزوز جانبی بدنه سوپاپ، سازگار مستقیم با نصب میکرو صدا خفه کن برای کاهش نویز و جلوگیری از گرد و غبار

     • عملکرد اصلی: ساختار برگشت فنر 5/2 طرفه، پس از حذف نیروی خارجی به طور خودکار به حالت اولیه بازنشانی می شود

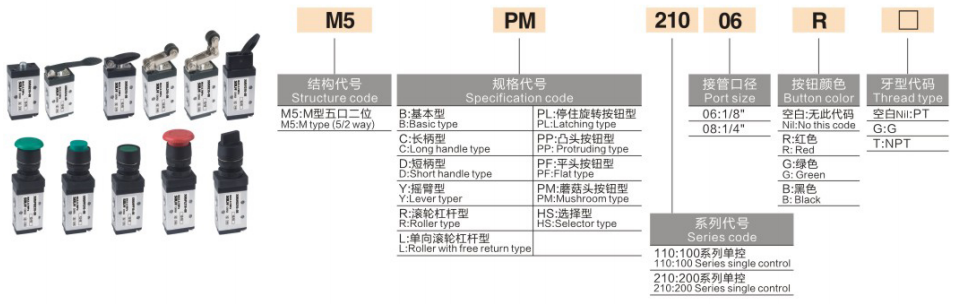

2. کدگذاری مدل و راهنمای انتخاب نوع سر (مبنای انتخاب هسته)

 1. قانون کدگذاری یکپارچه: M5【کد سر】-05 (05 مخفف پورت یکپارچه رشته M5 برای سری کامل است)

 2. نمونه مدل: M5R-05 | اهرم غلتکی نوع شیر مکانیکی 5/2 طرفه با پورت رزوه استاندارد M5

3. پارامترهای فنی اصلی

4. مزایای هسته ساختاری

     • ساختار قرقره متعادل: طراحی قرقره اسلاید متعادل، بدون تداخل فشار برگشتی منبع هوا را اتخاذ می کند. برای تکمیل عمل معکوس با عملکرد حساس و سبک، تنها به نیروی خارجی کمی نیاز دارد.

     • طراحی اگزوز دوگانه اسپلیت: پورت های اگزوز دو طرفه مستقل R1/R2 با طرح خارجی. به طور مستقیم میکرو صدا خفه کن ها را نصب کنید تا کاهش نویز کارآمد و عایق کاری گرد و غبار را تضمین کنید و عملکرد طولانی مدت پایدار را تضمین کنید.

     • نصب چند زاویه ای: قسمت های بالایی و پایینی بدنه شیر با سوراخ های نصب محفوظ است که از نصب ثابت زاویه دلخواه پشتیبانی می کند تا با چیدمان های مختلف فضای تجهیزات سازگار شود.

     • قابلیت تعویض یونیورسال سری کامل: اندازه کل بدنه شیر یکپارچه برای کل سری M5، سازگار با پایه منیفولد با همان مشخصات برای تعویض رایگان و مونتاژ مدولار.

5. لوازم جانبی پشتیبانی و پایه منیفولد

     • پایه منیفولد M5 (M5M): صفحات منیفولد چند پیوندی 1F/2F/3F، تامین هوای متمرکز پورت P، جایگزینی لوله های تک سوپاپ پراکنده برای ساده سازی طرح مدار.

     • پشتیبانی از کمک ها: اتصالات مستقیم کاهش دهنده M5 تا G1/8، صدا خفه کن های میکرو M5، اتصال دهنده های سریع M5 (مطابق با لوله های هوا φ3/φ4)، براکت های نصب ثابت.

6. تمایز انتخاب: شیر مکانیکی M5 در مقابل S3

7. مدارهای کاربردی کلاسیک

     • کنترل حد سیلندر: بافل سیلندر شیر مکانیکی غلتکی M5R را راه اندازی می کند، سیگنال هوای خلبان را برای کنترل شیر برقی 4 ولتی خروجی می دهد و هنگامی که سیلندر به موقعیت تعیین شده می رسد، معکوس شدن خودکار را متوجه می شود.

     • کنترل دستی Start-Stop: شیر دکمه ای قارچ M5PP مستقیماً عملکرد تلسکوپی سیلندرهای کوچک دو کاره را برای عملکرد دستی در محل کنترل می کند.

     • تشخیص ابزار خط مونتاژ: شیر میله بالایی پیستون M5B به عنوان یک سوئیچ تشخیص قالب در محل عمل می کند تا راه اندازی منطقی پنوماتیک خودکار را برای تعیین موقعیت ابزار انجام دهد.

خلاصه یک جمله

     سری SOLH M5 یک شیر مکانیکی برگشت فنری 5/2 جهته با رزوه یکپارچه M5×0.8 است. ادغام محدودیت ضربه مکانیکی و حالت‌های کنترل دستی متعدد، عملکرد حساس، عملکرد بادوام و قابلیت تعویض جهانی را دارد، که جزء کنترل میکرو پنوماتیکی ترجیحی برای بازخورد سیگنال سیلندر و سوئیچینگ دستی پنوماتیک تجهیزات است.
