شیر کنترل پنوماتیک سری 4A 5/2 & 5/3 Way | شیر جهتی با هوای خالص

نام تجاری: SOLH توسط Richge Technology

1. بررسی اجمالی محصول و ساختار اصلی

     سری SOLH 4A یک استاندارد AirTAC استشیر کنترل جهت پنوماتیک خارجی 5/2 و 5/3 طرفه، به عنواننسخه پنوماتیک خالص شیرهای برقی سری 4 ولت. به طور کامل توسط سیگنال های هوا بدون هیچ گونه اجزای الکتریکی یا سیم پیچ های الکترومغناطیسی هدایت می شود، عملکرد سوئیچینگ پنوماتیک ذاتی ایمن را ارائه می دهد. برای مدارهای پنوماتیک ضد انفجار، بدون قدرت و ایمنی اینترلاک طراحی شده است، دارای ساختار نوع قرقره، آب بندی قابل اعتماد و بدنه آلیاژ آلومینیوم با استحکام بالا است که به سازگاری کامل و قابلیت تعویض با دریچه های سری 4 ولت اصلی دست می یابد.

  1.1 تعریف استاندارد رابط 5 پورت

     • پورت P: درگاه اصلی ورودی هوای فشرده

     • پورت های کاری A/B: پورت های خروجی برای اتصال سیلندرهای دو کاره برای کنترل امتداد و جمع شدن

     • درگاه های اگزوز R/S: پورت های اگزوز تخلیه فشار، سازگار با نصب صدا خفه کن استاندارد

     • حالت رانندگی: کنترل پنوماتیک خارجی، ورودی سیگنال های هوا از پورت های کنترل دو طرفه

     • ویژگی ساختار: طراحی قرقره اسلاید دقیق، بدنه آلیاژ آلومینیوم بادوام، عملکرد آب بندی پایدار و طولانی مدت

2. شیر کنترل پنوماتیک 5/2 جهته (عکوس اساسی)

  2.1 کنترل پنوماتیک منفرد (4A110/210/310/410)

     • اصل کار: فشار هوا روی یک درگاه کنترل یک طرف برای معکوس کردن سوپاپ اعمال می شود. تنظیم مجدد خودکار فنر پس از آزادسازی فشار.

     • ویژگی های اصلی: طراحی بازنشانی بی خطر با قطع هوا، ساختار ساده و پایداری عملیاتی بالا.

     • مدل معمولی: 4A210-08 (پورت G1/8، کنترل هوا تک، 5/2 طرفه)

  2.2 کنترل پنوماتیک دوبل (4A120/220/320/420)

     • اصل کار: فشار متناوب بنادر کنترل هوایی دوجانبه. بدون فنر تنظیم مجدد، موقعیت فعلی دریچه را پس از قطع هوا با آن حفظ می کندعملکرد قفل حافظه.

     • ویژگی های اصلی: دقت موقعیت یابی بالا، عملیات صرفه جویی در مصرف انرژی (بدون نیاز به تامین مداوم هوا)، نگهداری پایدار موقعیت هوای خاموش.

     • مدل معمولی: 4A220-08 (پورت G1/8، کنترل هوای دوگانه، 5/2 طرفه)

3. شیر کنترل پنوماتیک دو طرفه 5/3 (کنترل میانی دقیق)

  همه مدل‌های سری 4A 5/3 راه (4A130/230/330/430) از کنترل پنوماتیک دوگانه استفاده می‌کنند، مجهز به سه عملکرد موقعیت متوسط ​​حرفه‌ای برای برآورده کردن الزامات کنترل پنوماتیک پیشرفته.

     • مرکز بسته (نوع C): تمام پورت ها در موقعیت وسط کاملا بسته می شوند. قفل سیلندر، نگهدارنده فشار و محافظت در برابر سقوط را برای ایستگاه های عمودی و معلق انجام می دهد.

     • مرکز اگزوز (نوع E): پورت های کار A/B با درگاه های اگزوز در موقعیت وسط ارتباط برقرار می کنند. این سیستم فشار را به طور کامل آزاد می کند و امکان شناور بودن سیلندر آزاد، اشکال زدایی دستی و حفاظت ایمنی تجهیزات را فراهم می کند.

     • مرکز فشار (نوع P): ورودی هوا P با هر دو پورت A/B در موقعیت وسط ارتباط برقرار می کند. سیلندر دو عملکرد را به خروجی تک اثر تبدیل می کند، مناسب برای گیره همزمان و کنترل تعادل نیرو.

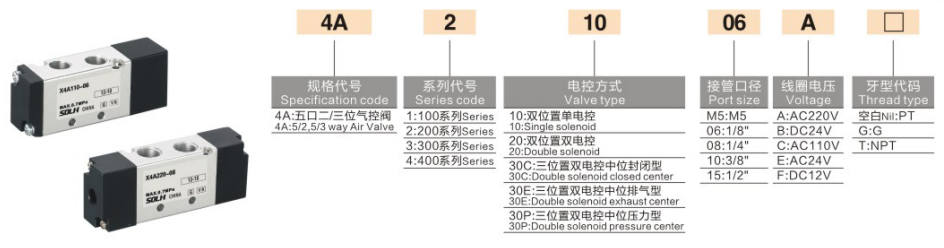

4. قوانین کدگذاری مدل استاندارد و مدل های رایج

 1. منطق کدگذاری: 4A [کد اندازه] [کنترل / کد عملکرد میانی] - [اندازه پورت]

  2. مدل های رایج رایج

     • 4A210-08: کنترل پنوماتیک تک، 5/2 راه، پورت G1/4

     • 4A220-08: کنترل پنوماتیک دوگانه، 5/2 راه، پورت G1/4

     • 4A230C-08: کنترل پنوماتیک دوبل، مرکز بسته 5/3، پورت G1/4

     • 4A310-10: کنترل پنوماتیک تک، 5/2 راه، پورت جریان بزرگ G3/8

5. پارامترهای فنی هسته جهانی (استاندارد AirTAC)

6. مزایای محصول اصلی

     • ضد انفجار ذاتی و ایمن: سازه پنوماتیک خالص بدون قطعات الکتریکی و جرقه. کاملاً سازگار با محیط‌های کاری گرد و غبار، مرطوب، قابل اشتعال و انفجاری، با تحقق عملیات ایمن بدون خطر.

     • عملکرد حافظه کنترل دوگانه: مدل‌های کنترل پنوماتیک دوگانه، موقعیت سوپاپ را پس از قطع هوا حفظ می‌کنند، از موقعیت‌یابی طولانی‌مدت و نگه‌داشتن فشار بدون تامین مداوم هوا، صرفه‌جویی در انرژی و پایداری پشتیبانی می‌کنند.

     • توابع میانی سه حالته همه کاره: مجهز به سه حالت میانی C/E/P برای پوشش قفل سیلندر، شناور آزاد بدون فشار و نیازهای تثبیت فشار گیره همزمان.

     • 100% قابلیت تعویض جهانی: ابعاد نصب و پارامترهای جریان ثابت با شیرهای برقی سری 4 ولت، امکان تعویض مستقیم و ارتقاء سیستم های کنترل الکتریکی به سیستم های پنوماتیک خالص را فراهم می کند.

     • عملکرد پایدار و بادوام: ساختار قرقره دقیق با مقاومت اصطکاک کم، فشار راه اندازی کم، هوابندی عالی و عمر طولانی با عملکرد بدون روغن کاری.

7. سناریوهای کاربردی معمولی

     • سیستم های اینترلاک ایمنی تجهیزات و کنترل معکوس پنوماتیک سیلندر دو کاره

     • مدارهای کنترل پنوماتیک منطقه ضد انفجار، تجهیزات غیر برقی، معدن، صنایع شیمیایی و پوشش‌دهی

     • مدارهای پنوماتیک ایمنی که نیاز به تنظیم مجدد قطع هوا یا نگه داشتن موقعیت طولانی مدت دارند

     • سیستم‌های منطقی پنوماتیک خالص متشکل از شیرهای دستی، شیرهای کنترل مکانیکی و شیرهای حرکتی پنوماتیکی

خلاصه یک جمله

  سری SOLH 4A یک شیر کنترل جهتی پنوماتیک خالص 5/2 و 5/3 جهانی با کنترل هوای تک/دوگانه و سه عملکرد میانی C/E/P است. با داشتن ایمنی ذاتی و ابعاد قابل تعویض سری 4 ولت، جزء اصلی ترجیحی برای مدارهای کنترل پنوماتیک ضد انفجار، غیر الکتریکی و با ایمنی بالا است.
