شیر کشویی دستی سری HSV 3/2 Way | سوئیچ کشویی منبع پنوماتیک مستقیم از طریق

نام تجاری: SOLH توسط Richge Technology | دریچه کشویی دستی خود قفل 3/2 جهت مدار پنوماتیکی دستی روشن و خاموش و کاهش فشار

1. بررسی اجمالی محصول

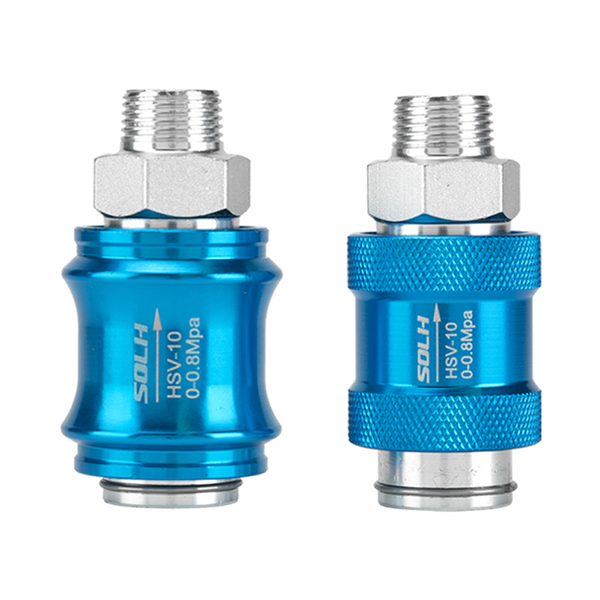

     سری SOLH HSV یک استاندارد استشیر پنوماتیک دستی کشویی 3/2 طرفه با ساختار فشار کش آستین مستقیم، کاملاً مطابق با مشخصات سری AirTAC HSV و به طور جهانی با مدل های مشابه داخلی قابل تعویض است. با اتخاذ طراحی غیر فنری خود قفل، تامین هوا را با فشار دادن به جلو و تخلیه فشار اگزوز با کشیدن به عقب متوجه می شود. با منطق اگزوز داخلی، دریچه هنگام بسته شدن فوراً فشار باقی مانده را از خطوط لوله عقب تخلیه می کند. این به طور حرفه ای به عنوان کلید اصلی دستی برای مدارهای انشعاب پنوماتیک و دریچه ایمنی قطع هوا برای تعمیر و نگهداری تجهیزات استفاده می شود که دارای عملکرد خود قفل پایدار و عملکرد تسکین فشار ایمن است.

  1.1 منطق و اصل عملیاتی پورت هوایی هسته

     • تعریف بندر هوایی: P (ورودی هوا)، A (خروجی کار)، R (درگاه اگزوز داخلی)

     • حالت معمولاً بسته: مدار P-A قطع است، مدار A-R برای خروج مداوم اگزوز باز است

     • وضعیت فشار کاری: مدار P-A برای تامین هوا متصل است، مدار A-R برای نگه داشتن فشار بسته است

     • ویژگی عملیاتی: عملکرد فشار کش آستین محوری با ساختار مکانیکی خود قفل، بدون انحراف موقعیت پس از رها کردن دست ها

2. قوانین کدگذاری مدل و مشخصات موضوع

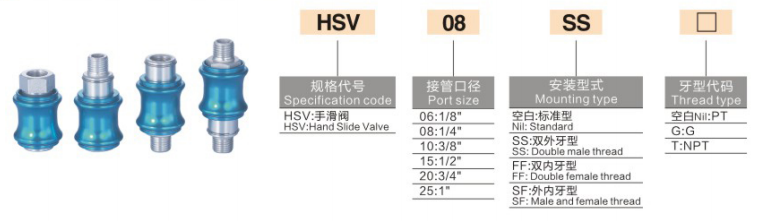

  منطق کدنویسی: HSV [اندازه پورت] - [کد ساختار رشته] + [کد نوع رشته]

 2.1 مشخصات اندازه پورت

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 کد پسوند ساختار رشته

     • SF: ساختار استاندارد، رزوه خارجی یک سر + نخ داخلی یک سر (متداول ترین مدل)

     • اس اس: دو رزوه خارجی در دو انتها

     • FF: دو رزوه داخلی در دو انتها

  2.3 کد نوع موضوع

     • پیش فرض: نخ مخروطی PT

     • G: نخ موازی استاندارد بریتانیا

     • T: نخ مخروطی استاندارد NPT آمریکا

  نمونه مدل: HSV08-SF | درگاه G1/4، شیر کشویی رزوه ای استاندارد یک خارجی-یک داخلی، پرکاربردترین مشخصات در بازار

 2.4 پارامترهای مشخصات اصلی سری کامل

3. پارامترهای فنی اصلی

4. مزایای هسته ساختاری

     • نصب مستقیم به صورت خطی: طراحی شده برای اتصال سری در خطوط لوله انشعاب پنوماتیک، بدون نیاز به پایه، قابل رزوه گیری مستقیم و نصب در وسط لوله های هوا برای چیدمان ساده و کم فضا می باشد.

     • منطق کاهش فشار 3/2 راه ایمن: بکشید تا ورودی هوا را قطع کنید و تمام فشار باقیمانده از سیلندرها و خطوط لوله عقب را آزاد کنید. فشار دهید تا تامین هوا و حفظ فشار بازگردد. به طور موثر خطرات فشار باقیمانده را در طول تعمیر و نگهداری تجهیزات از بین می برد.

     • عملکرد قفل خودکار قابل اعتماد: ساختار مکانیکی خود قفل، بدون تنظیم مجدد فنر، موقعیت پایدار پس از عملیات، بدون جابجایی تصادفی یا نشت هوا.

     • تطبیق موضوعات متنوع: ساختارها و انواع رزوه های متعدد اختیاری، کاملاً سازگار با اتصالات سریع، اتصالات رزوه داخلی و لوله های هوا KQ2 برای مونتاژ انعطاف پذیر در محل.

     • ساختار ضد خوردگی بادوام: بدنه آلومینیومی سخت آنودایز شده و قرقره فولادی ضد زنگ به مقاومت در برابر سایش، مقاومت در برابر اکسیداسیون و عملکرد پایدار طولانی مدت در محیط های پیچیده دست می یابند.

5. تمایز انتخاب: HSV Hand Slide Valve در مقابل شیر چرخشی دستی 4HV

6. سناریوهای کاربردی معمولی

     • کنترل انشعاب تک سیلندر: بین منبع هوا و شیر برقی برای تحقق قطع دستی هوا و کاهش فشار باقیمانده برای خاموش کردن و نگهداری تجهیزات نصب شده است.

     • قطع هوای اصلی تجهیزات: بر روی خط لوله ورودی هوای اصلی تجهیزات ابزار برای کاهش فشار سریع و عملیات خاموش کردن ایمن نصب شده است.

     • سوئیچینگ مدار خلاء: برای مدارهای انشعاب پمپ خلاء برای کنترل دستی شروع و توقف استفاده می شود. شیر را بکشید تا فشار خلاء به سرعت آزاد شود و از عملکرد ایمن اطمینان حاصل کنید.

خلاصه یک جمله

     سری SOLH HSV یک شیر کشویی دستی مستقیم قفل شونده 3/2 با عملکرد کاهش فشار داخلی است. این سوپاپ سوپاپ سوئیچ منبع هوای دستی استاندارد برای نگهداری مدار پنوماتیک و کنترل روشن و خاموش انشعاب با عملکرد بدون روغن، گزینه‌های رشته متنوع و منطق اگزوز فشار باقیمانده ایمن است.
