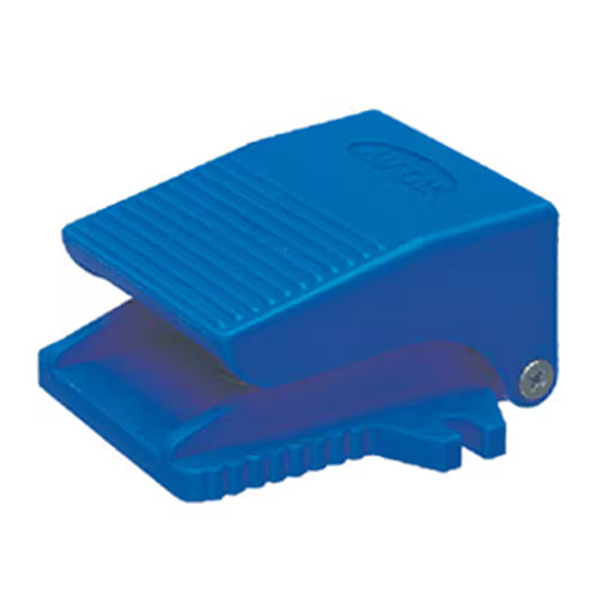

شیر پدال پایی 3/2 راه سری 3F / 3FM | دریچه پایی پنوماتیک عمل مستقیم به طور معمول بسته است

نام تجاری: SOLH توسط Richge Technology | جایگزینی کاملا سازگار برای شیر پایی AirTAC 3F / 3FM

1. بررسی اجمالی محصول

     سری SOLH 3F و 3FM هستنددریچه‌های پدال پایی با عملکرد مستقیم 3/2 طرفه که معمولاً بسته می‌شوند، کاملا سازگار و قابل تعویض با مدل های اصلی AirTAC 3F210 و 3FM210. 3F210 از محفظه آلومینیومی ریخته گری سنگین استفاده می کند، در حالی که 3FM210 دارای ساختار پلاستیکی سبک وزن است. هر دو سری از طراحی اگزوز داخلی با منطق پورت هوای استاندارد P/A/R استفاده می‌کنند. به عنوان دستگاه های سوئیچ پنوماتیک بدون هندزفری خدمت می کنند، آنها به طور گسترده ای برای کنترل سیلندر تک عمله، شکستن خلاء، روشن و خاموش کردن مدار هوای دستی، مهر زنی و کنترل گیره فیکسچر استفاده می شوند.

  1.1 منطق و اصل کاری پورت هوایی هسته

     • تعریف بندر هوایی: P (ورودی هوا)، A (خروجی کار)، R (درگاه اگزوز داخلی)

     • حالت به طور معمول بسته (پدال آزاد شده): ورودی P بسته است، پورت A با درگاه اگزوز R ارتباط برقرار می کند تا فشار باقی مانده سیلندر را فورا آزاد کند.

     • حالت کار (پدال فشار داده شده): مدار P-A برای تامین هوا باز می شود، درگاه اگزوز R برای حفظ فشار بسته می شود

     • عملکرد قفل (پسوند L): مجهز به ساختار زبانه قفل. یک بار فشار دهید تا پدال برای تامین مداوم هوا قفل شود. برای باز کردن و تنظیم مجدد فشار فشار، دوباره فشار دهید

     • عملکرد استاندارد: مدل های غیر L از نوع خود بازنشانی فوری هستند که به طور خودکار هوا را قطع می کنند و پس از رها کردن پا فشار را آزاد می کنند.

2. قوانین کدگذاری مدل و تعریف

     منطق کدنویسی: 3(F/FM)210 - [اندازه پورت] [قفل L] - [نوع نخ]

  2.1 تعریف مسکن سری

     • 3F210: دریچه پایه 3/2 طرفه محفظه آلیاژ آلومینیوم سنگین استاندارد

     • 3FM210: دریچه پایه پلاستیکی سبک وزن، اندازه فشرده برای نصب در فضای باریک

  2.2 مشخصات اندازه پورت

     • M5: رزوه ظریف M5×0.8 (انحصاری برای مدل مینی 3FM، کنترل هوای میکرو پایلوت)

     • 06: رزوه استاندارد G1/8 (PT1/8).

     • 08: G1/4 (PT1/4) مشخصات جهانی اصلی برای ابزارآلات صنعتی

  2.3 تابع و پسوند موضوع

     • L پسوند: دارای ساختار خود قفل شونده برای نگه داشتن فشار طولانی مدت

     • نه L: نوع خود تنظیم فوری، کاهش فشار خودکار پس از رها کردن پدال

     • نوع موضوع: Blank=PT thread مخروطی; G=رشته موازی استاندارد بریتانیایی; T=NPT نخ مخروطی آمریکایی

     نمونه مدل: 3F210-08L | شیر پایی آلیاژ آلومینیوم پورت G1/4 با عملکرد قفل خودکار. 3FM210-M5 | سوپاپ میکرو پایه پلاستیکی مینی رزوه M5

  2.4 جدول مقایسه مشخصات سری کامل

3. پارامترهای فنی اصلی

4. تمایز انتخاب: سری 3F آلومینیوم در مقابل سری 3FM مینی پلاستیک

5. تمایز عملکردی: بازنشانی در مقابل قفل خودکار

     • نوع خود بازنشانی فوری غیر L: پدال پس از رها کردن پا به طور خودکار برگشت می‌کند، جریان هوا را قطع می‌کند و فشار را از پورت A آزاد می‌کند. رایج‌ترین نوع برای دویدن و سناریوهای کنترل متناوب است.

     • L نوع خود قفل پسوند: یک بار فشار دهید تا پدال برای تامین مداوم هوا و نگه داشتن فشار قفل شود. دوباره فشار دهید تا قفل باز شود و فشار باقیمانده آزاد شود. به طور ویژه برای مدارهای پنوماتیکی با فشار طولانی مدت طراحی شده است.

6. جایگزینی و برنامه های کاربردی معمولی

  6.1 جایگزینی سازگار

     سری SOLH 3F/3FM به طور کامل جایگزین سری اصلی AirTAC 3F210/3FM210 و مدل های مشابه داخلی Xinchang/SOLIH می شود و می تواند مستقیماً دریچه های پدال پایی FV320 قدیمی را با سازگاری ابعادی و عملکردی کامل ارتقا داده و جایگزین کند.

 6.2 سناریوهای کاربردی معمولی

     • کنترل پای سیلندر تک اثره: منبع هوا → شیر پایی 3F → سیلندر تک اثر; با رها شدن پدال، سیلندر به طور خودکار برمی گردد و فشار را آزاد می کند و عملکرد متناوب ایمن را درک می کند.

     • فشار شکن مکش خلاء: مرحله تامین هوا برای قطع خلاء. پدال را رها کنید تا هوا خارج شود و نیروی نگهدارنده فنجان مکش را حذف کنید تا قطعه کار سریع آزاد شود.

     • کنترل پردازش صنعتی: تعویض پایی دستی برای ماشین‌های مهر زنی کوچک، آسیاب‌ها و سیستم‌های بستن وسایل پنوماتیکی، دست‌ها را برای عملکرد کارآمد آزاد می‌کند.

خلاصه یک جمله

     دریچه های پدال پایی معمولی بسته SOLH 3F/3FM سری 3/2 شامل مدل های آلومینیومی با قابلیت تنظیم مجدد/خود قفل شونده سنگین و مدل های مینی پلاستیکی سبک وزن هستند. با داشتن عملکرد ضد گرد و غبار و پاشش آب IP54، عملکرد بدون روغن و سازگاری کامل با AirTAC، شیرهای سوئیچ پنوماتیک بدون هندزفری استاندارد برای کنترل سیلندر، شکستن خلاء و عملیات ابزارکاری صنعتی هستند.
