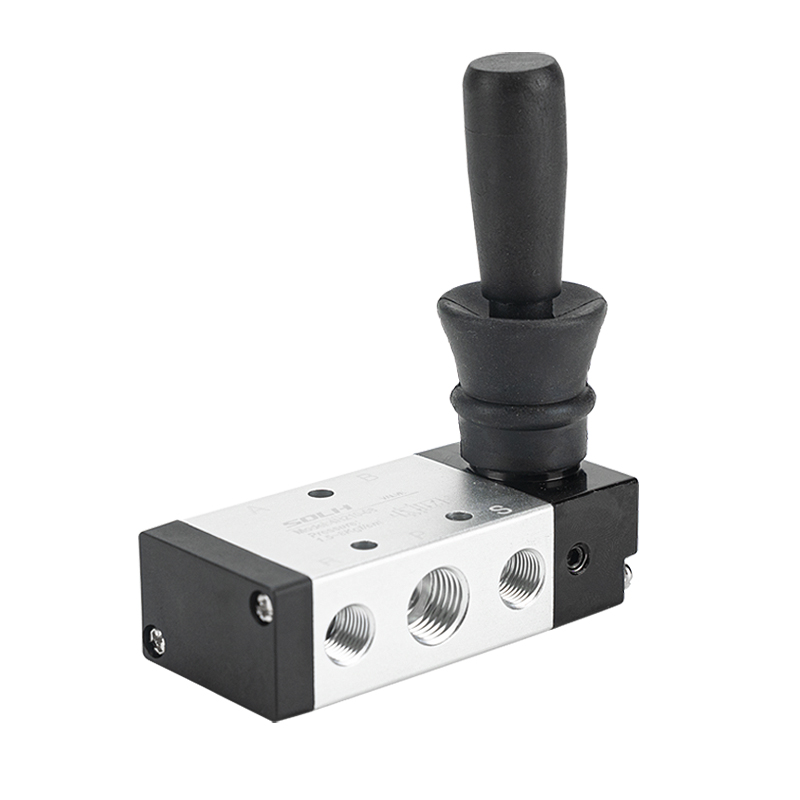

شیر اهرمی دستی 4H Series 5/2 & 5/3 Way | شیر کنترل جهت دستی

نام تجاری: SOLH توسط Richge Technology | دریچه پنوماتیک اهرمی دستی 5/2 5/3 جهت اشکال زدایی دستی و توقف ایمنی

1. بررسی اجمالی محصول و ساختار اصلی

     سری SOLH 4H یک استاندارد AirTAC استشیر کنترل جهت اهرمی 5/2 و 5/3 جهته، همچنین به عنوان شیر قرقره دستی شناخته می شود. مدارهای پنوماتیک را صرفاً با عملکرد اهرمی دستی بدون سیگنال های کنترل الکتریکی یا پنوماتیکی سوئیچ می کند. به طور گسترده ای برای اشکال زدایی دستی تجهیزات، توقف ایمنی اضطراری و کنترل حرکت سیلندر استفاده می شود، دارای ساختار قرقره دقیق و بدنه آلیاژی آلومینیومی بادوام با حالت دوگانه تنظیم مجدد فنر و قفل توپ فولادی است. کاملاً قابل تعویض با شیرهای برقی 4 ولت و شیرهای پنوماتیکی 4 آمپر، یک جزء کنترل دستی جهانی برای سیستم های پنوماتیک استاندارد است.

  1.1 تعریف استاندارد رابط 5 پورت

     • پورت P: درگاه اصلی ورودی هوای فشرده

     • پورت های کاری A/B: دو پورت خروجی برای اتصال سیلندرهای دو کاره برای کنترل ضربات کشش و پسرفت

     • درگاه های اگزوز R/S: درگاه های اگزوز تخلیه فشار، سازگار با نصب صدا خفه کن استاندارد برای کاهش نویز

     • حالت رانندگی: عملیات تعویض اهرم دستی مستقیم

     • ویژگی ساختاری: نوع قرقره با دقت بالا، بدنه آلیاژ آلومینیوم با استحکام بالا، تنظیم مجدد فنر / ساختار موقعیت یابی توپ فولادی برای عملکرد پایدار

2. شیر اهرمی دستی 5/2 (دو موقعیت)

  نوع بازنشانی دستی فنری 2.1 (4H210/310/410)

     • اصل کار: اهرم را برای معکوس کردن مدار هوا تغییر دهید. اهرم پس از رها کردن عقربه ها به طور خودکار با نیروی فنر تنظیم مجدد می شود.

     • ویژگی های اصلی: تنظیم مجدد فوری با آزاد کردن دست، عملکرد عالی در برابر عملکرد نادرست و ایمنی عملیاتی بالا.

     • مدل معمولی: 4H210-08 (پورت G1/4، شیر دستی تنظیم مجدد فنری 5/2 طرفه)

  2.2 نوع قفل دستی (4H210L/310L)

     • اصل کار: مجهز به ساختار خود قفل اهرمی. سوپاپ پس از جابجایی وضعیت معکوس را حفظ می کند و برای بازگشت نیاز به تنظیم مجدد دستی دارد.

     • ویژگی های اصلی: موقعیت پایدار و نگه داشتن موقعیت طولانی مدت، به طور موثر از لمس تصادفی و عملکرد نادرست جلوگیری می کند، مناسب برای شرایط کاری طولانی مدت.

     • مدل معمولی: 4H210L-08 (پورت G1/4، شیر دستی قفل 5/2 طرفه)

3. شیر اهرمی دستی 5/3 (سه موقعیت)

  دریچه‌های دستی 5/3 سری 4H230/330/430 از طراحی موقعیت‌یابی توپ فولادی دوگانه پایدار، با سه عملکرد موقعیت میانی حرفه‌ای برای برآورده کردن الزامات کنترل پنوماتیک پیشرفته استفاده می‌کنند.

     • مرکز بسته (نوع C): در موقعیت وسط کاملا بسته است. قفل سیلندر، نگهدارنده فشار و محافظت در برابر سقوط را برای ایستگاه های معلق و عمودی انجام می دهد.مدل معمولی: 4H230C-08

     • مرکز اگزوز (نوع E): پورت های کار A/B با درگاه های اگزوز در موقعیت وسط ارتباط برقرار می کنند. این سیستم به طور کامل فشار را آزاد می کند و امکان شناور بودن سیلندر آزاد، اشکال زدایی دستی تجهیزات و حفاظت ایمنی را فراهم می کند.مدل معمولی: 4H230E-08

     • مرکز فشار (نوع P): ورودی هوا P با پورت های A/B در موقعیت وسط ارتباط برقرار می کند و سیلندر دو اثره را به خروجی تک اثره برای گیره سنکرون و کنترل تعادل نیرو تبدیل می کند.مدل معمولی: 4H230P-08

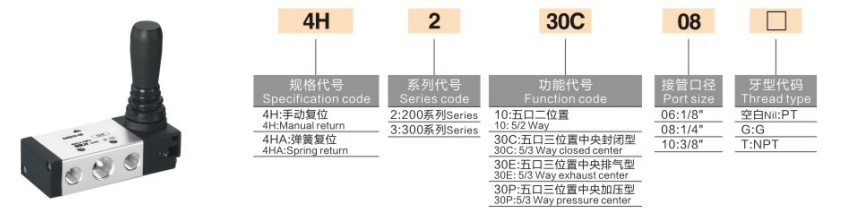

4. قوانین کدگذاری مدل استاندارد و مدل های رایج

 1. منطق کدگذاری: 4H [کد اندازه] [کد عملکرد] - [اندازه پورت]

  2. مدل های رایج رایج

     • 4 ساعت210-08: تنظیم مجدد فنر 5/2 طرفه، شیر دستی جهانی پورت G1/4

     • 4 ساعت210L-08: نوع نگهدارنده موقعیت بلند مدت 5/2 راه خود قفل شونده

     • 4 ساعت230C-08: مرکز بسته ۵/۳ جهت، مدل نگهدارنده و قفل فشار سیلندر

     • 4 ساعت310-10: تنظیم مجدد فنر 5/2 طرفه، شیر کنترل دستی جریان بزرگ G3/8

5. پارامترهای فنی هسته جهانی

6. مزایای محصول اصلی

     • عملکرد ایمنی دستی خالص ضد انفجار: بدون نیاز به قطعات الکتریکی و منبع تغذیه، خطر جرقه صفر. کاملا مناسب برای اشکال زدایی تجهیزات، عملیات توقف اضطراری و کنترل دستی در محیط های قابل اشتعال، انفجاری و گرد و غبار.

     • حالت های موقعیت یابی دوگانه برای سناریوهای کامل: نوع تنظیم مجدد فنری برای تنظیم مجدد ایمنی فوری و ضد عملکرد نادرست. نوع قفل برای نگه داشتن موقعیت پایدار طولانی مدت، تحت پوشش دویدن کوتاه مدت و شرایط کاری طولانی مدت.

     • توابع میانی سه حالته همه کاره: مجهز به سه حالت میانی C/E/P برای تحقق قفل سیلندر و نگهداری فشار، کاهش فشار ایمنی سیستم و کنترل تعادل گیره همزمان.

     • نصب انعطاف پذیر و جهانی: پشتیبانی از نصب پانل و نصب پایه با نصب ثابت چند زاویه. کاملا جهانی و قابل تعویض با شیرهای کنترل برقی 4 ولت و شیرهای کنترل پنوماتیک 4 آمپر در ابعاد نصب.

     • عملکرد پایدار و بادوام: تطبیق قرقره دقیق و ساختار موقعیت یابی توپ فولادی حس واضح دست، معکوس شدن واضح، اصطکاک کم و عمر طولانی را تضمین می کند.

7. سناریوهای کاربردی معمولی

     • اشکال زدایی دستی، کنترل ایمنی عملیات و تعمیر و نگهداری سیلندرهای دو کاره

     • قفل درب ایمنی و مدارهای پنوماتیک توقف اضطراری، کنترل دستی برای مناطق ضد انفجار

     • کنترل معکوس دستی برای تجهیزات غیر برقی و خطوط تولید خودکار

     • تعویض در محل و رفع اشکال شیرهای الکترومغناطیسی 4 ولت و شیرهای پنوماتیک 4 آمپر برای سوئیچینگ انعطاف پذیر حالت های کنترل الکتریکی / پنوماتیک / دستی

خلاصه یک جمله

     سری SOLH 4H یک شیر اهرمی دستی جهانی 5/2 و 5/3 با موقعیت دوگانه تنظیم مجدد/قفل و سه عملکرد میانی C/E/P است. این شیر دارای عملکرد ایمنی دستی خالص و قابلیت تعویض کامل 4V/4A است، این شیر استاندارد برای اشکال زدایی دستی سیستم پنوماتیک و کنترل توقف اضطراری ایمنی است.
