دریچه گاز اگزوز سری ASN2 با صدا خفه کن

دریچه گاز اگزوز سری ASN2 با صدا خفه کن | یکپارچه کنترل سرعت و دریچه کاهش نویز

نام تجاری: SOLH توسط Richge Technology | دریچه خاموش کننده گاز یکپارچه پنوماتیکی سازگار با SMC

1. بررسی اجمالی محصول

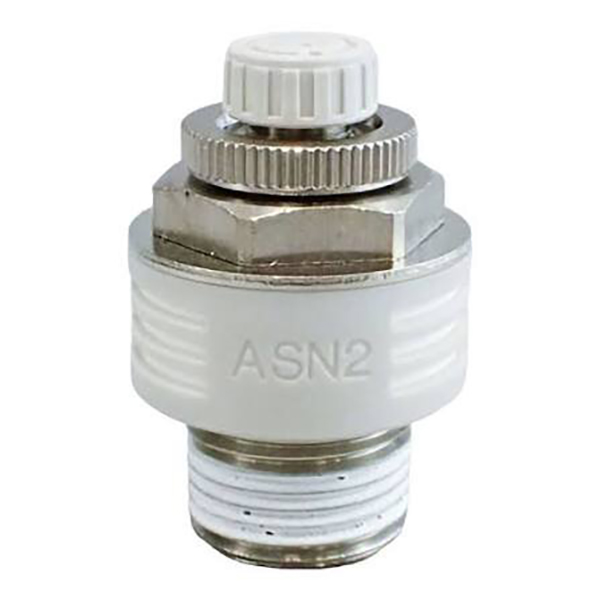

     سری SOLH ASN2 یکسوپاپ گاز اگزوز همه در یک با صدا خفه کن داخلی، به ویژه برای نصب مستقیم بر روی درگاه اگزوز EXH شیرهای برقی پنوماتیکی طراحی شده است. عملکردهای تنظیم سرعت اگزوز و کاهش نویز را در یک واحد ادغام می کند و نیاز به نصب صدا خفه کن جداگانه را از بین می برد. ASN2-A نوع رزین ارتقا یافته با ساختار گاز سوزنی دقیق و طراحی تنظیم ضد افت، دارای بدنه سبک وزن، تنظیم دقیق مقیاس و عملکرد قفل فشاری است. این یک راه حل کنترل سرعت اگزوز مقرون به صرفه، صرفه جویی در فضا و پایداری بالا برای مدارهای شیر برقی پنوماتیک استاندارد است.

2. کارکردهای اصلی و مزایا

     • شیر برقی ویژه نصب درگاه EXH: متفاوت از سوپاپ‌های دریچه گاز انتهای سیلندر، ASN2 به طور انحصاری روی درگاه‌های اگزوز سوپاپ برقی برای تنظیم حرفه‌ای سرعت دریچه گاز خروجی نصب می‌شود و طرح کلی مدار پنوماتیک را بهینه می‌کند.

     • منطق دریچه گاز دقیق اگزوز: کنترل گاز خروجی استاندارد. چرخش در جهت عقربه‌های ساعت جریان هوا را برای حرکت آهسته‌تر سیلندر کاهش می‌دهد، چرخش در جهت خلاف جهت عقربه‌های ساعت جریان هوا را برای عملکرد سریع‌تر افزایش می‌دهد و تنظیم سرعت بدون پله را درک می‌کند.

     • صداگیر یکپارچه با کارایی بالا: ساختار داخلی کاهش نویز با عملکرد بالا، دستیابی به کاهش نویز بیش از 20dB حتی در شرایط حداکثر جریان، به طور موثر آلودگی صوتی اگزوز پنوماتیک را حل می کند.

     • ساختار ضد افت دریچه سوزنی: دستگیره تنظیم طراحی ضد شل شدن و ضد افت را اتخاذ می کند، از افتادن دستگیره و انحراف پارامتر ناشی از لرزش طولانی مدت تجهیزات جلوگیری می کند و عملکرد طولانی مدت پایدار را تضمین می کند.

3. قوانین کدگذاری مدل و تعریف مشخصات

     نمونه مدل معمولی: ASN2-02A

     • ASN2: کد سری برای دریچه گاز یکپارچه اگزوز با صدا خفه کن

     • کد کالیبر: M5 (M5×0.8) / U10 / 32 / 01 (R1/8) / 02 (R1/4) / 03 (R3/8) / 04 (R1/2)

     • یک پسوند: نوع رزین سبک وزن ارتقا یافته، مجهز به ساختار قفل فشاری و پنجره مقیاس دقیق

     • پسوند S: برای افزایش سفتی، نخ از قبل با ماده آب بندی پوشش داده شده است

     • پسوند N: رشته استاندارد آمریکایی NPT (رشته R پیش فرض بدون پسوند)

4. مشخصات و پارامترهای استاندارد سری کامل

5. پارامترهای فنی اصلی

6. ویژگی های ارتقا یافته نوع رزین ASN2-A

     • طراحی فوق العاده سبک: از مواد رزینی با استحکام بالا استفاده می کند، وزن آن در مقایسه با بدنه اصلی فلزی سنتی حدود 80٪ کاهش می یابد، و بار روی درگاه خروجی شیر برقی را به حداقل می رساند.

     • پنجره مقیاس دقیق: مجهز به نشانگر مقیاس ورنیه، پشتیبانی از تنظیم میکرو دایره 1/4. پارامتر جریان قابل مشاهده و کمی سازی است و مدیریت جریان استاندارد و قابل تکرار را درک می کند.

     • قفل فشاری مناسب: ساختار نوآورانه قفل دستگیره فشاری پایین. پس از تنظیم سرعت، فشار دادن دکمه می تواند موقعیت پارامتر را قفل کند، به طور موثری از رانش سرعت ناشی از لرزش تجهیزات جلوگیری کرده و از دقت عملکرد ثابت اطمینان حاصل می کند.

7. تمایز انتخاب مدل: سری ASN2 در مقابل AS / ASV / ASC

8. دستورالعمل ها و اقدامات احتیاطی نصب

     • روش نصب استاندارد: مستقیماً سوپاپ را روی درگاه اگزوز شیر برقی EXH با بدنه سوپاپ رو به بیرون بپیچید و فضای کافی برای تنظیم سرعت روزانه در نظر بگیرید.

     • محدودیت های مدار قابل اجرا: برای مدارهایی با سوپاپ های برگشتی موقعیت وسط و سوپاپ های یک طرفه با عملکرد خلبان، که ممکن است باعث عملکرد غیرعادی سیلندر و عملکرد ناپایدار شوند، کاربرد ندارد.

     • عملیات قفل ضد لرزش: پس از تکمیل جریان هوا و اشکال زدایی سرعت، دکمه تنظیم را قفل کنید تا از انحراف سرعت کار ناشی از لرزش طولانی مدت تجهیزات جلوگیری کنید.

خلاصه یک جمله

     سری SOLH ASN2 یک دریچه گاز و دریچه صدا خفه کن یکپارچه است که به درگاه های خروجی سوپاپ برقی اختصاص داده شده است. با کاهش نویز، سرعت قابل تنظیم دقیق، ساختار ضد لرزش ضد افت و گزینه ارتقای رزین سبک، نصب مدار پنوماتیک را ساده می‌کند، صدای اگزوز را کاهش می‌دهد و لوازم جانبی بهینه کنترل سرعت و کاهش نویز برای سیستم‌های شیر برقی پنوماتیک استاندارد است.
