سری قطعات پنوماتیک

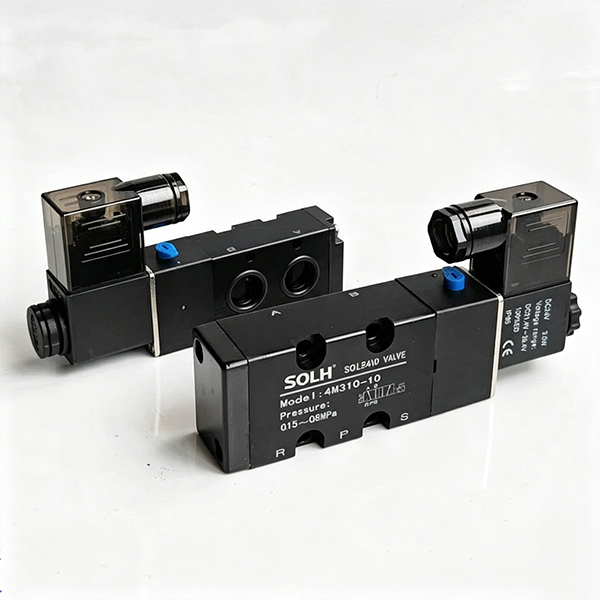

شیرهای برقی 5/2 طرفه صفحه ای سری SOLH 4M کاملاً مطابق با استانداردهای نصب بین المللی NAMUR هستند که به طور هدفمند برای مونتاژ مستقیم بر روی محرک های پنوماتیکی که دریچه های توپی و شیرهای پروانه ای را هدایت می کنند ساخته شده است. پایه زیرین یکپارچه دارای گذرگاه‌های هوای P، A، B، R1 و R2 از پیش تعبیه‌شده است که امکان اتصال بدون درز با حفره‌های هوای محرک بدون لوله خارجی برای درگاه‌های کاری A/B را فراهم می‌کند. این چیدمان ساده در مقایسه با شیرهای برقی سری 4 ولتی متصل به لوله معمولی، حجم کاری طرح‌بندی خط لوله و نقاط احتمالی نشت هوا را به شدت کاهش می‌دهد. این مجموعه از ساخت قرقره پایلوت داخلی با عملکرد بدون روغن استفاده می‌کند که در پیکربندی‌های تنظیم مجدد فنر تک سیم پیچ (4M×10) و حافظه ضامن دو سیم پیچ (4M×20) با سه درجه اندازه: 4M100، جریان اصلی 4M200 و جریان بالا 4M300 ارائه می‌شود. انواع کنترل الکتریکی تکی به صورت خودکار تحت کشش فنر پس از قطع برق برای سناریوهای تنظیم مجدد ایمن بازنشانی می شوند، در حالی که نسخه های کنترل الکتریکی دوتایی موقعیت سوئیچ خود را پس از قطع برق به طور پیوسته حفظ می کنند تا وضعیت باز و بسته شدن شیر را برای قفل طولانی مدت خط لوله حفظ کنند. هر واحد مجهز به یک دکمه کناری دستی نصب شده در کناره است تا راه اندازی آفلاین و تست تعمیر و نگهداری راحت باشد. کویل‌ها از ولتاژهای جهانی AC/DC پرکاربرد با محافظت IP65 ضد گرد و غبار و ضد آب پشتیبانی می‌کنند، مناسب برای شرایط کاری سخت در تصفیه آب، خطوط لوله شیمیایی و کلیدزنی عمومی سیالات صنعتی. این سری از لحاظ ابعادی با پایه های منیفولد مشترک با سری های معادل 4 ولت سازگار است و از نصب محرک مستقل یا مونتاژ جزیره مرکزی سوپاپ از طریق منیفولدهای چند ایستگاهی پشتیبانی می کند. با رابط استاندارد تایید شده NAMUR، قابل تعویض با سری اصلی Airtac 4M، به عنوان یک جزء کنترل منطبق اختصاصی برای تنظیم خودکار روشن و خاموش کردن محرک‌های توپی و شیر پروانه‌ای پنوماتیک عمل می‌کند.

شیر برقی پایلوت جمع و جور SOLH 7V شامل انواع 5/2 و 5/3 جهته است که بازگشت فنر تک سیم پیچ، قفل دو سیم پیچ و سه عملکرد مرکزی را پوشش می دهد: مرکز بسته، اگزوز مرکزی، منبع فشار مرکزی. این دستگاه از طراحی یکپارچه اگزوز متمرکز داخلی با حدود 30 درصد ظرفیت جریان بالاتر نسبت به دریچه های سری 4 ولت سنتی استفاده می کند که دارای پاسخ سوئیچینگ ≤50 میلی ثانیه و حداکثر فرکانس کاری تا 5 هرتز است. سیم‌پیچ‌های برق بسیار کم، با مصرف برق DC 0.7W و AC 1.1VA، گرمای کمتری برای انرژی‌دهی مداوم تولید می‌کنند. مجموعه‌ای با اندازه کامل از M5 تا 3/8 اینچ ارائه شده است که از هر دو درگاه رزوه استاندارد و اتصالات سریع فشاری پشتیبانی می‌کند. سوپاپ‌ها را می‌توان به صورت جداگانه یا روی منیفولدهای آلومینیومی چند ایستگاهی برای صرفه‌جویی در فضای کابینت و ساده‌سازی لوله‌کشی هوای اصلی نصب کرد. محدوده فشار کاری 0.15 تا 0.8 مگاپاسکال ℃ با دمای کارآلومینی -20-0. بدنه سوپاپ عمر طولانی آب بندی را ارائه می دهد که به طور گسترده برای سوئیچینگ جهت سیلندر و کنترل پنوماتیک متمرکز در تمام خطوط تولید خودکار استفاده می شود.

شیر برقی 5 پورت پایلوت سری SOLH SY به طور کامل با شیرهای SMC منطبق از جمله مدل های SY3000 mini، SY5000 متوسط، SY7000 بزرگ و SY9000 بسیار بزرگ قابل تعویض است. این گزینه های مدار کامل را ارائه می دهد: سیم پیچ 5/2 تک/دو و 5/3 سه موقعیت با عملکردهای مرکز بسته، اگزوز مرکزی و عملکرد تامین فشار مرکزی. کویل های استاندارد 0.35 وات و کویل های اختیاری 0.1 وات کم مصرف انرژی، گرمای کمی برای انرژی دهی مداوم تولید می کنند. نسخه آزمایشی داخلی 0.1 تا 0.7 مگاپاسکال کار می کند، در حالی که نوع آزمایشی خارجی از محیط خلاء -100 کیلو پاسکال پشتیبانی می کند. قرقره مهر و موم شده تا 200 میلیون سیکل سوئیچینگ می رسد. درگاه های هوا برای مسیریابی لوله های انعطاف پذیر در کنار، بالا و پایین مرتب شده اند. سوپاپ‌ها از طراحی snap پلاگین سازگار با جزیره‌های شیر منیفولد SS5Y استفاده می‌کنند که امکان تعمیر و نگهداری تک سوپاپ را بدون جدا کردن کل بانک، با کانکتور پلاگین IP65 و رتبه پایه منیفولد IP67 را ممکن می‌سازد. رانرهای داخلی بهینه شده حدود 80 درصد جریان بالاتری نسبت به شیرهای قدیمی ارائه می دهند و مش فیلتر پایلوت داخلی از گیرکردن قرقره در اثر گرد و غبار جلوگیری می کند. به طور گسترده برای سوئیچینگ جهت سیلندر و کنترل پنوماتیک متمرکز در تجهیزات نیمه هادی، جوش خودرو، بسته بندی و اتوماسیون پزشکی استفاده می شود.

شیرهای برقی سیال معمولی بسته 2/2 طرفه سری SOLH 2S شامل دو خط کامل هستند: مدل‌های 030/050 با دهانه کوچک با عملکرد مستقیم و انواع با سوراخ بزرگ 150 تا 500 که توسط پایلوت کار می‌کنند، برای کنترل خاموش و روشن خودکار آب تمیز، هوای فشرده، خنک‌کننده برش، روغن مایع روان‌کننده و خطوط لوله ضعیف. نسخه مستقیم، راه‌اندازی فشار صفر را بدون حداقل محدودیت فشار دیفرانسیل، ویژگی‌های اندازه جمع‌وجور، جهت نصب جهانی و سوئیچینگ سریع میلی‌ثانیه را امکان‌پذیر می‌سازد، ایده‌آل برای کاربردهای ریز جریان کم فشار مانند خنک‌کننده ماشین ابزار تک نقطه‌ای، انشعاب‌های میکرو هوا/آب 3C و تجهیزات تمیزکننده کوچک. نوع آزمایشی به حداقل اختلاف فشار 0.05 مگا پاسکال برای باز شدن کامل نیاز دارد، جریان فوق العاده بزرگ را با سیم پیچ های کم گرمای کم وات ارائه می کند، مناسب برای هدرهای تخلیه کمپرسور هوا، خطوط اصلی آب پاشش و خطوط لوله تصفیه آب در گردش بالا. مهر و موم استاندارد لاستیک نیتریل NBR مجهز به مهر و موم های اختیاری مقاوم در برابر اسید و آب گرم EPDM درجه مواد غذایی است. استانداردهای بین‌المللی رزوه (PT/G/NPT) و ولتاژ جهانی سیم‌پیچ (DC12/24V، AC24/110/220V) در دسترس هستند که توسط دوشاخه DIN و گزینه‌های سیم‌کشی سرب سیم پشتیبانی می‌شوند. کویل های مقاوم در برابر حرارت امکان انرژی دهی مداوم طولانی مدت را فراهم می کنند. راهنمای انتخاب: نوع مستقیم برای خطوط لوله با فشار ساکن زیر 0.05MPa و جریان شاخه کوچک. نسخه پایلوت برای هدرهای اصلی G1/2 و بالاتر با فشار بالا پایدار و جریان گردش زیاد. مهر و موم EPDM برای آب گرم و سیالات مواد غذایی اجباری است.

شیر برقی سیال معمولی بسته 2/2 طرفه سری SOLH 2W با بدنه برنجی جامد شامل مدل‌های 030/050 با دهانه کوچک با عملکرد مستقیم و انواع 150 تا 500 با حفره بزرگ است که برای کنترل خاموش و روشن خودکار آب تمیز، هوای فشرده، مایع خنک‌کننده برش و روغن‌کاری ضعیف لوله‌ها طراحی شده است. نسخه مستقیم اقدام به راه اندازی فشار دیفرانسیل صفر بدون محدودیت فشار کاری حداقل، ویژگی های اندازه جمع و جور، جهت نصب جهانی و سوئیچینگ فرکانس بالا میلی ثانیه ای، ایده آل برای انشعاب های جریان میکرو با فشار پایین، مدارهای آب کمکی خلاء و خنک کننده تک نقطه ای برای ماشین ابزارهای کوچک است. نوع آزمایشی به حداقل فشار دیفرانسیل راه‌اندازی 0.05 مگا پاسکال نیاز دارد، جریان فوق‌العاده بزرگ را با سیم‌پیچ‌های کم‌مصرف کم‌مصرف ارائه می‌کند، مناسب برای خطوط تخلیه اصلی کمپرسور هوا، مدارهای آب پاشش اصلی مونتاژ عمومی و خطوط لوله با جریان بالا برای سیستم‌های تصفیه آب. مهر و موم استاندارد لاستیک نیتریل NBR مجهز به مهر و موم های اختیاری مقاوم در برابر حرارت و اسید EPDM درجه مواد غذایی است. چندین استاندارد بین‌المللی رزوه (PT/G/NPT) و ولتاژ سیم‌پیچ با برد کامل (DC12/24V، AC24/110/220V) در دسترس هستند که توسط سوکت‌های دوشاخه DIN برای سیم‌کشی کابینت و سیم‌های ضد آب IP65 برای تجهیزات بیرونی مرطوب پشتیبانی می‌شوند. کویل های مقاوم در برابر حرارت اجازه می دهد تا انرژی 24 ساعته مداوم و بدون فرسودگی را تامین کنند. دستورالعمل های انتخاب: برای خطوط لوله با فشار استاتیکی زیر 0.05 مگاپاسکال و جریان میکرو تک نقطه ای، نوع مستقیم عمل را انتخاب کنید. نوع پایلوت را برای هدرهای اصلی G1/2 و بالاتر با گردش خون بالا با فشار بالا انتخاب کنید. مهر و موم EPDM برای آب گرم، آب تصفیه شده و مایعات درجه مواد غذایی اجباری است.

سیلندر استاندارد میله سبک وزن SOLH MBB یک مدل سبک وزن ارتقا یافته است، 10 درصد سبکتر از سری سنتی MB و کاملاً مطابق با استانداردهای ISO15552 برای جایگزینی مستقیم سیلندرهای میله ای وارداتی است. با دارا بودن بالشتک هوای قابل تنظیم دو طرفه و کلاهک های انتهایی مربعی، استحکام بالا، صدای کم و عملکرد بدون روغن پایدار را تضمین می کند، مناسب برای شرایط کاری با بار متوسط ​​و فرکانس بالا. انواع مختلف و گزینه های نصب متنوع را پوشش می دهد که به طور گسترده در تجهیزات انتقال و ماشین آلات اتوماسیون عمومی استفاده می شود. با تولید انبوه بالغ و موجودی کافی، از عرضه دسته ای پایدار و صادرات در سراسر جهان پشتیبانی می کند.

سیلندر پروفیل بدون میله اتصال SOLH SAI با استاندارد ISO15552 مطابقت دارد و از نظر ابعاد با سری FESTO DNC و SE قابل تعویض است. با استفاده از بشکه آلومینیومی یکپارچه M شکل، به بالشتک هوای قابل تنظیم دو طرفه و پد الاستیک PPV و شیارهای حسگر دو طرفه مجهز شده است. انواع کامل شامل تک میله، میله دوبل، قابل تنظیم، قفل شدن و سیلندر یکپارچه با شیر SAIF است. از عملکرد بدون روغن با فشار شروع کم پشتیبانی می کند. اندازه حفره φ32 ~ 200 میلی متر، ضربه سفارشی تا 2000 میلی متر، و گزینه های مختلف نصب ISO. به طور گسترده در ماشین آلات بسته بندی، نوار نقاله و اتوماسیون ماشین ابزار استفاده می شود. تولید انبوه پایدار و موجودی کافی آن را به یک محرک خطی عمومی مقرون به صرفه برای تجهیزات اتوماسیون صادرات تبدیل کرده است.

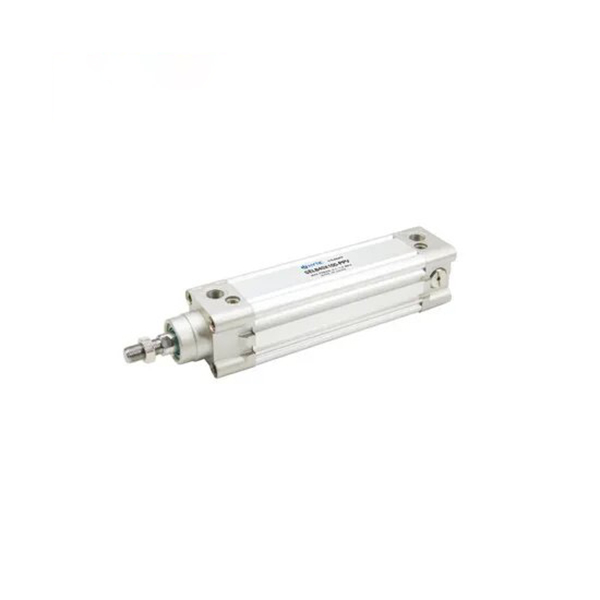

سیلندر مربعی استاندارد بدون میله بند SOLH SE مطابق با استانداردهای ISO15552 و VDMA24562 است که مستقیماً با سری FESTO DNC و SMC CP96S قابل تعویض است. بشکه آلومینیومی مربعی یکپارچه استحکام بالایی را ارائه می دهد، مجهز به بالشتک هوای قابل تنظیم دو طرفه و شیارهای سنسور 3 طرفه برای نصب انعطاف پذیر. انواع شامل تک میله، میله دوبل، قابل تنظیم ضربه و نوع قفل شونده BSE، مناسب برای کاربردهای با بار متوسط ​​و طولانی مدت با فرکانس بالا. بشکه آنودایز سخت از عملیات بدون روغن با گزینه های نصب متعدد پشتیبانی می کند که به طور گسترده برای ماشین ابزار، بسته بندی و اتوماسیون نوار نقاله استفاده می شود. خدمات سفارشی طولانی مدت، موجودی کافی و عرضه عمده ثابت برای تولیدکنندگان اتوماسیون جهانی.

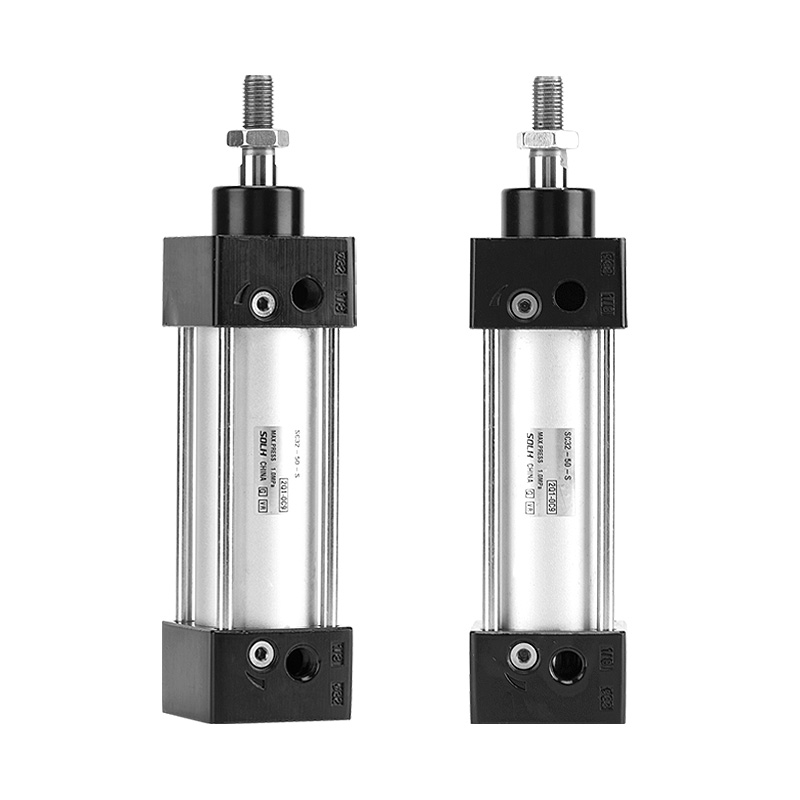

سیلندر استاندارد میله اتصال اقتصادی SOLH SC از چهار میله اتصال برای بستن درپوش های انتهایی با استحکام بالا و مقاومت در برابر ضربه استفاده می کند که به طور گسترده به عنوان محرک پنوماتیک عمومی مورد استفاده قرار می گیرد. اندازه سوراخ‌ها در محدوده φ32 تا 250 میلی‌متر است، مجهز به بالشتک هوای قابل تنظیم دو طرفه برای کاهش ضربه و سر و صدا. انواع آن عبارتند از تک میله، میله دوبل SCD، SCJ قابل تنظیم و سیلندر قفل شونده SCL. حلقه مغناطیسی داخلی برای کلیدهای مغناطیسی CMSG/DMSG اختیاری است که از عملکرد بدون روغن پشتیبانی می کند. بدنه کوتاه تر از سیلندرهای پروفیل ISO با سوراخ برابر با قیمت رقابتی. چندین نوع نصب برای فشار دادن، جابجایی و موقعیت یابی روی نوار نقاله، بسته بندی و خطوط مونتاژ موجود است. موجودی کافی از سفارشات صادرات فله پشتیبانی می کند.
