دریچه پاپت مکانیکی 2/3 پورت متوسط ​​سری VM2 (VM200).

نام تجاری: SOLH توسط Richge Technology

موقعیت یابی محصول

     سری VM2 (VM200) یک دریچه پاپت مکانیکی 2/3 پورت متوسط ​​است که به طور کامل با مدل های استاندارد SMC قابل تعویض است. با استفاده از ساختار آب بندی پاپت قابل اعتماد، دارای ظرفیت جریان بالا قابل توجه (Cv≈0.87)، پورت استاندارد جهانی Rc1/4، ساختار صنعتی قوی و سرهای محرک قابل تعویض کامل است. این شیر کنترل مکانیکی اصلی برای تشخیص حد ضربه، عملکرد دستی و سوئیچ کردن مدار هوا در انواع ماشین آلات خودکار است.

مشخصات فنی اصلی

  1 پارامترهای اساسی

     -- کد سری: VM200 (نام کوتاه VM2)

     - انواع مدار: 2 پورت (VM22x)، 3 پورت (VM23x، معمولاً NC بسته به عنوان استاندارد)

     -- ساختار: نوع پاپت با عملکرد مستقیم با آب بندی عالی و عمر طولانی

     -- سیال قابل استفاده: هوای فشرده، گاز بی اثر

     - محدوده فشار عملیاتی: 0 ~ 1.0 MPa (ناسازگار با خلاء)

     - دمای محیط و متوسط: -5 ~ 60 + ℃ (بدون یخ زدن مجاز است)

     -- پورت موضوع: Rc1/4 (02); اختیاری NPT1/4 (N02)، G1/4 (F02)

     - عملکرد جریان: سطح مقطع موثر 19 میلی‌متر مربع، Cv = 0.87

     -- وزن خالص: مدل استاندارد 90 گرم

     - چیدمان لوله: پورت جانبی (01)، پورت پایین (00)

     -- روغن کاری مورد نیاز: بدون روغن کاری. روغن کاری توربین ISO VG32 اختیاری است

  2. ابعاد کلی بیرونی (میلی متر)

     - نسخه درگاه جانبی: 17 × 44 × 25

     - نسخه پایین پورت: 17 × 44 × 30

تعریف مدار و منطق کاری (3 پورت / 2 پورت)

  1. مدل 3 پورت (VM23x، پرکاربردترین)

     -- پورت 1 (P): ورودی اصلی تامین هوا

     -- پورت 2 (A): کنترل خروجی سیگنال

     -- پورت 3 (R): درگاه اگزوز

     -- NC به طور معمول بسته منطق: غیر فعال → P قطع شده از A، A متصل به R. پس از فعال سازی → P به A متصل می شود، A اگزوز R را قطع می کند

  2. مدل 2 پورت (VM22x)

     -- پورت 1 (P): ورودی سیال

     -- پورت 2 (A): خروجی کنترل

     -- به طور معمول بسته: کانال هوا با فشار دادن باز می شود، بلافاصله پس از رها کردن قطع می شود

نمونه کارها سر محرک کامل قابل تعویض

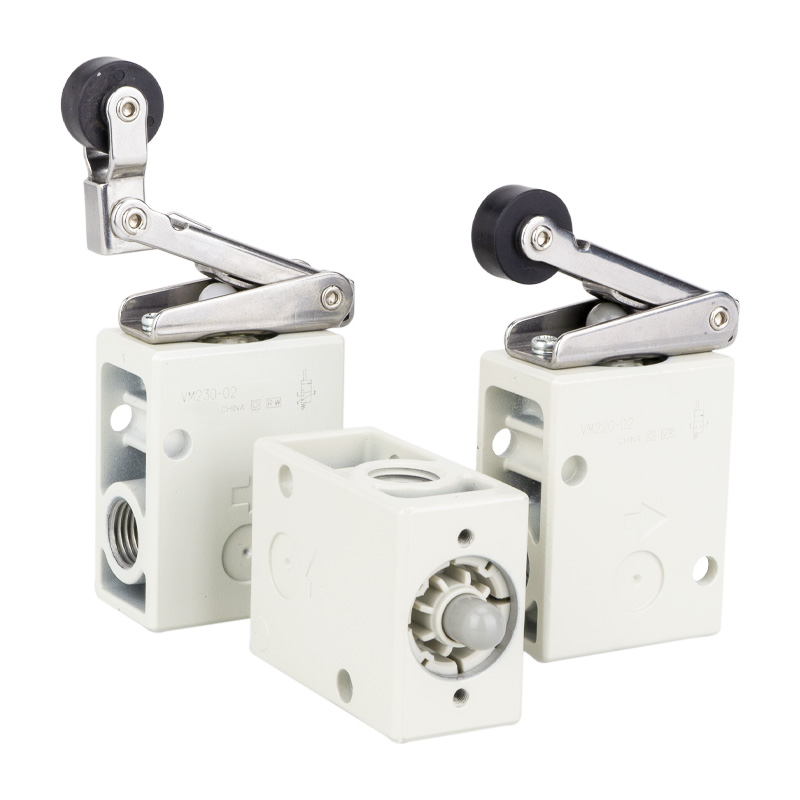

 1. نوع اهرم غلتکی (برای تشخیص حد سکته مغزی، محبوب ترین)

     -- VM231/221: اهرم غلتکی پلاستیکی استاندارد POM

     - VM231S/221S: غلتک فولادی سخت شده برای شرایط کاری مقاوم در برابر سایش

     -- VM233/223: اهرم غلتکی ضد برگشت یک طرفه

  2. نوع پیستون مستقیم

     VM230/220: پیستون فشار مستقیم استاندارد

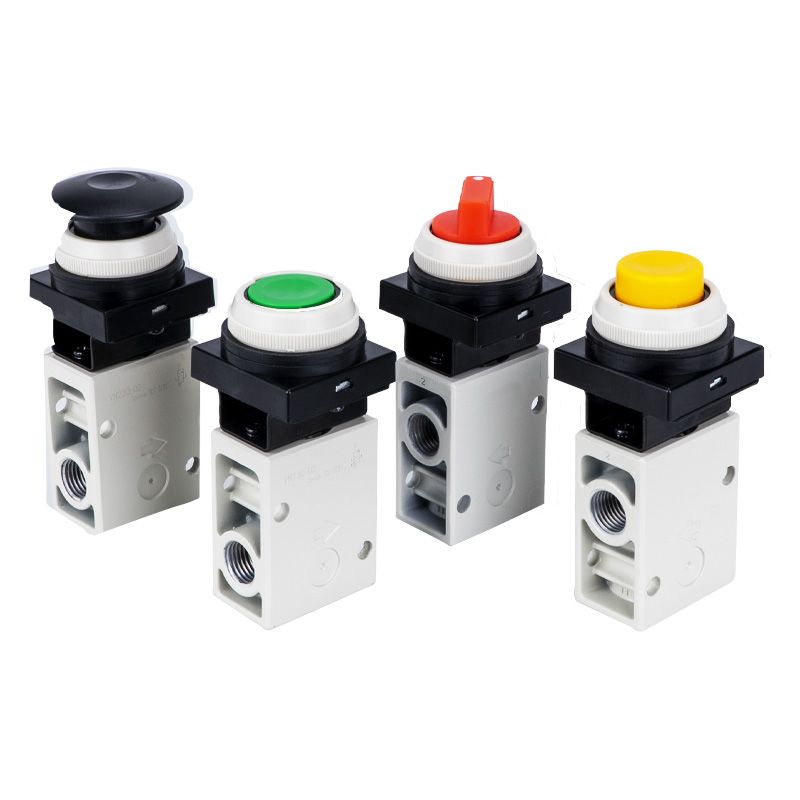

3. نوع دکمه فشاری (برای عملیات دویدن دستی)

     -- VM232/222: دکمه فشاری استاندارد تخت

     - VM232Y/222Y: سر قارچ زرد با دید بالا برای توقف اضطراری

     -- VM232G/222G: دکمه فشاری نشانگر سبز رنگ

 4. محرک های ویژه اختیاری

     اهرم لولا، اهرم ضامن، دستگیره چرخشی قابل قفل، اهرم دو طرفه و سایر سر ماشه های سفارشی

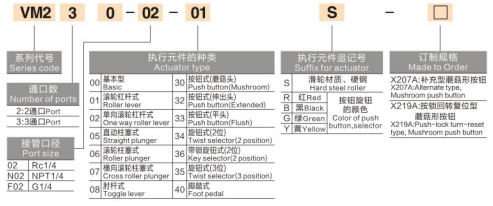

 توضیح کد مدل

   1. (مثال: VM231-02-01S)

     -- VM231: مدار 3 پورت + محرک اهرم غلتکی

     -- 02: اندازه رشته پورت (Rc1/4=02؛ N02=NPT1/4؛ F02=G1/4)

     -- 01: چیدمان پورت جانبی (00 = چیدمان درگاه پایین)

     -- S: غلتک فولادی سخت شده (بدون پسوند = غلتک استاندارد POM)

     - پسوند رنگ: A=مشکی استاندارد. Y= قارچ زرد; G=دکمه سبز

  2. مدل های استاندارد رایج

     -- VM231-02-01A: 3 پورت، غلتک POM، Rc1/4، پورت جانبی (مدل همه منظوره جهانی)

     -- VM231S-02-01A: غلتک فولادی 3 پورت، Rc1/4، پورت جانبی (شرایط کاری مقاوم در برابر سایش سنگین)

     -- VM230-02-00A: 3 پورت، پیستون مستقیم، پورت پایین

     -- VM232Y-02-01A: 3 پورت، دکمه توقف اضطراری قارچ زرد، پورت جانبی

مزایای محصول اصلی

     - عملکرد جریان بالا متوسط: Cv=0.87، تقریباً 8 برابر ظرفیت جریان بیشتر از mini VM1 (Cv=0.11)، مدارهای پنوماتیکی با جریان متوسط ​​کاملاً منطبق است.

     - پورت جهانی Rc1/4: اندازه رشته اصلی استاندارد برای تجهیزات اتوماسیون با سازگاری بین مدل های عالی

     - آب بندی پاپت قابل اعتماد: سفتی خوب، مقاومت در برابر آلودگی گرد و غبار، پاسخ سریع و عمر مفید طولانی

     - پشتیبانی از طرح لوله دوگانه: گزینه های درگاه جانبی و پایینی برای چیدمان نصب پانل متراکم انعطاف پذیر

     - پوشش کامل محرک: اهرم غلتکی، پیستون، دکمه صاف و سر قارچ موجود برای پوشش محدودیت مکانیکی، حرکت دستی و توقف اضطراری همه حالات

     - ساخت و ساز مقاوم سنگین: بدنه شیر فلزی. غلتک فولادی سخت شده پسوند S اختیاری برای عملیات سخت صنعتی مداوم

     - طراحی بدون روغن کاری: حجم کار تعمیر و نگهداری کم، عملیات مدار هوای تمیز و سازگار با محیط زیست

سناریوهای کاربردی معمولی

     - سنجش حد حرکت تجهیزات: تشخیص موقعیت کامل سیلندر / میز اسلاید با محرک اهرم غلتکی

     - کنترل حرکت دستی: راه اندازی دستگاه در محل و عملکرد پانل از طریق دکمه فشاری

     - قفل اضطراری ایمنی: سر قارچ زرد برای قطع سریع مدار هوا

     -- جابجایی و سوئیچینگ فیکسچر: کنترل حلقه پنوماتیکی گیره / باز کردن گیره

     - خطوط تولید خودکار: سیگنال موقعیت ایستگاه کاری و مدارهای قفل ایمنی مکانیکی

     - ماشین آلات بسته بندی، نساجی و چاپ: حلقه های کنترل ماشه مکانیکی با فرکانس بالا

مقایسه انتخاب: جدول مرجع سریع VM1 VS VM2

خلاصه یک جمله

     شیر پاپت مکانیکی سایز متوسط ​​SOLH VM2 مجهز به درگاه جهانی Rc1/4، ظرفیت جریان بالا Cv=0.87، محرک‌های قابل تعویض با برد کامل و گزینه‌های لوله‌کشی دو طرفه/پایین است که به عنوان دریچه کنترل مکانیکی استاندارد برای تمام مدارهای سوئیچینگ پنوماتیک اتوماسیون صنعتی عمل می‌کند.
