VM1 (VM100) سری Mini 2/3 Port Mechanical Poppet Valve

نام تجاری: SOLH توسط Richge Technology

 موقعیت یابی محصول

     سری VM1 (VM100) یک شیر پاپت مکانیکی 2/3 پورت مینیاتوری است که به طور کامل با مدل های اصلی SMC قابل تعویض است. این ساختار آب بندی قابل اعتماد با طرح کلی سبک وزن فوق العاده فشرده، محدوده فشار عملیاتی گسترده ای که خلاء و فشار مثبت را پوشش می دهد، و سرهای محرک قابل تعویض فراوان را اتخاذ می کند. به طور گسترده ای برای تشخیص موقعیت تجهیزات، سنجش حد ضربه، عملکرد دستی دویدن و سوئیچینگ مدار کوچک هوا در ماشین آلات خودکار فشرده استفاده می شود.

مشخصات فنی اصلی (سری VM100 / VM1)

  1 پارامترهای اساسی

     - انواع مدار: 2 پورت (NC / NO)، 3 پورت (N.C. / N.O.)

     -- ساختار: نوع پوپت با عملکرد مستقیم با عملکرد آب بندی محکم

     -- سیال قابل استفاده: هوای فشرده، گاز بی اثر

     - محدوده فشار عملیاتی: -100kPa ~ 1.0MPa (سازگار با خلاء)

     -- دمای محیط و متوسط: -5 ~ 60+ ℃ (بدون یخ داخلی)

     - اندازه‌های رزوه پورت: M5، Rc1/8 (NPT1/8 و G1/8 اختیاری)

     - ظرفیت جریان: Cv=0.11، سطح مقطع موثر 2.5mm²

     - وزن خالص: درگاه جانبی نسخه 60 گرم، پورت پایین نسخه 67 گرم (فوق العاده سبک)

     - گزینه‌های طرح‌بندی لوله‌کشی: درگاه کناری، درگاه پایین

     -- نیاز به روغن کاری: عملکرد بدون روغن کاری

  2. ابعاد کلی

     -- مدل پورت جانبی: 11 × 36 × 16 میلی متر

     -- مدل پورت پایین: 11 × 28 × 25 میلی متر

 تعریف مدار و منطق کاری (3 پورت / 2 پورت)

   1. نوع 3 پورت (VM13x، محبوب ترین) · پورت 1 (P): ورودی تامین هوا

     -- پورت 2(A): خروجی را کنترل کنید

     -- پورت 3 (R): درگاه اگزوز

     -- NC به طور معمول بسته: فعال نشده → P از A قطع شده است، A متصل به R

     -- Normally Open NO: Unactuated → P متصل به A، A از R قطع شده است

   2. نوع 2 پورت (VM12x)

     -- پورت 1(P): ورودی سیال

     -- پورت 2 (A): خروجی کنترل

     - منطق به طور معمول بسته: گذرگاه هوا با فشار دادن باز می شود، پس از رهاسازی قطع می شود

طیف کاملی از سرهای محرک قابل تعویض

 1. نوع پایه پیستون مستقیم

     -- VM130 / VM120: پیستون ضربه ای استاندارد 4.8 میلی متری

     -- VM130U / VM120U: پیستون کوتاه 2.5 میلی متری

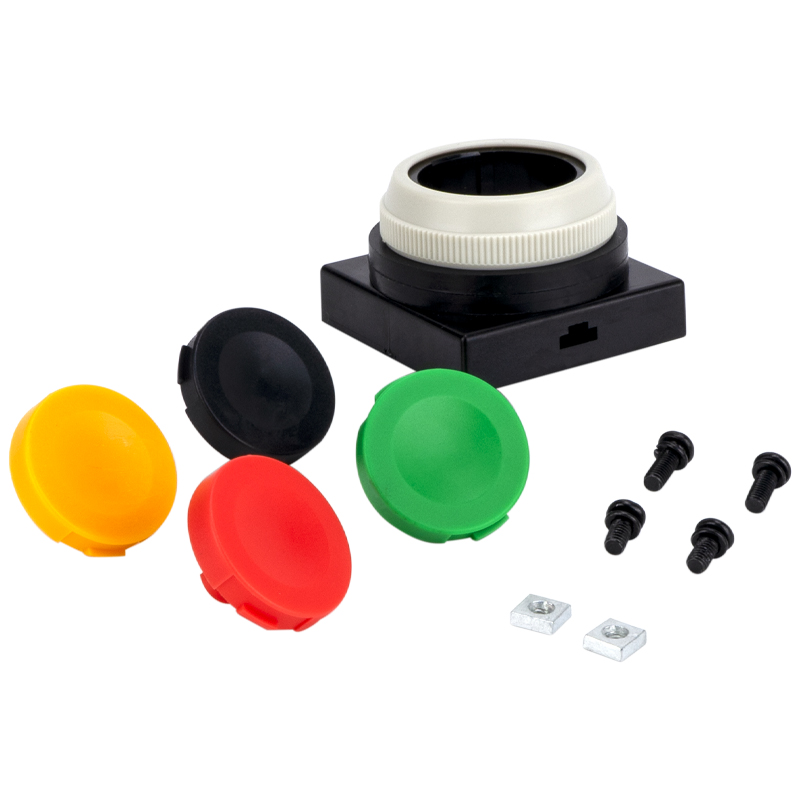

 2. نوع فشاری (عملیات دویدن دستی)

     -- VM132 / VM122: دکمه فشاری استاندارد تخت

     -- VM132Y / VM122Y: سر قارچ زرد برای توقف اضطراری و دید بالا

     -- VM132G / VM122G: دکمه فشاری نشانگر سبز رنگ

  3. نوع اهرم غلتکی (کشش و تشخیص حد)

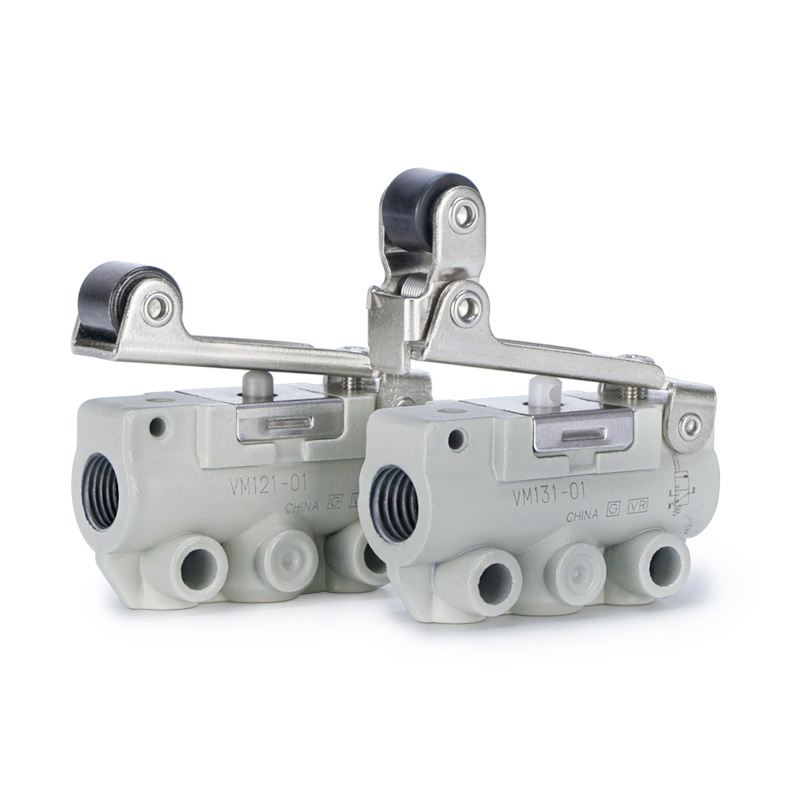

     -- VM131 / VM121: اهرم غلتکی مستقیم استاندارد

     -- VM131U / VM121U: اهرم غلتکی مسافرتی کوتاه

     -- VM133 / VM123: اهرم غلتکی ضد برگشت یک طرفه

  4. محرک های اضافی اختیاری

     اهرم لولا، اهرم ضامن، دستگیره چرخشی قابل قفل و سر ماشه سفارشی تر

 توضیح کد مدل

  1.  (مثال: VM131-01-01A)

     -- VM131: مدار 3 پورت + محرک اهرم غلتکی

     -- 01: کد رشته پورت (M5=M5؛ Rc1/8=01؛ NPT1/8=N01؛ G1/8=F01)

     -- 01: طرح‌بندی درگاه جانبی (02 = طرح‌بندی درگاه پایین)

     -- کد پسوند: A=standard; Y= قارچ زرد; G=دکمه سبز؛ U=سکته مغزی کوتاه

  2. مدل های استاندارد رایج

     -- VM131-01-01A: اهرم غلتکی 3 پورت، Rc1/8، پورت جانبی (پرکاربردترین)

     -- VM132-M5-00A: دکمه تخت 3 پورت، رشته M5، پورت پایین

     -- VM130U-01-N01Y: پیستون کوتاه 3 پورت، NPT1/8، سر اضطراری قارچ زرد

مزایای محصول اصلی

     - بسیار کوچک و فوق سبک: فقط 60 گرم با عرض باریک 11 میلی متر، مناسب برای جاسازی دستگاه داخلی و نصب انباشته پانل متراکم

     - محدوده فشار جهانی گسترده: سازگار با خلاء کامل تا فشار مثبت 1.0MPa برای کنترل مدار چند منظوره

     -- ساختار آب بندی بادوام: هوابندی عالی، عمر طولانی و مقاومت قوی در برابر آلودگی گرد و غبار

     - لوله کشی و نصب انعطاف پذیر: گزینه های درگاه جانبی / پایین، نصب جانبی، نصب در پایین، پایه براکت اختیاری (VM1-B)

     -- طراحی بدون روغن کاری: هزینه نگهداری کم و عملکرد حلقه هوای تمیز

     - مجموعه کامل محرک: با دویدن دستی، محدودیت سکته مغزی، توقف اضطراری ایمنی و تمام سناریوهای کار ماشه مکانیکی مطابقت دارد.

سناریوهای کاربردی معمولی

     -- سوئیچ های حد حرکت دستگاه: تشخیص بازخورد موقعیت سیلندر تمام ضربه

     -- راه‌اندازی دستی و راه‌اندازی تجهیزات: مدارهای هوای آزمایش دستی دکمه‌ای پانل

     - قفل ایمنی و حلقه های توقف اضطراری: محرک سر قارچ زرد برای ایمنی دستگاه

     -- مینی جیگ ها و وسایل گیره: سوئیچینگ پنوماتیکی گیره/بازکن

     - مدارهای کنترل خلاء: سوئیچینگ پایدار در شرایط خلاء -100 کیلو پاسکال

     - تجهیزات اتوماسیون عمومی: سیگنال هوای ماشه مکانیکی و مدارهای بازخورد موقعیت

خلاصه یک جمله

     سوپاپ مینیاتوری مکانیکی SOLH VM1 دارای بدنه فشرده 60 گرمی فوق سبک، آب بندی پاپت قابل اعتماد، محدوده عملیاتی خلاء کامل ~ 1.0 مگا پاسکال، طرح درگاه دو طرفه/پایین و سرهای محرک کامل قابل تعویض است که به عنوان دریچه کنترل هوای ماشه مکانیکی ترجیحی برای تمام تجهیزات کوچک خودکار عمل می کند.
