نام تجاری: SOLH توسط Richge Technology

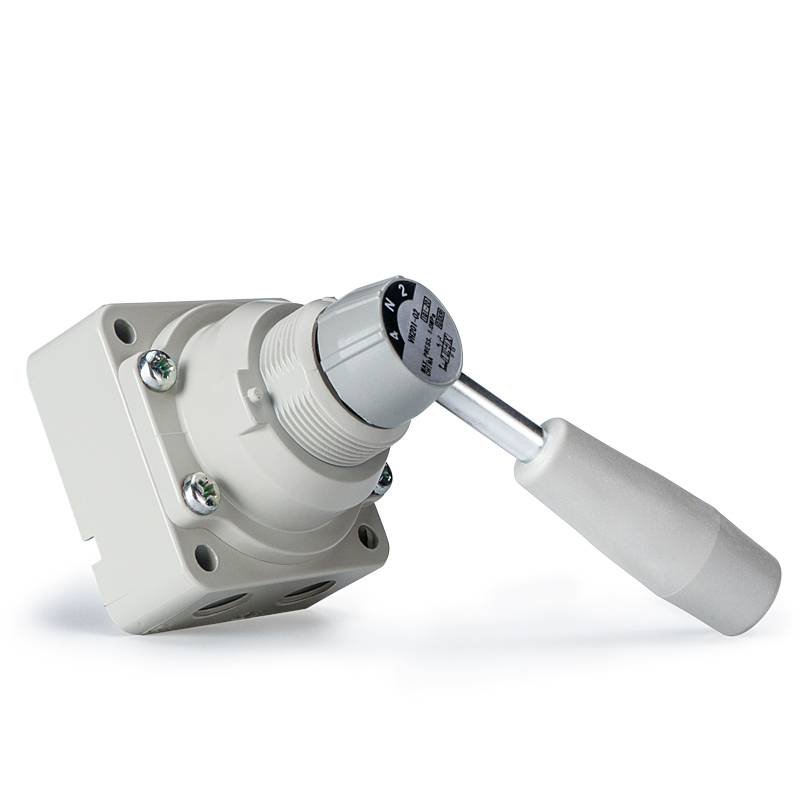

سری VH یک شیر دستی دوار 4 جهته است که با چرخش دسته 90 درجه برای تغییر مدارهای هوا کار می کند. این به طور گسترده ای برای تغییر جهت دستی، راه اندازی تجهیزات، توقف اضطراری و سوئیچ منبع هوا در سیستم های پنوماتیک، دارای ساختار مکانیکی ساده، قابلیت اطمینان پایدار و نشان دادن موقعیت بصری واضح استفاده می شود.
-- نوع سوپاپ: شیر قرقره دوار دستی 4 طرفه
- حالت عملیات: چرخش دسته 90 درجه برای تغییر موقعیت
-- تعریف پورت: ورودی منبع تغذیه P، درگاههای خروجی کار A/B، درگاه اگزوز R
- سه عملکرد استاندارد مرکز:
1. مرکز بسته (مدل 200/210): تمام پورت ها در موقعیت مرکزی مهر و موم شده اند تا فشار سیلندر را حفظ کنند.
2. اگزوز مرکزی (مدل 201/211): پورت A و B متصل به اگزوز برای آزادسازی فشار کامل
3. 2-موقعیت (مدل 202/212): بدون موقعیت مرکزی، فقط دو حالت P→A / P→B
- ساختار آب بندی: مهر و موم قرقره چرخشی دقیق با نشت داخلی بسیار کم
-- گزینههای نصب: لولهکشی جانبی / لولهکشی پایین؛ نصب پانل / نصب مستقیم بدنه شیر.
1. پارامترهای عمومی جهانی
-- سیال قابل استفاده: هوای فشرده
- فشار اثبات: 1.5 مگاپاسکال
-- حداکثر فشار عملیاتی: VH200/300/400: 1.0 مگاپاسکال VH600: 0.7 مگا پاسکال
- دمای محیط و متوسط: -5 ~ 60 + ℃ (بدون یخ زدن مجاز است)
-- زاویه چرخش عملکرد: 90 درجه
-- روغن کاری مورد نیاز: بدون روغن کاری. روغن کاری توربین ISO VG32 اختیاری است
-- مواد: بدنه شیر - آلیاژ روی / آلومینیوم ریختهگری شده؛ دسته - رزین مهندسی
2. جدول پارامتر اندازه و پورت سری
|
کد سری |
اندازه پورت Rc |
عملکرد مرکز |
وزن خالص |
| VH200/210 |
1/4 اینچ |
مرکز 3 موقعیت بسته است |
0.38 کیلوگرم |
| VH201/211 |
1/4 اینچ |
اگزوز مرکزی 3 موقعیت |
0.38 کیلوگرم |
| VH202/212 |
1/4 اینچ |
2- موقعیت بدون مرکز |
0.38 کیلوگرم |
| VH300/310 |
3/8 اینچ |
مرکز 3 موقعیت بسته است |
0.42 کیلوگرم |
| VH400/410 |
1/2، 3/4 اینچ |
مرکز 3 موقعیت بسته است |
0.8-1.2 کیلوگرم |
| VH600 |
3/4"، 1" |
مرکز 3 موقعیت بسته است |
2.0 کیلوگرم |

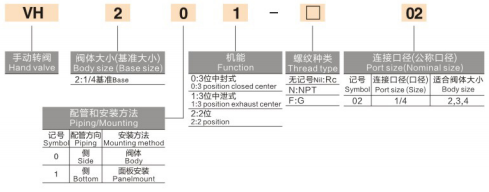

1. مثال: VH210-02
-- VH: کد سری پایه
-- 2: کد اندازه (2=1/4"، 3=3/8، 4=1/2، 6=1")
-- 1: طرح لوله کشی (0 = پورت جانبی، 1 = پورت پایین)
-- 0: عملکرد مرکز (0 = مرکز بسته، 1 = اگزوز مرکزی، 2 = 2 موقعیت)
-- 02: کد اندازه پورت (02=1/4، 03=3/8، 04=1/2، 06=3/4، 10=1")
2. مدل های استاندارد محبوب
-- VH210-02: لوله کشی 1/4 اینچی، مرکز 3 موقعیت بسته (پرکاربردترین)
-- VH200-02: لوله کشی جانبی 1/4 اینچ، مرکز 3 موقعیت بسته است
-- VH201-02: لوله کشی جانبی 1/4 اینچ، اگزوز مرکزی 3 موقعیت
-- VH310-03: 3/8 اینچ لوله کشی پایین، مرکز 3 موقعیت بسته است
1. عملیات بصری با قفل موقعیت داخلی
دسته چرخشی 90 درجه با موقعیت سوئیچ به وضوح قابل مشاهده؛ قفل موقعیت مکانیکی یکپارچه از عملکرد نادرست تصادفی جلوگیری می کند.
2. سه گزینه عملکرد مرکزی برای شرایط کاری متنوع
-- مرکز بسته (200/210): حفظ فشار گیره سیلندر در هنگام خاموش شدن تجهیزات
-- اگزوز مرکزی (201/211): کاهش فشار ایمن و تهویه کامل سیستم برای تعمیر و نگهداری
-- 2-موقعیت (202/212): سوئیچینگ ساده دو جهته بدون موقعیت نگه داشتن میانی
3. طراحی چند کوه بسیار انعطاف پذیر
پشتیبانی از هر دو لوله کشی جانبی و لوله کشی پایین. دو روش نصب موجود است: نصب پانل فلاش یا ثابت کردن مستقیم بدنه شیر.
4. عمر طولانی و بدون نیاز به تعمیر و نگهداری
ساختار آب بندی دوار با دوام با مقاومت فوق العاده در برابر گرد و غبار و آلودگی؛ نیازی به روغن کاری یا نگهداری معمولی نیست.
- سوئیچینگ دو طرفه دستی برای سیلندرهای پنوماتیکی
- کنترل دستی موقت، تهویه فشار در طول راه اندازی و نگهداری تجهیزات
- ایزولاسیون توقف اضطراری و قطع منبع هوا برای قفل ایمنی دستگاه
-- ایستگاه های ماشه دستی برای تجهیزات تولید نیمه اتوماتیک
- میزهای تست نمایش مدار پنوماتیک و کنترل پایه
شیر دستی چرخشی 4 طرفه SOLH VH دارای عملکرد چرخشی 90 درجه، سه عملکرد مرکزی قابل تعویض، گزینههای لولهکشی جانبی/پایین و روشهای نصب پنل/شیر دوتایی است که به عنوان یک جزء استاندارد جهانی برای سوئیچینگ پنوماتیک دستی، راهاندازی در محل و ایزولهسازی مدار هوای ایمنی عمل میکند.
