ژنراتور خلاء چند مرحله ای سری PBM/PBX

ژنراتورهای خلاء چند مرحله ای مینی سری PBM/PBX SOLH Piab به سبک 2 مرحله ای، طراحی فوق نازک قابل انباشته (تا 16 لایه). PBM ساخته شده در نسخه های صدا خفه کن کارتریج خارجی / PBX. A بدون سوپاپ، سوپاپ تامین B، C فول مولتی انرژی (سوپاپ تامین+شکست، سوئیچ فشار دیجیتال، دریچه گاز قابل تنظیم). خلاء 85~-90kPa، جریان مکش 30-185L/min، DC24V/12V. ایده آل برای ربات EOAT، ماژول های چند مکنده فنجانی و جابجایی فوم/کارتن متخلخل.

ارسال استعلام

توضیحات محصول

اجکتور خلاء چند مرحله ای چند مرحله ای مینی سری PBM / PBX | مولد جاروبرقی قابل پشته Piab Style

نام تجاری: SOLH توسط Richge Technology | ژنراتور خلاء 2 مرحله ای ونتوری انباشته شدنی فوق العاده نازک

1. بررسی اجمالی محصول

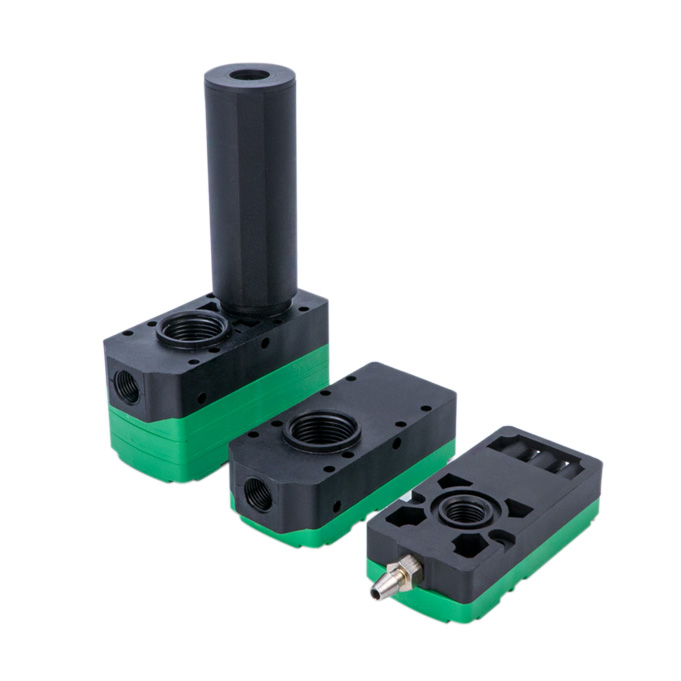

PBM / PBX، مینی ژنراتورهای خلاء دو مرحله ای پخش کننده چند مرحله ای به سبک Piab هستند که به عنوان ژنراتورهای خلاء چند انرژی نیز شناخته می شوند. آنها طراحی ماژولار انباشته با بدنه سبک وزن فوق العاده نازک را اتخاذ می کنند. PBM نسخه استاندارد صدا خفه کن داخلی است، در حالی که PBX از نوع صدا خفه کن خارجی مرکب است. سه نسخه کاربردی موجود است: نوع A بدون دریچه، نوع B با دریچه تامین، مدل یکپارچه چند انرژی کامل نوع C.

موقعیت هسته: ردپای فشرده، مصرف کم هوا و جریان مکش زیاد. پشتیبانی از انباشته چند لایه منیفولد با کنترل مستقل برای مکش های متعدد. ایده آل برای ربات EOAT، قطعات کار پالت سازی و متخلخل با مکنده فوم.

• PBM Standard Mini: صدا خفه کن داخلی، بدنه باریک، صدای کم، مناسب برای مونتاژ تک واحدی یا انباشته

• سانترال X-mini نوع مرکب: کارتریج صدا خفه کن خارجی قابل جابجایی، خلاء نهایی بالاتر، جریان بیشتر و اتلاف گرما بهتر، طراحی شده برای عملکرد مداوم چرخه بالا

نمرات اندازه: 5 / 10 / 20 / 30. عدد نشان دهنده قدرت پمپ خلاء معادل (0.05~0.3kW) است. نسخه های کاربردی: یک سوپاپ پایه، یک شیر تامین یکپارچه B، مدل C کامل چند انرژی (شیر تامین + شیر شکست + تشخیص فشار خلاء + دریچه گاز شکست خلاء قابل تنظیم).

2. قانون کدگذاری مدل

مثال: PBM10-B-K15L-FN / PBX20-C-K15M-FN

• PBM / سانترال

￮ PBM: نوع مینی استاندارد با صدا خفه کن داخلی

￮ سانترال: از نوع ترکیبی X-mini با کارتریج صدا خفه کن خارجی

• 10: کد سایز (5/10/20/30)

￮ 5: جریان میکرو کوچک، اجزای کوچک

￮ 10: جریان کوچک-متوسط، قطعات کوچک 3C

￮ 20: پرفروش ترین کتاب با جریان متوسط، کارتن، فیلم و فنجان مکش فوم

￮ 30: جریان بزرگ، ورق متخلخل با مساحت بزرگ و پالت سازی

• A/B/C: نسخه کاربردی

￮ A: واحد پایه بدون شیر، فقط بدنه ژنراتور، توسط شیر برقی خارجی کنترل می شود

￮ ب: نسخه تک سوپاپ، شیر برقی داخلی، شیر نگهدارنده فشار یک طرفه اختیاری، خلاء طبیعی

￮ ج: نسخه کامل چند انرژی، سوپاپ تامین + شیر قطع خلاء + سوئیچ فشار خلاء دیجیتال + دریچه گاز قابل تنظیم

• K1: کد ترکیبی سوپاپ، K1 = شیر تغذیه معمولی بسته + شیر قطعی معمولی بسته

• 5/6: ولتاژ کویل: 5=DC24V, 6=DC12V

• L/M: مشخصات سرب سیم

• FN: خروجی سوئیچ فشار (NPN/PNP، واحد اختیاری kPa/inHg)

نمونه سفارش: PBM20-C. تعریف: صدا خفه کن داخلی استاندارد PBM، سایز 20، مدل پر انرژی نوع C، شیر تامین و شکست یکپارچه، زنگ خلاء قابل تنظیم و زنگ تشخیص خلاء.

3. PBM VS PBX تفاوت هسته

مورد	PBM (استاندارد مینی)	سانترال (Compound X-mini)
ساختار صداگیر	صدا خفه کن داخلی یکپارچه، بدون کارتریج بیرون زده	کارتریج صدا خفه کن خارجی قابل جابجایی مجزا
ابعاد کلی	نازک تر، ارتفاع کم برای نصب محکم	صدا خفه کن به سمت بیرون بیرون زده است، مشخصات کمی بالاتر
خلاء نهایی	-85 کیلو پاسکال	-90 کیلو پاسکال
جریان مکش	انتخاب و مکان متوسط، متناوب	بالاتر، برای عملکرد مداوم سیکل بالا
سطح نویز	52 ~ 62 دسی بل	55~65dB (کارتریج صداگیر برای کاهش نویز)
برنامه	فضای نصب محدود، ربات EOAT، چرخه معمولی	فنجان مکش فوم با جریان مداوم طولانی مدت

4. مقایسه عملکرد نسخه A/B/C

نسخه	شیر تامین	دریچه شکست خلاء	تشخیص فشار خلاء	شیر نگهدارنده یک طرفه	استفاده
بدون دریچه پایه	❌ خیر	❌ خیر	❌ خیر	اختیاری	تجهیزات کم هزینه، کنترل شیر برقی خارجی
B تک سوپاپ	✅ شیر تامین توکار	❌ رهاسازی طبیعی	❌ خیر	اختیاری	فقط جذب خلاء، بدون انتشار سریع دمش
C نسخه کامل چند انرژی	✅ شیر تامین	✅ سوپاپ شکست + دریچه گاز قابل تنظیم	✅ سوئیچ فشار دیجیتال NPN/PNP	✅ استاندارد	انتخاب ربات پرسرعت، زنگ هشدار قطعه مفقود، جلوگیری از ضربه زدن قطعه کار نازک، مدل پرچمدار

5. خلاصه مشخصات فنی

مورد پارامتر	مشخصات استاندارد
اصل کار	تولید خلاء ونتوری چند مرحله ای پخش کننده دو مرحله ای
رسانه تامین هوا	هوای فشرده فیلتر شده خشک، روان کننده مه روغن اکیدا ممنوع است
فشار عرضه	0.4~0.6MPa، حداکثر 0.7MPa، توصیه شده 0.45~0.5MPa
دمای عملیاتی	-20℃ ~ +80 ℃، مهر و موم FKM اختیاری برای محیط خورنده
ولتاژ سیم پیچ (مدل های شیر B/C)	DC24V (اصلی)، DC12V اختیاری
مواد مهر و موم	لاستیک نیتریل استاندارد NBR؛ V=FKM fluororrubber، E=EPDM سفارشی
اتصال پورت	G1/8، رزوه G3/8، اتصالات تک لمسی اختیاری Φ4/Φ6

عملکرد @0.5MPa فشار منبع

مدل	حداکثر جریان مکش L/min	خلاء نهایی
PBM5 / PBX5	30 تا 34	-85 / -90 کیلو پاسکال
PBM10 / PBX10	60 تا 70	-85 / -90 کیلو پاسکال
PBM20 / PBX20	120 تا 140	-85 / -90 کیلو پاسکال
PBM30 / PBX30	170 تا 185	-85 / -90 کیلو پاسکال

6. راهنمای انتخاب

PBM یا PBX را انتخاب کنید

• ✅ PBM: فضای نصب محدود، ربات EOAT، چرخه متناوب منظم، بدون نیاز به صدا خفه کن بیرون زده

• ✅ سانترال: فنجان مکش فوم، کارتن متخلخل، کارکرد مداوم طولانی مدت، جریان بیشتر و خلاء مورد نیاز

نسخه A / B / C را انتخاب کنید

• ✅ نسخه C چند انرژی: کاربرد ربات، دمیدن سریع + هشدار تشخیص قطعه مفقود، کاهش دریچه های خارجی و لوله کشی (ترجیحا)

• ✅ نسخه B: بودجه محدود، بدون خلاء دمنده، قطعه کار آزاد شده توسط وزن خود

• ✅ نسخه A: ثابت با شیر برقی خارجی موجود، کمترین هزینه خرید

ویژگی منیفولد قابل انباشته (مزیت کلیدی PBM/PBX)

PBM5 می تواند تا 16 لایه را روی هم قرار دهد. PBM10 تا 12 لایه را پشتیبانی می کند. PBX دارای قابلیت انباشتگی یکسانی است. هر لایه دارای مدار خلاء مستقل بدون تداخل متقابل است و یک منبع اصلی هوا را به اشتراک می گذارد. بهترین انتخاب برای انتقال چند ایستگاه و ماژول های چند نازل.

مواد مهر و موم: NBR برای شرایط عمومی. FKM برای محیط های خورنده مواد غذایی یا اسیدی / قلیایی.

7. مدار پنوماتیک برای مدل چند انرژی نوع C

منبع هوا → فیلتر هوا AFC (مه روغن ممنوع) → تنظیم کننده فشار AR → درگاه تامین هوا PBM/PBX-C. پورت خلاء → فیلتر خلاء ZFC → مکنده. دو سیم سیگنال DC24V به PLC متصل می‌شوند: یکی برای کنترل جذب خلاء، دیگری برای شکستن خلاء قابل تنظیم. سیگنال بازخورد خلاء برای تشخیص قطعه کار گم شده/افتاده استفاده می شود.

8. یادداشت های عملیات

• تامین هوا باید خشک و فیلتر شده باشد، روان کننده مه روغن ممنوع است. آلودگی روغن نازل های دو مرحله ای را مسدود می کند.

• فیلتر خلاء ZFC باید در خط لوله خلاء نصب شود. گرد و غبار به راحتی نازل ها را مسدود می کند و نیروی مکش را کاهش می دهد.

• کارتریج صداگیر خارجی PBX باید به طور کامل نصب شود. حذف آن باعث ایجاد صدای بسیار بلند می شود.

• دریچه گاز شکست خلاء نوع C را به آرامی تنظیم کنید. باز شدن بیش از حد، لایه نازک و قطعه کار کاغذ را از بین می برد.

• برای مجموعه منیفولد انباشته چند واحدی، لوله اصلی تامین هوا را برای تثبیت فشار برای همه واحدها بزرگ کنید.

• تحمل دمای گسترده؛ اطمینان حاصل کنید که منبع هوا در شرایط دمای پایین وجود ندارد.
