شیر مکانیکی 5/2 راه سری VZM500 (VZM5).

شیر مکانیکی 5/2 راه سری VZM500 (VZM5) | شیر کنترل پنوماتیک آب بندی الاستیک جریان متوسط

نام تجاری: SOLH توسط Richge Technology | دریچه پنوماتیک فعال مکانیکی 5 پورت سازگار با SMC

1. بررسی اجمالی محصول

     سری SOLH VZM5 (VZM500) یک استشیر کنترل مکانیکی 5/2 طرفه متوسط کاملاً با استاندارد SMC سازگار است. با اتخاذ ساختار مهر و موم لاستیکی الاستیک با قابلیت اطمینان بالا، دارای آب بندی پایدار، پاسخ سریع و عملکرد جریان متوسط ​​عالی با مقدار Cv تا 0.6 است. مجهز به پورت استاندارد Rc1/8 و سرهای محرک اختیاری کامل، از راه اندازی محدودیت مکانیکی، کنترل حرکت دستی و قفل مدار ایمنی پشتیبانی می کند. با نصب پای انعطاف پذیر و نصب یکپارچه منیفولد، دوام فرکانس بالا و سازگاری فشار گسترده، به عنوان مدل اصلی استاندارد برای هماهنگ سازی دو سیلندر، سوئیچینگ مدار پنوماتیک و کنترل محدودیت مکانیکی در خطوط تولید خودکار عمل می کند.

2. مشخصات فنی اصلی

3. تعریف پورت و حالت مدار

  3.1 حالت استاندارد 5/2 جهته (کنترل دوگانه / کنترل مکانیکی)

     1(P) = پورت تامین هوا، 2(A) = پورت خروجی مثبت، 3(B) = پورت خروجی معکوس، 4(EXH) = درگاه اگزوز، 5(EXH) = پورت اگزوز. سوئیچینگ دو طرفه و اگزوز سریع محرک های پنوماتیکی را انجام می دهد.

  3.2 حالت اختیاری 5/3 جهته (موقعیت وسط)

     نوع بسته میانی اختیاری و نوع کاهش فشار میانی، دقیقاً با موقعیت پنوماتیکی، حفظ فشار و الزامات کنترل ضربه دقیق سازگار است.

  3.3 مشخصات پورت خلبان

     پورت خلبان EXH از رشته M5×0.8 استفاده می کند. نسخه آزمایشی خارجی از کنترل منبع هوای مستقل پشتیبانی می کند، مناسب برای کنترل پنوماتیک متمرکز و سناریوهای تطبیق حلقه جریان بزرگ.

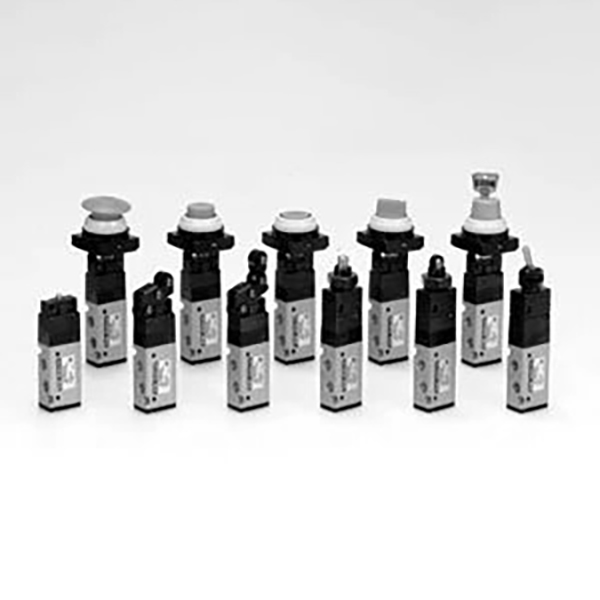

4. گزینه های سر محرک سری کامل

5. قوانین کدگذاری مدل و مدل های رایج

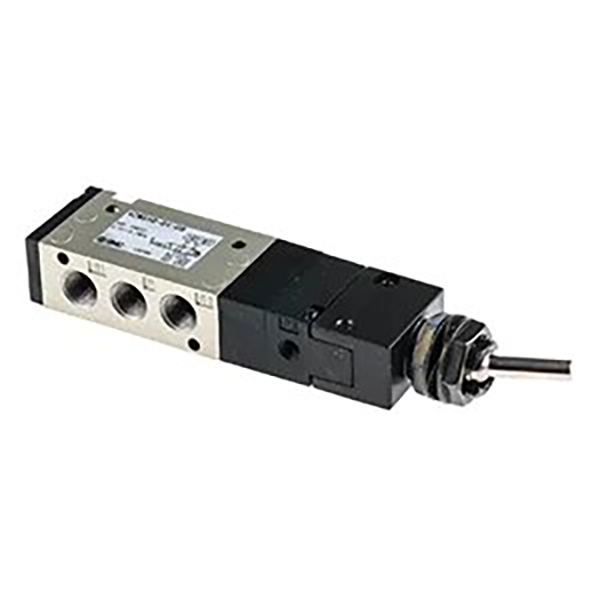

  5.1 تفسیر مدل (مثال: VZM550-01-08)

     • VZM550: شیر مکانیکی پایه آب بندی الاستیک 5/2 طرفه استاندارد

     • کد بندر: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • کد محرک: 08=اهرم ضامن; 01=اهرم غلتکی; 30 = فشار دادن دکمه; 37 = فشار - کشیدن

     • پسوند اختیاری: -L=با براکت پا; -3 = نوع 5/3 طرفه; P=نوع خلبان خارجی

  5.2 مدل های استاندارد پرفروش

     • VZM550-01-01: 5/2 طرفه، اهرم غلتکی پایه، پورت Rc1/8، ترجیح داده شده برای سناریوهای محدودیت مکانیکی عمومی

     • VZM550-01-30: 5/2 طرفه، نوع دکمه فشاری، پورت Rc1/8، مناسب برای دویدن تجهیزات دستی و اشکال زدایی

     • VZM550-01-37: 5/2 طرفه، نوع فشار کش، پورت Rc1/8، برای قفل دستی و کنترل ضدعملکرد نادرست

     • VZM550-01-02: 5/2 طرفه، اهرم غلتکی یک طرفه، پورت Rc1/8، کنترل حد حرفه ای ضد ریباند

6. مزایای محصول اصلی

  6.1 استاندارد جریان متوسط ​​بزرگ

     مجهز به پورت جهانی Rc1/8 و ضریب جریان Cv=0.6، مطابقت کامل با مدارهای پنوماتیکی با جریان متوسط، تحقق عملکرد همزمان پایدار سیلندرهای دوگانه و اتصال قابل اعتماد چندین محرک.

  6.2 آب بندی الاستیک با پایداری بالا

     ساختار آب بندی الاستیک هسته دریچه لاستیکی یکپارچه را اتخاذ می کند که دارای نشت صفر، نگه داشتن فشار پایدار و سرعت پاسخ سریع است. عمر طولانی و هزینه نگهداری بسیار کم را در شرایط کاری صنعتی معمولی ارائه می دهد.

  6.3 حالت های ماشه پوشش کامل

     گزینه‌های کامل محرک شامل غلتک، پیستون، اهرم کلید، دکمه و فشار کشش، محدودیت مکانیکی، راه‌اندازی خودکار، اشکال‌زدایی دستی و سناریوهای کاربردی قفل ایمنی را پوشش می‌دهد.

 6.4 نصب و راه اندازی انعطاف پذیر متنوع

     از نصب براکت پای مستقل و نصب خوشه یکپارچه منیفولد پشتیبانی می کند. پورت های EXH دلخواه را می توان برای اگزوز لوله کرد و با چیدمان پانل متراکم و فضای نصب محدود تطبیق داد.

  6.5 دوام صنعتی با فرکانس بالا

     پشتیبانی از عملیات چرخه ای با فرکانس بالا تا 300c.p.m، با مقاومت عالی در برابر ضربه و لرزش. این به طور پایدار با عملکرد مداوم طولانی مدت تجهیزات صنعتی سنگین سازگار است.

  6.6 طراحی قابل گسترش پایلوت خارجی

     حالت کنترل خلبان خارجی اختیاری، کنترل منبع هوا از راه دور و متمرکز را متوجه می‌شود، و نیازهای مطابق مدارهای اصلی جریان بزرگ و سیستم‌های پنوماتیک یکپارچه خودکار را برآورده می‌کند.

7. سناریوهای کاربردی معمولی

     • کنترل سنکرون دو سیلندر: اطمینان از عملکرد همزمان سیلندرهای دوگانه در تجهیزات خودکار برای بهبود سازگاری در حال اجرا.

     • سوئیچینگ مدار پنوماتیک: سوئیچینگ گیره/بازکن گیره ها و فیکسچرها، سوئیچینگ ایستگاه و کنترل جهتی حلقه پنوماتیک.

     • تحریک محدودیت مکانیکی: تحریک سیگنال در محل و حفاظت مکانیکی اینترلاک از طریق محرک های اهرم غلتکی.

     • کنترل عملیات دستی: اشکال زدایی تجهیزات، شروع/توقف دستی و کنترل دستی پانل از طریق انواع دکمه ای و فشاری.

     • مدار حفاظت ایمنی: تنظیم مجدد توقف اضطراری و حفاظت قفل درب ایمنی با محرک های قفل شونده و سر قارچ.

     • اتوماسیون عمومی صنعت: کنترل موقعیت فرکانس بالا و اتصال چند محرک برای بسته بندی، چاپ و تجهیزات تولید الکترونیکی.

8. مقایسه انتخاب مدل سری VM

خلاصه یک جمله

     شیر مکانیکی 5/2 طرفه سری SOLH VZM500 (VZM5) یکپارچه می شودپورت استاندارد Rc1/8، جریان متوسط ​​Cv0.6، محرک های چندکاره سری کامل و حالت های نصب انعطاف پذیرکه جزء اصلی اصلی استاندارد برای کنترل سنکرون دو سیلندر خودکار و سیستم های سوئیچینگ مدار پنوماتیک است.
