شیر کنترل پنوماتیک 3/2 راه سری 3A | دریچه جهت دار با هوای خارجی

نام تجاری: SOLH توسط Richge Technology

1. بررسی اجمالی محصول و عملکرد رابط اصلی

     سری SOLH 3A یک جریان اصلی استدریچه کنترل جهتی خارجی 3/2 طرفه مطابق با مشخصات استاندارد Airtac به جای سیم پیچ الکترومغناطیسی که صرفاً توسط سیگنال هوا هدایت می شود، در حرکت تلسکوپی و کنترل فشار سیلندرهای تک اثر تخصص دارد. این منطق پنوماتیک ایمن و پایدار ورودی هوا، نگه داشتن موقعیت و اگزوز را درک می کند و به عنوان جزء اصلی کنترل ایمنی برای سیستم های پنوماتیک غیر الکتریکی، محیط های ضد انفجار و تجهیزات ایمن در برابر خرابی عمل می کند.

  1.1 تعریف استاندارد رابط 3 پورت

     • پورت P: درگاه اصلی ورودی هوا برای تامین هوای فشرده

     • یک بندر: پورت خروجی کار، مستقیماً به سیلندرهای تک اثر متصل می شود

     • پورت R: درگاه اگزوز برای کاهش فشار و تنظیم مجدد سریع

  1.2 منطق کاری و ویژگی های ساختاری

     • کنترل پنوماتیک تکی (3A110/210/310/410): سیگنال هوا برای معکوس کردن، تنظیم مجدد فنر خودکار پس از قطع سیگنال، طراحی تنظیم مجدد بدون خرابی.

     • کنترل پنوماتیک دوگانه (3A120/220/320/420): کنترل سیگنال هوای دوگانه جایگزین، موقعیت فعلی را پس از قطع هوا با عملکرد قفل حافظه حفظ می کند.

     • ساختار هسته: ساختار نوع قرقره با دقت بالا، درایو پنوماتیک خارجی، بدنه آلیاژی آلومینیومی بادوام، عملکرد استاندارد بدون روغن کاری (روغنکاری ویژه برای شرایط کاری شدید موجود است).

2. قوانین کدگذاری مدل استاندارد و مدل های رایج

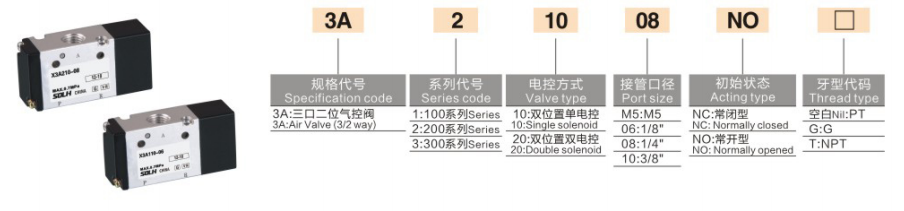

  1. منطق کدگذاری: 3A [اندازه سری] [نوع کنترل] - [اندازه پورت]

  2. مشخصات مدل معمولی و سناریوهای کاربردی

3. پارامترهای فنی اصلی

4. مزایای محصول اصلی

     • طراحی خالص پنوماتیک ضد انفجار: بدون اجزای الکتریکی در داخل، کاملا سازگار با محیط های گرد و غبار، مرطوب و انفجاری قابل اشتعال. با قابلیت اطمینان عملیاتی فوق العاده بالا، تنظیم مجدد خودکار و ایمنی تجهیزات را هنگام قطع منبع هوا یا برق تضمین می کند.

     • سازگاری حالت کنترل دوگانه: کنترل پنوماتیک واحد برای تنظیم مجدد ایمن و نگه داشتن فشار. کنترل پنوماتیک دوگانه برای حافظه موقعیت قطع هوا و قفل طولانی مدت، که تمام منطق کنترل سیلندر تک عملکرد معمولی را پوشش می دهد.

     • عملکرد آب بندی با راندمان بالا: ساختار قرقره دقیق با فرآیند تصفیه سطح ویژه، دارای فشار راه اندازی کم، هوابندی عالی، سوئیچینگ پایدار و عمر طولانی است.

     • نصب انعطاف پذیر و صرفه جویی در فضا: از نصب دلخواه چند زاویه ای پشتیبانی می کند. می توان آن را به طور مستقل یا یکپارچه با پایه های منیفولد برای تشکیل گروه های شیر مدولار استفاده کرد و به طور موثر فضای نصب تجهیزات را ذخیره کرد.

5. سناریوهای کاربردی معمولی

     • کنترل سیلندر تک اثره: اعمال تلسکوپی مانند جک کردن، بستن و چرخاندن را انجام می دهد، با سیلندر که توسط ورودی هوا گسترش می یابد و با تنظیم مجدد فنر جمع می شود.

     • سیستم اینترلاک ایمنی تجهیزات: هنگامی که منبع هوا از کار می افتد یا تجهیزات خاموش می شود، به طور خودکار بازنشانی و فشار را آزاد می کند و از گیر کردن مکانیکی جلوگیری می کند و ایمنی تولید را تضمین می کند.

     • ایستگاه های کاری نگهدارنده فشار طولانی مدت: حالت کنترل پنوماتیک دوگانه موقعیت سیلندر را بدون تامین هوای مداوم حفظ می کند، مناسب برای فرآیندهای گیره و موقعیت یابی طولانی مدت.

خلاصه یک جمله

     سری SOLH 3A یک شیر کنترل پنوماتیک خارجی استاندارد 3/2 با حالت های کنترل هوای تک/دوگانه، آب بندی دقیق قرقره و بدنه آلیاژ آلومینیوم است. این جزء اصلی ترجیحی برای معکوس کردن ایمن و کنترل فشار سیلندرهای پنوماتیک تک اثر است.
