شیر کنترل سیال پنوماتیک سری VCC | شیر پایلوت 2/3 جهت سیالات مبتنی بر آب و حلال

نام تجاری: SOLH توسط Richge Technology | شیر سوئیچینگ سیال کم باقی مانده مقاوم در برابر خوردگی

1. بررسی اجمالی محصول

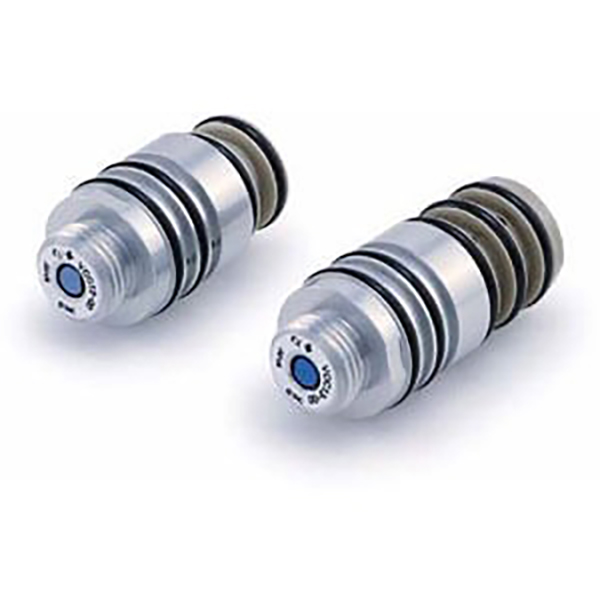

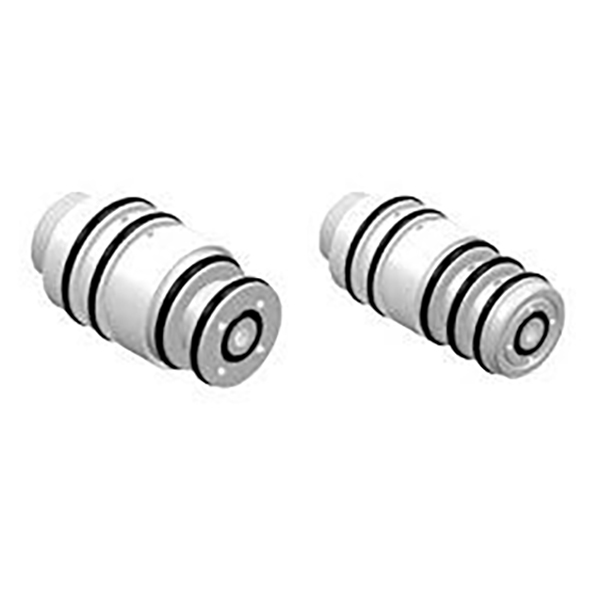

     سری SOLH VCC aشیر سوئیچینگ سیال حرفه ای با کارکرد خلبان که مخصوص سیالات مبتنی بر آب و حلال طراحی شده است.. این دو نوع ساختاری را ارائه می دهد: دو طرفه (VCC12 / VCC12D) و 3 طرفه (VCC13) که به سوئیچینگ و کنترل رنگ، جوهر و مایع تمیز کننده در خطوط پاشش و سیستم های تامین سیال اختصاص دارد. با اتخاذ یک ساختار دیافراگمی کامل PTFE با طراحی اصطکاک لغزشی صفر، به طور موثر باقیمانده مایع و انسداد پخت رنگ را کاهش می دهد. با مقاومت در برابر خوردگی عالی، عملکرد باقیمانده بسیار کم و درایو پنوماتیک ذاتا ایمن، یک جزء کنترل تمیز ایده آل برای اسپری خودکار، سوئیچینگ چند رنگ، توزیع مایع آزمایشگاهی و شرایط مختلف کار مایعات شیمیایی است.

2. مدل های اصلی و توابع کاربردی

3. ویژگی های اصلی محصول

  3.1 مقاومت در برابر خوردگی چند متوسط

     تمام قطعات تماس سیال از مواد آب بندی PTFE (تفلون)، PEEK و فولاد ضد زنگ با کارایی بالا استفاده می کنند. ساختار کلی در برابر رنگ های مبتنی بر آب، حلال های آلی (مانند بوتیل استات)، مواد پاک کننده و مواد شیمیایی مختلف بدون تورم، پیری یا آلودگی متوسط ​​مقاومت می کند. این به طور کامل با استانداردهای تمیزی دقیق برای پوشش خودرو، الکترونیک، صنایع غذایی و پزشکی مطابقت دارد.

  3.2 دیافراگم PTFE اصطکاک لغزشی صفر، باقیمانده بسیار کم و تمیز کردن آسان

     ساختار دیافراگمی نوآورانه اجزای هسته شیر کشویی سنتی را حذف می کند. سیال فقط با سطح صاف دیافراگم PTFE تماس می گیرد و از گیر کردن هسته شیر و باقیمانده های پخت رنگ جلوگیری می کند. در طول تعویض مایع/رنگ، تمیز کردن کامل را متوجه می شود، ضایعات مواد و زمان خرابی تجهیزات را تا حد زیادی کاهش می دهد و راندمان تولید مداوم را بهبود می بخشد.

  3.3 محرک پنوماتیک خالص، عملکرد ایمن و پایدار

     حالت کنترل پنوماتیک پایلوت را با محدوده فشار کنترلی پایدار 0.4-0.7MPa اتخاذ می کند. هیچ جزء الکتریکی در فرآیند کار دخیل نیست، خطر جرقه الکتریکی صفر است، ذاتاً برای محیط های قابل اشتعال و انفجاری مانند کارگاه های پوشش دهی و خطوط تولید مواد شیمیایی ایمن است. دارای پاسخ سریع و روان و عملکرد چرخه پایدار طولانی مدت است.

  3.4 نصب مجتمع فشرده و سبک، انعطاف پذیر

     طراحی بدنه سبک مینیاتوری با نصب بازوی ربات و چیدمان فضای تجهیزات باریک سازگار است. این یک ساختار نصب منیفولد 30 میلی متری با حداکثر 2 شیر نصب شده روی یک پایه پشتیبانی می کند. نصب ترکیبی شیرهای دو طرفه و سه طرفه در دسترس است که به طور موثر در فضای نصب صرفه جویی می کند و طرح خط لوله در محل را ساده می کند.

  3.6 عمر سرویس فوق العاده طولانی و دوام بالا

     دیافراگم و ساختار آب بندی بهینه، مقاومت در برابر سایش و عملکرد ضد پیری را بهبود می بخشد. عمر سرویس می رسدبیش از 5 میلیون چرخه در شرایط کار رنگ و10 میلیون چرخه در شرایط کاری آب/هوا، سازگاری کامل با تولید طولانی مدت صنعتی مداوم و کاهش فرکانس و هزینه تعمیر و نگهداری تجهیزات.

  3.7 اتصال همه کاره و سازگاری قوی

     مجهز به کانکتورهای استاندارد فولاد ضد زنگ سری VCK SUS316L، سازگار با لوله φ6-φ12 میلی متر. کانکتورهای چرخشی مستقیم، 45 درجه و 90 درجه اختیاری از تنظیم جهت لوله کشی انعطاف پذیر پشتیبانی می کنند، که کاملاً با الزامات پیچیده طرح خط لوله در محل سازگار است.

4. مشخصات فنی کامل

5. سناریوهای کاربردی معمولی

     • صنعت سمپاشی اتوماسیون: خطوط پاشش خودرو، لوازم خانگی و سخت افزار، پشتیبانی از تغییر رنگ سریع چند رنگ و کنترل متناسب رنگ دو جزئی.

     • آزمایشگاه و صنعت داروسازی: توزیع دقیق مایع، اختلاط متوسط ​​و سوئیچینگ گرادیان برای کروماتوگرافی مایع با کارایی بالا و تجهیزات آزمایش تجربی.

     • تولید صنعت پاک: کنترل سیال بدون باقی مانده برای وسایل الکترونیکی، مواد غذایی و پزشکی، جلوگیری از آلودگی متوسط ​​و اطمینان از تمیزی تولید.

     • تجهیزات شیمیایی و نظافتی: کنترل چرخه ای و خاموش و روشن حلال های آلی، مواد پاک کننده و محیط های کاری صنعتی.

خلاصه یک جمله

     شیر کنترل آب / مایع حلال سری SOLH VCC دارای مقاومت کامل در برابر خوردگی، ساختار دیافراگمی با لغزش کم، درایو پنوماتیک ذاتی ایمن و عمر بسیار طولانی است که به عنوان یک راه حل سوئیچینگ سیال با راندمان بالا و قابل اعتماد برای پاشش خودکار، توزیع دقیق آزمایشگاهی و کنترل سیالات شیمیایی تمیز scenari عمل می کند.
