شیر مکانیکی پاپت متوسط ​​3 پورت سری VM4 (VM400).

برند:SOLH توسط Richge Technology

موقعیت یابی محصول

     سری VM4 (VM400) یک شیر مکانیکی پاپت 3 پورت متوسط ​​است که کاملاً با مدل‌های اصلی SMC قابل تعویض است و بین mini VM1 و سری VM2 استاندارد با جریان بالا قرار دارد. این دستگاه از محدوده عملیاتی کامل از خلاء (-100 کیلو پاسکال) تا فشار مثبت 1.0 مگا پاسکال با پورت جهانی Rc1/8، طرح لوله کشی دو طرفه/پایین، ساختار فلزی مقاوم، عمر مفید فوق العاده طولانی و سرهای محرک کامل قابل تعویض پشتیبانی می کند. به طور گسترده برای تشخیص حد سکته مغزی، عملیات دویدن دستی و مدارهای قفل ایمنی در تجهیزات اتوماسیون عمومی استفاده شده است.

مشخصات فنی اصلی

  1. پارامترهای عمومی اساسی

     --  کد سری: VM400 (نام کوتاه VM4)

     --  نوع مدار: 3/2 طرفه. به طور معمول بسته (استاندارد NC)، به طور معمول باز (اختیاری نیست

     --  ساختار: نوع پاپت عمل مستقیم، آب بندی محکم، ضد گرد و غبار، عمر مفید طولانی

     --  سیال قابل استفاده: هوای فشرده، گاز بی اثر

     --  محدوده فشار عملیاتی: -100kPa ~ 1.0MPa (سازگار با خلاء، مزیت نسبت به VM2)

     --  دمای محیط و متوسط: -5 ~ 60+ (بدون یخ داخلی مجاز است)

     --  موضوع پورت: Rc1/8 (01); اختیاری NPT1/8 (N01)، G1/8 (F01)

     --  عملکرد جریان: سطح مقطع موثر 7mm²، Cv = 0.38

     --  وزن خالص: مدل پایه استاندارد 110 گرم

     --  طرح‌بندی لوله‌کشی: درگاه جانبی (01)، درگاه پایین (00)

     --  روانکاری: بدون روغن کاری؛ روغن کاری توربین ISO VG32 اختیاری است

     - حداکثر فرکانس سوئیچینگ: 60 چرخه در دقیقه برای محرک های فشاری / غلتکی. 6 چرخه در دقیقه برای سرهای دستگیره / انتخابگر

     --  مقاومت در برابر ضربه و لرزش: مقاومت در برابر ضربه 1000 متر بر ثانیه، مقاومت در برابر لرزش 70 متر بر ثانیه (درجه صنعتی سنگین)

  2. ابعاد کلی بیرونی (میلی متر)

     --  نسخه درگاه جانبی: 18 × 30 × 57

     --  نسخه درگاه پایین: 18 × 30 × 62

  3. تعریف و منطق مدار 3 پورت

     -- پورت 1 (P): ورودی اصلی تامین هوا

     --  پورت 2(A): پورت خروجی سیگنال را کنترل کنید

     --  پورت 3 (R): درگاه اگزوز

     --  منطق عادی بسته NC: غیر فعال → P قطع شده از A، A متصل به اگزوز R. پس از فعال سازی → P به A متصل می شود، A اگزوز R را قطع می کند

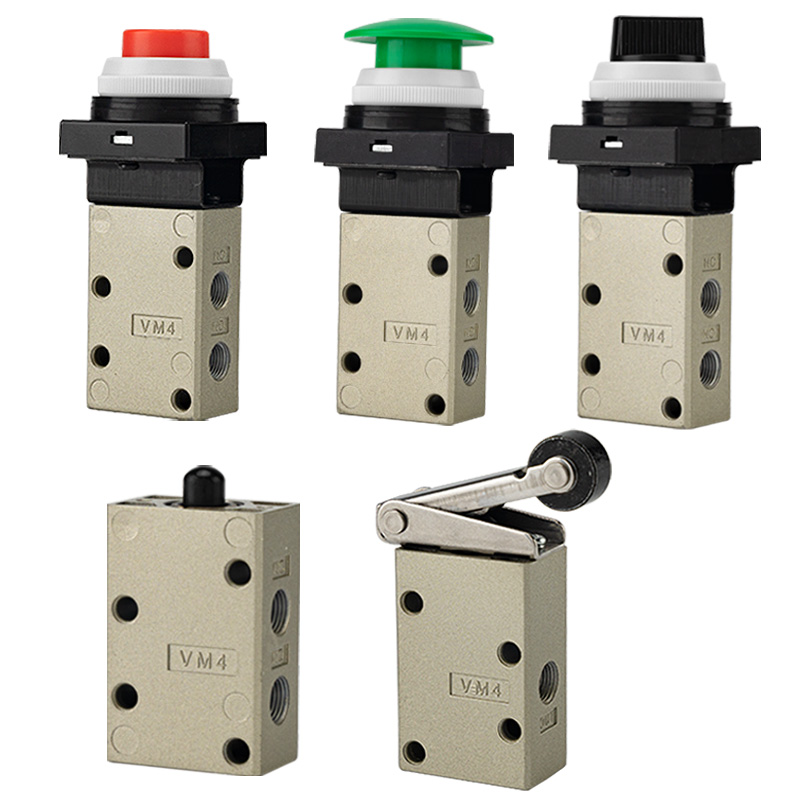

طیف کاملی از سرهای محرک قابل تعویض

  1. نوع اهرم غلتکی (محبوب ترین برای سنجش حد سکته مغزی)

     -- VM431: اهرم غلتکی پلاستیکی استاندارد POM

     -- VM431S: اهرم غلتکی فولادی سخت شده برای عملیات مداوم مقاوم در برابر سایش

     -- VM432: اهرم غلتکی ضد برگشت یک طرفه برای از بین بردن عملکرد نادرست ماشه معکوس

 2. نوع پیستون مستقیم

     - VM430: مدل پایه پیستون مستقیم استاندارد، از پیوست های محرک ویژه سفارشی پشتیبانی می کند

  3. سرهای توقف اضطراری با دکمه و قارچ (جنگ دستی و قفل ایمنی)

     -- VM432: دکمه فشاری استاندارد تخت

     -- VM432Y: سر قارچ زرد با دید بالا برای توقف اضطراری

     -- VM432R: دکمه توقف اضطراری قارچ قرمز

     -- VM432G: دکمه فشاری نشانگر سبز رنگ

  4. دستگیره / انتخابگر / محرک های ایمنی قابل قفل

     -- VM434: دستگیره انتخاب چرخشی 2 موقعیت / 3 موقعیت

     - VM435: دکمه فشاری قابل قفل برای جلوگیری از تحریک اشتباه تصادفی

     -- VM436: محرک اهرم لولا را تغییر دهید

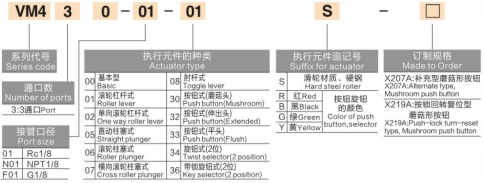

توضیح کد مدل

 1. (مثال: VM431-01-01S)

     -- VM431: مدار 3 پورت + محرک اهرم غلتکی

     -- 01: کد رشته پورت (Rc1/8=01؛ N01=NPT1/8؛ F01=G1/8)

     -- 01: طرح لوله کشی پورت جانبی (00 = طرح درگاه پایین)

     -- S: غلتک فولادی سخت شده (بدون پسوند = غلتک پلاستیکی استاندارد POM)

     - علامت پسوند رنگ: Y = قارچ زرد، R = قارچ قرمز، G = دکمه سبز

  2. مدل های استاندارد محبوب

     -- VM431-01-01A: اهرم غلتکی POM 3 پورت، درگاه جانبی Rc1/8 (مدل همه منظوره جهانی)

     -- VM431S-01-01A: غلتک فولادی سخت شده 3 پورت، شرایط کاری مقاوم در برابر سایش سنگین

     --  VM430-01-00A: پیستون مستقیم 3 پورت، پورت پایین برای مونتاژ محرک سفارشی

     -- VM432Y-01-01A: شیر توقف اضطراری سر قارچ زرد 3 پورت

مزایای محصول اصلی

     - محدوده خلاء دوگانه و فشار مثبت فوق العاده گسترده: عملکرد پایدار از خلاء -100 کیلو پاسکال تا 1.0 مگاپاسکال، سازگار با مدارهای جذب خلاء و فشار مثبت استاندارد (VM2 نمی تواند خلاء را پشتیبانی کند)

     - ساختار آب بندی پاپت قابل اعتماد: سفتی عالی، مقاومت در برابر آلودگی گرد و غبار، پاسخ سریع و عمر چرخه فوق العاده طولانی

     - رشته استاندارد جهانی Rc1/8: اندازه پورت پرکاربرد برای تجهیزات اتوماسیون عمومی با قابلیت تعویض عالی

     - طرح لوله کشی دو طرفه / پایین: طرح نصب انعطاف پذیر برای انباشته پانل متراکم و تجهیزات فضای محدود

     - مجموعه کامل محرک های سری کامل: اهرم غلتکی، پیستون، دکمه فشاری تخت، سر قارچ رنگی، دستگیره چرخشی و سرهای قفل شونده به طور کامل محدودیت حرکت، دویدن دستی، توقف اضطراری و نیازهای کنترل انتخابگر را پوشش می دهد.

     - ساخت مقاوم صنعتی: بدنه سوپاپ فلزی جامد، غلتک فولادی سخت شده اختیاری و مقاومت در برابر ضربه/ارتعاش بالا برای خطوط تولید مداوم خشن

     -- طراحی بدون نیاز به تعمیر و نگهداری: هزینه عملیاتی کم و محیط مدار هوای بدون روغن تمیز

سناریوهای کاربردی صنعتی معمولی

     - تشخیص حد ضربه تجهیزات: بازخورد موقعیت کامل سیلندر و میز اسلاید با محرک اهرم غلتکی

     - مدارهای کنترل جذب و رهاسازی خلاء (عملکرد پایدار در فشار منفی 100 کیلو پاسکال)

     - تست دویدن دستی و راه اندازی تجهیزات از طریق محرک های دکمه ای پانل

     - اینترلاک اضطراری ایمنی ماشین: سر قارچ زرد/قرمز برای قطع سریع مدار هوا

     -- جست و خیز و فیکسچر سوئیچ پنوماتیک برای بستن / بازکردن حلقه ها

     - ماشین آلات بسته بندی، چاپ و نساجی کنترل ماشه مکانیکی با فرکانس بالا

     -- بازخورد سیگنال موقعیت ایستگاه کاری خودکار و مدارهای اینترلاک ایمنی مکانیکی

جدول مقایسه انتخاب: سری VM1 / VM2 / VM4

خلاصه یک جمله

     شیر مکانیکی 3 پورت متوسط SOLH VM4 مجهز به درگاه جهانی Rc1/8، ظرفیت جریان Cv=0.38، سازگاری با فشار خلاء کامل ~ 1.0 مگا پاسکال، آب بندی پاپپت قابل اعتماد، محرک های کامل قابل تعویض و طرح لوله دو طرفه/پایین است که به عنوان بهترین شرایط عملیاتی مکانیکی کنترل مجدد واکیوم خلاء عمل می کند. و عملکرد پایدار بلند مدت
