شیر برقی سیال 2/2 راه سری 2W (مستقیم + کارکرد آزمایشی)

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

     سری SOLH 2W یک شیر برقی خاموش کننده معمولی بسته سیال 2/2 طرفه صنعتی جهانی است که به دو خط ساختاری تقسیم می شود: 2W مستقیم (سری کوچک 030/050) و 2W با عملکرد خلبان (150 تا 500 سری سوراخ بزرگ). این کنترل خودکار روشن/خاموش را برای آب تمیز، هوای فشرده، روغن روان کننده، مایع برش خنک کننده و خطوط لوله مایع ضعیف خورنده انجام می دهد.

       * بدنه شیر برنجی با آب بندی چند لایه ضد خوردگی؛ گزینه های دوگانه از نوع مستقیم راه اندازی فشار صفر و نوع پایلوت با جریان بالا برای انتخاب محدوده کامل

       * ابعاد استاندارد و مشخصات نخ، سازگار با چند رشته PT/G/NPT برای صادرات جهانی

       * کویل مقاوم در برابر درجه حرارت پایین از انرژی دهی مداوم طولانی مدت پایدار پشتیبانی می کند

     به طور گسترده با تجهیزات تصفیه آب، مدارهای خنک کننده ماشین ابزار، خطوط تمیز کننده اسپری، خطوط لوله کمپرسور هوا و سیستم های اتوماسیون سیال تمام صنعت مطابقت دارد.

دو خط محصول طبقه بندی کامل: NC مستقیم عمل در مقابل NC خلبان

  1. 2W مستقیماً به طور معمول بسته است (مثال مدل: 2W-L030-08)

     --پرنسس کارple:سیم پیچ الکترومغناطیسی به طور مستقیم ساقه آرمیچر داخلی را برای باز کردن/بستن نشیمنگاه اصلی سوپاپ هدایت می کند و در زیر فشار متوسط ​​صفر مگا پاسکال، باز شدن کامل را امکان پذیر می کند.

        * خاموش شدن برق: فنر واشر آب بندی را فشرده می کند تا سیال خط لوله را به طور کامل قطع کند

        * روشن شدن: نیروی الکترومغناطیسی قرقره را بلند می کند تا گردش سیال دو طرفه را محقق کند.

           بدون محفظه خلبان کمکی، ساختار فوق العاده ساده با سرعت واکنش سریع میلی ثانیه ای.

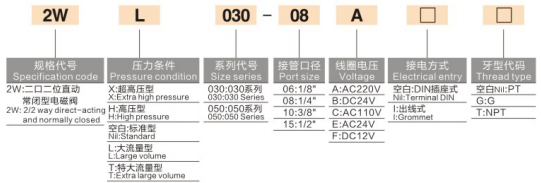

    -- قانون کدگذاری مدل کامل

     2W - پسوند فشار/جریان - سری اندازه - رزوه پورت - ولتاژ سیم پیچ - نوع سیم کشی - استاندارد رزوه

        * 2W: شیر برقی معمولی بسته 2/2 طرفه مستقیم

        *  پسوند فشار و جریان: خالی = استاندارد / L = جریان بزرگ / T = جریان بسیار بزرگ / H = فشار بالا / X = فشار زیاد

        *   سری اندازه: 030 (مینیاتوری)، 050 (متوسط ​​کوچک)

        *  کد پورت: 06=G1/8، 08=G1/4، 10=G3/8، 15=G1/2

        *  کد ولتاژ: A=AC220V، B=DC24V، C=AC110V، E=AC24V، F=DC12V

        *  حالت سیم‌کشی: خالی=سوکت DIN (استاندارد برای کابینت کنترل)، I=سیم سیم ضد آب (تجهیزات مرطوب در فضای باز)

        *  استاندارد رزوه: Blank=PT رزوه مخروطی بریتانیایی، رزوه موازی G=G، نخ آمریکایی T=NPT

   --  مزایای اصلی

       *  راه‌اندازی فشار دیفرانسیل صفر، بدون محدودیت حداقل فشار عملیاتی، باز شدن پایدار در مدارهای خلاء، ریز فشار و جریان آب

        *  بدنه بسیار فشرده، زاویه نصب دلخواه برای چیدمان کابینت تجهیزات تنگ

        *  پاسخ روشن و خاموش سریع میلی‌ثانیه، مناسب برای چرخه‌های شروع و توقف متناوب با فرکانس بالا

        *   بدنه شیر کوچک با هزینه مصرفی کم، اولین انتخاب اقتصادی برای کنترل انشعاب تک نقطه ای

     --  سناریوهای کاربردی

      تزریق روغن خنک‌کننده تک نقطه‌ای برای ابزارهای کوچک CNC، دستگاه‌های تمیزکننده مینی اسپری، کنترل میکرو هوا/آب برای تجهیزات اتوماسیون 3C، سوئیچ‌های شاخه کوچک کمپرسورهای هوا، کنترل روشن/خاموش میکرو مایع آزمایشگاهی.

  2. 2 وات پایلوت به طور معمول بسته (مثال مدل: 2W250-25)

     -- اصل کار:دهانه تخلیه خلبان داخلی، با تکیه بر فشار متوسط ​​خط لوله برای بلند کردن قرقره اصلی با سوراخ بزرگ. سیم پیچ فقط سوراخ خلبان کوچک را با مصرف انرژی کم و تولید حرارت کم کنترل می کند. حداقل فشار دیفرانسیل راه اندازی 0.05MPa، شیر بدون فشار متوسط ​​نمی تواند به طور کامل باز شود.

        * خاموش شدن برق: سوراخ خلبان مهر و موم شده است، فشار حفره داخلی مهر و موم را فشرده می کند تا خط لوله را ببندد

        *روشن: فشار محفظه خلبان تخلیه می شود، جک های فشار متوسط ​​دریچه اصلی را برای جریان سیال با حجم بالا باز می کنند، حداکثر روزنه تا Φ50 (G2 اینچ)

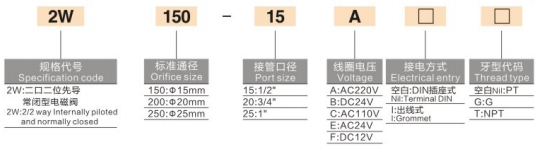

    --قانون کدگذاری مدل کامل

        2W - اندازه روزنه - رزوه پورت - ولتاژ سیم پیچ - نوع سیم کشی - استاندارد رزوه

        *  2W: شیر برقی 2/2 طرفه که معمولاً بسته است، توسط خلبان

        *  اندازه روزنه استاندارد: 150 (Φ15)، 200 (Φ20)، 250 (Φ25)، 320 (Φ35)، 400 (Φ40)، 500 (Φ50)

        *  کد پورت: 15=G1/2، 20=G3/4، 25=G1، 32=G1¼، 40=G1½، 50=G2

        *  کدهای ولتاژ، سیم‌کشی و رزوه کاملاً قابل تعویض با سری‌های مستقیم و قطعات یدکی کویل سازگار

  3. مزایای اصلی

     - سوراخ مستقیم بسیار بزرگ برای جریان متوسط ​​بالا، افت فشار بسیار کم در خط لوله، ایده آل برای خطوط اصلی تامین آب/هوای متمرکز

     - سیم پیچ کم مصرف، بدنه شیر با سوراخ بزرگ را به حرکت در می آورد، افزایش دمای پایین تحت عملکرد مداوم 24 ساعته، عملکرد ضد سوختگی

     - کانال جریان گسترده که به راحتی مسدود نمی شود، از آب خنک کننده صنعتی در گردش با ناخالصی های معلق کوچک پشتیبانی می کند.

     - شیر خلبان می تواند چندین شیر مستقیم کوچک را جایگزین کند، طرح خط لوله اصلی را ساده کند و هزینه خرید را کاهش دهد.

  4.سناریوهای کاربردی

     کنترل مدار آب اصلی برای تجهیزات تمیز کردن اسپری خط مونتاژ بزرگ، تخلیه کامل دستگاه کمپرسور هوا و خاموش شدن خط لوله اصلی هوا، سیستم خنک کننده در گردش لوله های هدر جریان بزرگ، تجهیزات تصفیه آب، کلید اصلی سیال برای بسته بندی مواد غذایی و تجهیزات شیمیایی.

ویژگی‌های اصلی مشترک جهانی (مستقیم + عملیات آزمایشی)

  1.عملکرد یکنواخت NC معمولاً بسته (پیش‌فرض کارخانه)

     خاموش شدن خودکار هنگام قطع برق، به طور موثر از سرریز، نشت آب/هوا در حین خاموش شدن تجهیزات برای محافظت از ایمنی بالاتر سیستم جلوگیری می کند.

  2. مواد مهر و موم اختیاری دوگانه

     -- لاستیک نیتریل استاندارد NBR: جهانی برای شرایط کاری عمومی آب تمیز، هوای فشرده و روغن روان کننده

     - پروپیلن اتیلن اختیاری EPDM: مقاوم در برابر حرارت، مقاوم در برابر اسید و قلیایی ضعیف، مخصوص آب گرم، مایع تمیز درجه مواد غذایی و تجهیزات ترشی

  3. کویل های سازگار جهانی چند مشخصات

     پوشش کامل ولتاژ AC & DC، سیم پیچ عایق کم مصرف که از انرژی مداوم طولانی مدت پشتیبانی می کند. طرح های سیم کشی دوگانه (سوکت DIN / سرب سیم ضد آب) قابل انطباق با سیم کشی کابینت داخلی و تجهیزات بیرونی.

  4.استانداردهای چند رشته صادرات بین المللی

     سه گزینه رزوه: PT British Taper، G موازی BSPP، NPT American Thread، تطبیق تجهیزات اتوماسیون داخلی و تقاضای صادرات خط تولید خارج از کشور.

  5. نصب جهانی بدون جاذبه

     بدنه سوپاپ را می توان به صورت عمودی، افقی یا معکوس بدون تأثیر بر عملکرد باز و بسته شدن نصب کرد که برای چیدمان کابینت جمع و جور عالی است.

  6. سفارشی سازی درجه فشار کامل

     سری Direct از نسخه های سفارشی استاندارد / فشار بالا / فشار بالا / جریان بزرگ پشتیبانی می کند. سری پایلوت به طور بومی با محدوده فشار سیال صنعتی معمولی 0.05 ~ 1.0MPa سازگار است.

جدول یکپارچه مشخصات فنی عمومی

جدول مقایسه انتخاب کامل Direct VS Pilot Operated Full

سناریوهای کاربردی معمولی تقسیم شده

  1. فیلدهای کاربردی NC مستقیم 2W

     - تزریق روغن خنک کننده تک نقطه ای و میکرو اسپری برای ماشین ابزارهای کوچک CNC، کنترل میکرو سیال ایستگاهی ساده

     - منبع آب کمکی خلاء و انشعاب پنوماتیک کوچک روشن/خاموش برای تجهیزات اتوماسیون 3C

     - تجهیزات تمیز کننده اولتراسونیک کوچک، حلقه های کنترل میکرو مایع آزمایشگاهی

     - انشعاب تعمیر و نگهداری تجهیزات، سوئیچ تک نقطه ای آب/گاز برای وسایل کوچک

  2. میدان های کاربردی NC 2W پایلوت

     -- تخلیه کامل دستگاه کمپرسور هوا، شیر قطع کننده خط لوله اصلی هوا کارگاه

     - کنترل مدار آب اصلی برای تجهیزات تمیز کردن اسپری خط مونتاژ بزرگ

     - سیستم گردش آب تصفیه آب، لوله های هدر جریان بزرگ خنک کننده صنعتی

     - کلید اصلی سیال با سوراخ بزرگ برای بسته بندی مواد غذایی و تجهیزات کامل شیمیایی

قواعد قضاوت انتخاب اصلی

     - فشار آب/هوای خط لوله زیر 0.05 مگاپاسکال، محیط میکرو متناوب، مدار خلاء → باید نوع اثر مستقیم 2 وات انتخاب شود

     - اندازه لوله ≥G1/2، خط لوله اصلی انتقال جریان بالا، خط لوله فشار پایدار درازمدت → انتخاب نوع 2 واتی پایلوت

     - آب داغ، آب تصفیه شده، شرایط کار مایع اسید ضعیف: در هنگام سفارش، مهر و موم درجه مواد غذایی EPDM را مشخص کنید

     - سیم کشی متمرکز داخل کابینه کنترل دستگاه: نوع سیم کشی سوکت DIN را اولویت بندی کنید. اسپری و تجهیزات مرطوب در فضای باز، نوع سرب سیم ضد آب I را انتخاب کنید

     - مدار آب پرفشار و ایستگاه‌های جریان بالا می‌توانند بدنه شیر سفارشی با پسوند H/L/T را انتخاب کنند.

راه حل های مدار سیال و پنوماتیک کامل همسان

  1. مدار انشعاب خنک کننده کوچک

     واحد سرویس هوای AFC ← شیر برقی سری 3 ولت ← لوله پلاستیکی PU ← شیر مستقیم 2 وات (کنترل روشن/خاموش مدار آب خنک کننده)

  2. مدار هدر آب اصلی ماشین را کامل کنید

     لوله اصلی مخزن آب / کمپرسور هوا ← شیر با سوراخ بزرگ پایلوت 2 وات ← تحویل انشعاب به خط لوله اسپری هر ایستگاه

  3. مدار کارگاه سیالات ضد انفجار

     واحد تصفیه منبع هوا ضد انفجار → شیر پایلوت 2 واتی با سیم پیچ سفارشی ضد انفجار، مطابق با خطوط لوله کنترل اتوماتیک ضد انفجار

خلاصه یک جمله

     شیر برقی سیال معمولی بسته 2/2 طرفه برنجی سری SOLH 2W، راه‌اندازی فشار صفر نوع با عملکرد مستقیم کوچک و نوع جریان بالا کم مصرف را ارائه می‌کند، با آب‌بند اختیاری NBR/EPDM درجه مواد غذایی، سازگاری چند رشته‌ای و چند ولتاژی، به طور گسترده در خطوط شستشوی ماشین‌های شست‌وشوی روغن استفاده می‌شود. تجهیزات اتوماسیون مایعات تصفیه آب و بسته بندی مواد غذایی.
