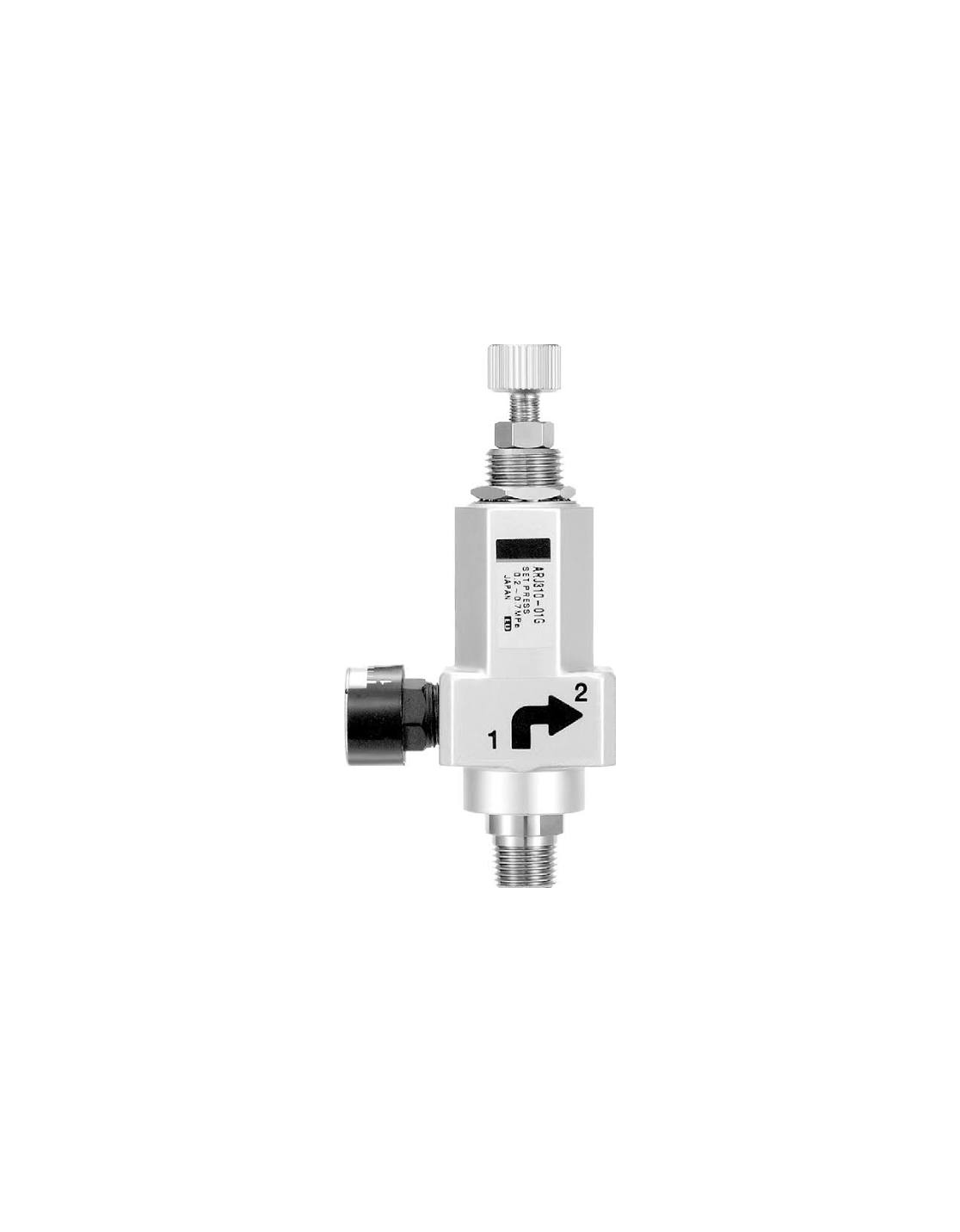

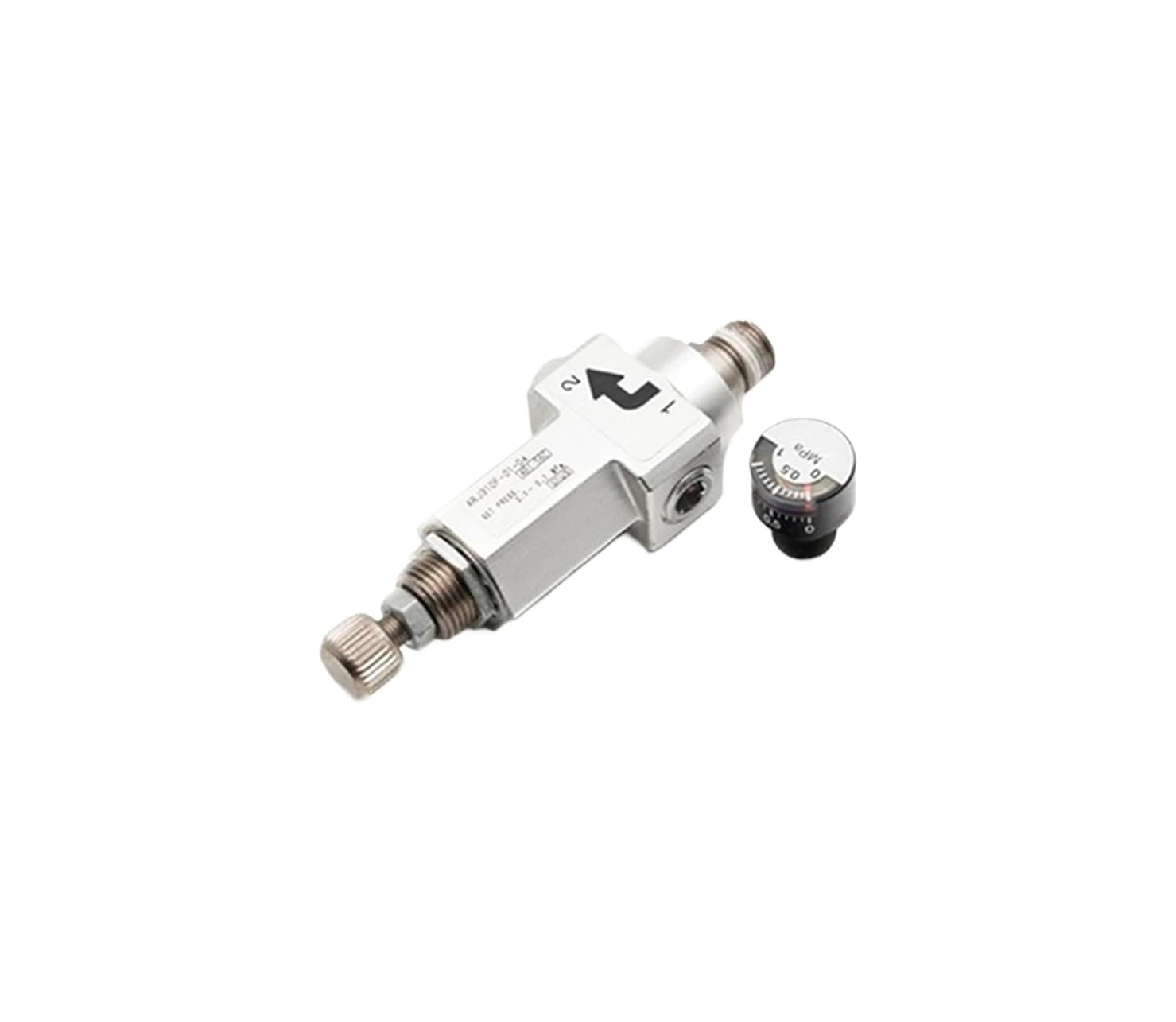

رگولاتور فشار مینیاتوری سری ARJ310 (مستقیم امدادی)

برند:SOLH توسط Richge Technology (睿其格科技)

بررسی اجمالی محصول

     سری SOLH ARJ310 یک تنظیم کننده فشار با دقت فوق العاده فشرده با اثر مستقیم برای فضاهای نصب باریک و کنترل فشار با دقت بالا با جریان کم است. ابعاد و عملکرد کلی آن به طور کامل با رگولاتورهای اصلی SMC ARJ310 برای تعویض مستقیم تجهیزات قابل تعویض است.

ساختار و توابع اصلی

     --ساختار: نوع پیستون مستقیم با دریچه کمکی داخلی

     - طرح بندی دو پورت (IN / OUT)؛ فشار اضافی به طور خودکار از طریق کانال تسکین داخلی تخلیه می شود

     - عملکرد: فشار هوای ورودی را به طور پیوسته کاهش دهید تا مقدار خروجی از پیش تعیین شده، سرکوب نوسانات فشار و ارائه حفاظت از فشار بیش از حد

     - طراحی یکپارچه با خروجی فشاری با یک لمس و رزوه های ورودی اختیاری دوگانه برای سیم کشی انعطاف پذیر

مشخصات فنی

     - محیط کار: هوای فشرده صنعتی تمیز و عمومی

     -- حداکثر فشار عملیاتی: 0.8 مگاپاسکال

     - فشار ثابت: 1.2 مگاپاسکال

     - محدوده فشار قابل تنظیم

     - محدوده استاندارد: 0.2-0.7 مگاپاسکال

     --نسخه کم فشار: 0.05-0.2 مگاپاسکال

     --دمای محیط و متوسط: -5℃ ~ +60℃ (بدون یخ زدگی داخلی)

     -- وزن خالص: تقریبا 65 گرم

     - عرض بدنه: 18.5 میلی متر، مناسب برای انباشته شدن منیفولد متراکم

     - درجه حفاظت: IP65

پیکربندی پورت

درگاه ورودی (دو سبک قابل انتخاب)

     --M5×0.8 نخ داخلی

     --Rc1/8 نخ خارجی

پورت خروجی

     رزوه مادگی Rc1/8 با کانکتور فشاری یکپارچه، سازگار با لوله متریک φ4/φ6، لوله امپریال 5/32 و 1/4 اینچ

بندر گیج

     رزوه مادگی Rc1/8، با فشار سنج های سری G15 مطابقت دارد

تعریف کد مدل (مثال: ARJ310F-01-04)

     --ARJ310: سری پایه رگلاتور مینی

     --F: مجهز به اتصالات فشاری داخلی. برای نسخه کامل رشته حذف شده است

     --01: استاندارد رزوه Rc1/8

     --04: برای لوله φ4. 06 نشان دهنده لوله φ6 است

     --N01: گزینه نخ NPT1/8

مدل های پرفروش

     --ARJ310-01: نسخه فول threaded بدون پورت push-in

     --ARJ310F-01-04: فشار داخل یکپارچه برای شیلنگ φ4

     --ARJ310F-01-06: فشار داخل یکپارچه برای شیلنگ φ6

     --ARJ310F-N01-03: ورودی رشته ای NPT1/8

مزایای محصول اصلی

     - طراحی سبک وزن بسیار کوچک: وزن 65 گرم و بدنه باریک 18.5 میلی متر متناسب با چیدمان تجهیزات بسیار فشرده

     - گزینه های رزوه ورودی دوگانه (M5 / Rc1/8) برای تطبیق طرح های مختلف لوله کشی

     -- خروجی فشاری ساخته شده در کارخانه اتصالات اضافی را حذف می کند و زمان مونتاژ را کوتاه می کند

     - مکانیزم تسکین داخلی به طور خودکار فشار بیش از حد را برای فشار خروجی پایدار آزاد می کند

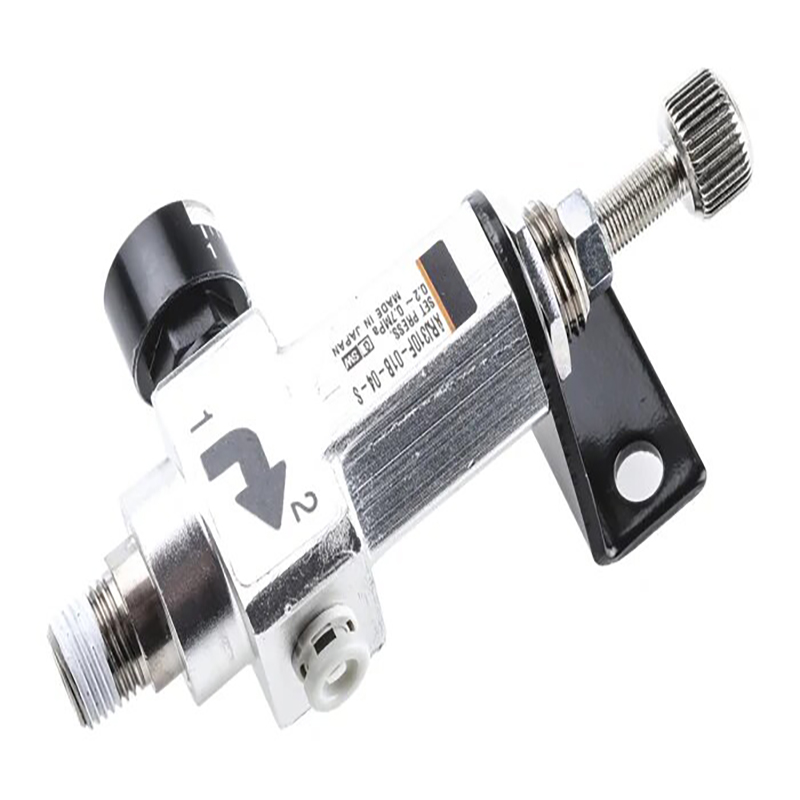

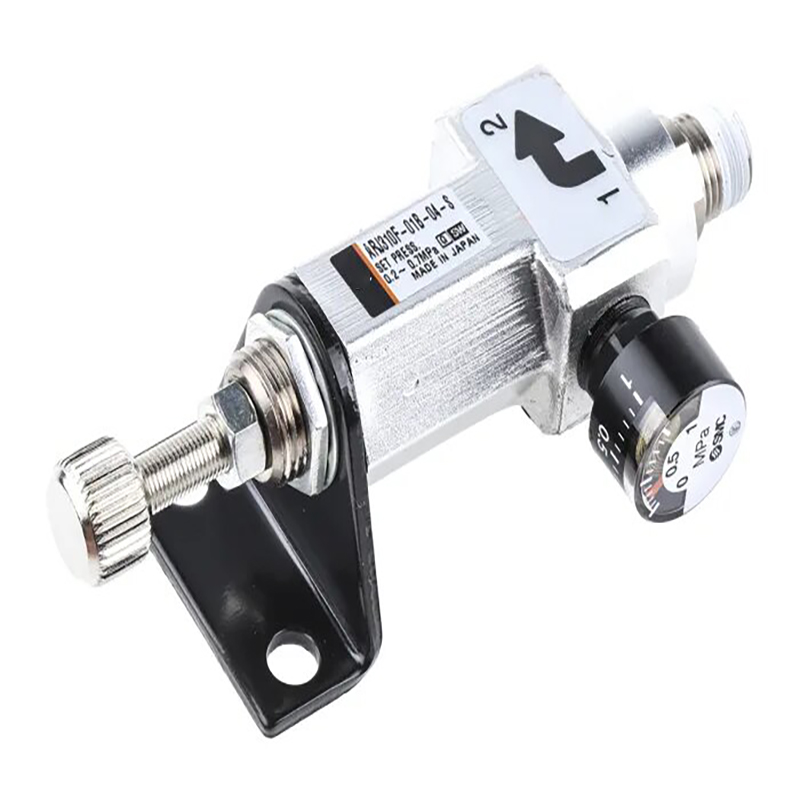

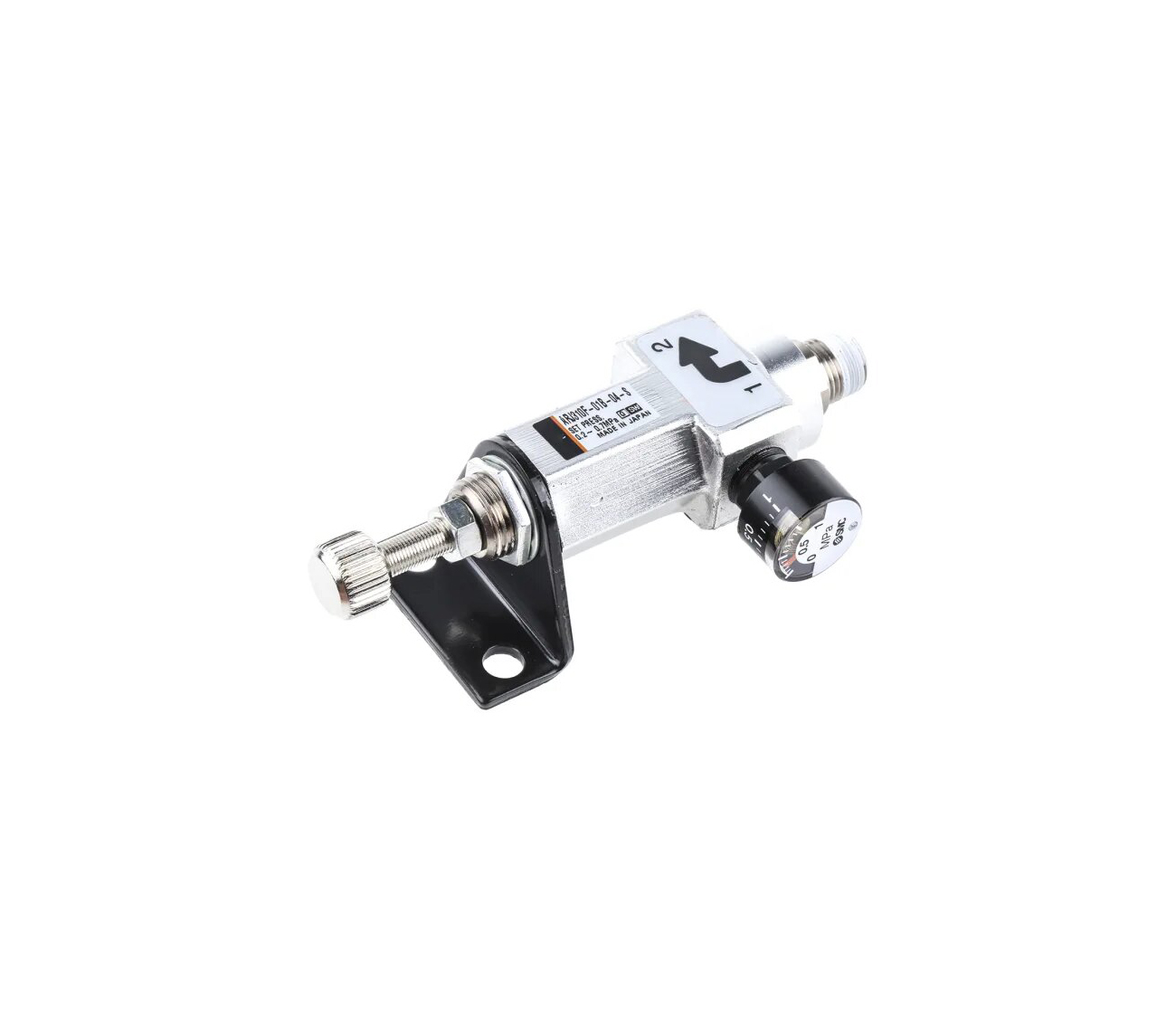

     - از روش های نصب دوگانه مهره پانل و براکت خارجی پشتیبانی می کند

     - ساختار عمل مستقیم فشار راه اندازی پایین را تا 0.05 مگاپاسکال را قادر می سازد

سناریوهای کاربردی معمولی

     سیلندرهای کوچک هوا، گیره‌های پنوماتیکی کوچک، نازل‌های دقیق دمش هوا مونتاژ الکترونیک، دستگاه‌های پزشکی، تولید نیمه‌رسانا و تجهیزات بازرسی سیالات، ابزارهای تست نشت هوا ماشین‌های اتوماسیون فشرده، جزایر سوپاپ و واحدهای تصفیه هوای مینی FRL

مقایسه مدل: ARJ310 در مقابل ARJ210

خلاصه یک جمله

     مینی تنظیم کننده فشار ARJ310 دارای بدنه فوق فشرده، ورودی دو رشته ای، کانکتور فشاری یکپارچه و دقت بالا است که به عنوان راه حل کنترل فشار بهینه برای سیستم های پنوماتیک فشرده کم جریان عمل می کند.
