سیلندر کشویی دو میله ای سری CX2 | سیلندر پنوماتیک با رانش بالا با مشخصات پایین

نام تجاری: SOLH توسط Richge Technology

نمای کلی محصول و ویژگی های ساختاری اصلی

سری SOLH CX2 یک سیلندر کشویی دو پیستونی حرفه ای است که دارای مشخصات بسیار کم، خروجی رانش دوگانه، دقت ضد چرخش عالی و مقاومت در برابر بار جانبی قوی است. اندازه های سوراخ های φ10 میلی متر، φ15 میلی متر و φ25 میلی متر را با ضربه های استاندارد از 25 میلی متر تا 200 میلی متر پوشش می دهد. این سری که برای فضای نصب فشرده، هدایت دقیق و عملیات فشار/کشش بار با وزن متوسط ​​طراحی شده است، به طور گسترده در ایستگاه های مختلف خودکار دقیق استفاده می شود. مدل های توسعه یافته شامل CXWM (بلبرینگ اسلاید با بافر هیدرولیک) و CXWL (بلبرینگ با بافر هیدرولیک) برای شرایط کاری با سرعت بالا و ضربه بالا در دسترس هستند.

مزایای ساختاری کلیدی

• خروجی رانش دوبل میله: با اتخاذ ساختار یکپارچه دو پیستونی و دو میله ای، رانش نظری دو برابر سیلندر تک میله ای با همان اندازه سوراخ است که نیروی محرکه قدرتمند و استحکام کلی ساختاری عالی را ارائه می دهد. مدل استاندارد CX2 از یاتاقان های لغزنده با دقت بالا برای حرکت خطی پایدار استفاده می کند.

• دقت ضد چرخش و موقعیت یابی فوق العاده بالا: ساختار متقارن دو میله ای عملکرد ضد چرخش مکانیکی قابل اعتماد را تحقق می بخشد. دقت ضد چرخش به ± 0.1 درجه (φ10) و ± 0.02 درجه (φ25) می رسد و ثبات موقعیت مکرر برجسته را تضمین می کند. ماشینکاری موازی با دقت بالا بین سطح نصب و میله های پیستون مقاومت در برابر بارهای جانبی و خارج از مرکز را تا حد زیادی افزایش می دهد.

• نصب چند جهته کم مشخصات و انعطاف پذیر: طراحی بدنه جمع و جور بسیار نازک کاملاً با فضای تجهیزات باریک و محدود سازگار است. هر دو بدنه سیلندر و صفحه انتهایی از نصب ثابت پشتیبانی می کنند و دو حالت کار را امکان پذیر می کنند:بدنه سیلندر با صفحه انتهایی متحرک ثابت شده است یاصفحه انتهایی با بدنه سیلندر متحرک ثابت شده است. مجهز به سوراخ‌های نصب چهار طرفه و درگاه‌های لوله‌کشی سه جهته، از جهات بالا، پایین و جانبی با طرح‌بندی خط لوله هوای انعطاف‌پذیر پشتیبانی می‌کند.

• عملکرد صاف و عمر طولانی: ساختار رفت و برگشتی دو طرفه با بافرهای لاستیکی دو طرفه به عنوان پیکربندی استاندارد به طور موثر تاثیر حرکت و نویز کار را کاهش می دهد. نسخه‌های بافر هیدرولیک اختیاری CXWM/CXWL جذب ضربه عالی را برای عملکرد با سرعت بالا و سرعت پایین فراهم می‌کنند و کاهش نویز و عملکرد بافری بدون نیاز به تعمیر و نگهداری را درک می‌کنند. طراحی بدون روغن با محیط های کاری تمیز سازگار است و هزینه های نگهداری روزانه را به حداقل می رساند.

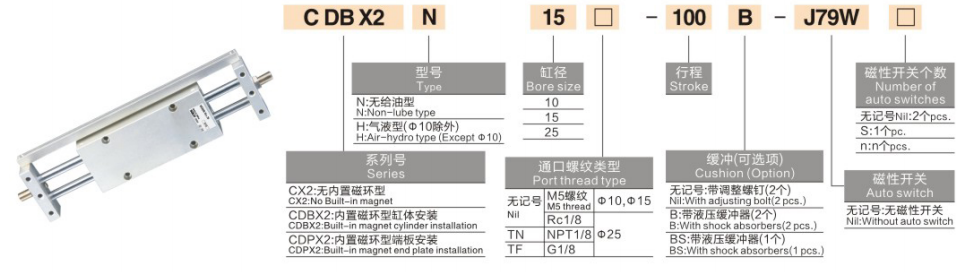

قوانین نامگذاری مدل را کامل کنید

نمونه های مدل: CX2N15-50 | CX225-100-M9BW

نمونه های مرجع سفارش استاندارد

• CX210-25: سوراخ 10 میلی متر، سکته مغزی 25 میلی متر، نوع استاندارد بدون سوئیچ مغناطیسی

• CX215-75-2S: سوراخ 15 میلی متری، ضربه 75 میلی متری، سوئیچ های مغناطیسی دوگانه برای تشخیص موقعیت دوگانه

• CX2N25-100: سوراخ 25 میلی متری، ضربه 100 میلی متری، نوع بدون مغناطیسی برای سناریوهای حساس به مغناطیسی

پارامترهای فنی هسته استاندارد

(شرایط تست استاندارد: دمای معمولی 20 درجه سانتیگراد، فشار نامی 0.5 مگا پاسکال)

1. مشخصات عملکرد عمومی

• حالت عملیات: دو عملکرد (رانندگی همزمان دو پیستون)

• محدوده فشار کاری: 0.15~0.7MPa; فشار اثبات: 1.05 مگا پاسکال

• دمای محیط: -10℃~60℃ (محیط معمولی بدون یخ)

• سرعت عملکرد پیستون: 50~500mm/s (استاندارد CX2)؛ تا 800mm/s (نسخه های پرسرعت CXWM/CXWL)

• حالت بافر: بافر لاستیکی دو طرفه (استاندارد); بافر هیدرولیک اختیاری برای مدل های CXWM/CXWL

• حالت روغن کاری: عملکرد بدون نیاز به نگهداری روغن، مناسب برای محیط های صنعتی تمیز

2. داده های دو رانش نظری (واحد: N)

3. داده‌های گشتاور جانبی مجاز (واحد: N·m)

4. داده‌های وزن محصول (50 میلی‌متر ضربه، واحد: کیلوگرم)

سناریوهای کاربردی معمولی

• انتقال دقیق مواد: ایده آل برای ترجمه قطعه کار الکترونیکی و نیمه هادی، تعویض پالت و هل دادن/کشیدن جیگ. دقت ضد چرخش فوق‌العاده بالا، انحراف صفر را در طول فرآیندهای موقعیت‌یابی و انتقال با دقت بالا تضمین می‌کند.

• بلند کردن بار متوسط ​​و سنگین: مناسب برای بلند کردن قطعه کار خط تولید، بیرون ریختن قالب و رانندگی با بار سنگین کوتاه مدت. ساختار منحصر به فرد رانش دوگانه و ظرفیت بار ضد غیرعادی قوی عملکرد رانندگی پایدار و قدرتمندی را ارائه می دهد.

• ایستگاه های اتوماسیون فضای محدود: مناسب برای نصب تجهیزات با شکاف باریک، چیدمان فشرده افقی و چیدمان چند سیلندر متراکم. بدنه کم حاشیه و طراحی نصب چند جهته، استفاده از فضا را به حداکثر می رساند.

• محیط های کاری با تمیزی بالا: طراحی بدون روغن و کم گرد و غبار با تجهیزات پزشکی، غذایی و الکترونیکی دقیق سازگار است. نسخه اختیاری بدون مغناطیسی (نوع N) کاملاً با سناریوهای کاربردی حساس به مغناطیسی بدون تداخل مغناطیسی مطابقت دارد.

راهنمای انتخاب سریع سه مرحله ای

1. انتخاب اندازه حفره: اندازه سوراخ را با توجه به بار کاری واقعی انتخاب کنید. از رانش دوگانه نظری ≥ بار واقعی × 1.5 با حاشیه ایمنی کافی اطمینان حاصل کنید. مدل با سوراخ بزرگ φ25 را برای شرایط کاری با بارهای جانبی سنگین اولویت بندی کنید.

2. انتخاب سکته مغزی: محدوده سکته مغزی استاندارد از 25 میلی متر تا 200 میلی متر است، با توجه به نیازهای واقعی سفر انتخاب کنید. مدل های بافر CXWM/CXWL را برای شرایط کاری طولانی مدت، سرعت بالا و ضربه مکرر ترجیح دهید.

3. انتخاب پیکربندی عملکردی

￮ تشخیص موقعیت دو طرفه: پیکربندی سوئیچ مغناطیسی دوگانه 2S را برای تعیین موقعیت دقیق حد ضربه انتخاب کنید.

￮ شرایط کاری با سرعت بالا و ضربه: نسخه های ارتقا یافته CXWM (بلبرینگ اسلاید + بافر هیدرولیک) / CXWL (بلبرینگ + بافر هیدرولیک) را انتخاب کنید.

￮ سناریوهای حساس به مغناطیسی: برای جلوگیری از تداخل مغناطیسی، از سیلندر بدون مغناطیسی نوع N استفاده کنید.

خلاصه یک جمله

     سیلندر کشویی میله دوبل سری SOLH CX2 خروجی رانش دوگانه، دقت ضد چرخش فوق العاده بالا، ساختار جمع و جور کم مشخصات و انعطاف پذیری نصب چند جهته را ادغام می کند و راه حل های پایدار و قابل اعتمادی را برای رانندگی با بار متوسط ​​برای تجهیزات خودکار دقیق در فضای محدود ارائه می دهد.
