شیر کنترل

شیر برقی پایلوت جمع و جور SOLH 7V شامل انواع 5/2 و 5/3 جهته است که بازگشت فنر تک سیم پیچ، قفل دو سیم پیچ و سه عملکرد مرکزی را پوشش می دهد: مرکز بسته، اگزوز مرکزی، منبع فشار مرکزی. این دستگاه از طراحی یکپارچه اگزوز متمرکز داخلی با حدود 30 درصد ظرفیت جریان بالاتر نسبت به دریچه های سری 4 ولت سنتی استفاده می کند که دارای پاسخ سوئیچینگ ≤50 میلی ثانیه و حداکثر فرکانس کاری تا 5 هرتز است. سیم‌پیچ‌های برق بسیار کم، با مصرف برق DC 0.7W و AC 1.1VA، گرمای کمتری برای انرژی‌دهی مداوم تولید می‌کنند. مجموعه‌ای با اندازه کامل از M5 تا 3/8 اینچ ارائه شده است که از هر دو درگاه رزوه استاندارد و اتصالات سریع فشاری پشتیبانی می‌کند. سوپاپ‌ها را می‌توان به صورت جداگانه یا روی منیفولدهای آلومینیومی چند ایستگاهی برای صرفه‌جویی در فضای کابینت و ساده‌سازی لوله‌کشی هوای اصلی نصب کرد. محدوده فشار کاری 0.15 تا 0.8 مگاپاسکال ℃ با دمای کارآلومینی -20-0. بدنه سوپاپ عمر طولانی آب بندی را ارائه می دهد که به طور گسترده برای سوئیچینگ جهت سیلندر و کنترل پنوماتیک متمرکز در تمام خطوط تولید خودکار استفاده می شود.

شیر برقی 5 پورت پایلوت سری SOLH SY به طور کامل با شیرهای SMC منطبق از جمله مدل های SY3000 mini، SY5000 متوسط، SY7000 بزرگ و SY9000 بسیار بزرگ قابل تعویض است. این گزینه های مدار کامل را ارائه می دهد: سیم پیچ 5/2 تک/دو و 5/3 سه موقعیت با عملکردهای مرکز بسته، اگزوز مرکزی و عملکرد تامین فشار مرکزی. کویل های استاندارد 0.35 وات و کویل های اختیاری 0.1 وات کم مصرف انرژی، گرمای کمی برای انرژی دهی مداوم تولید می کنند. نسخه آزمایشی داخلی 0.1 تا 0.7 مگاپاسکال کار می کند، در حالی که نوع آزمایشی خارجی از محیط خلاء -100 کیلو پاسکال پشتیبانی می کند. قرقره مهر و موم شده تا 200 میلیون سیکل سوئیچینگ می رسد. درگاه های هوا برای مسیریابی لوله های انعطاف پذیر در کنار، بالا و پایین مرتب شده اند. سوپاپ‌ها از طراحی snap پلاگین سازگار با جزیره‌های شیر منیفولد SS5Y استفاده می‌کنند که امکان تعمیر و نگهداری تک سوپاپ را بدون جدا کردن کل بانک، با کانکتور پلاگین IP65 و رتبه پایه منیفولد IP67 را ممکن می‌سازد. رانرهای داخلی بهینه شده حدود 80 درصد جریان بالاتری نسبت به شیرهای قدیمی ارائه می دهند و مش فیلتر پایلوت داخلی از گیرکردن قرقره در اثر گرد و غبار جلوگیری می کند. به طور گسترده برای سوئیچینگ جهت سیلندر و کنترل پنوماتیک متمرکز در تجهیزات نیمه هادی، جوش خودرو، بسته بندی و اتوماسیون پزشکی استفاده می شود.

شیرهای برقی سیال معمولی بسته 2/2 طرفه سری SOLH 2S شامل دو خط کامل هستند: مدل‌های 030/050 با دهانه کوچک با عملکرد مستقیم و انواع با سوراخ بزرگ 150 تا 500 که توسط پایلوت کار می‌کنند، برای کنترل خاموش و روشن خودکار آب تمیز، هوای فشرده، خنک‌کننده برش، روغن مایع روان‌کننده و خطوط لوله ضعیف. نسخه مستقیم، راه‌اندازی فشار صفر را بدون حداقل محدودیت فشار دیفرانسیل، ویژگی‌های اندازه جمع‌وجور، جهت نصب جهانی و سوئیچینگ سریع میلی‌ثانیه را امکان‌پذیر می‌سازد، ایده‌آل برای کاربردهای ریز جریان کم فشار مانند خنک‌کننده ماشین ابزار تک نقطه‌ای، انشعاب‌های میکرو هوا/آب 3C و تجهیزات تمیزکننده کوچک. نوع آزمایشی به حداقل اختلاف فشار 0.05 مگا پاسکال برای باز شدن کامل نیاز دارد، جریان فوق العاده بزرگ را با سیم پیچ های کم گرمای کم وات ارائه می کند، مناسب برای هدرهای تخلیه کمپرسور هوا، خطوط اصلی آب پاشش و خطوط لوله تصفیه آب در گردش بالا. مهر و موم استاندارد لاستیک نیتریل NBR مجهز به مهر و موم های اختیاری مقاوم در برابر اسید و آب گرم EPDM درجه مواد غذایی است. استانداردهای بین‌المللی رزوه (PT/G/NPT) و ولتاژ جهانی سیم‌پیچ (DC12/24V، AC24/110/220V) در دسترس هستند که توسط دوشاخه DIN و گزینه‌های سیم‌کشی سرب سیم پشتیبانی می‌شوند. کویل های مقاوم در برابر حرارت امکان انرژی دهی مداوم طولانی مدت را فراهم می کنند. راهنمای انتخاب: نوع مستقیم برای خطوط لوله با فشار ساکن زیر 0.05MPa و جریان شاخه کوچک. نسخه پایلوت برای هدرهای اصلی G1/2 و بالاتر با فشار بالا پایدار و جریان گردش زیاد. مهر و موم EPDM برای آب گرم و سیالات مواد غذایی اجباری است.

شیر برقی سیال معمولی بسته 2/2 طرفه سری SOLH 2W با بدنه برنجی جامد شامل مدل‌های 030/050 با دهانه کوچک با عملکرد مستقیم و انواع 150 تا 500 با حفره بزرگ است که برای کنترل خاموش و روشن خودکار آب تمیز، هوای فشرده، مایع خنک‌کننده برش و روغن‌کاری ضعیف لوله‌ها طراحی شده است. نسخه مستقیم اقدام به راه اندازی فشار دیفرانسیل صفر بدون محدودیت فشار کاری حداقل، ویژگی های اندازه جمع و جور، جهت نصب جهانی و سوئیچینگ فرکانس بالا میلی ثانیه ای، ایده آل برای انشعاب های جریان میکرو با فشار پایین، مدارهای آب کمکی خلاء و خنک کننده تک نقطه ای برای ماشین ابزارهای کوچک است. نوع آزمایشی به حداقل فشار دیفرانسیل راه‌اندازی 0.05 مگا پاسکال نیاز دارد، جریان فوق‌العاده بزرگ را با سیم‌پیچ‌های کم‌مصرف کم‌مصرف ارائه می‌کند، مناسب برای خطوط تخلیه اصلی کمپرسور هوا، مدارهای آب پاشش اصلی مونتاژ عمومی و خطوط لوله با جریان بالا برای سیستم‌های تصفیه آب. مهر و موم استاندارد لاستیک نیتریل NBR مجهز به مهر و موم های اختیاری مقاوم در برابر حرارت و اسید EPDM درجه مواد غذایی است. چندین استاندارد بین‌المللی رزوه (PT/G/NPT) و ولتاژ سیم‌پیچ با برد کامل (DC12/24V، AC24/110/220V) در دسترس هستند که توسط سوکت‌های دوشاخه DIN برای سیم‌کشی کابینت و سیم‌های ضد آب IP65 برای تجهیزات بیرونی مرطوب پشتیبانی می‌شوند. کویل های مقاوم در برابر حرارت اجازه می دهد تا انرژی 24 ساعته مداوم و بدون فرسودگی را تامین کنند. دستورالعمل های انتخاب: برای خطوط لوله با فشار استاتیکی زیر 0.05 مگاپاسکال و جریان میکرو تک نقطه ای، نوع مستقیم عمل را انتخاب کنید. نوع پایلوت را برای هدرهای اصلی G1/2 و بالاتر با گردش خون بالا با فشار بالا انتخاب کنید. مهر و موم EPDM برای آب گرم، آب تصفیه شده و مایعات درجه مواد غذایی اجباری است.

شیر دستی دستگیره SOLH VHK شامل انواع قطع کننده فشار 2/2 و فشار 3/2 جهته است که کاملاً با شیرهای اصلی SMC VHK قابل تعویض است. با استفاده از آب بندی دقیق پاپت خود توسعه یافته، محفظه PBT مقاوم در برابر شعله و قرقره مسی، به طور خودکار و با منابع نقطه ای کافی به تولید انبوه می رسد. عملکرد چرخشی 90 درجه با گشتاور کم و اتصالات فشاری/رزوه ای فراوان دارد. نسخه 3/2 طرفه فشار باقیمانده را به طور خودکار تخلیه می کند، به طور گسترده برای کاهش ایمنی قبل از شیرهای برقی، سوئیچ مدار خلاء و کنترل هوای انشعاب در سیستم های پنوماتیک مینیاتوری فشرده استفاده می شود.

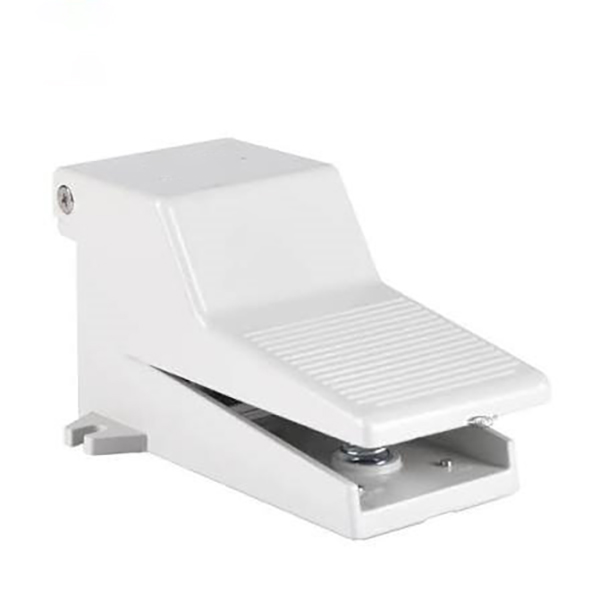

شیر پدال پایی پنوماتیک SOLH 4F از محفظه آلومینیومی ریخته گری یکپارچه استفاده می کند و به طور کامل با مدل های معادل AirTAC قابل تعویض است. ساخته شده بر اساس فناوری آب بندی دو اگزوز که خود توسعه یافته است، در خطوط مونتاژ خودکار با موجودی کافی و حمل و نقل جهانی ثابت به تولید انبوه می رسد. این دستگاه در نسخه های خود تنظیم مجدد، خود قفل شونده و گارد ایمنی با مقاومت IP54 در برابر گرد و غبار و پاشش موجود است، رفت و آمد سیلندرهای دوگانه را به طور گسترده برای مهر زنی، اتصالات پرچین و اشکال زدایی مدار در محل کنترل می کند. جریان هوای بالا پاسخ سریع و ساختار مقاوم در برابر ضربه را ارائه می دهد که با پله های مکرر سنگین در کارگاه های صنعتی مناسب است.

دریچه‌های پدال پایی پنوماتیک SOLH 3F، متشکل از آلومینیوم دایکاست سنگین 3F و پلاستیک سبک وزن 3FM برای جایگزینی مستقیم همتایان AirTAC. با پشتیبانی از فناوری آب بندی دقیق خود توسعه یافته و تولید انبوه خودکار، ذخایر نقطه ای کافی با محموله های سالانه بزرگ نگهداری می شود. مجهز به حالت‌های بازنشانی و قفل و حفاظت IP54، گیره‌های ثابت، سیلندرهای تک اثره و شکستن خلاء، به طور پایدار برای مشتریان ماشین‌کاری و اتوماسیون عرضه می‌شوند، مقاوم در برابر سایش برای عملیات کارگاهی با فرکانس بالا تحت هوای فشرده بدون روغن.

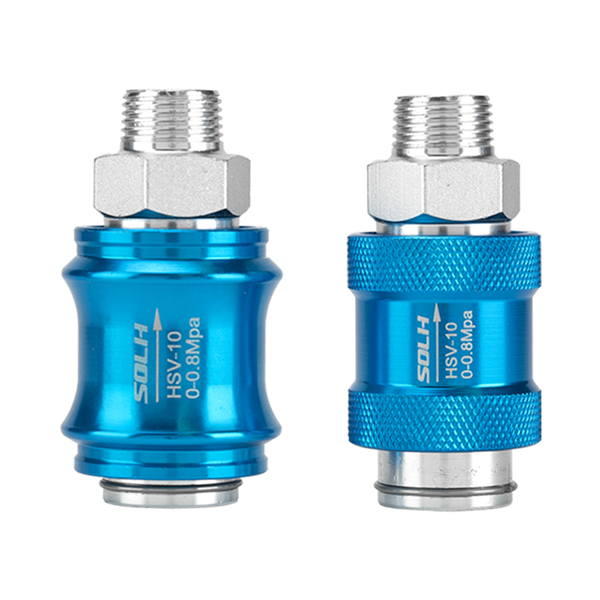

شیرهای پنوماتیک دستی کشویی 3/2 طرفه سری SOLH HSV ساختار یکپارچه فشار-کشش آستین خطی را اتخاذ می‌کنند که کاملاً با مشخصات ابعادی سری اصلی AirTAC HSV سازگار است و با نمونه‌های مشابه داخلی قابل تعویض است. این شیر که بدون فنرهای برگشتی طراحی شده و مجهز به موقعیت مکانیکی خود قفل شونده است، جریان هوا را با فشار و کشیدن محوری تغییر می‌دهد: با فشار دادن آستین به سمت جلو، پورت ورودی P و پورت A برای تامین هوای معمولی متصل می‌شود. عقب کشیدن ورودی هوا را قطع می کند و به طور خودکار پورت A را با درگاه اگزوز R داخلی متصل می کند تا فشار باقیمانده را به سرعت در خطوط لوله و محرک های عقب تخلیه کند. این به عنوان یک کلید قطع کننده ایمنی اختصاصی برای خطوط لوله انشعاب پنوماتیک و شیر کاهش فشار ضروری برای کارهای تعمیر و نگهداری تجهیزات عمل می کند. سه پورت استاندارد پیکربندی شده است: P برای ورودی هوای فشرده اصلی، A برای خروجی به اجزای پنوماتیک پایین دست، و یک درگاه اگزوز داخلی تعبیه شده در داخل بدنه سوپاپ. مجموعه‌ای از مشخصات که اندازه‌های رزوه‌های G1/8 تا G1 را پوشش می‌دهند، همراه با سه گزینه طرح‌بندی رزوه (نخ‌های تک داخلی و تک بیرونی SF، رزوه‌های بیرونی دوتایی SS، نخ‌های داخلی دوتایی FF) ارائه می‌شوند. رزوه مخروطی PT، رزوه موازی G و رزوه NPT برای تناسب با استانداردهای لوله کشی جهانی قابل انتخاب هستند. این شیر که با بدنه شیر آلیاژ آلومینیوم آنودایز شده سخت، قرقره های ضد زنگ فولاد ضد زنگ و حلقه های آب بندی لاستیکی نیتریل NBR با کارایی بالا ساخته شده است، از عملکرد بدون روغن کاری تحت هوای فشرده فیلتر شده در فشار کاری 0 تا 1.0 مگاپاسکال پشتیبانی می کند و فشار تست MPa تا 1 را تحمل می کند. نیروی فشار کش عملیاتی در 18 ~ 25 نیوتن برای عملکرد صاف کنترل می شود و ساختار قفل مکانیکی موقعیت تنظیم شده را بدون رانش یا نشت هوا ناشی از لمس تصادفی حفظ می کند. متفاوت از شیرهای دستی دوار 4HV که برای سوئیچینگ به جلو/عقب سیلندرهای دو کاره استفاده می شوند، سری HSV منحصراً برای روشن و خاموش شدن خط لوله و آزادسازی فشار طراحی شده است. برای صرفه جویی در فضای نصب می توان آن را مستقیماً به صورت سری در خطوط لوله هوا بدون پایه های نصب اضافی نصب کرد. به طور گسترده برای ایزوله کردن تامین هوا قبل از تعمیرات اساسی تجهیزات، قطع ایمنی مدار اصلی هوای ابزار اتوماسیون، سوئیچینگ خط لوله خلاء و کنترل منبع هوا مستقل از مدار انشعاب، به طور موثر خطرات پنهان ناشی از فشار باقیمانده در طول تعمیر و نگهداری را از بین می برد و ایمنی عملیاتی در محل را تضمین می کند.

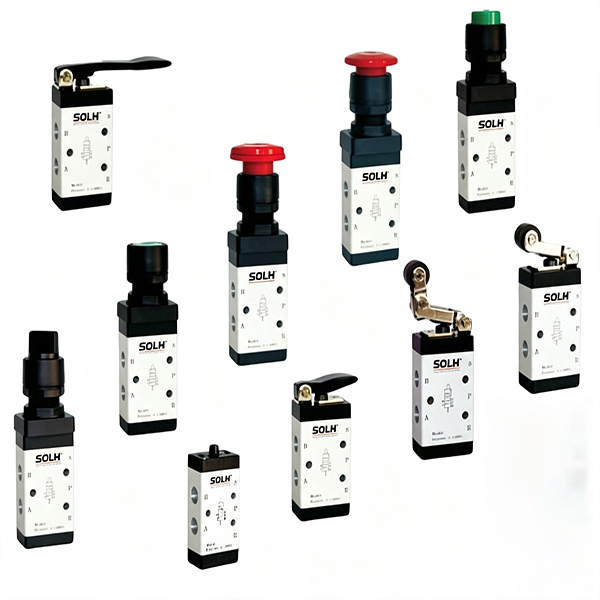

شیرهای جهتی مکانیکی برگشت فنری 5/2 طرفه سری SOLH M5 از رابط های رزوه ای یکپارچه M5×0.8 در کل خط تولید استفاده می کنند. این دریچه‌های پنوماتیکی بدون سیم پیچ، کانال‌های هوا را با تکیه بر نیروی تحریک مکانیکی خارجی تغییر می‌دهند و پس از حذف نیروی خارجی، به‌طور خودکار توسط فنرهای داخلی تنظیم مجدد می‌شوند. آنها به عنوان اجزای اصلی ماشه سیگنال پنوماتیک مینیاتوری به طور گسترده برای موقعیت یابی محدودیت حرکت سیلندر، انتقال سیگنال بازخورد در موقعیت و سوئیچینگ دستی بادی محلی در تجهیزات خودکار استفاده می شوند. سری کامل دو دسته اصلی را پوشش می‌دهد: انواع مکانیکی فعال (پیستون، اهرم غلتکی، غلتک یک طرفه) و انواع دستی (دکمه فشاری، اهرم ضامن، دکمه اضطراری قارچ، دکمه قفل چرخشی)، کاملاً ابعادی قابل تعویض با شیرهای مکانیکی اصلی سری AirTAC M5 برای جایگزینی مستقیم. طرح استاندارد پنج پورت شامل ورودی هوای اصلی P، پورت های کاری A/B متصل به سیلندرهای مینیاتوری دو طرفه، و دو درگاه خروجی جانبی مجزا R1/R2 است که برای نصب صدا خفه کن مینیاتوری برای کاهش صدای اگزوز و جلوگیری از ورود گرد و غبار خارجی در نظر گرفته شده است. یک ساختار قرقره کشویی متعادل اتخاذ شده است که در برابر تداخل فشار برگشتی تامین هوا مصون است. برای تکمیل سوئیچینگ پایدار شیر با پاسخ فوق حساس، تنها نیروی خارجی سبک مورد نیاز است. سرهای فعال چندگانه برای تناسب با شرایط کاری مختلف اختیاری هستند: پیستون مستقیم M5B برای تشخیص موقعیت تماس سفت و سخت، اهرم غلتکی جهانی M5R که توسط بادامک ها و بافل ها راه اندازی می شود، غلتک یک طرفه M5L برای جلوگیری از عملکرد نادرست محدودیت یک جهته، و انواع دکمه ها و سبک های دستی برای کنترل دویدن دستی در محل و اضطراری. این سوپاپ ها با بدنه دریچه های آلومینیومی سخت آنودایز شده و مهر و موم های لاستیکی نیتریل NBR مقاوم در برابر سایش، از عملکرد بدون روغن کاری تحت هوای فشرده فیلتر شده در محدوده 0.05 تا 0.8 مگاپاسکال پشتیبانی می کنند و دارای عمر مفید بیش از 10 میلیون سیکل سوئیچینگ هستند. پایه های منیفولد چند ایستگاهی سفارشی (سری M5M) برای تغذیه متمرکز هوا و نصب یکپارچه مدولار، همراه با آداپتورهای منطبق، میکروخفه کن و کانکتورهای سریع در دسترس هستند. متمایز از شیرهای 3/2 طرفه S3، این سری 5 پورت M5 می‌تواند مستقیماً سیلندرهای کوچک دو طرفه یا سیگنال‌های پیلوت خروجی را برای فعال کردن شیرهای برقی اصلی هدایت کند. سناریوهای معمولی شامل تشخیص در محل اتصالات مونتاژ، معکوس کردن خودکار سفر سیلندر، اشکال زدایی دستی در محل و راه اندازی سیگنال منطقی پنوماتیک اتوماسیون کوچک است.
