شیر برقی سیال سری 2P | 2/2 راه

شیرهای برقی معمولی بسته مستقیم 2/2 طرفه مینی سری SOLH 2P از بدنه شیرهای پلاستیکی مهندسی نایلون PA66 با استحکام بالا استفاده می کنند که به ویژه برای تعویض خودکار جریان کم هزینه کم هوای فشرده، آب تمیز و روغن روان کننده با ویسکوزیته کم طراحی شده است. با عملکرد واقعی راه اندازی فشار صفر، این شیر می تواند به طور معمول تحت اختلاف فشار 0 مگاپاسکال باز شود، و به طور موثر وابستگی فشار شیرهای برقی که توسط خلبان کار می کنند را از بین می برد. این سری ساختار محرکه الکترومغناطیسی مستقیم بالغ را اتخاذ می کند. در حالت خاموشی، فنر تنظیم مجدد داخلی، هسته شیر را محکم فشرده می کند تا حالت کاملا بسته را حفظ کند. هنگامی که انرژی می گیرد، جاذبه الکترومغناطیسی هسته شیر را به سرعت بالا می برد تا خط لوله را هدایت کند، و کل عملیات سوئیچینگ در عرض 0.05 ثانیه برای پاسخ فوق سریع به پایان می رسد. پیکربندی استاندارد از مهر و موم های فلورروبر VITON مقاوم در برابر سایش با مقاومت فوق العاده در برابر روغن، آب و رسانه های خورنده خفیف استفاده می کند. آب بندی لاستیک نیتریل NBR به عنوان یک جایگزین اختیاری با توجه به شرایط کاری موجود است. این کویل به درجه حفاظت ضد گرد و غبار و ضد آب IP65 با عایق کلاس B می رسد که قادر به عملکرد مداوم پایدار در محیط های کارگاهی مرطوب است. با دهانه جریان ثابت φ2.5 میلی‌متری و مقدار CV 0.23، دو مشخصات رزوه اصلی G1/8 و G1/4 در دسترس هستند، همراه با گزینه‌های سیم‌کشی متنوع از جمله سوکت استاندارد DIN، کابل‌های پرنده و سوکت‌های چراغ نشانگر، همراه با گزینه‌های ولتاژ AC/DC جهانی برای پاسخگویی به تقاضاهای مطابق جهانی. طرح کلی فشرده سبک وزن مناسب نصب در داخل ماژول های تجهیزات فشرده است. این به طور گسترده ای در کنترل منبع هوا ژنراتور خلاء، سوئیچینگ تامین هوای سیلندر کوچک، حلقه های آب خنک کننده میکرو تجهیزات، پاشش خودکار، زهکشی خودکار کمپرسور هوا و سیستم های مرطوب کننده کوچک استفاده می شود و به عنوان یک جایگزین کنترل سیال مینیاتوری مقرون به صرفه برای دریچه های سری 2 ولت برنجی عمل می کند.

ارسال استعلام

توضیحات محصول

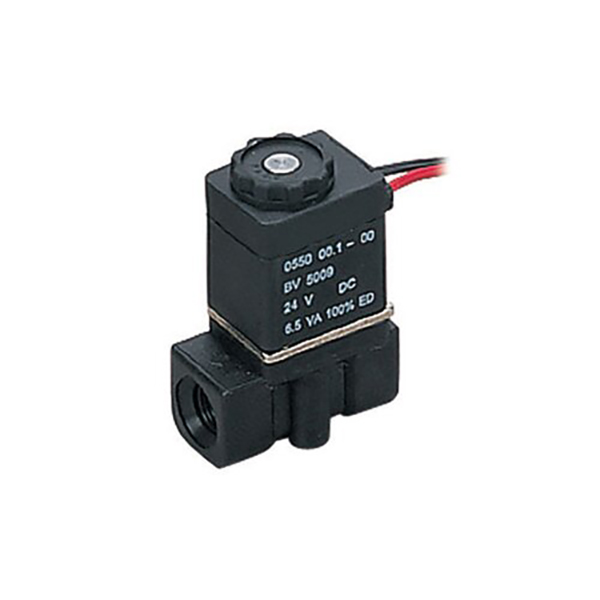

شیر کنترل سیالات 2/2 راه سری 2P | شیر برقی مینی پلاستیکی

نام تجاری: SOLH توسط Richge Technology

1. تعریف محصول و اصل کار

سری SOLH 2P یک استشیر برقی مینی سیال معمولی بسته با عملکرد مستقیم 2/2 طرفه ساخته شده از پلاستیک مهندسی با استحکام بالا. پشتیبانی می کندراه اندازی فشار دیفرانسیل صفر (قابل اجرا 0MPa) و برای کنترل خاموش و روشن هوای فشرده، آب و روغن رقیق طراحی شده است. به طور گسترده در مدارهای آب خودکار، مدارهای پنوماتیکی و حلقه های خلاء استفاده می شود، دارای اندازه جمع و جور، پاسخ سریع و سازگاری عالی با رسانه ها است که به عنوان یک راه حل کنترل سیال مینیاتوری مقرون به صرفه و قابل اعتماد عمل می کند.

1.1 اصل کار اصلی

• حالت خاموش به طور معمول بسته (NC).: فنر هسته شیر را فشار می دهد تا کانال جریان را به طور کامل مسدود کند و تمام جریان متوسط را قطع کند.

• حالت باز شدن روشن: نیروی الکترومغناطیسی هسته شیر را به سمت بالا می برد تا کانال جریان را باز کند و اجازه گردش متوسط را بدهد.

• تنظیم مجدد خودکار: فنر بلافاصله پس از قطع برق شیر را تنظیم مجدد و بسته می کند و عملکرد قطع ایمن و پایدار را تضمین می کند.

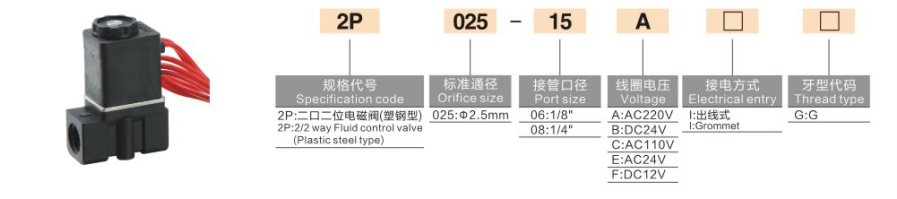

2. قوانین کدگذاری مدل کامل و نمونه های سفارش

1. منطق کد نویسی کامل: 2P025 - پورت رزوه - پسوند سیم کشی - ولتاژ

بخش کد	تعریف تفصیلی
2P	سری شیر برقی سیال 2/2 طرفه مستقیم (بدنه پلاستیکی)
025	مشخصات روزنه ثابت: φ2.5mm، مقدار CV = 0.23 (تک مشخصات جهانی برای سری کامل)
06/08	پورت رشته مستقیم نوع G: 06=G1/8; 08=G1/4
پسوند سیم کشی	خالی=سوکت استاندارد DIN; W=پریز سیم; LD = سوکت با چراغ نشانگر (نور سفید LD1)
ولتاژ	DC12V / DC24V; AC24V / AC110V / AC220V

2. نمونه سفارش استاندارد

2P025-08W-DC24V: پورت رزوه G1/4، خروجی سیم، 24 ولت DC، شیر مینی سیال دو طرفه معمولاً بسته

3. پارامترهای فنی اصلی

مورد پارامتر	مشخصات
نوع اقدام	اقدام مستقیم، به طور معمول بسته (NC) (نوع NO در دسترس نیست)
روزنه و ضریب جریان	φ2.5mm، CV=0.23
موضوع پورت	G1/8 (06)، G1/4 (08)
رسانه کاربردی	هوای فشرده، آب تمیز، آب سرد، روغن روان کننده، گاز (ویسکوزیته ≤ 20CST)
محدوده فشار کاری	0～0.7MPa (0~7bar)، شروع فشار صفر در دسترس است
فشار اثبات	1.05 مگا پاسکال
جنس بدنه	پلاستیک مهندسی PA66 نایلون 66
مواد آب بندی	فلوئورولاستیک استاندارد VITON (مقاوم در برابر روغن و آب)؛ لاستیک نیتریل NBR اختیاری
دمای کاری	-5℃ ~ +80℃
مصرف برق کویل	AC ≈ 7VA، DC ≈ 5W. عایق کلاس B
درجه حفاظت	IP65
زمان پاسخگویی	عمل تحریک و سوئیچ＜ 0.05 ثانیه، روشن و خاموش شدن فوق العاده سریع

4. مزایای هسته محصول

• راه اندازی فشار صفر：کاملاً با فشار صفر 0 مگاپاسکال کار می‌کند و محدودیت راه‌اندازی دریچه‌های پایلوت که نیاز به فشار دیفرانسیل دارند را کاملاً حل می‌کند.

• طراحی سبک مینی：بدنه پلاستیکی فشرده با ردپای کوچک، ایده آل برای فضاهای نصب باریک و مونتاژ ماژول یکپارچه.

• مقاومت در برابر خوردگی درجه یک：آب بندی استاندارد fluororrubber VITON مقاومت عالی در برابر آب، روغن و خوردگی ضعیف را ارائه می دهد و با آب خالص، زهکشی کمپرسور هوا و سناریوهای مدار آب خنک کننده سازگار است.

• سازگاری با محیط زیست بالا：درجه حفاظت سیم پیچ IP65، ضد گرد و غبار و ضد آب، عملکرد پایدار در شرایط کاری مرطوب.

5. سناریوهای کاربردی معمولی

5.1 سناریوهای کنترل پنوماتیک

• کنترل روشن و خاموش منبع هوا برای ژنراتورهای خلاء

• سوئیچ منبع هوا برای سیلندرهای پنوماتیک کوچک

5.2 سناریوهای کنترل سیالات

• مدارهای خنک کننده آب مینیاتوری و تجهیزات اسپری خودکار

• تجهیزات تصفیه آب و سیستم های زهکشی اتوماتیک کمپرسور هوا

5.3 تطبیق تجهیزات صنعتی

• مدارهای آب ماشین آلات پردازش مواد غذایی و دستگاه های قالب گیری تزریقی کوچک

• سیستم های مرطوب کننده خودکار و کنترل میکرو سیال

6. مقایسه سری 2P در مقابل 2V | راهنمای انتخاب حرفه ای

مدل	نوع ساختار	بدنه سوپاپ	فشار راه اندازی	ظرفیت جریان
2P025	مینی بازیگری مستقیم	نایلون پلاستیک	0MPa فشار صفر	جریان کوچک (φ2.5 میلی متر)
2V025/130	مستقیم / خلبانی	فلز برنج	فشار دیفرانسیل نوع خلبان ≥0.05MPa	جریان متوسط و بزرگ

7. پشتیبانی از لوازم جانبی تطبیق

• درمان منبع هوا: رگولاتور فیلتر هوا سری AF/AW را در قسمت جلویی مجهز کنید تا منبع هوا را تصفیه کرده و فشار کاری را تثبیت کند.

• تطبیق سیستم خلاء: با ژنراتورهای خلاء لوله مستقیم ZU همکاری کنید تا کلید روشن و خاموش مدار خلاء قابل اعتماد را محقق کنید.

• اتصال خط لوله: اتصالات مستقیم با رزوه نر سری KQ2 با اتصال سریع برای نصب سریع، راحت و بدون نشتی خط لوله.

خلاصه یک جمله

شیر برقی پلاستیکی مینی سری SOLH 2P دارای راه اندازی فشار صفر، ساختار سبک وزن فشرده و حفاظت IP65 است که کنترل روشن و خاموش سیال با جریان کوچک اقتصادی، پایدار و با راندمان بالا را برای سیستم های پنوماتیک خودکار، آب و خلاء ارائه می دهد.
