شیر برقی سیال برنجی 2/2 راه سری 2 ولت | بازیگری مستقیم و خلبانی

نام تجاری: SOLH توسط Richge Technology

1. بررسی اجمالی محصول و طبقه بندی هسته

     سری SOLH 2V حرفه ای استشیر برقی سیال 2/2 طرفه طراحی شده برای کنترل جهانی سیال هوا، آب و روغن. به دو نوع ساختاری اصلی تقسیم می شود:نوع 2V025 مستقیم و2 ولت130/2V250 دیافراگم نوع پایلوت. این سری با استفاده از بدنه شیر برنجی با کیفیت بالا با مواد آب بندی ممتاز، دارای گزینه راه اندازی فشار صفر، ظرفیت جریان زیاد، پاسخ سریع و سازگاری متوسط ​​گسترده است. این شیر به عنوان شیر کنترل سیال همه منظوره برای مدارهای آب خودکار، خطوط لوله هوا، سیستم های خلاء و تجهیزات روانکاری عمل می کند.

2. قوانین کدگذاری مدل را کامل کنید

 1. منطق کد نویسی کامل: 2 ولت - اندازه روزنه - پورت رزوه - نوع سیم کشی - ولتاژ

 2. نمونه های سفارش استاندارد

     • 2 ولت025-08-DC24V: روزنه φ2.5mm، رزوه G1/4، سوکت استاندارد DIN، DC 24V

     • 2 ولت130-15W-AC220V: دهانه φ13 میلی متر، رزوه G1/2، خروجی سیم، AC 220 ولت

3. دو نوع ساختاری اصلی و دستورالعمل های انتخاب

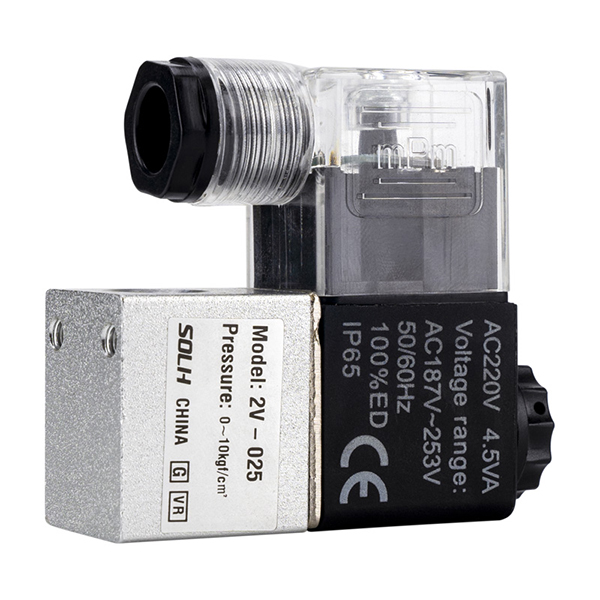

  3.1 2V025 نوع عمل مستقیم | شروع فشار صفر

    مزیت هسته: کاملاً با فشار صفر مگا پاسکال قابل اجرا است

     • اصل کار: سیم پیچ الکترومغناطیسی مستقیماً هسته آهنی را می کشد تا درگاه سوپاپ باز شود و کنترل باز و بسته شدن کامل را تحت اختلاف فشار صفر بدون کمک فشار متوسط ​​انجام می دهد.

     • روزنه و جریان: روزنه φ2.5mm، مقدار CV = 0.23

     • مشخصات بندر: G1/8 (06)، G1/4 (08)

     • محدوده فشار: 0 ~ 1.0MPa، از راه اندازی فشار صفر پشتیبانی می کند

     • مواد آب بندی: فلوئورولاستیک استاندارد VITON، مقاومت عالی در برابر خوردگی روغن، آب و اسید ضعیف

     • جنس بدنه: بدنه شیر فشرده برنجی با دقت بالا

     • سناریوهای قابل اجرا: کنترل سیال جریان کوچک، استارت-استاپ فشار صفر/کم، کلید مدار خلاء، سیستم های خنک کننده و پاشش آب مینیاتوری

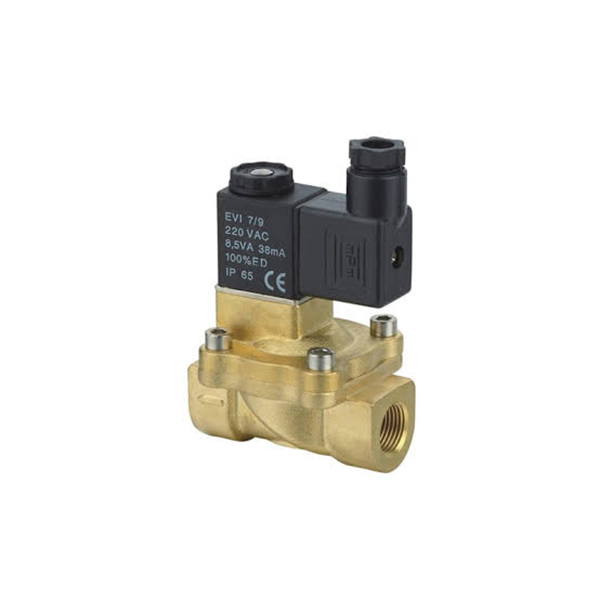

  3.2 2V130 / 2V250 دیافراگم پایلوت نوع عملیاتی | شروع فشار دیفرانسیل

    ویژگی اصلی: جریان زیاد، مصرف برق کم، به حداقل اختلاف فشار نیاز دارد

     • اصل کار: کاهش فشار از طریق سوراخ پیلوت به فشار متوسط ​​اجازه می دهد تا دیافراگم را برای باز شدن دریچه باز کند.حداقل اختلاف فشار راه اندازی: 0.05MPa (0.5bar)، تحت فشار صفر نمی تواند باز شود.

     • مشخصات 2V130: روزنه φ13mm، CV=6.2; پورت ها: G3/8 (10)، G1/2 (15)

     • مشخصات 2V250: روزنه φ25mm، CV=13; پورت ها: G3/4 (20)، G1 اینچ (25)

     • محدوده فشار: 0.05 ~ 1.0MPa

     • مواد آب بندی: لاستیک نیتریل NBR، بهینه برای محیط های آب خالص و هوای فشرده

     • بدنه و کویل: بدنه برنجی بادوام ضخیم شده، با سیم پیچ کم مصرف با ثبات بالا

     • سناریوهای قابل اجرا: مدارهای آب با جریان بزرگ، ورودی آب کمپرسور هوا، منبع آب دیگ بخار، کنترل خاموش و روشن شدن خط لوله اصلی گاز/مایع

4. پارامترهای فنی عمومی یکپارچه

5. مقایسه سری 2V در مقابل 2P | راهنمای انتخاب ضد اشتباه

فرمول انتخاب

     تقاضای خاموش و روشن فشار صفر → 2V025 / 2P را انتخاب کنید. جریان بزرگ با فشار آب → 2V130 / 2V250 را انتخاب کنید. فضای باریک و بودجه کم → شیر پلاستیکی 2P را انتخاب کنید

6. سناریوهای کاربردی معمولی

  برنامه 6.1 2V025

     • کنترل روشن و خاموش منبع هوا ژنراتور خلاء

     • مدار آب خنک کننده تجهیزات مینیاتوری

     • سیستم های پاشش خودکار و آبرسانی میکرو

     • تجهیزات سوئیچینگ سیال با جریان کوچک دقیق

  برنامه 6.2 2V130 / 2V250

     • چیلر و سیستم آب خنک کننده صنعتی

     • کنترل آب مصرفی کمپرسور هوا

     • سیستم پر کردن آب اتوماتیک دیگ

     • سوئیچ خط لوله اصلی تامین هوا

     • کنترل گردش آب و گاز صنعتی با جریان بزرگ

7. تطبیق لوازم جانبی پشتیبانی

     • درمان منبع هوای جلو: فیلتر تنظیم فشار هوا سری AW را برای تثبیت منبع هوا و ناخالصی های فیلتر مطابقت دهید

     • تطبیق مدار خلاء: برای قطع منبع هوا قابل اعتماد با ژنراتور خلاء سری ZU همکاری کنید

     • اتصال خط لوله: اتصالات مستقیم نخی با اتصال سریع KQ2 برای نصب سریع و بدون نشتی لوله‌ها

خلاصه یک جمله

     شیرهای برقی برنجی 2/2 طرفه سری SOLH 2V انواع عملکرد مستقیم و جریان بزرگ پایلوت را پوشش می‌دهند که دارای سازگاری جهانی آب/هوا/روغن، پاسخ سریع و حفاظت IP65، ارائه راه‌حل‌های روشن و خاموش سیال مقرون‌به‌صرفه و پایدار برای سیستم‌های اتوماسیون صنعتی متنوع است.
