شیر برقی سری 5 ولت | شیر کنترل پنوماتیک با فرکانس بالا 5/2 و 5/3 راه

نام تجاری: SOLH توسط Richge Technology | جایگزینی کاملا سازگار برای شیر برقی پیشرفته سری AirTAC 5 ولت

1. بررسی اجمالی محصول

     سری SOLH 5V یک شیر برقی جهت دار پنوماتیکی 5 پورت پیشرفته است که به طور کامل با سری 5 ولت اصلی AirTAC قابل تعویض است. پوشش می دهد5/2 راه دو حالته و5/3 راه سه موقعیت انواع عملکردی با استفاده از ساختار کشویی قرقره پیشرفته با طراحی سیم پیچ صرفه جویی در مصرف انرژی، دارای عمر مفید فوق العاده طولانی، سوئیچینگ فرکانس بالا پایدار و نرخ خرابی کم است. با ساختار اگزوز خلبان داخلی و درجه حفاظت IP65، برای تمیز کردن محیط‌های کاری مانند الکترونیک، غذا و درمان‌های پزشکی مناسب است. این شیر که به طور حرفه ای برای کنترل رفت و برگشتی سیلندرهای دو اثره استفاده می شود، شیر کنترل هسته ای ترجیحی برای سیستم های پنوماتیک خودکار با استاندارد بالا است.

  1.1 پورت اصلی و تعریف عملکرد

     • 5-پیکربندی پورت: P (ورودی هوای اصلی)، A/B (دو خروجی کار)، R/S (دو پورت اگزوز مستقل)

     • 5/2 راه دو موقعیت: عملکرد معکوس یک جهته، کنترل سیکل امتداد و عقب نشینی سیلندر را کامل می کند

     • 5/3 راه سه موقعیت: مجهز به موقعیت خنثی وسط، نگه داشتن توقف سیلندر، حفظ فشار و عملکردهای تنظیم مجدد کامل اگزوز

     • برنامه اصلی: تخصصی برای کنترل عملکرد رفت و برگشتی تمام مدت سیلندرهای پنوماتیک دو کاره

2. طبقه بندی محصول اصلی و منطق عملکردی

  شیر برقی دو نقطه ای 5/2 2.1

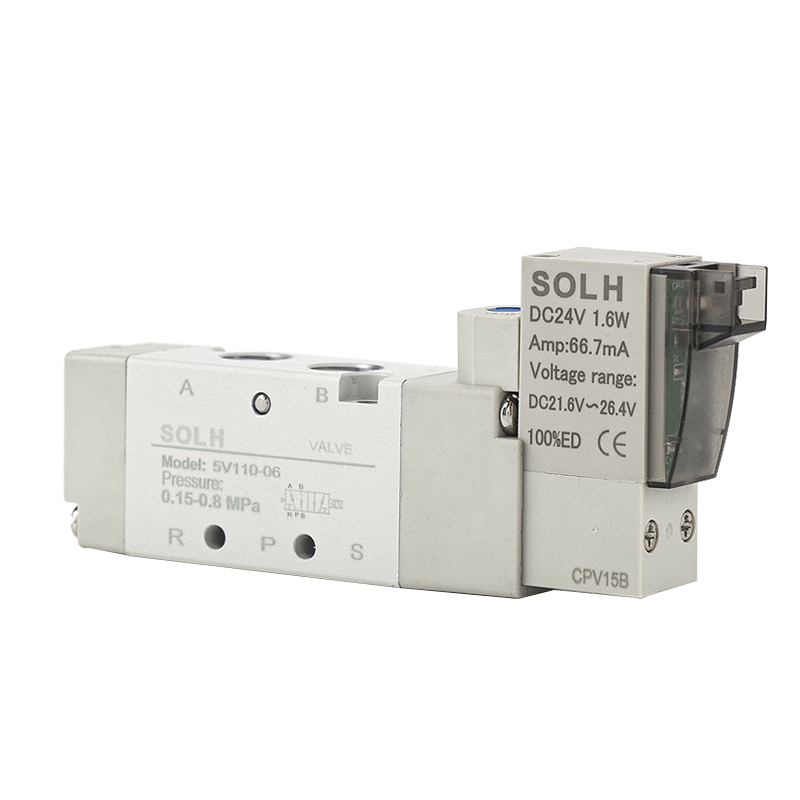

     • کنترل الکتریکی تک (5V110/210/310): برق دار برای سوئیچ جهت، تنظیم مجدد فنر خودکار خاموش، مناسب برای کنترل دویدن متقابل معمولی

     • کنترل الکتریکی دوبل (5V120/220/320): برق دار برای کامل کردن عملکرد معکوس، حافظه حالت خاموش و نگه داشتن خودکار، مناسب برای شرایط کاری قفل طولانی مدت

  شیر برقی سه نقطه ای 5/3 2.2 (کنترل الکتریکی دوگانه)

     سه عملکرد خنثی مرکزی اختیاری برای برآوردن نیازهای مختلف فرآیند در محل:

     • 30 درجه سانتیگراد (مرکزی بسته): درگاه P در موقعیت مرکزی بسته است، پورت های A/B با درگاه های اگزوز R/S ارتباط برقرار می کنند، توقف سیلندر و نگه داشتن فشار در هر موقعیت ضربه

     • 30E (اگزوز مرکزی): درگاه P در موقعیت مرکزی بسته است، درگاه دوگانه A/B کاملاً خسته شده است، سیلندر به سرعت بدون فشار باقیمانده تنظیم مجدد می شود.

     • 30P (نگهداری فشار مرکزی): پورت P موقعیت مرکزی با پورت های A/B ارتباط دارد، درگاه های اگزوز R/S بسته است و فشار خط لوله سیستم را به طور پایدار حفظ می کند.

3. مدل های اصلی، کالیبر و پارامترهای جریان

4. پارامترهای فنی اصلی

5. تفسیر سریع کدگذاری مدل

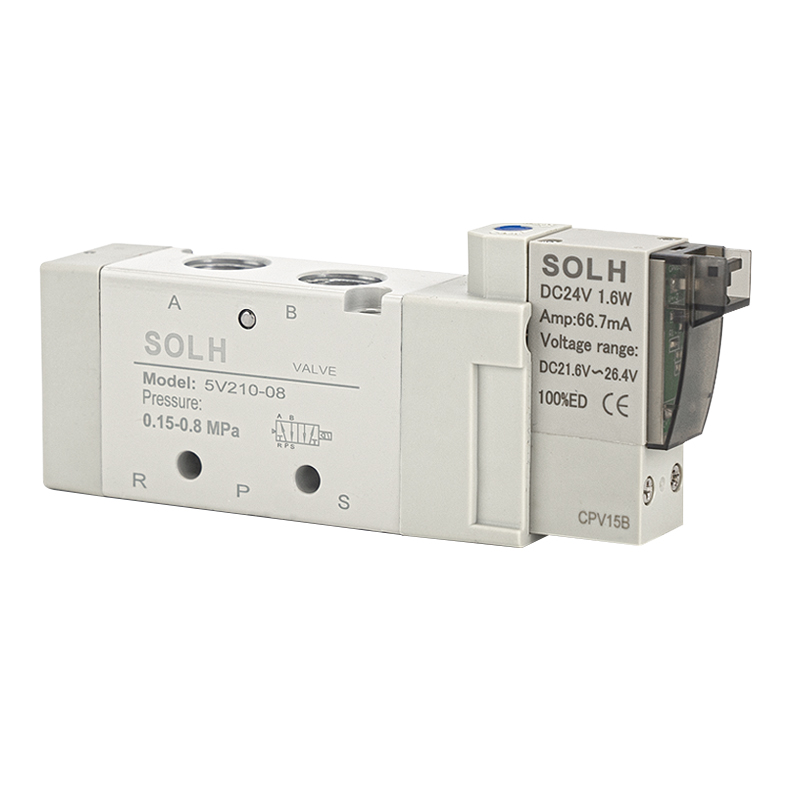

     در نظر گرفتن 5V210-08 DC24V به عنوان مثال استاندارد

     • 5 ولت: کد سری شیر برقی پنوماتیک 5 پورت 2/3 موقعیت

     • 2: مشخصات سری 200، مربوط به کالیبر اصلی G1/8 و G1/4

     • 10: کنترل تک الکتریکی نوع 2 موقعیت;20 = نوع کنترل الکتریکی دوگانه؛30C/E/P = نوع عملکردی مرکزی 3 موقعیت

     • 08: رابط کالیبر G1/4;06 = G1/8;M5 = نخ میکرو M5

     • DC24V: ولتاژ نامی;B مخفف DC24V،A مخفف AC220V، گزینه های ولتاژ متعدد در دسترس است

6. مزایای محصول اصلی

     • کم مصرف و عمر بسیار طولانی: کویل کم مصرف 0.9 وات مصرف انرژی طولانی مدت را کاهش می دهد. با اتخاذ ساختار آب بندی قرقره با دقت بالا با مقاومت اصطکاک کم، بیش از 30 میلیون سیکل سوئیچینگ پایدار را پشتیبانی می کند و فرکانس نگهداری بعدی را به حداقل می رساند.

     • پاسخ فوق العاده سریع با فرکانس بالاطراحی گذرگاه هوای داخلی بهینه شده زمان پاسخ سوئیچینگ را در عرض 0.05 ثانیه به دست می آورد و کاملاً با الزامات عملکرد چرخه ای فرکانس بالا خطوط تولید خودکار سازگار است.

     • سازگاری با محیط پاک: ساختار اگزوز پایلوت داخلی متمرکز داخلی از آلودگی بیرونی سرریز نفت و گاز جلوگیری می کند و به طور کامل با استانداردهای تولید بدون گرد و غبار و تمیز در صنایع الکترونیک، مواد غذایی و پزشکی مطابقت دارد.

     • یکپارچه سازی قوی و اشکال زدایی راحت: پشتیبانی از نصب یکپارچه بانک شیر منیفولد برای صرفه جویی در فضای تجهیزات. مجهز به دکمه دستی روی بدنه سوپاپ، که اشکال زدایی تک سوپاپ و عملیات آزمایشی تجهیزات را تسهیل می کند.

     • عملکرد پایدار و مقاوم در برابر آب و هوا: محدوده سازگاری گسترده با دما و درجه ضد گرد و غبار و ضد آب IP65، عملکرد پایدار در محیط های صنعتی پیچیده داخلی و خارجی.

7. سناریوهای کاربردی معمولی

     • کنترل رفت و برگشتی سیلندر دو اثره: به طور گسترده برای جابجایی خودکار، هل دادن مواد، بستن وسایل، موقعیت چرخشی و سایر اقدامات رفت و برگشتی پنوماتیک استفاده می شود.

     • خطوط تولید خودکار با استاندارد بالا: برای خطوط جوش خودرو، آب بندی و برش بسته بندی، نصب سطح الکترونیکی، پر کردن مواد غذایی و سایر تجهیزات اتوماسیون دقیق اعمال می شود.

     • فرکانس بالا و شرایط کار تمیز: نوع شیر ترجیحی برای سناریوهای صنعتی که نیاز به معکوس مکرر، آلودگی صفر و عملکرد مداوم پایدار طولانی مدت دارند.

8. تمایز انتخاب: شیر برقی سری 5 ولت در مقابل شیر برقی سری 4 ولت

خلاصه یک جمله

     سری SOLH 5V یک شیر برقی پنوماتیک 5/2 و 5/3 راه بالا با مصرف برق کم، عمر مفید فوق العاده طولانی و عملکرد سوئیچینگ فرکانس بالا سریع است. با داشتن اگزوز داخلی تمیز و طراحی ضد آب و ضد گرد و غبار IP65، شیر کنترل هسته بهینه برای سیلندرهای دو عملکرد و سیستم های پنوماتیک خودکار تمیز با استاندارد بالا است که کاملاً با سری 5 ولت اصلی AirTAC سازگار است.
