شیر برقی پنوماتیک سری 4V 5/2 & 5/3 Way | دریچه کنترل جهت هدایت شده توسط خلبان

نام تجاری: SOLH توسط Richge Technology

1. بررسی اجمالی محصول و ساختار اصلی

     سری SOLH 4V جهانی ترین استشیر کنترل جهت پنوماتیکی که توسط خلبان کار می کند برای اتوماسیون صنعتی، پوشش5/2 راه (5 پورت 2 موقعیت) و5/3 راه (5 پورت 3 موقعیت) تنظیمات به ویژه برای حرکت تلسکوپی، توقف میانی و کنترل فشار سیلندرهای دو اثره طراحی شده است، دارای ساختار نوع قرقره و محرک خلبان داخلی است. به عنوان یک جزء کنترل پنوماتیک الکترونیکی استاندارد، به طور گسترده ای در ماشین آلات خودکار، تجهیزات بسته بندی، جیگ های پردازش و سیستم های انتقال پنوماتیک با عملکرد پایدار و عملکردهای همه کاره استفاده می شود.

  1.1 تعریف رابط استاندارد پنج پورت

     • پورت P: ورودی هوای اصلی، متصل به منبع تامین هوا

     • پورت های کاری A/B: پورت های خروجی، متصل به دو محفظه سیلندرهای دو کاره برای کنترل کشش و جمع شدن

     • درگاه های اگزوز R/S: درگاه های اگزوز تخلیه فشار، معمولا مجهز به صدا خفه کن برای کاهش نویز و تهویه صاف

  1.2 ویژگی های ساختاری اصلی

     • ساختار هسته شیر: طراحی قرقره ستون کشویی با دقت بالا، اصطکاک کم و سوئیچینگ حساس

     • حالت رانندگی: درایو خلبان داخلی، مصرف انرژی کم و عملکرد معکوس پایدار

     • شیء قابل اجرا: تطبیق کامل برد برای سیلندرهای پنوماتیک دو کاره

2. سوپاپ 5/2 - کنترل معکوس پایه

     ساختار 5/2 طرفه مدل اصلی اصلی سری 4 ولت است که به انواع کنترل الکتریکی تک و کنترل الکتریکی دوگانه تقسیم می شود که با منطق پنوماتیک و الزامات کنترل ایمنی مختلف سازگار است.

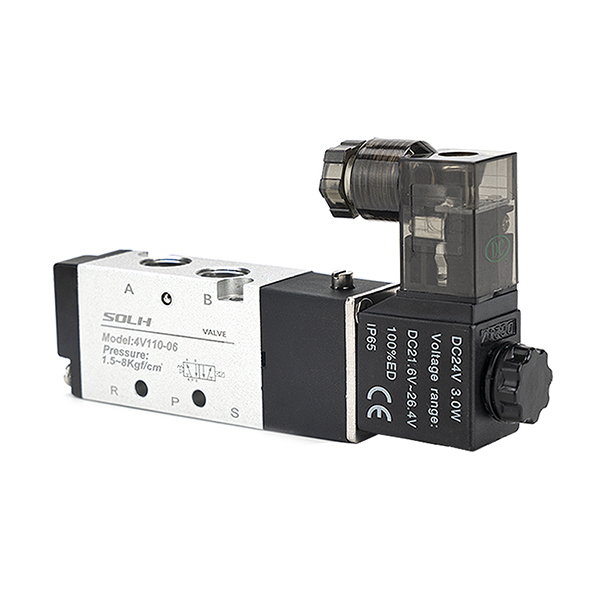

  2.1 کنترل الکتریکی تک (4V110/210/310/410)

     • اصل کار: مجهز به یک سیم پیچ الکترومغناطیسی و فنر ریست. سوپاپ هنگام روشن شدن معکوس می شود و در صورت خاموش شدن با نیروی فنر به طور خودکار تنظیم مجدد می شود.

     • ویژگی های اصلی: طراحی تنظیم مجدد خاموش با عملکرد ایمن، ساختار ساده و مقرون به صرفه.

     • برنامه های کاربردی معمولی: حرکت رفت و برگشتی سیلندر معمولی، مکانیسم تنظیم مجدد توقف اضطراری، تجهیزات گیره و موقعیت یابی ساده.

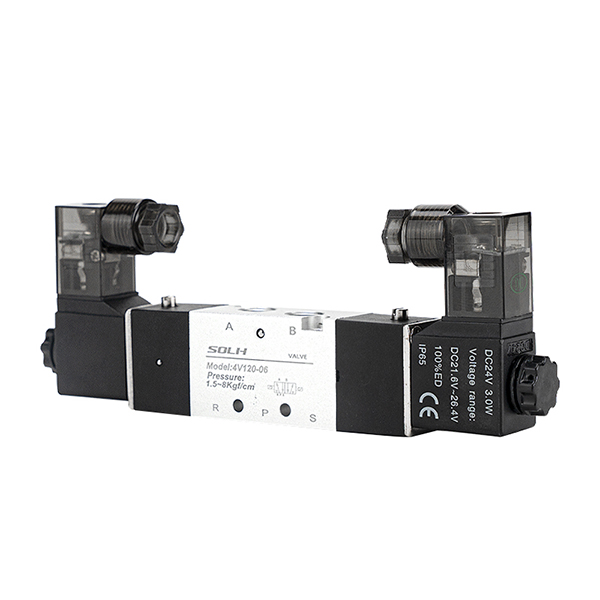

  2.2 کنترل الکتریکی دوگانه (4V120/220/320/420)

     • اصل کار: دو سیم پیچ برای کنترل متناوب بدون فنر تنظیم مجدد. سوپاپ پس از خاموش شدن با دستگاه موقعیت فعلی خود را حفظ می کندعملکرد حفظ حافظه.

     • ویژگی های اصلی: دقت موقعیت یابی بالا، صرفه جویی در انرژی (مصرف برق فقط در هنگام معکوس کردن)، ثابت نگه داشتن موقعیت خاموش شدن برق.

     • برنامه های کاربردی معمولی: موقعیت یابی دقیق ایستگاه، توقف سکته متوسط، نگه داشتن فشار طولانی مدت و سناریوهای قفل موقعیت ثابت.

3. شیر 5/3 - کنترل دقیق موقعیت متوسط

     ساختار سه حالته 5/3 حالت خنثی میانی را بر اساس معکوس کردن دو موقعیت اضافه می کند و سه عملکرد میانی اصلی را برای برآورده کردن نیازهای کنترل پنوماتیک پیشرفته (مدل های قابل اجرا: 4V130/230/330/430) تحقق می بخشد.

  3.1 مرکز بسته (نوع C)

     تابع: تمام پورت ها در موقعیت متوسط ​​کاملا بسته می شوند. قفل سیلندر و نگه داشتن فشار، پشتیبانی از توقف تعلیق و محافظت در برابر سقوط را انجام می دهد.

     سناریو: قفل جیگ، ضد افت استوانه عمودی، توقف ثابت موقعیت میانی.

  3.2 مرکز اگزوز (نوع E)

     تابع: پورت های کار A/B با درگاه های اگزوز در موقعیت متوسط ​​ارتباط برقرار می کنند. سیستم فشار را آزاد می کند و سیلندر آزادانه شناور می شود.

     سناریو: تسکین فشار ایمنی تجهیزات، کشیدن دستی و رفع اشکال، حفاظت از تنظیم مجدد مکانیکی.

  3.3 مرکز فشار (نوع P)

     تابع: ورودی هوای P با هر دو پورت A/B در موقعیت متوسط ​​ارتباط برقرار می کند و سیلندر دو اثره را به خروجی تک اثره تبدیل می کند.

     سناریو: گیره سنکرون، حفظ فشار دو طرفه، کنترل تعادل نیروی ویژه.

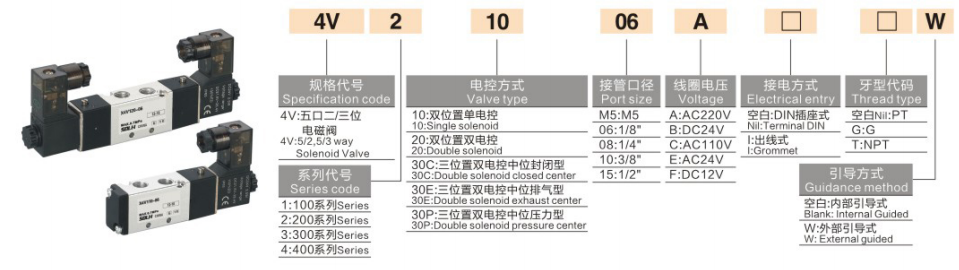

4. قوانین کدگذاری مدل و مشخصات مشترک

  1. منطق کدگذاری: 4 ولت [کد اندازه] [کد عملکرد کنترل/میانی] - [اندازه پورت]

  2. مدل های معمولی

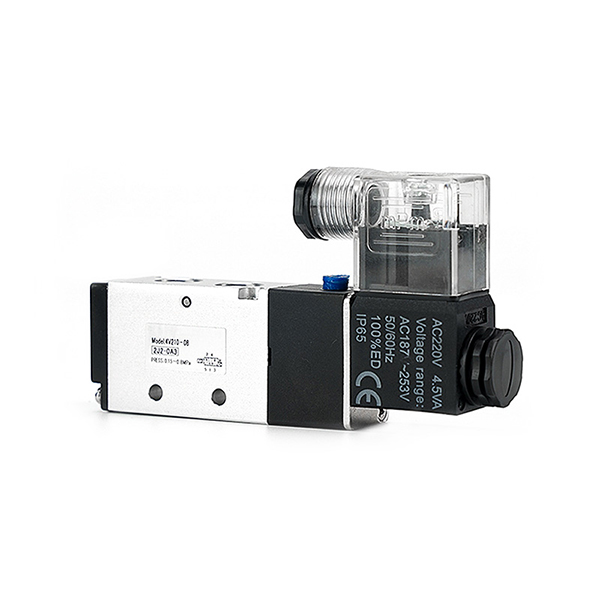

     • 4V210-08: پورت G1/4، کنترل الکتریکی تک، 5/2 راه (جهانی ترین مدل استاندارد)

     • 4V220-08: پورت G1/4، کنترل الکتریکی دوتایی، 5/2 جهت (موقعیت حافظه خاموش)

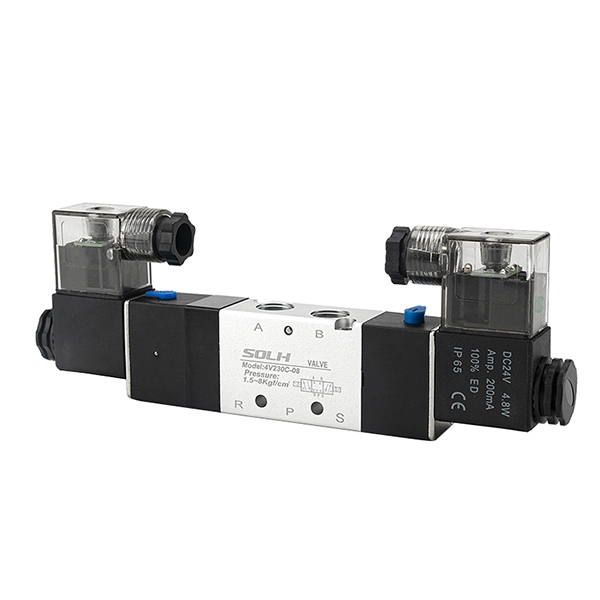

     • 4V230C-08: پورت G1/4، مرکز بسته 5/3 جهته (قفل سیلندر و نگه داشتن فشار)

     • 4V310-10: پورت G3/8، کنترل تک الکتریکی، 5/2 راه (کنترل مدار اصلی جریان بزرگ)

5. پارامترهای فنی اصلی

6. دستورالعمل های انتخاب حرفه ای

  6.1 5/2 راه دو موقعیت انتخاب

     • کنترل الکتریکی تک: اولویت برای سناریوهای حرکت رفت و برگشتی معمولی و تنظیم مجدد ایمنی، دارای بازگشت خاموش شدن خودکار برق و عملکرد ایمن.

     • کنترل برقی دوبل: اولویت برای ایستگاه های موقعیت یابی، توقف میانی و سناریوهای نگهداری طولانی مدت، دارای حافظه خاموش و موقعیت یابی دقیق.

  6.2 5/3 راه انتخاب سه موقعیت

     • نوع C (مرکز بسته): برای قفل میانی سیلندر، نگه داشتن سیستم تعلیق و محافظت در برابر سقوط.

     • نوع E (مرکز اگزوز): برای کاهش فشار ایمنی تجهیزات، سناریوهای شناور آزاد و اشکال زدایی دستی.

     • نوع P (مرکز فشار): برای گیره سنکرون، تثبیت فشار دو طرفه و کنترل تعادل پنوماتیک ویژه.

خلاصه یک جمله

     سری SOLH 4V شیرهای پنوماتیکی 5/2 و 5/3 را با کنترل الکتریکی تک/دوگانه و سه عملکرد میانی پوشش می‌دهد که جزء استاندارد ترجیحی برای معکوس کردن پنوماتیک صنعتی، موقعیت‌یابی، نگه‌داشتن فشار و کنترل ایمنی سیلندرهای دو عملکرده است.
