شیر برقی پنوماتیک سری 3 ولت 3/2 راه | شیر کنترل NC/NO با عملکرد مستقیم و پایلوت

نام تجاری: SOLH توسط Richge Technology

1. نمای کلی محصول و رابط ساختاری

     سری SOLH 3V یک استاندارد استشیر برقی جهت دار 3/2 جهت کنترل الکتریکی موجود دربازیگری مستقیم وتوسط خلبان اداره می شود سازه ها به طور خاص برای کنترل سیلندر تک اثر، سوئیچینگ مدار پنوماتیک و تنظیم سیستم خلاء طراحی شده است، دو پیکربندی هسته را ارائه می دهد: به طور معمول بسته (NC) و به طور معمول باز (NO). با بدنه آلیاژ آلومینیوم بادوام، ساختار فشرده، پاسخ سریع و راه اندازی اختیاری فشار صفر، به عنوان شیر کنترل جهانی استاندارد برای سیستم های اتوماسیون پنوماتیک مینیاتوری عمل می کند.

  1.1 استاندارد 3/2 راه تعریف پورت

     • پورت P: ورودی هوای اصلی

     • یک بندر: پورت کار، متصل به سیلندرهای پنوماتیک تک اثره یا نازل های خلاء

     • پورت R: درگاه خروج هوا، نصب صدا خفه کن برای کاهش نویز

  1.2 طبقه بندی محرکه و ساختاری

     • حالت رانندگی: اثر مستقیم الکترومغناطیسی / کارکرد خلبان اختیاری

     • نوع سری: بازیگر مستقیم (3V1/3V2); کنترل خلبان (3V100/3V200/3V300)

     • جنس بدنه: آلیاژ آلومینیوم با استحکام بالا، سبک وزن و بادوام

2. اصل کار شیر 3/2 راه

     سری 3 ولت طراحی کنترل تک سیم پیچ را اتخاذ می کند که به انواع NC و NO با منطق کاری کاملاً مستقل تقسیم می شود و به طور گسترده برای تنظیم مجدد سیلندر و کنترل مدار خلاء استفاده می شود.

  2.1 به طور معمول بسته (NC) - رایج ترین نوع

  مدل های قابل اجرا: 3V110، 3V210، 3V310

     • حالت بازنشانی خاموش و روشن: تنظیم مجدد فنری درگاه ورودی P را مهر و موم می کند. پورت A برای اگزوز، بدون فشار خروجی، با پورت R ارتباط برقرار می کند.

     • حالت کار روشن: نیروی الکترومغناطیسی هسته شیر را به سوی سوئیچ می کشد. ورودی P به یک پورت کار برای تامین هوا متصل می شود. پورت اگزوز R کاملا بسته است.

  2.2 نوع معمولی باز (NO).

  مدل های قابل اجرا: 3V120، 3V220، 3V320

     • حالت بازنشانی خاموش و روشن: ورودی P با یک پورت کار برای تامین مداوم هوا ارتباط برقرار می کند. پورت اگزوز R بسته است.

     • حالت کار روشن: پورت ورودی P مهر و موم شده است. یک پورت کار با پورت R برای کاهش فشار و اگزوز ارتباط برقرار می کند.

3. دسته بندی سری و پارامترهای مشخصات

  3.1 سری مستقیم (3V1 / 3V2) - راه اندازی فشار صفر

  مزیت اصلی: پشتیبانی از راه اندازی فشار صفر 0 مگا پاسکال، سرعت پاسخ فوق العاده سریع (＜0.05s)، عملکرد پایدار برای شرایط کاری کم فشار و خلاء.

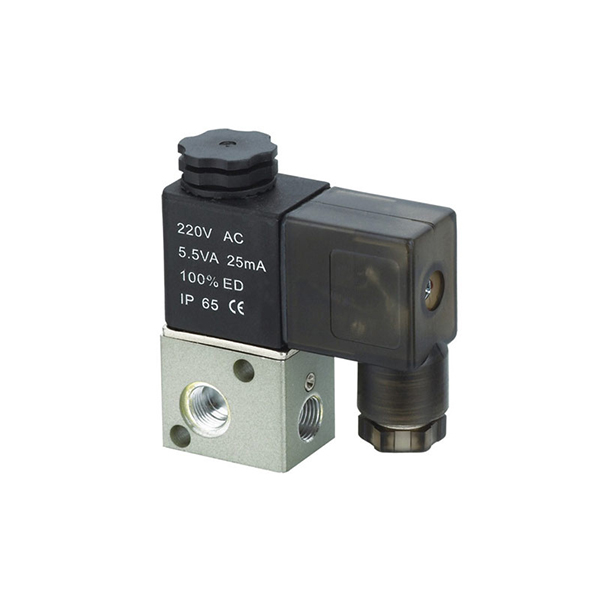

  • سری 3V1 میکرو

￮ اندازه پورت: M5، G1/8 (06)

￮ مساحت جریان: 10.2 میلی متر مربع (CV=0.6)

￮ مدل معمولی: 3V1-06، 3V1-M5

  • سری 3V2 مینی

￮ اندازه پورت: G1/8 (06)، G1/4 (08)

￮ مساحت جریان: 17.0 میلی‌متر مربع (CV=1.0)

  3.2 سری عملیاتی پایلوت (3V100 / 3V200 / 3V300) - جریان بزرگ

  مزیت اصلی: ظرفیت جریان زیاد و مصرف برق کم. نیاز به حداقل فشار راه اندازی برای سوئیچینگ پایدار، مناسب برای مدارهای پنوماتیک فشار استاندارد.

  • سری 3V100: اندازه پورت M5، G1/8 (06)

  • سری جهانی 3V200

￮ اندازه پورت: G1/4 (08)

￮ مساحت جریان: 17.0 میلی‌متر مربع (CV=1.0)

￮ مدل معمولی: 3V210-08

  • سری 3V300 جریان بزرگ

￮ اندازه پورت: G3/8 (10)

￮ مساحت جریان: 28.0 میلی‌متر مربع (CV=1.65)

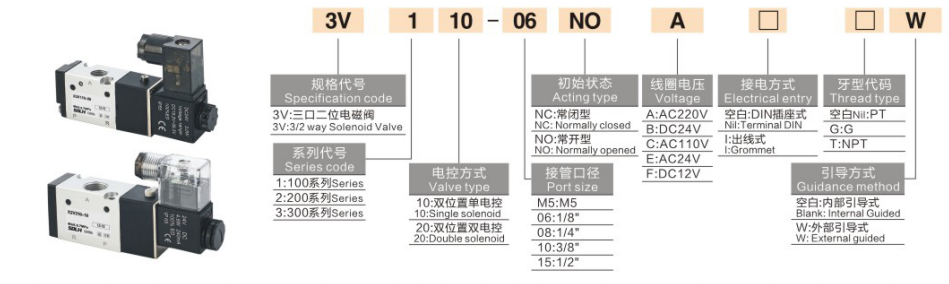

4. قوانین کدگذاری مدل کامل و نمونه های سفارش

  1. منطق کدگذاری: 3 ولت [کد سری] [کد عملکرد] - [اندازه پورت] [کد ولتاژ] [کد سیم کشی]

 2. نمونه های سفارش استاندارد

     • 3 ولت210-08-B: 3/2 راه، نوع NC، پورت G1/4، DC24V، اتصال سوکت DIN

     • 3 ولت1-06-A: 3/2 راه، نوع NC، پورت G1/8، AC220V

5. پارامترهای فنی اصلی

6. مزایای محصول اصلی

     • طراحی اختصاصی 3/2 راه: کاملاً با سیلندرهای تک عملکرد فنر برگشتی، منحصر به فرد برای بستن، جک و ریست اجرای پنوماتیکی مطابقت دارد.

     • حالت های کار دوگانه: اختیاری به طور معمول بسته (بازنشانی خاموش) و به طور معمول باز (خاموش خاموش کار) برای انطباق با منطق فرآیند متنوع.

     • گزینه های درایو دوگانه: نوع مستقیم از راه اندازی فشار صفر برای سناریوهای خلاء/فشار کم پشتیبانی می کند. نوع خلبانی جریان بزرگ و عملیات پایدار کم توان را درک می کند.

     • جمع و جور و بادوام: ساختار یکپارچه کوچک، عملکرد آب بندی عالی، عمر طولانی و طراحی بدون روغن کاری.

     • پیکربندی الکتریکی انعطاف پذیر: مشخصات ولتاژ چندگانه (AC220V/110V/24V، DC24V/12V) و حالت‌های سیم‌کشی دوگانه، نیازهای جهانی را برآورده می‌کنند.

     • سازگاری بالا: اندازه نصب مشابه دریچه های کنترل پنوماتیک 3A و دریچه های کششی دستی 3L، پشتیبانی از تعویض مستقیم و ارتقاء.

7. سناریوهای کاربردی معمولی

     • کنترل خودکار سیلندرهای تک اثره (گیره، جک، مکانیسم تنظیم مجدد فنر)

     • ژنراتور خلاء و سیستم سوئیچینگ نازل مکش خلاء (نوع عمل مستقیم از کنترل فشار منفی پشتیبانی می کند)

     • کنترل روشن و خاموش کردن مدار پنوماتیک، قفل ایمنی تجهیزات، عملیات جابجایی محرک کوچک

     • جایگزینی مستقیم برای شیرهای 3A با کنترل هوا و شیرهای 3L دستی در سیستم های پنوماتیک استاندارد

خلاصه یک جمله

     سری SOLH 3V یک شیر جهتی الکترومغناطیسی استاندارد 3/2 با حالت‌های دوگانه NC/NO و ساختارهای درایو دوگانه مستقیم/پایلوت است که به طور حرفه‌ای برای کنترل مدار سیلندر تک‌اثر و کنترل مدار خلاء اعمال می‌شود و به عنوان جزء کنترل اصلی برای سیستم‌های اتوماسیون پنوماتیک مینیاتوری عمل می‌کند.
