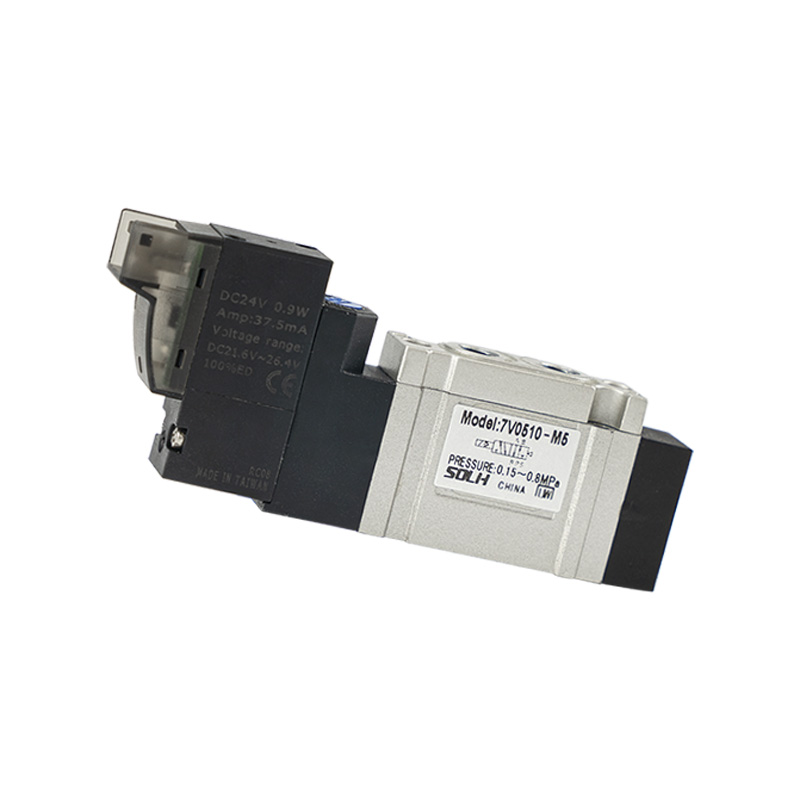

شیر برقی 5/2 و 5/3 کامپکت پایلوت سری 7 ولت

برند:SOLH توسط Richge Technology

موقعیت یابی محصول

     سری SOLH 7V یک شیر برقی جهت دار جمع و جور است که عملکردهای 5/2 و 5/3 طرفه را پوشش می دهد و به ویژه برای مدارهای پنوماتیک استاندارد عمومی طراحی شده است. با اتخاذ ساختار اگزوز متمرکز داخلی با کانال جریان بهینه، ظرفیت جریان بزرگ قابل توجه، پاسخ سوئیچینگ سریع و مصرف انرژی کم را ارائه می دهد. می توان آن را به صورت مستقل یا مونتاژ در بانک های سوپاپ منیفولد برای کنترل متمرکز سیلندرهای متعدد استفاده کرد.

ساختار هسته و طبقه بندی عملکردی

 1. تعریف تابع پورت و موقعیت:

   1.1 سوپاپ برقی 5/2 راه: 1 ورودی P، 2 پورت کار A/B، 2 پورت اگزوز R/S

     -- 10 پسوند: تک سیم پیچ فنر برگشتی تک سلونوئید

     -- پسوند 20: نوع گیره برقی دو سیم پیچ دوبل

   شیر برقی دو سیم پیچ 1.2 5/3 راه (3 عملکرد هسته مرکزی)

     -- 30C مرکز بسته: تمام پورت ها در موقعیت وسط کاملاً مهر و موم شده اند تا فشار سیلندر قفل شود برای نگه داشتن گیره

     -- اگزوز مرکزی 30E: A & B به اگزوز R/S متصل است تا فشار باقیمانده را به طور ایمن آزاد کند

     - منبع فشار مرکزی 30P: P به هر دو A و B متصل است، هر دو طرف سیلندر فشار هوا را حفظ می کنند

  2. درایو و ویژگی های ساختاری

     - نوع درایو: طراحی پایلوت، فشار راه‌اندازی کم، واکنش فوق‌العاده سریع و جریان خروجی زیاد

     - اگزوز متمرکز داخلی: هوای خلبان به طور یکنواخت از طریق درگاه های اگزوز اصلی R/S تخلیه می شود، لوله کشی تمیز و مرتب بدون اگزوز خلبان پراکنده

جدول پارامتر اندازه و جریان سری

مشخصات فنی عمومی جهانی

     - محدوده فشار عملیاتی: 0.15 ~ 0.8 MPa

     - فشار تست اثبات: 1.2 مگاپاسکال

    - دمای عملیاتی: -20 ~ 70 + ℃ (بدون یخ در هوا)

     - زمان پاسخ سوئیچینگ: ≤50 میلی ثانیه

     - حداکثر فرکانس کاری: 5 هرتز

     - مصرف برق کویل: DC = 0.7W; AC = 1.1VA

     - گزینه های ولتاژ استاندارد

        DC: 12V(F)، 24V(B)

        AC: 110 ولت (C)، 220 ولت (A)

     - درجه حفاظت: مقاوم در برابر گرد و غبار IP40

     -- جنس بدنه سوپاپ: آلیاژ آلومینیوم دایکاست

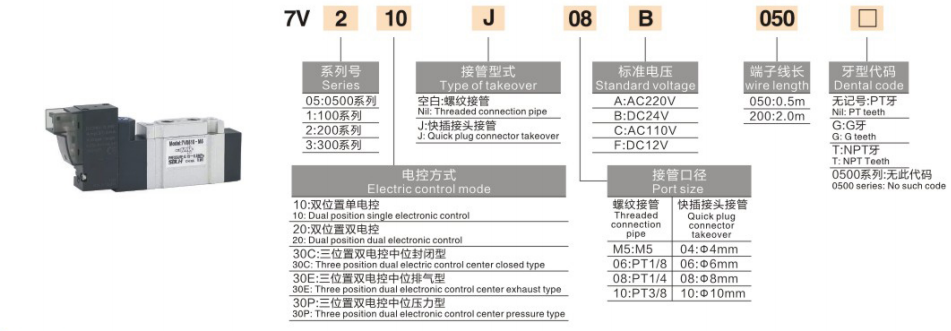

قانون کامل نامگذاری مدل

  1. مدل نمونه: 7V210J08B050

     -- 7 ولت: کد سری برای شیر برقی فشرده 5/2 و 5/3 پایلوت

     -- 2: کد اندازه (2 = سری 7V200، پورت 1/4 اینچی)

     -- 10 / 20 / 30C/30E/30P: عملکرد مدار

        10 = 5/2 سیم پیچ; 20=5/2 کویل دوبل; سری 30 = 5/3 سه موقعیت

     -- J: فرم اتصال پورت. J = اتصال سریع فشاری، خالی = پورت رزوه استاندارد

     -- 08: کد اندازه پورت (08 = 1/4 اینچ)

     -- B: کد ولتاژ سیم پیچ (B=DC24V، A=AC220V)

     -- 050: کد طول کابل (050 = 0.5 متر کابل)

مدل های مرجع استاندارد رایج

  1. 5/2 سری دو موقعیت

     - برگشت فنر سیم پیچ تکی: 7V110-06 (1/8"، DC24V)

     - قفل سیم پیچ دوبل: 7V220-08 (1/4 اینچ AC220V)

  2. 5/3 سری سه موقعیت

     -- نگهدارنده فشار بسته مرکز: 7V130C-06

     -- فشار خروجی اگزوز مرکزی: 7V230E-08

     -- مرکز دو پورت تحت فشار: 7V330P-10

مزایای محصول اصلی

  1. افزایش عملکرد جریان بالا

     - طراحی راندر داخلی بهینه شده، ظرفیت جریان حدود 30 درصد در مقایسه با شیرهای برقی سری 4 ولتی سنتی افزایش یافته است و سرعت امتداد و جمع شدن سیلندر سریع‌تر است.

  2. نصب چند جهته انعطاف پذیر و گزینه های پورت دوگانه

     - پشتیبانی از نصب افقی و عمودی. دو حالت اتصال: درگاه رزوه استاندارد یا اتصالات فشاری سریع برای مونتاژ سریع لوله.

  3. طراحی مدولار یکپارچه منیفولد

     - سازگار با پایه شیر منیفولد چند ایستگاهی، چندین شیر کنار هم قرار گرفته اند تا فضای نصب کابینت صرفه جویی شود و چیدمان لوله کشی اصلی هوا ساده شود.

  4. کویل بسیار کم قدرت

     - طراحی سیم پیچ کم وات تولید گرما را کاهش می دهد، مناسب برای شرایط کاری طولانی مدت با انرژی مداوم با مصرف انرژی کمتر.

  5. طول عمر فوق العاده طولانی

     - قرقره داخلی دقیق و ساختار آب بندی، عملکرد پایدار تا میلیون ها چرخه سوئیچینگ با حداقل تعمیر و نگهداری.

خلاصه یک جمله

     شیر برقی کامپکت پایلوت SOLH 7 ولت، سیم پیچ کامل 5/2 تک/دو سیم پیچ و 5/3 سه عملکرد مرکزی با اندازه پورت کامل M5~3/8 اینچ را پوشش می دهد، دارای 30 درصد جریان بیشتر نسبت به سری های 4 ولت معمولی، مصرف انرژی کم و طراحی منیفولد قابل انباشته به عنوان دریچه های کنترل اتوماتیک جهت دار استاندارد جهانی برای همه سوپاپ های اتوماتیک جهت دار استاندارد.
