برند:SOLH توسط Richge Technology

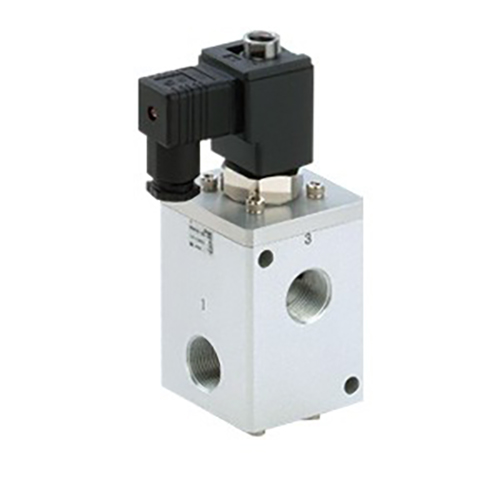

سری VCH400 (که معمولاً VCH410 نامیده می شود) که توسط SOLH تحت فناوری Richge توسعه و تولید شده است، یک شیر برقی 3 پورت پاپت با فشار بالا است. به ویژه برای خطوط لوله هوای فشرده و فشار متوسط و فشار بالا و گاز بیاثر مهندسی شده است، دارای حداکثر فشار کاری نامی تا 5.0 مگاپاسکال، ظرفیت جریان فوقالعاده و عملکرد کلیدزنی فشار بالا پایدار است، که به عنوان یک جزء کنترل اصلی برای تجهیزات صنعتی پرفشار شارژ، تهویه و سوئیچینگ فشار عمل میکند.
|
آن راما |
مشخصات مشخصات |
| ساختار شیر |
3 پورت، از نوع پاپت کارکرده پایلوت، آب بند الاستومر پلی اورتان |
| رسانه قابل اجرا |
هوای فشرده، گاز بی اثر (با گاز خورنده سازگار نیست) |
| محدوده فشار عملیاتی |
0.5-5.0 مگاپاسکال؛ حداکثر فشار ثابت: 5.0 مگاپاسکال |
| عملکرد جریان |
پورت G1/2: سطح مقطع موثر 100-110 میلی متر مربع، Cv 5.3-5.8G3/4 و پورت G1: سطح مقطع موثر 110-120 میلی متر مربع، Cv 5.8-6.3 |
| استاندارد نخ پورت |
G1/2، G3/4، G1 (نوار G موازی استاندارد ISO 1179-1) |
| عملکرد پاسخگویی |
انحراف پاسخ ≤ ± 2 ms. سوئیچینگ سیم پیچ DC در چند میلی ثانیه. تاخیر قطع سیم پیچ AC 20-30 میلی ثانیه |
| دمای عملیاتی محیط |
5 ~ 80 ℃ |
| درجه حفاظت |
ساختار ضد چکه، معادل IP65 |
| عمر خدمات رتبه بندی شده |
تا 10 میلیون چرخه سوئیچینگ |
| مقاومت در برابر لرزش و ضربه |
مقاومت در برابر لرزش: 300 متر بر ثانیه؛ مقاومت در برابر ضربه: 100 متر بر ثانیه |

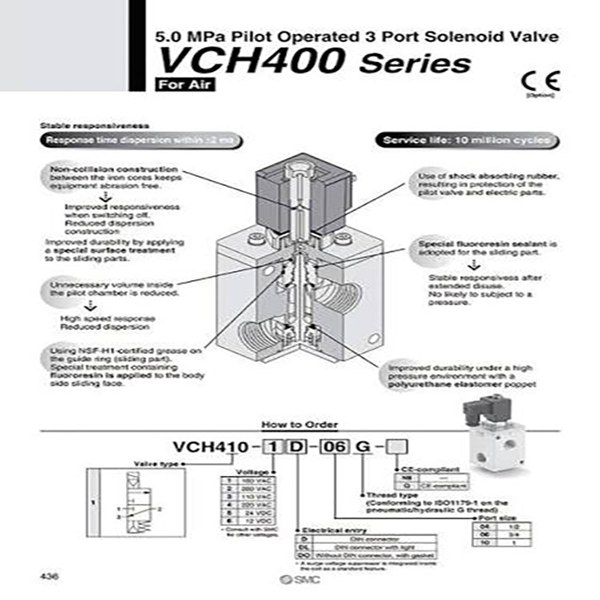

کد مدل مثال: VCH410-06-5D
--VCH410: کد پایه سری
--06: کد اندازه بندر (G3/4)
--5D: منبع تغذیه DC24V + اتصال برق DIN کدهای پسوند اندازه پورت، ولتاژ سیم پیچ و انواع ترمینال سیم کشی را برای تمایز پیکربندی کامل پوشش می دهند.
طبقه بندی عملکردی
--VCH410 (معمولاً NC بسته): درگاه خروجی بهطور خودکار هنگام خاموش شدن جریان هوا خارج میشود، ایدهآل برای کنترل روشن و خاموش منبع هوا.
- قابل استفاده به عنوان دریچه های انتخاب کننده و کنترل حلقه شارژ و هواکش. فشار برگشتی و محدوده فشار سوئیچینگ باید قبل از طراحی لوله تایید شود.
- اولویت تایید پارامترهای اصلی: فشار کاری، اندازه رزوه پورت، عملکرد NC/NO، ولتاژ سیم پیچ و رابط سیم کشی الکتریکی.
- برای سوئیچینگ فشار بالا یا شرایط کاری تبدیل فشار بالا/کم دوگانه، با رگولاتورهای فشار بالا سری SOLH VCHR مطابقت دهید تا فشار مدار میانی را تثبیت کنید.
- نیاز به هوای خشک تمیز با دقت فیلتراسیون ≤5 میکرومتر؛ غبار روغن و ناخالصی های ذرات باعث تسریع سایش مهر و موم شده و عمر مفید را به شدت کاهش می دهد.
- جهت نصب ممنوع: سیم پیچ هرگز نباید رو به پایین باشد تا از ورود گرد و غبار، آب و ذرات خارجی به مجموعه آرمیچر و ایجاد گیر کردن جلوگیری شود.
- گشتاور استاندارد سفت کردن رزوه:
*پورت های رشته ای G1/2، G3/4: 28–30 نیوتن متر
*پورت رشته G1: 36–38 N·m
--به طور دوره ای عملکرد آب بندی و سفتی سیم کشی برق را بررسی کنید.
- سیکل کامل سوئیچینگ را هر 30 روز یکبار فعال کنید تا از چسبندگی قرقره پاپت و انسداد ناشی از حالت استاتیک طولانی مدت جلوگیری شود.
شیر برقی 3 پورت پیلوت پایلوت SOLH VCH410 تا فشار کاری 5.0 مگاپاسکال را پشتیبانی میکند، مجهز به آببندی الاستیک پلیاورتان، پورتهای استاندارد جریان بزرگ G و طول عمر 10 میلیون چرخه، شیر سوئیچینگ اختصاصی قابل اعتماد برای مدارهای کنترل هوای فشار متوسط و بالا و شارژ و گاز بیاثر صنعتی.
