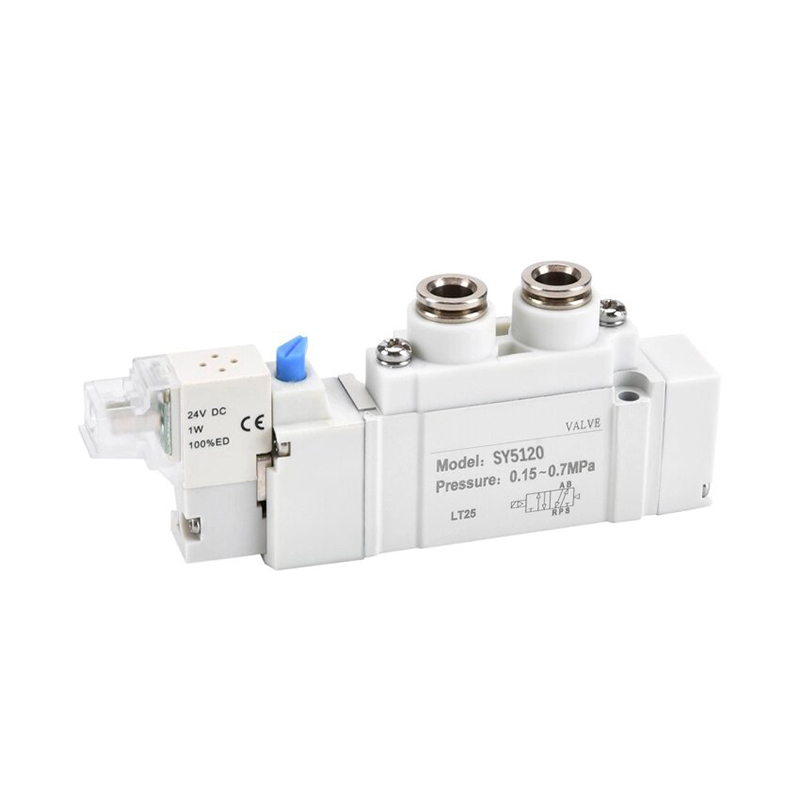

شیر برقی 5 پورت پایلوت سری SY

برند:SOLH توسط Richge Technology

موقعیت یابی محصول

     سری SOLH SY یک شیر برقی 5 پورت با پایلوت اصلی است که دارای بدنه بسیار فشرده، مصرف برق بسیار کم و ظرفیت جریان بسیار ارتقا یافته است. این به عنوان جزء کنترل جهت اصلی برای رفت و برگشت سیلندر و سوئیچینگ مدار پنوماتیک در تمام تجهیزات تولید خودکار عمل می کند که کاملاً با سری اصلی SMC SY قابل تعویض است.

طبقه بندی اندازه سری کامل و محدوده تطبیق

مشخصات فنی هسته جهانی

  1. انواع مدار:

     - 5/2 طرفه (تک فنر برگشتی / سیم پیچ دوتایی)؛

     -- 5/3 جهته (3 عملکرد مرکزی: مرکز بسته / اگزوز مرکزی / منبع فشار مرکزی)

  2. محدوده فشار عملیاتی

     - پایلوت داخلی: 0.1 ~ 0.7 مگاپاسکال

     - پایلوت خارجی (سازگار با خلاء): -100 کیلو پاسکال ~ 0.7 مگاپاسکال

  3. دمای عملیاتی: -10 ~ 50 ℃ (بدون یخ در منبع هوا)

  4. مصرف برق کویل: سیم پیچ استاندارد 0.35W; کویل کم مصرف صرفه جویی در انرژی فقط 0.1 وات

  5. درجه حفاظت: اتصال دهنده IP65. پایه نصب منیفولد IP67

  6. طول عمر سرویس: قرقره آب بندی شکاف تا 200 میلیون چرخه. مهر و موم الاستیک تا 70 میلیون چرخه

  7. گزینه های ولتاژ استاندارد: DC12V / DC24V (جریان اصلی انبوه). AC110V / AC220V

مزایای عملکرد ساختاری و هسته ای

  1. ساختار کوه منیفولد سریع پلاگین

     - به طور مستقیم روی پایه منیفولد سری SS5Y بچسبید، مونتاژ و جداسازی سریع، تعمیر و نگهداری آسان تک سوپاپ بدون از بین بردن کل جزیره سوپاپ.

  2. کویل بسیار کم صرفه جویی در انرژی

     - سیم پیچ اختیاری 0.1 وات کم مصرف، تولید گرمای کم، کاملاً مناسب برای شرایط کاری طولانی مدت با انرژی مداوم، کاهش شدید هوای فشرده کارخانه و هزینه برق.

  3. دونده با جریان بالا بسیار بهینه شده است

     - طراحی بهینه سازی شده داخلی، ظرفیت جریان حدود 80 درصد در مقایسه با شیرهای برقی نسل قدیم افزایش یافته است، و سرعت گسترش/پسرفت سیلندر سریعتر بدون افت فشار را تحقق می بخشد.

  4. صفحه نمایش فیلتر پایلوت داخلی

     - مش فیلتر ریز روی ورودی شیر پایلوت تعبیه شده تا گرد و غبار و ناخالصی ها را مسدود کند و به طور موثر میزان خرابی گیر کردن قرقره را کاهش دهد و عمر مفید را افزایش دهد.

  5. طرح بندی بندر انعطاف پذیر چند جهته

     - پورت های هوا در سه جهت جانبی / بالا / پایین موجود است، مسیر لوله را آزادانه تنظیم کنید تا از تداخل مکانیکی در قاب تجهیزات فشرده جلوگیری شود.

  6. ادغام جزیره سوپاپ مدولار

     - کاملاً با پایه های چند ایستگاهی سری SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 مطابقت دارد، تامین هوا و اگزوز یکپارچه متمرکز، طرح سیم کشی مرتب و صرفه جویی در فضای نصب کابینت.

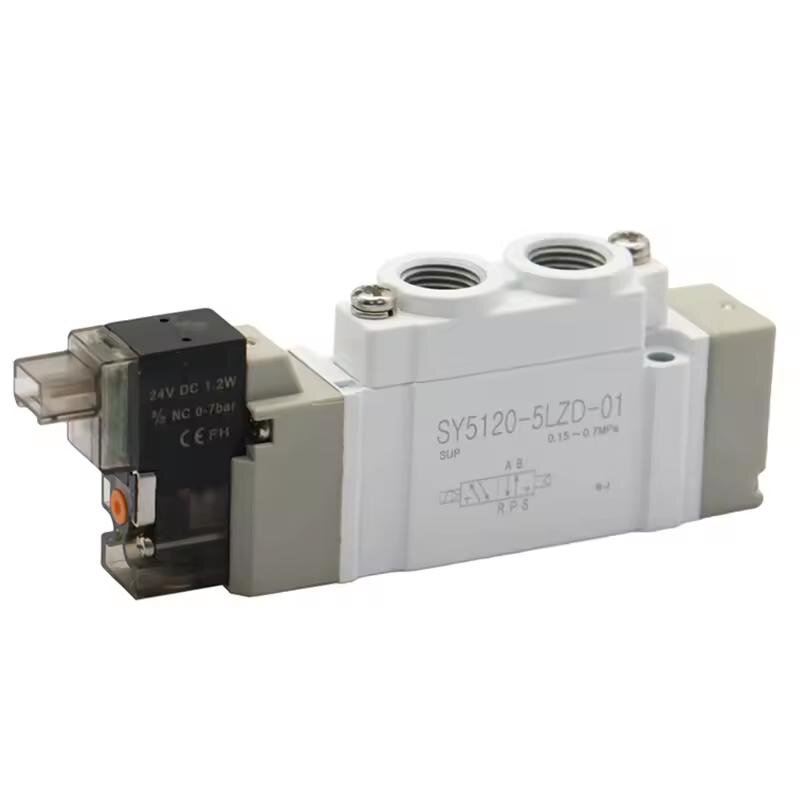

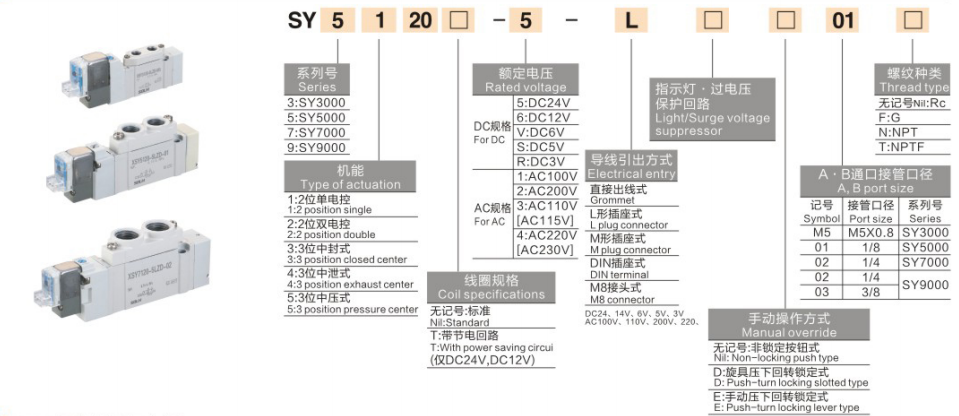

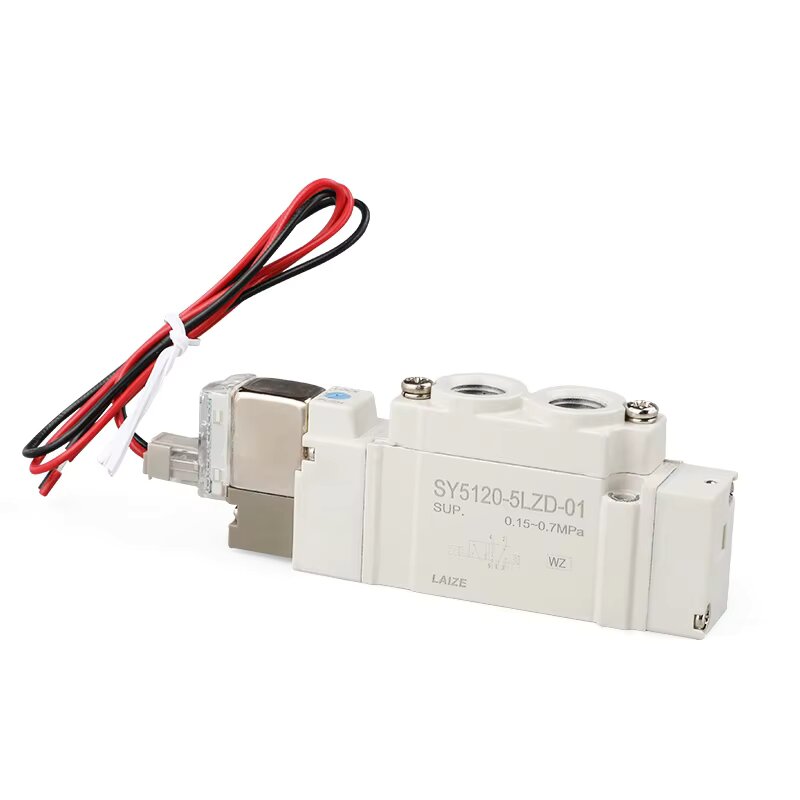

قانون کدگذاری مدل کامل (مثال: SY5120-5LZD-01)

  1. SY: کد سری شیر برقی 5 پورت پایلوت

  2. 5: شماره سری اندازه (5 = سری متوسط ​​SY5000)

  3. 1: کد عملکرد مدار

     1 = 5/2 برگشت فنر تک حلقه ای.

     2 = 5/2 سیم پیچ دوتایی؛

     3 = 5/3 شیر سه حالته

  4. 2: کد پایه سازه داخلی

  5. 0: نوع نصب پایه استاندارد

  6. 5: کد ولتاژ سیم پیچ (5 = DC24V، جریان اصلی)

  7. LZ: سوکت و پیکربندی حفاظت

     L = سوکت دوشاخه L شکل. Z = نشانگر LED داخلی + مدار حفاظت از اضافه ولتاژ

  8. D: کد لغو دستی (عملکرد پیچ ​​گوشتی قفل کننده فشاری)

  9. 01: اندازه رشته پورت (01 = Rc1/8")

سناریوهای کاربردی صنعتی معمولی

     - خطوط تولید مونتاژ خودکار، تجهیزات دقیق نیمه هادی، ماشین آلات بسته بندی

     - خطوط تولید مهر زنی و جوشکاری خودرو، ابزار تست پزشکی

     - دستگیره های رباتیک پنوماتیک، سیلندرهای کشویی خطی، محرک های شاخص چرخشی

     - سوئیچینگ سیلندر به جلو و عقب، مدار پنوماتیک روشن و خاموش و کنترل تنظیم سرعت

یک جمله

     خلاصه شیر برقی 5 پورت پایلوت سری SOLH SY3000/SY5000/SY7000/SY9000 محدوده اندازه کامل را با سیم پیچ صرفه جویی در انرژی 0.1 وات، درجه ضد گرد و غبار IP65/IP67، درجه ضد آب و گرد و غبار IP65/IP67، 80 درصد جریان سازگار با قابلیت جهانی بیشتر نسبت به مدل‌های قدیمی پلاگین SSY و کنترل عمومی استاندارد SSY. سوپاپ برای اتوماسیون سیلندر در الکترونیک، خودرو، بسته بندی و تجهیزات پزشکی.
