سری قطعات پنوماتیک

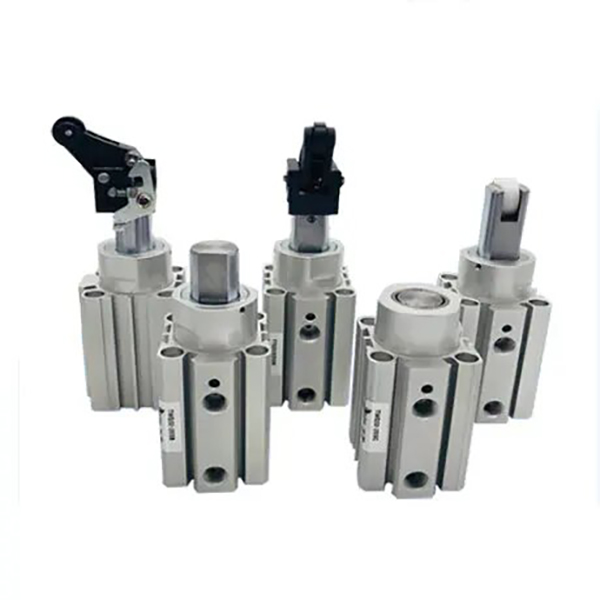

سیلندرهای فشرده با ارتفاع ثابت SOLH TWQ راه حل های محدود کننده مقرون به صرفه را برای پالت های نوار نقاله سبک و متوسط ​​10-150 کیلوگرم ارائه می دهند. چهار انتهای میله قابل تعویض میله تخت، میله گرد، اهرم غلتکی و سبک های اهرم بافر هیدرولیک قابل تنظیم را پوشش می دهند. نسخه‌های غلتکی و بافر از قفل مکانیکی اختیاری برای جلوگیری از برگشت قطعه کار پشتیبانی می‌کنند. نصب فلنج با ارتفاع ثابت، کالیبراسیون ارتفاع را حذف می کند و نصب میدان را سرعت می بخشد، با اسلات چهار طرفه برای سنسورهای مغناطیسی. ساختار مقاوم در برابر سایش بدون روغن مناسب خطوط مونتاژ الکترونیک، بسته بندی و لوازم خانگی است. تولید انبوه پایدار ما، انبار کافی را تضمین می‌کند، ایده‌آل برای مسدود کردن خودکار در چرخه بالا و موقعیت‌یابی ایستگاه.

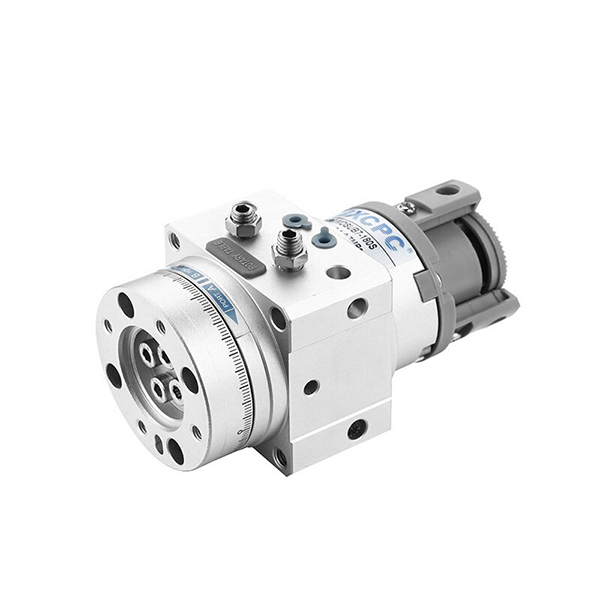

سیلندرهای چرخشی پره ای یکپارچه SOLH MSUB حرکت چرخشی دقیق با واکنش کم را برای اتوماسیون سبک تا بارهای 10 کیلوگرم ارائه می دهند. با داشتن ساختار میز چرخشی یکپارچه که فاصله چرخ دنده را حذف می کند، از چرخش اختیاری 90 درجه/180 درجه با تنظیم زاویه ظریف ± 5 درجه پشتیبانی می کند. نسخه ارتقا یافته MSUA به دقت تکان در 0.03 میلی متر دست می یابد. ساختار تک پره بهینه‌شده آن نسبت به مدل‌های معمولی CRB1 با ردپای فشرده‌تر، ۲ تا ۳ برابر ظرفیت بار بیشتری دارد. نصب فلنج چند جهته باعث صرفه جویی در فضای نصب می شود، در حالی که آب بندی بدون روغن کارکرد طولانی مدت تمیز را تضمین می کند. ما تولید انبوه پایدار و موجودی نقطه ای کافی را حفظ می کنیم، که به طور گسترده برای چرخاندن مفصل رباتیک، نمایه سازی الکترونیکی قطعه کار، چرخاندن قطعات و پلت فرم های موقعیت یابی کوچک در خطوط مونتاژ دقیق مورد استفاده قرار می گیرد.

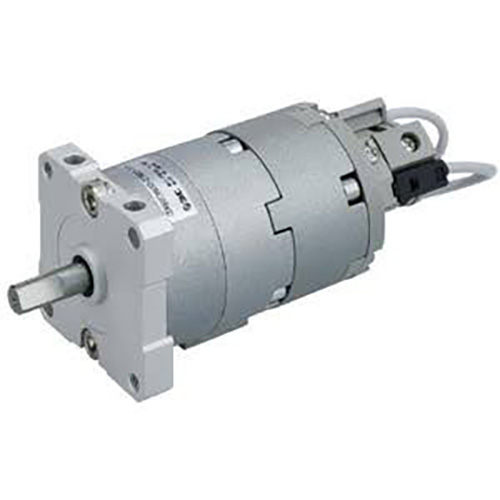

محرک چرخشی پره ای فوق نازک SOLH CRBU2 کاملاً قابل تعویض با مدل های معادل SMC است که در اندازه های سوراخ 10/15/20/30/40 موجود است. بدنه استوانه‌ای یکپارچه، تثبیت چند جهتی بدون براکت را امکان‌پذیر می‌کند، 12 درصد سبک‌تر از سری CRB2، مناسب برای نصب مخفی در داخل ماشین‌آلات مجتمع فشرده. درایو پره مستقیم با قابلیت تکرار زاویه ای فوق العاده بالا ± 0.01 درجه، واکنش برگشتی دنده را از بین می برد. دو نوع پره: تک پره S برای حداکثر نوسان 270 درجه، پره دوتایی D با گشتاور دو برابر با چرخش محدود 90 درجه/100 درجه. طرح‌بندی لوله‌کشی دوگانه ارائه می‌شود: پورت‌های جانبی استاندارد و پورت‌های محوری مرکزی پسوند-E. تنظیم‌کننده زاویه پسوند W اختیاری، حرکت بی‌نهایت قابل تنظیم را از 0 تا 240 درجه دریافت می‌کند، و حلقه‌های مغناطیسی داخلی از سوئیچ‌های نی M9BW برای بازخورد محدود PLC پشتیبانی می‌کنند. آب بندی کامپوزیت کم اصطکاک عملکرد بدون روغن را با بیش از 5 میلیون چرخه سرویس تضمین می کند. به طور گسترده برای وظایف چرخش با فرکانس بالا با بار سبک از جمله چرخش مینیاتوری 3C، موقعیت‌یابی دوربین بینایی، مکانیسم‌های سفت کردن پیچ و تعویض بسته‌بندی با زاویه کوچک استفاده می‌شود. در مقایسه با سیلندرهای چرخشی CRB2 که روی پایه نصب شده اند، CRBU2 به براکت های نصب نیاز ندارد و کارایی فضا را به حداکثر می رساند، که برای افکتورهای انتهایی ربات و چیدمان تجهیزات داخلی باریک ایده آل است.

محرک های چرخشی پره ای SOLH CRB1 / CRB2 کاملاً با سیلندرهای نوسانی SMC معادل قابل تعویض هستند. درایو پره مستقیم واکنش برگشتی دنده را از بین می برد و اینرسی چرخشی کم و پاسخ فوق العاده سریع را ارائه می دهد. CRB2 محدوده فشرده سبک با اندازه سوراخ 10 تا 40 میلی متر است. تک پره از چرخش تا 270 درجه پشتیبانی می کند در حالی که پره دوگانه چرخش را تا 90 درجه/100 درجه محدود می کند، ایده آل برای چرخش مینی با سرعت بالا در فضای محدود 3C و تجهیزات بسته بندی. سری‌های سنگین CRB1 سوراخ‌های 50 تا 100 میلی‌متری را با پشتیبانی کامل یاتاقان و مقاومت در برابر ضربه فوق‌العاده پوشش می‌دهد و حداکثر گشتاور تا 24 نیوتن متر را برای وسایل سنگین و چرخش نمایه‌سازی قطعه کار بزرگ فراهم می‌کند. تک پره دامنه نوسان گسترده ای را ارائه می دهد، در حالی که پره دوگانه گشتاور را در همان اندازه سوراخ دو برابر می کند. سپرهای لاستیکی داخلی به صورت استاندارد ارائه می شوند. پسوند تنظیم کننده زاویه Z و شفت توخالی اختیاری هستند و انواع CDRB آهنرباهای دائمی سازگار با سوئیچ های نی D-M9B / D-A93 را ادغام می کنند. در مقایسه با میزهای چرخشی رک و پینیون MSQ، سیلندرهای نوع پره ای دارای بدنه باریکتر و چرخش سریعتر با عکس العمل صفر و ظرفیت بار محوری و شعاعی ضعیف تر هستند که آنها را به بهترین انتخاب برای کارهای چرخشی با بار سبک با سرعت بالا تبدیل می کند که به زوایای نوسان بزرگ نیاز دارند.

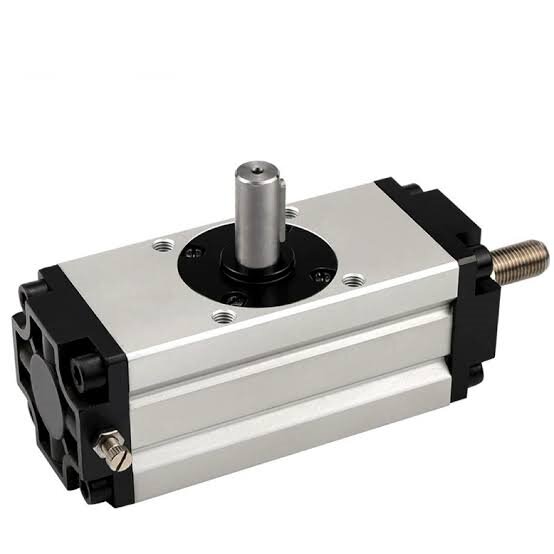

سیلندرهای چرخشی رک و پینیون SOLH CRA1 محرک های نوسانی پنوماتیکی با گشتاور بالا برای اتوماسیون متوسط ​​و سنگین 10 تا 50 کیلوگرمی هستند. گیربکس قفسه پینیون دو پیستونی دارای واکنش برگشتی ≤1 درجه، با عکس عقب صفر مدل φ30 و حداکثر گشتاور 108 نیوتن متر از سوراخ φ100 در 0.5 مگا پاسکال است. بالشتک های هوای انتهایی قابل تنظیم اختیاری تأثیر اینرسی را در طول دوچرخه سواری مکرر کاهش می دهند، در حالی که انواع نصب و پیکربندی شفت از اتصال مکانیکی انعطاف پذیر پشتیبانی می کنند. ساخت و ساز بدون روغن عملکرد مداوم کم تعمیر و نگهداری را تضمین می کند. کارخانه ما تولید انبوه پایدار با موجودی نقطه‌ای فراوان را اجرا می‌کند که به طور گسترده برای چرخاندن قطعه کار سنگین، فعال‌سازی شیر صنعتی، نمایه‌سازی وسایل سنگین و چرخش مفصل رباتیک در سراسر سیستم‌های مونتاژ خودکار و کنترل خط لوله استفاده می‌شود.

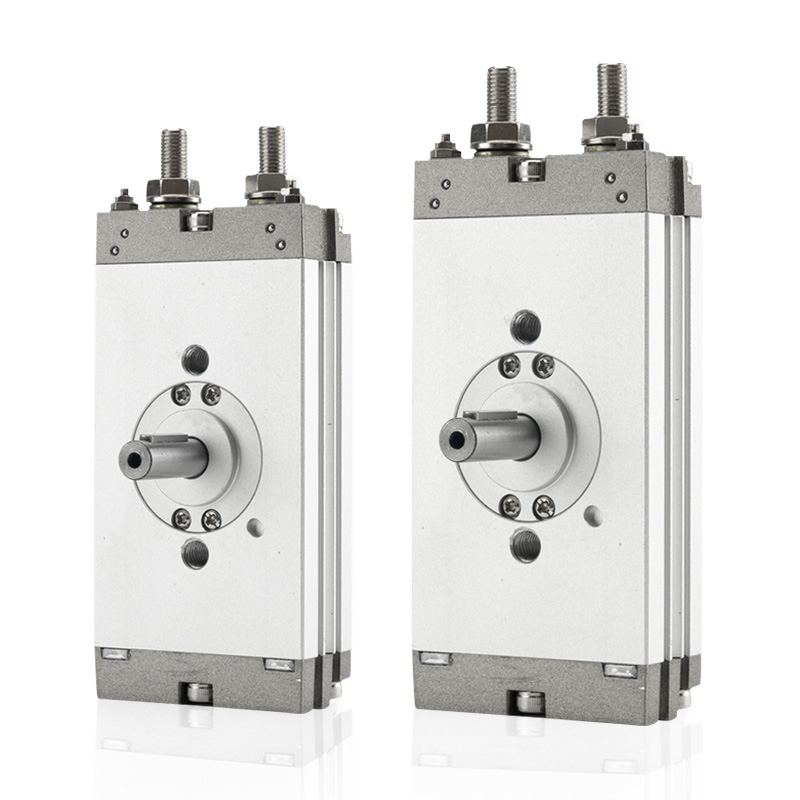

سیلندرهای چرخشی قفسه و پینیون فوق نازک SOLH CRQ2 ساختار مشبک دو قفسه ای را برای دستیابی به چرخش دقیق با عکس العمل صفر اتخاذ می کنند که کاملاً برای اتوماسیون سبک و متوسط ​​با فضای محدود مناسب است. با ساختار فلنج یکپارچه مسطح بسیار کم و بدون براکت های نصب اضافی، از چرخش دایره کامل 90 درجه، 180 درجه و اختیاری 360 درجه با کالیبراسیون زاویه ظریف ± 5 درجه پشتیبانی می کند. اندازه سوراخ از φ10 تا φ40 متغیر است. مشخصات بزرگتر با بالشتک های هوای قابل تنظیم برای کاهش ضربه اینرسی در حین دوچرخه سواری مکرر موجود است. نسخه مغناطیسی CDRQ2 از نصب سوئیچ مغناطیسی برای اتصال سیگنال موقعیت PLC پشتیبانی می کند. طراحی بدون روغن خود روان کننده حجم کار تعمیر و نگهداری را تا حد زیادی کاهش می دهد. این محرک‌های نوسانی جمع‌وجور که با تولید انبوه پایدار و انبار کافی پشتیبانی می‌شوند، به طور گسترده در چرخاندن PCB الکترونیک 3C، ماشین‌آلات بسته‌بندی، اتوماسیون پزشکی و ایستگاه‌های نمایه‌سازی مینیاتوری دقیق مستقر هستند.

فیلتر هوای خط اصلی جریان بالا SOLH AF800 / AF900 کاملاً قابل تعویض با مدل‌های معادل SMC است، مجهز به درگاه‌های G1¼/G1½/G2 و حداکثر جریان نامی تا 20000 L/min، طراحی شده برای خطوط لوله اصلی کمپرسور هوا، سیستم‌های تامین هوای متمرکز چند جزیره‌ای و جریان بالا. ساختار پیش جداسازی گریز از مرکز داخلی بیش از 95٪ آب متراکم شده، زنگ زدگی و ذرات بزرگ را از قبل حذف می کند. کارتریج های فیلتر فیبر چند لایه دقت اختیاری از 2μm تا 100μm را با استاندارد 5μm برای استفاده عمومی ارائه می دهند. کاسه آب 45 سانتی متری از سه حالت زهکشی پشتیبانی می کند: تخلیه دستی، تخلیه خودکار شناور AD47 NC و تخلیه خودکار شناور AD48-6 NO. سه نوع کاسه موجود است: کاسه PC شفاف مقاوم در برابر ضربه، کاسه فلزی سنگین و کاسه فلزی ضد انفجار با پنجره دید سطح مایع، در حالی که انواع فلزی برای رنگ‌آمیزی، ضد انفجار باتری لیتیومی و محیط‌های سخت ماشین ابزار روغنی توصیه می‌شود. بدنه آلومینیومی آنودایز سخت با رانر مستقیم افت فشار کم را ارائه می دهد. مطابق با تنظیم کننده های AR و روان کننده های AL برای تشکیل واحدهای سرویس هوای کامل AC800/900، به طور گسترده در جلوی کمپرسورهای هوا برای خوشه های بزرگ CNC، کارگاه های پوشش لیتیوم، خطوط رنگ آمیزی خودکار و نیروگاه های ضد انفجار شیمیایی، محافظت از شیرهای برقی پایین دست، سرعت خرابی سیلندرها و سیلندرها را کاهش می دهد.

فیلتر درشت خط اصلی SOLH AFF و جداکننده غبار روغن AM را می توان به صورت سری آبشاری کرد و کاملاً با اجزای تصفیه هوای SMC منطبق با استانداردهای پاکیزگی هوای فشرده ISO8573-1 قابل تعویض است. فیلتر اولیه AFF 1μm 99% قطرات آب متراکم، گرد و غبار و ذرات زنگ را حذف می کند. جداکننده غبار روغن خوب 0.1μm AM مقدار روغن باقیمانده را کمتر از 1mg/m³ برای تامین هوای تمیز بدون روغن محدود می کند. محدوده جریان کامل از 300 تا 14500 لیتر در دقیقه با رشته های پورت 1/4 "~ 2". هر واحد دارای نشانگر گرفتگی بصری داخلی و کاسه آب سبک از فولاد ضد زنگ است، در حالی که پسوند-D تخلیه خودکار شناور معمولی اختیاری است. افت فشار تحت 5 کیلو پاسکال با 20 درصد ظرفیت جریان بالاتر نسبت به فیلترهای معمولی کنترل می شود. اتصال آبشاری مدولار برای ترکیب با فیلترهای کربن فعال فوق ریز AMD پشتیبانی می‌شود که به عنوان تجهیزات چند مرحله‌ای حذف آب و روغن پس از کمپرسورهای هوا برای ماشین‌آلات CNC، خطوط مواد غذایی و دارویی، کارگاه‌های پوشش‌دهی 3C و فرآیندهای بدون روغن نیمه‌رسانا عمل می‌کند. حاشیه جریان 1.2 تا 1.5 برابر در طول انتخاب توصیه می شود و انواع تخلیه خودکار برای تولید 24 ساعته بدون مراقبت با خروجی میعانات بالا ترجیح داده می شود.

سوئیچ‌های فشار دیجیتال SOLH ZSE30A / ZSE30AF / ISE30A کاملاً قابل تعویض با مدل‌های مشابه SMC هستند و دقت اندازه‌گیری فوق‌العاده بالای 0.2% FS با LCD دو رنگ قرمز/سبز 4 رقمی را دارند. نور پس زمینه سبز زمانی فعال می شود که فشار در محدوده ایمن از پیش تعیین شده باقی بماند، نور قرمز برای هشدار فشار بیش از حد/کم فشار فعال می شود. منطق نمایش را می توان در صورت لزوم معکوس کرد. سه محدوده اندازه گیری نیازهای کاربردی کامل را پوشش می دهند: ZSE30A برای تک خلاء 0~-101kPa، فشار ترکیب جهانی ZSE30AF -100~+100kPa، فشار مثبت استاندارد ISE30A -0.1~1.0MPa برای جریان اصلی 0.4~0.7MPa هوای کارخانه. هر واحد دارای خروجی سوئیچ کلکتور باز 2 کاناله مستقل NPN/PNP، با ولتاژ آنالوگ 1 تا 5 ولت اختیاری یا سیگنال های جریان آنالوگ 4 تا 20 میلی آمپر برای جمع آوری داده های فشار PLC حلقه بسته پیوسته است. عملکرد کپی پارامتر انحصاری با یک کلیک تنظیمات را از یک واحد اصلی به حداکثر 10 واحد برده منتقل می کند و خطاهای راه اندازی دسته ای را به شدت کاهش می دهد. مجهز به طیف گسترده DC12~24V، مجهز به پورت M5/Rc1/8 و درجه ضد گرد و غبار IP40. به طور گسترده برای نظارت بر فشار گیره سیلندر، هشدار خرابی جذب چاک خلاء و نظارت بر فشار در زمان واقعی در تمام مدارهای پنوماتیک خودکار، عملکرد بهتر از سوئیچ‌های فشار مکانیکی سنتی در دقت، دید از راه دور و قابلیت گسترش سیگنال استفاده می‌شود.
