سری قطعات پنوماتیک

سیلندر بدون میله کوپلینگ مغناطیسی سری SOLH RM به گونه ای طراحی شده است که با همتایان Airtac قابل تعویض باشد. این درایو سنکرون مغناطیسی غیر تماسی و ساختار بشکه کاملاً محصور برای عملیات بدون نشت و گرد و غبار، مناسب برای محیط‌های تمیز بدون روغن در صنایع الکترونیک، پزشکی و غذایی است. اندازه سوراخ‌ها از φ10 تا φ40 میلی‌متر با حداکثر ضربه 2000 میلی‌متر، کار می‌کند که در محدوده دمای صنعتی -20-~70 درجه سانتیگراد کار می‌کند و دارای حداقل فشار راه‌اندازی 0.15 مگاپاسکال است. چهار نوع ساختاری موجود است: نوع پایه RMS بدون راهنماهای داخلی که نیاز به ریل خارجی و براکت های انتهایی با کمترین هزینه دارد. نوع استاندارد RMT یکپارچه با میله های راهنمای دوگانه و یاتاقان های کشویی برای مقاومت در برابر بارهای جانبی معمولی بدون راهنماهای اضافی برای نصب آسان. نسخه دقیق RMTL با میله های راهنمای با دقت بالا که به دقت موقعیت یابی مکرر ± 0.1 میلی متر می رسد. نوع اسلاید تقویت شده RMH با ظرفیت ضد انحراف قوی برای تحمل بار مستقل. بافرهای لاستیکی دو طرفه استاندارد مجهز به بافرهای قابل تنظیم اختیاری و بافرهای هیدرولیک خارجی برای حرکت پایدار تا 500 میلی متر بر ثانیه هستند. کیت های سوئیچ مغناطیسی اختیاری با سنسورهای D-M9 برای بازخورد سیگنال موقعیت مطابقت دارند. ساختارهای راهنما داخلی هزینه های اضافی تهیه و مونتاژ راهنماهای خطی خارجی را کاهش می دهند. عملکرد فوق‌العاده‌ای را در مقایسه با سری‌های SMC CY1 و CY3 ارائه می‌کند، که به طور گسترده در انتقال مواد از راه دور، فعال‌سازی درب محافظ و مقاوم‌سازی سیلندرهای میله‌های اتصال معمولی در خطوط تولید خودکار با بودجه متوسط ​​استفاده می‌شود.

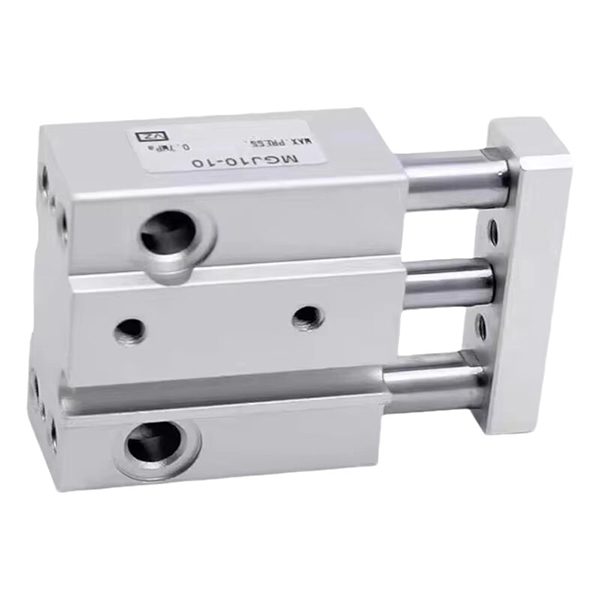

سیلندر میله راهنمای بسیار فشرده SOLH MGJ کاملاً قابل تعویض با محصولات استاندارد SMC است که منحصراً برای اتوماسیون مینیاتوری توسعه یافته است. این تنها دو اندازه سوراخ کوچک φ6 میلی‌متر و φ10 میلی‌متر را با ضربه‌های بسیار کوتاه از 5 میلی‌متر تا 20 میلی‌متر عرضه می‌کند. میله‌های راهنمای دوگانه داخلی و قاب راهنمای یکپارچه عملکرد ضد چرخش فوق‌العاده دقیقی را در محدوده ± 0.1 درجه ارائه می‌دهند و از جابجایی زاویه‌ای در هنگام بستن و مونتاژ اجزای میکرو جلوگیری می‌کنند. ساختار بسیار سبک وزن برای مدل MGJ6-5 فقط 27.3 گرم است. سطوح نصب دوگانه (سمت پایین و عقب) و لوله کشی و سیم کشی متمرکز یک طرفه، چیدمان منظمی را برای چیدمان چند سیلندر متراکم تسهیل می کند. با اتخاذ ساختار بدون تعمیر و نگهداری بدون روغن با بافرهای لاستیکی دو طرفه، از رفت و برگشت با فرکانس بالا پایدار در محدوده -10℃~60℃ پشتیبانی می کند. به طور گسترده در بستن قطعات الکترونیکی دقیق، موقعیت یابی PCB، فعال کردن شیر مینیاتوری دستگاه های پزشکی، نمونه برداری از سوزن، تنظیم جابجایی میکرو در کارگاه های تمیز نیمه هادی و تنظیم دقیق لنزهای نوری استفاده می شود. در مقایسه با سیلندرهای کامپکت استاندارد MGP، ابعاد کلی آن به شدت کاهش یافته است، نیروی رانش کاملاً رضایت بخش، فضای نصب محدود و نیازهای موقعیت یابی ضد چرخش با دقت بالا در اتوماسیون مینیاتوری است.

سیلندر میله ای جمع و جور نازک سری SOLH MGP از نظر ابعادی با محصولات SMC اصلی قابل تعویض است. این یک ساختار یکپارچه از بشکه سیلندر، میله های راهنمای دوگانه و یاتاقان های دقیق با مقاومت پیچشی داخلی و ظرفیت بار جانبی قدرتمند بدون لوازم جانبی هدایت کننده خارجی را اتخاذ می کند. ساختار باریک مسطح آن در مقایسه با سیلندرهای معمولی 17٪ تا 24٪ وزن را کاهش می دهد، که برای عملیات اتوماسیون فشرده مانند پرس، موقعیت، بلند کردن و انتقال قطعه کار کاملاً مناسب است. سه نوع فرعی طبقه بندی شده توسط یاتاقان ها شرایط کاری متنوعی را پوشش می دهند: MGPM با بوش های کشویی فلزی دارای مقاومت در برابر سایش و عملکرد ضد گرد و غبار برای بارهای جانبی سنگین و کار چرخه ای با سرعت کم گرد و غبار است. بوش های توپ MGPL اصطکاک فوق العاده کم و حرکت صاف را برای رفت و برگشت مکرر با سرعت بالا ارائه می دهند. بلبرینگ‌های با دقت بالا با فاصله صفر MGPA به دقت ضد چرخش تا 0.01 ± میلی‌متر برای نصب و کالیبراسیون دقیق دست می‌یابند. اندازه سوراخ ها از φ12 تا 100 میلی متر با ضربات استاندارد 5 تا 300 میلی متر است. بافرهای لاستیکی دو طرفه استاندارد مجهز شده‌اند، در حالی که بافرهای بالشتک هوای AZ برای سوراخ‌های بالای 20 میلی‌متر اختیاری هستند تا ضربه‌های شدید را در طول حرکت‌های سنگین با سرعت بالا جذب کنند. اسلات های داخلی از نصب مستقیم کلیدهای مغناطیسی D-M9، A93 بدون براکت اضافی برای سیم کشی مرتب پشتیبانی می کنند. فشار عملیاتی از 0.12 مگاپاسکال تا 1.0 مگاپاسکال با حداقل فشار فعال 0.1 مگاپاسکال در دمای محیط 10- تا 60 درجه سانتیگراد متغیر است. به طور گسترده ای در موقعیت یابی و فشار دادن PCB الکترونیکی، بلند کردن جک بازرسی، تغذیه بسته بندی و گیره محدود کننده اتوماسیون عمومی مستقر شده است، به عنوان یک محرک پنوماتیک هدایت شونده یکپارچه بسیار همه کاره عمل می کند.

سیلندر میله راهنمای یکپارچه فوق نازک سری SOLH MGQ کاملاً با مشخصات اصلی SMC قابل تعویض است. ساختار یکپارچه بشکه سیلندر و میله های راهنما ضخامت کلی را تا 50% در مقایسه با سیلندرهای هدایت شونده معمولی کاهش می دهد تا فضای نصب را تا حد زیادی کاهش دهد. اندازه‌های سوراخ‌های φ12 تا 100 میلی‌متر و ضربات استاندارد 25 تا 250 میلی‌متر را پوشش می‌دهد، که در دو پیکربندی ارائه می‌شود: بلبرینگ‌های کشویی آلیاژ کربن MGQM و بلبرینگ‌های توپ با دقت بالا MGQL. ساختار میله هدایت دوگانه متقارن مقاومت فوق العاده ای در برابر بار جانبی، انحراف و پیچش ارائه می دهد. نسخه بلبرینگ MGQL دارای دقت ضد چرخش ± 0.04 ± 0.08 درجه است، در حالی که نوع بلبرینگ کشویی MGQM دارای مقاومت در برابر سایش عالی، عملکرد ضد گرد و غبار و مزایای هزینه برای شرایط گرد و غبار سنگین است. پیکربندی‌های استاندارد شامل حلقه‌های مغناطیسی داخلی، بافرهای لاستیکی دو طرفه و عملکرد بدون نیاز به تعمیر و نگهداری است. نوع اختیاری XB6 با دمای بالا به طور پیوسته تا دمای 150 درجه سانتیگراد کار می کند. سوراخ های نصب متعدد روی بدنه سیلندر محفوظ است. سوئیچ های مغناطیسی را می توان در چهار طرف برای سوراخ های ≥32 میلی متری نصب کرد و براکت های فلنج/پایی از مونتاژ چند زاویه ای پشتیبانی می کنند. با حداقل فشار کاری 0.1 مگاپاسکال، به طور گسترده ای برای موقعیت یابی و بلند کردن درپوش خط نقاله، پرتاب PCB و چین خوردگی در الکترونیک 3C، فعال سازی دروازه برای ماشین آلات بسته بندی و جک جک استفاده می شود. برای ساده سازی طراحی مکانیکی، سیلندر جداگانه به همراه مجموعه های راهنمای خارجی را جایگزین می کند. در مقایسه با سری استاندارد MGP و MGG سنگین، MGQ دارای نازک ترین مشخصات و عملکرد بهینه برای عملکرد با دقت بالا در فضای نصب محدود است.

سیلندر میله راهنما با کارکرد طولانی سری SOLH MGG از نظر ابعادی با سیلندرهای سنگین SMC معادل قابل تعویض است. ساخته شده با یک بشکه گرد به همراه میله های راهنما با دهانه بزرگ دوگانه، استحکام ساختاری فوق العاده ای را ارائه می دهد. ظرفیت بار جانبی آن سه برابر سیلندرهای هدایت شونده معمولی است و از افتادگی میله پیستون در ضربات طولانی و انحراف ساختاری تحت بارهای سنگین غیرعادی جلوگیری می کند. اندازه سوراخ‌ها از φ20 میلی‌متر تا 100 میلی‌متر با دو نسخه متفاوت است: بلبرینگ‌های کشویی آلیاژ کربن MGGM و یاتاقان‌های توپی با دقت بالا MGGL. حداکثر ضربه استاندارد به 1300 میلی متر می رسد، که تا حد زیادی از حد ضربه سری MGP و MGQ فراتر می رود. بافرهای هیدرولیک داخلی دو طرفه به عنوان استاندارد برای جذب انرژی ضربه ای عظیم تولید شده در طول عملیات با سرعت بالا در مسافت های طولانی، به طور موثر کاهش نویز و محافظت از تجهیزات ارائه می شوند. یاتاقان های کشویی MGGM دارای مقاومت در برابر سایش و ضربه برای محیط های گرد و غبار سنگین و توقف شدید خط نقاله هستند. بلبرینگ‌های MGGL اصطکاک بسیار کم و حرکت صاف را با دقت ضد چرخش بالا تا 0.02 درجه درک می‌کنند که برای موقعیت‌یابی با دقت بالا و حرکت چرخه‌ای با سرعت بالا ایده‌آل است. طراحی ماژولار تقسیم شده جداسازی و تعویض جداگانه لوله سیلندر و مجموعه راهنمای برای نگهداری کم هزینه را امکان پذیر می کند. فرم های نصب موجود شامل نصب پایه روی سطح و نصب فلنج جلو می باشد. موارد اضافی اختیاری تنظیم ضربه نوع J (محدوده تنظیم 0 تا 50 میلی متر) و نوع XB6 در دمای بالا را پوشش می دهند که بین -10 تا 150 درجه به طور پایدار کار می کند. حلقه‌های مغناطیسی داخلی استاندارد هستند، با شیارهای چند جهته برای اتصال کلید مغناطیسی انعطاف‌پذیر. محدوده فشار کاری 0.1 تا 1.0 مگاپاسکال با حداکثر سرعت کار تا 1000 میلی متر بر ثانیه. به طور گسترده برای پلت فرم های بلند کردن عمودی، انتقال پالت های سنگین در مسافت های طولانی، موقعیت دهی درپوش های سنگین و پرتاب جیگ بزرگ، جایگزین راه حل ترکیبی سیلندرهای معمولی به علاوه پست های راهنمای سنگین جداگانه برای ساده سازی طراحی مکانیکی می شود و به عنوان محرک پنوماتیکی ترجیحی برای کاربردهای سنگین، سفر طولانی و کاربردهای اتوماسیون بالا عمل می کند.

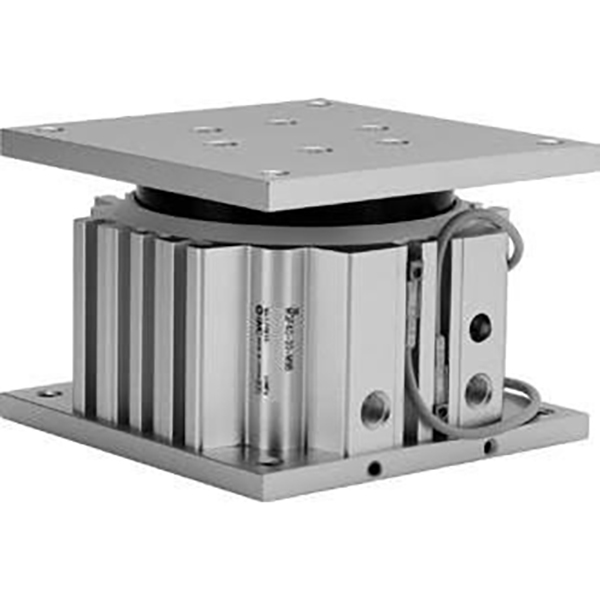

سیلندر میز راهنمای با مشخصات پایین SOLH MGF به طور کامل با نمونه های مشابه SMC قابل تعویض است. طراحی شده با یک آستین راهنمای متحدالمرکز یکپارچه با قطر بزرگ، محدودیت جهت سیلندرهای میله راهنمای دوگانه سنتی را می شکند و عملکرد یکنواخت ضد انحراف 360 درجه را در برابر بارهای خارج از مرکز ارائه می دهد. ارتفاع نصب کلی آن در مقایسه با سری MGQ برای یک چیدمان فشرده فوق‌العاده مسطح، 15% تا 20% کاهش می‌یابد. اندازه‌های حفره موجود: φ40، φ63، φ100 میلی‌متر با ضربات کوتاه استاندارد از 30 میلی‌متر تا 100 میلی‌متر، بهینه‌سازی شده برای عملیات سنگین ضربه کوتاه. پین‌های ضد چرخش داخلی، گشتاور مجاز بسیار بالایی را تا 409 نیوتن متر برای مدل φ100 فراهم می‌کنند، که تحت نیروی خارج از مرکز از همه جهات بدون گیر کردن یا جابجایی پایدار است، با حداکثر دقت ضد چرخش ± 0.05 درجه. نصب دو جهته بالا و پایین پشتیبانی می شود. شیارهای T در سه طرف بدنه امکان نصب سوئیچ مغناطیسی را در چهار طرف فراهم می کند. بافرهای لاستیکی دو طرفه استاندارد و عملکرد بدون نیاز به نگهداری روغن مجهز شده اند. نسخه تمیز با گرد و غبار 10 پیشوندی الزامات سختگیرانه نیمه هادی ها، الکترونیک 3C و کارگاه های پزشکی را برآورده می کند. تقریباً 15٪ سبک تر از سازه های معمولی است، به طور گسترده ای برای جک کردن قطعه کار، جک پرتاب، چرخاندن نمایه سازی ایستگاه و فشار سنگین در فواصل کوتاه استفاده می شود، که محرک پنوماتیک فشرده ایده آلی است که نیاز به ضد انحراف همه جانبه و ظرفیت گشتاور بالا در فضای نصب محدود دارد.

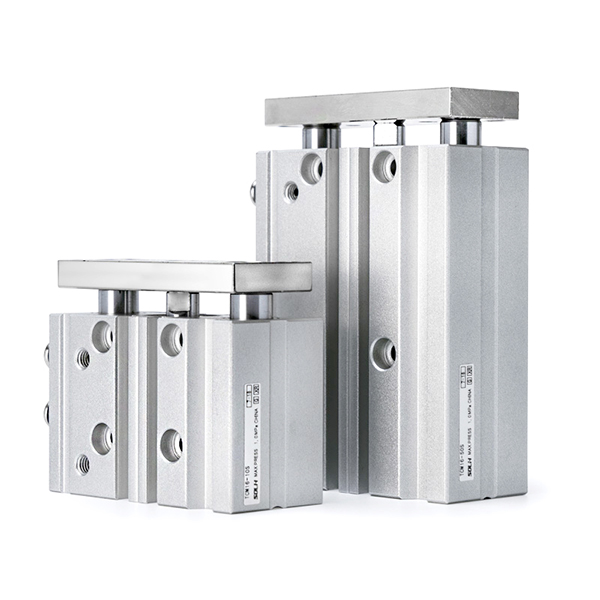

سیلندر میله راهنمای سه محوری سری SOLH TC جایگزین مستقیمی برای سری SMC MGP است. این یک ساختار سه محوره یکپارچه متشکل از دو میله راهنما به اضافه یک میله پیستون مرکزی، با استحکام فوق العاده بالا را اتخاذ می کند. مقاومت پیچشی و ظرفیت بار جانبی آن بیش از دو برابر سیلندرهای میله هدایت دوگانه معمولی است که به طور موثر از انحراف و آفست موقعیتی جلوگیری می کند. اندازه سوراخ های موجود از φ6 میلی متر تا 100 میلی متر با دو نوع هسته متغیر است: نوع بلبرینگ دقیق TCL اصطکاک بسیار کم و حرکت صاف را برای بلند کردن با فرکانس بالا و موقعیت یابی دقیق ارائه می دهد. نوع بلبرینگ کشویی آلیاژ برنج TCM دارای مقاومت در برابر سایش و مقاومت در برابر ضربه برای بارهای سنگین، محیط های گرد و غبار و عملیات توقف خط نقاله است. ضربات استاندارد 5 میلی متر تا 500 میلی متر را پوشش می دهد. تنظیمات اختیاری شامل تنظیم ضربه نوع J (حداکثر محدوده قابل تنظیم 50 میلی متر) و نسخه دمای بالا -T به طور پیوسته از -20 درجه سانتیگراد تا 120 درجه سانتیگراد است. پیکربندی‌های استاندارد شامل حلقه‌های مغناطیسی داخلی، بافرهای لاستیکی دو طرفه و عملکرد بدون نیاز به تعمیر و نگهداری است. سوراخ‌های نصب چند جهته و شکاف‌های چهار طرفه برای سوئیچ‌های مغناطیسی یکپارچه شده‌اند، در حالی که درگاه‌های هوای دوگانه در بالا و کنار، طرح لوله‌کشی انعطاف‌پذیر را امکان‌پذیر می‌کنند. لوازم جانبی فلنج و براکت پا از جهت گیری های نصب همه کاره پشتیبانی می کند. فشار عملیاتی از 0.1 مگاپاسکال تا 1.0 مگاپاسکال است و سوراخ های تعیین موقعیت معیار دقت تکرار قابل اعتماد را تضمین می کنند. این محرک یکپارچه که به طور گسترده در بلند کردن درپوش نوار نقاله، جابجایی و پرکردن PCB در الکترونیک 3C، محرک دروازه بسته بندی، جهش جهشی و راندن بار غیرعادی استفاده می شود، نیاز به مجموعه های هدایت خارجی مجزا را از بین می برد، طراحی مکانیکی را ساده می کند و عملکرد هزینه ای عالی برای ایستگاه های مینیاتوری با دقت متوسط ​​​​عمومی و خودکار مینیاتوری را کاهش می دهد.

سیلندر کشویی میله دوبل سری SOLH CX2 به عنوان جایگزین قابل تعویض برای مدل های استاندارد SMC CX2 عمل می کند. ساخته شده با پیستون های دوگانه و میله های پیستون دوگانه متقارن، خروجی رانش دوگانه را در مقایسه با سیلندرهای تک میله ای با همان اندازه سوراخ و استحکام یکپارچه برتر ارائه می دهد. اندازه سوراخ های موجود پوشش φ10، 15، 25 میلی متر با ضربه های استاندارد از 25 میلی متر تا 200 میلی متر. نسخه استاندارد هدایت بلبرینگ اسلاید را تصویب می کند. CXWM ارتقا یافته (بلبرینگ اسلاید + بافر هیدرولیک) و CXWL (بلبرینگ + بافر هیدرولیک) برای کاربردهای ضربه مکرر با سرعت بالا سفارشی شده اند. میله های دوگانه متقارن عملکرد ضد چرخش مکانیکی ذاتی را با حداکثر دقت تا 0.02 ± برای سوراخ φ25 ارائه می دهند که دارای مقاومت فوق العاده در برابر بارهای جانبی و غیرعادی هستند. بدنه باریک با مشخصات پایین از دو فرم مونتاژ پشتیبانی می کند: بدنه سیلندر ثابت با صفحه انتهایی متحرک یا صفحه انتهایی ثابت با بدنه سیلندر کشویی. سوراخ‌های نصب چهار طرفه و درگاه‌های هوای سه جهته، نصب و لوله‌کشی انعطاف‌پذیر را در فضاهای محدود باریک امکان‌پذیر می‌سازند. بافرهای لاستیکی دو طرفه استاندارد و عملکرد بدون تعمیر و نگهداری بدون روغن مجهز شده اند. نسخه اختیاری N غیر مغناطیسی تداخل مغناطیسی را برای موارد حساس به مغناطیسی حذف می کند. به طور گسترده در انتقال دقیق قطعه کار برای صنایع 3C و نیمه هادی، فشار دادن و بلند کردن جیگ، چیدمان سیلندر متراکم در داخل تجهیزات فشرده، محرک های رفت و برگشتی با بار متوسط ​​برای کارگاه های مواد غذایی، پزشکی و تمیز استفاده می شود.

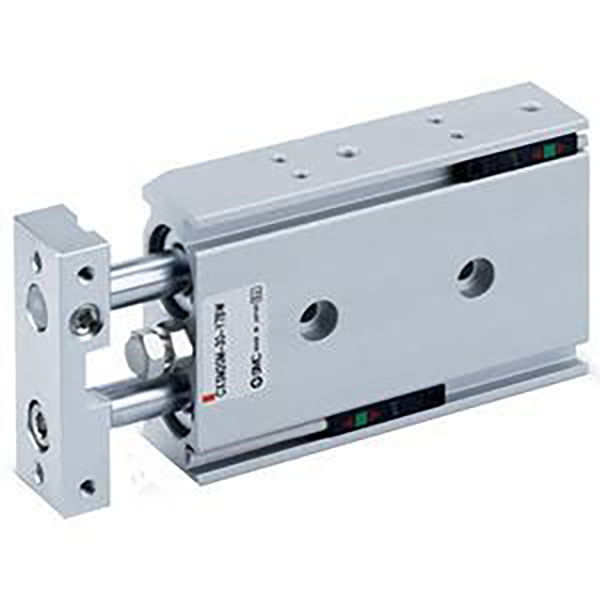

SOLH CXSJ یک تکرار فوق فشرده ارتقا یافته از سیلندرهای دوقلوی کلاسیک CXS است که با سری اصلی SMC CXS قابل تعویض است. ساخته شده با پیستون های دوگانه و میله های راهنما دوگانه، نیروی رانش مضاعف را در همان اندازه سوراخ با دقت ضد چرخش پایدار ± 0.1 درجه ارائه می دهد. ابعاد کلی آن 10٪ تا 20٪ با وزن سبک تر کوتاه و باریک شده است که برای چیدمان تجهیزات داخلی بسیار باریک ساخته شده است. چهار مدل فرعی در دسترس است: CXSJM با یاتاقان های لغزنده دارای مقاومت در برابر سایش عالی و عملکرد ضد گرد و غبار برای موقعیت یابی عمومی با سرعت کم است. نوع بلبرینگ CXSJL دارای اصطکاک فوق العاده کم و حرکت صاف با حداکثر سرعت 800 میلی متر بر ثانیه برای انتخاب و جابجایی با سرعت بالا با فرکانس بالا است. طرح‌های میله‌ای دوطرفه CXSJWM/CXSJWL نصب قطعه کار را در هر دو انتها برای بلند کردن همزمان و موقعیت‌یابی مرکزی دوطرفه امکان‌پذیر می‌سازد. سوراخ‌های φ6 و φ10 از هر دو درگاه محوری و جانبی پشتیبانی می‌کنند، در حالی که اندازه‌های دیگر فقط از لوله‌های جانبی استفاده می‌کنند. براکت سوئیچ مغناطیسی برگشت پذیر از مونتاژ 4 جهته بدون تداخل و نصب متقارن چپ به راست پشتیبانی می کند. بافرهای لاستیکی دو طرفه به صورت استاندارد عرضه می شوند. پسوند Z مخفف حلقه های مغناطیسی داخلی برای سنسورهای موقعیت است و نسخه های غیر مغناطیسی برای سناریوهای ضد تداخل مغناطیسی در دسترس هستند. قفل اکستنشن اختیاری P و قفل عقب نشینی R می توانند محرک را به طور پیوسته در موقعیت های تعیین شده نگه دارند. این به طور گسترده ای برای انتخاب و مکان، پرس سبک و تعیین موقعیت محدود کننده دقیق تحت بارهای سبک در تجهیزات اتوماسیون فشرده برای خطوط تولید 3C و عمومی استفاده می شود.
