مینی سیلندر کوتاه از جنس استنلس استیل سری CM3 | سیلندر پنوماتیک فوق فشرده نسل جدید

نام تجاری: SOLH توسط Richge Technology

1. بررسی اجمالی محصول و ویژگی های ساختاری اصلی

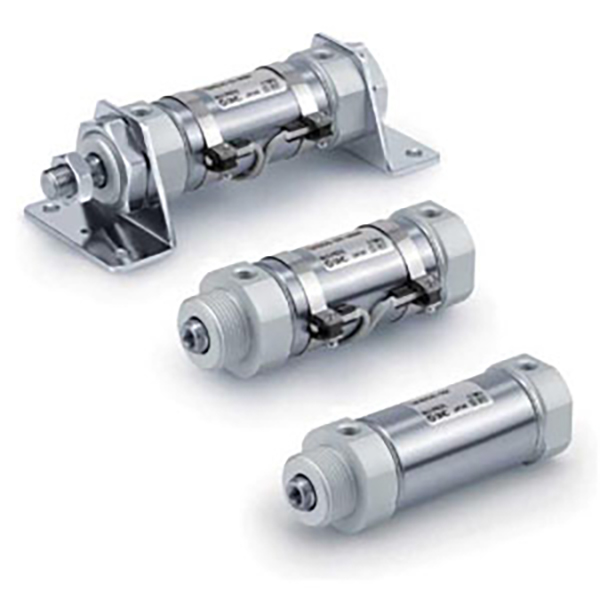

     سری SOLH CM3/CDM3 یک سیلندر کوتاه از جنس فولاد ضد زنگ نسل جدید است که به عنوان جایگزینی ارتقا یافته برای سری سنتی CM2 بهینه شده است. اندازه سوراخ‌ها از φ20 تا φ40 را پوشش می‌دهد و دارای حداکثر کاهش طول کلی 29 میلی‌متر و 21 درصد وزن سبک‌تر در مقایسه با CM2 است. با بدنه بسیار فشرده، ساختار فولاد ضد زنگ کامل 304، عملکرد بدون روغن و طراحی لوله کشی 4 جهته، کاملاً با شرایط محیطی محدود، مرطوب، اسید و قلیایی ضعیف و شرایط کاری تمیز سازگار است. به طور گسترده در صنایع غذایی، پزشکی، الکترونیک و بسته بندی برای وظایف حرکت خطی با دقت متوسط ​​استفاده می شود.

  1.1 ساخت و ساز مواد استاندارد و ممتاز

     کاملاً مطابق با استانداردهای JIS B 8356 قابل تعویض است. کل لوله سیلندر، میله پیستون و پوشش های انتهایی از فولاد ضد زنگ 304 با کیفیت بالا استفاده می کنند و عملکرد عالی ضد زنگ و مقاوم در برابر خوردگی را ارائه می دهند. این به طور پایدار در محیط های مرطوب، شرایط کاری اسید ضعیف/قلیایی ضعیف و کارگاه های تولید تمیز با سازگاری محیطی قوی عمل می کند.

  1.2 ساختار یکپارچه فوق فشرده

     با اتخاذ قفل نخ پوشش انتهایی و ساختار لوله سیلندر یکپارچه، اندازه کلی تا حد زیادی به حداقل می رسد. طراحی نوآورانه لوله‌کشی 4 طرفه (فاصله 90 درجه) آزادی نصب فوق‌العاده بالایی را فراهم می‌کند، معضل نصب فضای باریک تجهیزات را حل می‌کند و طرح‌بندی انعطاف‌پذیر ایستگاه‌های خودکار را تحقق می‌بخشد.

  1.3 انواع حرکت متنوع برای پوشش کامل سناریو

     • بازی دوگانه (CM3B) : حرکت رفت و برگشتی ورودی هوای دو طرفه، جهانی ترین نوع برای رانندگی خطی خودکار استاندارد.

     • تک بازیگری (CM3S/T) : S = بازگشت بهار، T = گسترش بهار. تنظیم مجدد خودکار پس از خاموش شدن برق برای سناریوهای اولویت ایمنی.

     • میله دوبل (CM3W) : خروجی میله دو طرفه، حرکت پایدار همزمان و ضربه موثر دو برابری برای مکانیسم های اتصال ویژه.

     • میله غیر چرخشی (CM3K) : میله پیستون ضد پیچش شش ضلعی، چرخش صفر در حین کار برای الزامات موقعیت یابی با دقت بالا.

  1.4 آب بندی با کیفیت بالا و عمر طولانی

     این سیلندر مجهز به حلقه آب بندی دو طرفه با اصطکاک کم و شیار داخلی ذخیره روغن، دارای فشار شروع بسیار کم و عملکرد پایدار است. طراحی استاندارد روانکاری بدون روغن مطابق با استانداردهای صنعت تمیز است. ساختار بهینه مقاوم در برابر سایش، طول عمر بیش از 8 میلیون چرخه را تضمین می کند و فرکانس تعمیر و نگهداری تجهیزات را تا حد زیادی کاهش می دهد.

  1.5 بافر انعطاف پذیر و پیکربندی القایی

     بافر لاستیکی استاندارد برای جذب ضربه اولیه و کاهش نویز؛ بافر هوای اختیاری نوع A برای عملکرد مکرر با سرعت بالا برای از بین بردن ضربه نهایی. مدل CDM3 دارای حلقه مغناطیسی داخلی است که با سوئیچ های مغناطیسی سری M9B/A93/Z73 برای بازخورد سیگنال موقعیت واقعی و کنترل اتصال خودکار PLC سازگار است. نسخه غیر مغناطیسی CM3 برای حرکت چرخه ای ساده.

2. قوانین نامگذاری مدل و نمونه های سفارش را کامل کنید

  1. ساختار مدل معمولی: CDM3B25-100Z

 2. نمونه های سفارش استاندارد

     • مدل دو اثر مغناطیسی: CDM3B32-50Z (ف32 سوراخ، سکته مغزی 50 میلی متر، حلقه مغناطیسی داخلی، عملکرد دوگانه)

     • مدل بازگشت بهار تک بازیگری: CDM3S20-25Z (ف20 سوراخ، سکته مغزی 25 میلی متر، تنظیم مجدد فنر)

     • مدل دقیق غیر چرخشی: CDM3K40-100Z (ف40 سوراخ، ضربه 100 میلی متر، میله ضد پیچش شش ضلعی)

3. پارامترهای فنی اصلی (نوع استاندارد)

4. داده‌های رانش و کشش نظری 0.5 مگا پاسکال

 4.1 میز رانش و کشش دو اثر (CM3B).

  4.2 جدول عملکرد تک بازیگری (CM3S Spring Return).

5. انواع نصب و مدل های مشتق شده

  5.1 روش های نصب متنوع

     • نوع B پایه: نصب مستقیم از طریق رزوه های پوشش انتهایی، جهانی ترین و مقرون به صرفه ترین روش نصب.

     • L Foot Mount: توسط براکت پایه محوری برای نصب افقی پایدار ثابت شده است.

     • پایه فلنج F/G: نصب فلنج جانبی کنار میله / بدون میله برای موقعیت یابی ثابت عمودی.

     • C/D Clevis Mount: اتصال تک گیره / دو شاخه برای سناریوهای نوسانی و پیوند.

     • E Trunnion Mount: ساختار بند جانبی بدون میله برای حرکت نوسانی انعطاف پذیر.

  5.2 سری مشتقات هسته ای

     • CDM3B: نوع دو اثر مغناطیسی (مدل معمولی استاندارد)

     • CDM3S/T: نوع تک اثر مغناطیسی (بازگشت فنری / گسترش فنر)

     • CDM3W: مغناطیسی میله دوتایی نوع دو اثره

     • CDM3K: نوع میله شش ضلعی مغناطیسی غیر چرخشی

     • CDM3R: نوع نصب مستقیم بسیار نازک برای ایستگاه های بسیار محدود با فضای محدود

6. مقایسه انتخاب CM3 در مقابل CM2

7. راهنمای انتخاب سریع 3 مرحله ای

     1. انتخاب حفره: اندازه سوراخ را با توجه به وزن بار واقعی تأیید کنید، حداقل 50٪ حاشیه ایمنی را رزرو کنید. سری CM3 را برای شرایط کاری با رانش متوسط، تمیز و مقاوم در برابر خوردگی در اولویت قرار دهید.

     2. انتخاب سکته مغزی: ضربه کار واقعی به اضافه 10 ~ 20 میلی متر حاشیه ایمنی. قوانین استاندارد ضربه زدن را دنبال کنید: دو عمل ≤300mm، تک اقدام ≤100mm.

     3. پیکربندی عملکردی: B را برای حرکت رفت و برگشتی متعارف دوتایی انتخاب کنید. S برای سناریوهای ایمنی تنظیم مجدد فنر تک اقدام؛ K برای نیازهای موقعیت یابی ضد پیچش با دقت بالا.

خلاصه یک جمله

     مینی سیلندر کوتاه فولاد ضد زنگ نسل جدید SOLH CM3 دارای بدنه سبک وزن فوق العاده جمع و جور، مقاومت در برابر خوردگی کامل ضد زنگ 304، عملکرد طولانی مدت بدون روغن و روش های نصب متنوع، ارائه راه حل های حرکت خطی رانش متوسط ​​با پایداری بالا و صرفه جویی در فضا برای تجهیزات مواد غذایی، پزشکی، الکترونیکی و بسته بندی تمیز است.
