سری قطعات پنوماتیک

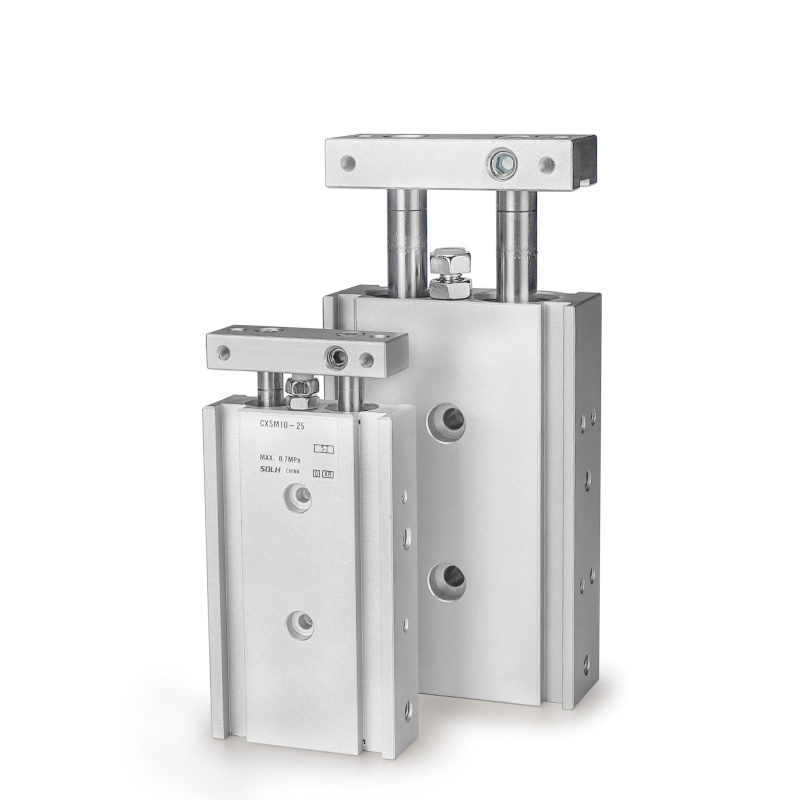

سیلندر میله دوقلوی نازک SOLH CXS با استحکام بالا کاملاً با سری اصلی SMC CXS قابل تعویض است. ساخته شده با پیستون‌های دوتایی کواکسیال و میله‌های هدایت دوگانه برای تحریک همزمان، نیروی رانش تقریباً دو برابری را در مقابل سیلندرهای تک پیستونی با اندازه سوراخ یکسان با دقت ضد چرخش پایدار 0.1 درجه ارائه می‌کند. ساختار هدایت کننده یکپارچه آن مقاومت قوی در برابر بارهای جانبی و خارج از مرکز بدون راهنماهای کمکی خارجی ایجاد می کند. چهار مدل فرعی هسته ای موجود است: CXSM با بلبرینگ فلزی دارای مقاومت در برابر سایش، عملکرد ضد گرد و غبار و ظرفیت بار جانبی عالی برای موقعیت یابی با سرعت کم، فشار دادن و محیط های گرد و غبار است. نوع بلبرینگ CXSL دارای اصطکاک فوق العاده کم و حرکت صاف با حداکثر سرعت تا 400 میلی متر بر ثانیه برای انتخاب و جابجایی با سرعت بالا با فرکانس بالا است. نسخه‌های میله‌ای دوبل CXSWM/CXSWL امکان نصب فیکسچر را در هر دو انتهای میله برای بلند کردن همزمان و انتقال مرکزی دوطرفه فراهم می‌کنند. بافرهای لاستیکی دو طرفه استاندارد هستند. بافر هوای AZ برای سوراخ‌های بزرگ φ20/25/32 اختیاری است تا ضربه‌های شدید با سرعت بالا را جذب کند. پسوند Z نشان دهنده حلقه های مغناطیسی داخلی برای نصب مستقیم سنسورهای D-M9B، D-A93 و سایر حسگرهای موقعیت است. انواع غیر مغناطیسی برای شرایط کاری حساس به مغناطیسی موجود است. قفل اکستنشن اختیاری P و قفل عقب نشینی R می توانند پیستون را در موقعیت های تعیین شده قفل کنند. نصب سه طرفه (پایین، بالا، جانبی) از طرح‌بندی‌های مکانیکی فشرده متنوعی پشتیبانی می‌کند، که به طور گسترده در فرآیندهای چیدن دقیق، انتقال مواد، موقعیت‌یابی و پرس سبک برای خطوط تولید الکترونیک 3C و اتوماسیون عمومی استفاده می‌شود.

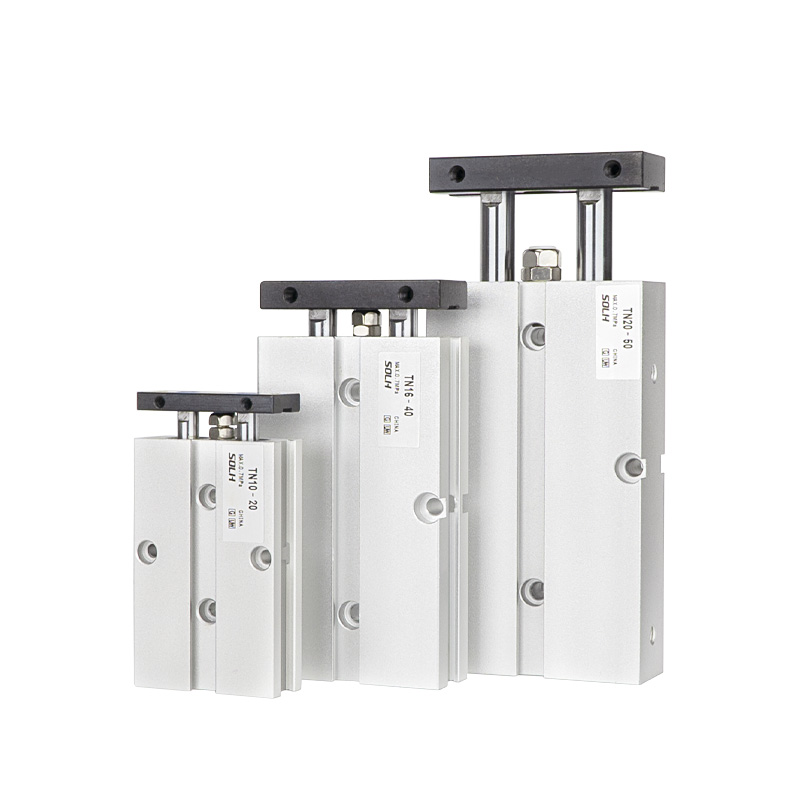

سیلندر دو شفت مقرون به صرفه SOLH TN از ساختار شفت هدایت دوگانه تک پیستونی با هدایت بلبرینگ لغزنده برای چیدمان فشرده و عملکرد عالی هزینه استفاده می کند. این دستگاه مجهز به حلقه های مغناطیسی داخلی و بافر لاستیکی قابل تنظیم جلو برای تنظیم دقیق ضربه است که دقت ضد چرخش ± 0.2 درجه را ارائه می دهد. شفت‌های دوگانه همگام، پیچش را مهار می‌کنند و برای تحمل بارهای غیرمتمرکز جانبی خفیف می‌چرخند. نصب سه جهته (بالا، پایین، جانبی) موجود است و شیارهای جانبی از نصب مستقیم کلیدهای مغناطیسی بدون براکت اضافی پشتیبانی می کنند. دو نوع عرضه می شود: میله استاندارد یک سر TN و میله دوطرفه TNW، با TNW امکان مونتاژ فیکسچر در هر دو انتهای میله برای حرکت مرکزی همزمان دو جهته. در مقایسه با سری TR، TN دارای ابعاد کوچکتر و هزینه کمتر بدون گزینه سوراخ ف6 است. در مقایسه با سیلندرهای دو پیستون دوگانه CXS/CXSJ، TN خروجی تک رانش با مزایای هزینه آشکار و در عین حال دقت و ظرفیت بار کمتری دارد. فشار کاری آن از 0.15 تا 1.0 مگاپاسکال است و سازگاری دمای محیط 20- تا 70 درجه سانتیگراد را پوشش می دهد. این به طور گسترده ای برای موقعیت یابی بار سبک، پرس ساده، توقف قطعه کار و انتقال در مسافت کوتاه برای ایستگاه های اتوماسیون عمومی با الزامات دقت متوسط ​​و نیازهای کنترل هزینه استفاده می شود. حلقه مغناطیسی نوع S برای کل سری استاندارد است و قابل برداشتن نیست. نخ Rc پیش فرض را می توان به رشته G یا رشته NPT برای پروژه های خارج از کشور سفارشی کرد.

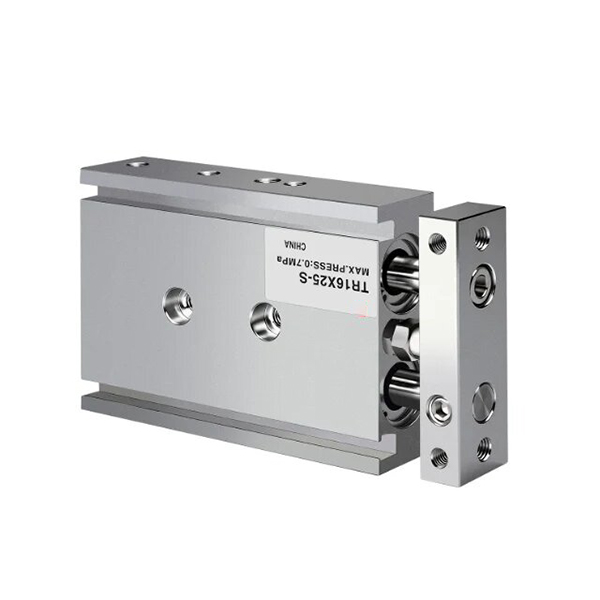

سیلندر دو شفت SOLH TR مطابق با استانداردهای صنعتی JIS ساخته شده است. این ساختار شافت هدایت دوگانه تک پیستونی را به کار می‌گیرد که با بوش‌های یاتاقان لغزنده کشیده، دارای استحکام ساختاری بالا، مقاومت پیچشی عالی و ظرفیت ضد انحراف قوی برتر از سیلندرهای دو شفت TN مقرون‌به‌صرفه است. اندازه سوراخ‌ها کاملاً از φ6 تا 32 میلی‌متر است، از جمله TR تک میله‌ای استاندارد، TRW میله‌ای دوبل و انواع TRJ فشرده سبک وزن. دقت ضد چرخش برای سوراخ‌های ≥16 میلی‌متر به ± 0.1 درجه و برای سوراخ‌های کوچک φ6/φ10 به 0.2 درجه می‌رسد. شفت های دوگانه انحراف نوسانی را محدود می کنند تا عملکرد پایدار را در ضربات طولانی تضمین کنند. یک لنت لاستیکی قابل تنظیم جلو با بافر ثابت عقب برای اصلاح ضربه، جذب ضربه و کاهش صدا همکاری می کند. نصب سه طرفه (بالا، پایین، جانبی) و پورت دو طرفه اختیاری موجود است. شیارهای جانبی امکان مونتاژ مستقیم کلیدهای مغناطیسی را بدون براکت اضافی فراهم می کنند. حلقه‌های مغناطیسی داخلی با پسوند S استاندارد هستند، در حالی که نسخه‌های سفارشی‌شده غیر مغناطیسی برای موارد حساس به تداخل مغناطیسی ارائه می‌شوند. محدوده فشار عملیاتی 0.15 ~ 1.0 MPa با دمای کاری از -20 تا 70 درجه سانتیگراد است. نخ استاندارد Rc را می توان برای پروژه های مهندسی خارج از کشور به نخ G یا رشته NPT تبدیل کرد. متمایز از سیلندرهای دوقلوی CXS: TR خروجی تک رانش با استحکام مکانیکی برجسته و مقاومت در برابر بار جانبی پایدار در کاربردهای طولانی مدت. CXS دارای پیستون‌های دوگانه برای رانش دوگانه، اصطکاک کمتر و رفت‌وآمد با سرعت بالا نرم‌تر است که برای جابجایی و جابه‌جایی ضربات کوتاه با فرکانس بالا مناسب است. به طور گسترده در موقعیت یابی دقیق، پرس قطعه کار، توقف و انتقال از راه دور و ایستگاه های اتوماسیون عمومی که نیاز به هدایت مطمئن تحت بارهای سبک متوسط ​​دارند، استفاده می شود.

SOLH MK (معمولاً MKB نامیده می شود) یک سیلندر پنوماتیک ترکیبی است که چرخش 90 درجه و بستن خطی رو به پایین را یکپارچه می کند و با سری های اصلی MKB قابل تعویض است. اندازه سوراخ‌ها φ12~φ63 را می‌پوشاند و ضربات گیره‌ای از 5 میلی‌متر تا 50 میلی‌متر است. طول کلی آن در مقایسه با مدل‌های معمولی MK2 برای چیدمان فشرده‌تر، 3 تا 10 میلی‌متر کوتاه شده است. گشتاور اینرسی مجاز سه برابر ارتقا می یابد تا بتواند با گیره با سرعت بالا قطعات کار با اینرسی بالا مقابله کند و حداکثر نیروی گیره با سوراخ φ63 به 12.4 کیلو نیوتن زیر 0.5 مگاپاسکال برای نگه داشتن بار سنگین قابل اعتماد می رسد. چرخه کار: جمع کردن به سمت بالا → چرخش 90 درجه به چپ/راست → گسترش برای بستن. انتشار به دنبال دنباله معکوس است. زاویه چرخش ثابت 90 درجه با تحمل ± 5 درجه، موقعیت تکراری پایدار را تضمین می کند. به جز حفره های φ20 و φ25 فقط با نصب حسگر 2 طرفه، سایزهای دیگر از نصب سوئیچ مغناطیسی 4 جهته برای سیم کشی منظم و بدون تداخل پشتیبانی می کنند. از طریق سوراخ ها و سوراخ های دو طرفه رزوه ای امکان نصب مستقیم و نصب فلنج را فراهم می کند. بافرهای لاستیکی دو طرفه ضربه، لرزش و سر و صدا را کاهش می دهند. طراحی بدون روغن محیط های کاری تمیز و بدون گرد و غبار را برآورده می کند. حلقه های مغناطیسی داخلی با سنسورهای موقعیت کار می کنند تا وضعیت گیره / آزادسازی را نظارت کنند. جهت های چرخش RZ در جهت عقربه های ساعت و جهت چرخش LZ در جهت عقربه های ساعت اختیاری هستند. این به طور گسترده ای در وسایل ماشین ابزار، موقعیت جوش، تثبیت مهر زنی، اجزای دقیق 3C، بستن سینی نیمه هادی و محدود کردن چرخاندن فیکسچر استفاده می شود. این طراحی مکانیکی را ساده می کند و با ادغام عملکردهای چرخشی و بستن، فضای نصب را ذخیره می کند. اندازه سوراخ را با نیروی بستن ≥ بار واقعی × ضریب ایمنی 1.5 انتخاب کنید و حاشیه ضربه 3 تا 5 میلی متر را برای جلوگیری از برخورد مکانیکی ذخیره کنید.

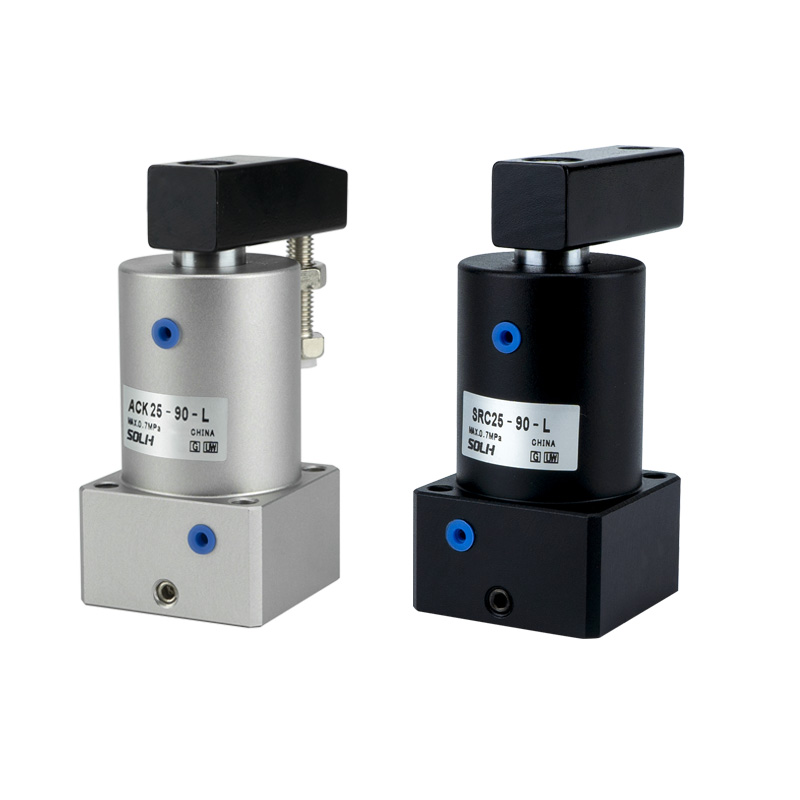

سیلندر زاویه ای SOLH ACK حرکت ترکیبی یکپارچه چرخش استاندارد 90 درجه / چرخش اختیاری 180 درجه به همراه بستن خطی به سمت پایین را با اندازه های سوراخ از φ25 تا φ63 یکپارچه می کند. این دارای یک ساختار پشتیبان سه شیار راهنما به عنوان طراحی هسته است که استحکام ساختاری برتر و مقاومت قوی در برابر بارهای غیرعادی به ارمغان می آورد و دقت موقعیت زاویه ای بالای 1.5 درجه را به دست می آورد که بهتر از سیلندرهای گیره دوار معمولی است. دو نوع ساختاری موجود است: ACK با صفحه فشار تک برای قطعات کار باریک و صفحه فشار دوگانه ACKD برای قطعات کار گسترده. چرخش در خلاف جهت عقربه‌های ساعت به چپ (L) و چرخش در جهت عقربه‌های ساعت راست (R) برای مطابقت با طرح‌بندی در سایت قابل انتخاب هستند. چرخه کار: میله پیستون جمع می شود و بلند می شود ← برای جلوگیری از تداخل قطعه کار می چرخد ​​← برای بستن به سمت پایین امتداد می یابد. انتشار برای تنظیم مجدد به ترتیب معکوس اجرا می شود. میله پیستون از فولاد آلیاژی با عملیات حرارتی ساخته شده است، لوله سیلندر تحت آنودایز سخت قرار می گیرد، با حلقه های آب بندی با کارایی بالا وارداتی مطابقت دارد تا مقاومت در برابر سایش عالی، مقاومت در برابر خوردگی، نشت هوا کم و عمر طولانی را درک کند. چهار سوراخ پایین از طریق نصب مستقیم و نصب فلنج پشتیبانی می کند. شیارهای حسگر داخلی مونتاژ سوئیچ مغناطیسی را برای نظارت بر وضعیت گیره و رها کردن تسهیل می کند. هر سوراخ مجهز به سکته مغزی گیره استاندارد ثابت است. حداکثر نیروی بستن φ63 تحت فشار کاری 0.5 مگاپاسکال به 1050 نیوتن می رسد. محدوده فشار کاری 0.15 تا 1.0 مگاپاسکال با سازگاری دمایی گسترده از -20 درجه سانتیگراد تا 80 درجه سانتیگراد است. این به طور گسترده در ابزار ابزار، موقعیت جوش، تثبیت ضد جابجایی برای فرآیندهای مهر زنی، گیره ثابت سینی های الکترونیکی و موقعیت مکانی برای مکانیسم های گردش استفاده می شود. این سیلندرهای دوار و گیره جداگانه را جایگزین می کند تا طرح مکانیکی را ساده کرده و فضای نصب را ذخیره کند. اندازه سوراخ مناسب را با نیروی گیره نظری ≥ بار واقعی × ضریب ایمنی 1.5 انتخاب کنید و حاشیه ضربه 3 تا 5 میلی متر را در برابر برخورد مکانیکی ذخیره کنید.

سیلندرهای گیره سنگین میله ای SOLH CKG1 و CKP1 جوشکاری با تداخل مغناطیسی بالا را هدف قرار می دهند. مجهز به سنسورهای ضد مغناطیسی اختصاصی که از نصب سه طرفه پشتیبانی می‌کنند، CKG1 با سناریوهای معمولی جوش مغناطیسی AC مطابقت دارد در حالی که CKP1 ارتقا یافته در برابر میدان‌های مغناطیسی قوی AC و DC برای جوشکاری نقطه‌ای و قوس الکتریکی با فرکانس بالا مقاومت می‌کند. بافر هوای داخلی نیروی گیره سنگین ثابت را تا 12.32 کیلو نیوتن تضمین می کند. کارخانه ما دارای خطوط تولید انبوه بالغ با موجودی نقطه ای کافی است که به طور گسترده در تجهیزات جوشکاری خودرو و پروژه های بستن ماشین ابزار در سطح جهان استفاده می شود. قابل تعویض مستقیم با سری سنتی CK1 بدون تغییر فیکسچر.

سیلندرهای درپوش پنوماتیکی با ارتفاع ثابت SOLH RSQ به عنوان محرک های حد استاندارد برای سیستم های نوار نقاله خودکار عمل می کنند. مجهز به ده انتهای میله قابل تعویض از جمله سبک های اهرم بافر هیدرولیک برای جذب ضربه های سنگین، از اتصالات سوئیچ مغناطیسی چهار طرفه و عملکرد چرخه طولانی بدون روغن پشتیبانی می کنند. متفاوت از مدل‌های RSG قابل تنظیم ارتفاع، قاب سفت ثابت آن زمان اشکال‌زدایی در محل را تا حد زیادی کاهش می‌دهد. تولید انبوه پایدار ما، انبار کافی را تضمین می کند. این درپوش‌ها به طور گسترده در خطوط مونتاژ الکترونیک، نوار نقاله‌های غلتکی و ایستگاه‌های موقعیت‌یابی پالت‌های سنگین در سطح جهان مستقر هستند و مسدود کردن قطعه کار قابل اعتماد با هزینه مقرون به صرفه و مقاومت در برابر ضربه قوی را ارائه می‌کنند.

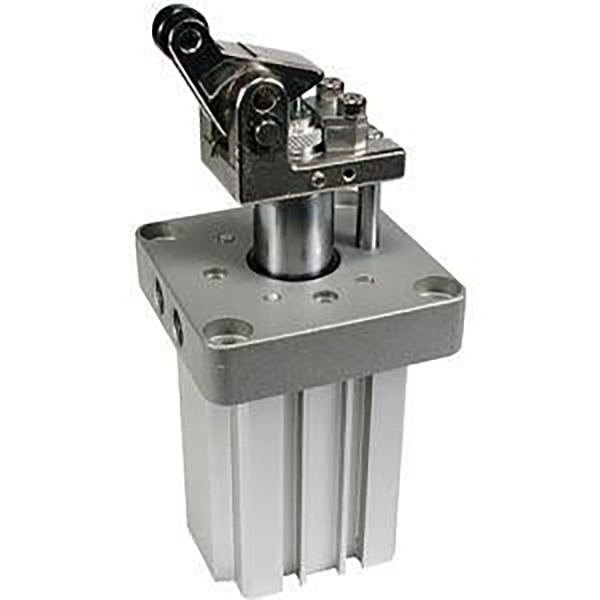

سیلندر درپوش سنگین SOLH RS2H جایگزین ارتقا یافته RS1H برای موقعیت یابی نوار نقاله پالت سنگین 50-500 کیلوگرم است. دارای 30٪ نیروی توقف افزایش یافته، بافر هیدرولیک قابل تنظیم داخلی و غلتک های فولادی رزینی/کربن دوگانه برای جذب موثر ضربه های شدید است. طراحی جمع و جور سبک وزن فضای نصب را کوتاه می کند در حالی که به طور کامل با RS1H بدون تغییر فیکسچر قابل تعویض است. مجهز به قفل ضد بازگشت اختیاری و آزادسازی دستی، مناسب لجستیک خودرو، ابزار جوشکاری و مسدود کردن بار سنگین انبار خودکار است. کارخانه ما از تولید انبوه با عرضه کافی موجود در انبار پشتیبانی می کند، ساختار بدون روغن عملکرد پایدار چرخه طولانی را برای محیط های کارگاهی با فرکانس بالا تضمین می کند.

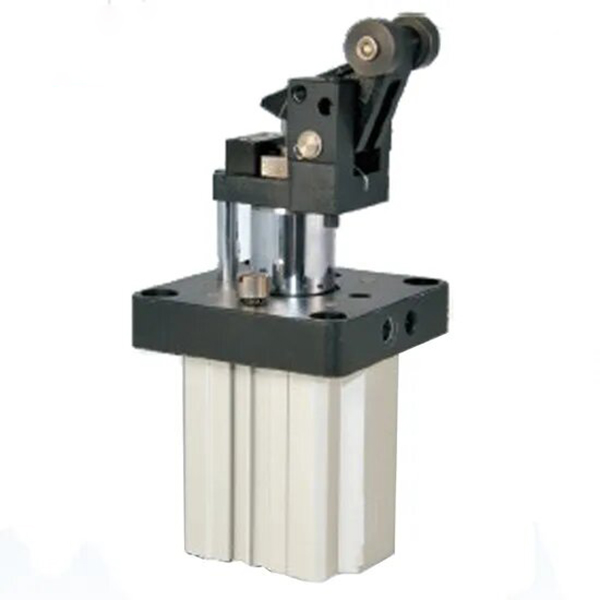

سیلندرهای درپوش غلتکی اهرمی SOLH TWH و TWM برای موقعیت یابی پالت های نوار نقاله متوسط ​​به سنگین 30 تا 300 کیلوگرم ساخته شده اند. ساختار اختیاری خود قفل مکانیکی داخلی به طور موثر بازگشت و جابجایی قطعه کار را متوقف می کند. بافرهای هیدرولیک درجه بندی شده شامل میرایی ثابت برای سوراخ های کوچک و میرایی قابل تنظیم برای مشخصات بزرگ برای تحقق جذب ضربه ملایم است. عملکرد دوگانه TWH حداکثر نیروی توقف را برای سیکل‌های سنگین با فرکانس بالا ارائه می‌کند، در حالی که TWM با فنر داخلی باعث آزاد شدن خودکار هنگام قطع برق برای ایمنی سایت می‌شود. نصب فلنج استاندارد و نصب سوئیچ مغناطیسی چهار طرفه مونتاژ در محل را ساده می کند. این درپوش ها با پشتیبانی تولید انبوه پایدار و انبار کافی ما، به طور گسترده در انبارداری هوشمند، مونتاژ خودرو و محدود کردن تجهیزات جوشکاری با عملیات طولانی مدت بدون روغن استفاده می شوند.
