سیلندر فشرده سری SDA

سیلندر فشرده فوق نازک مربعی SOLH SDA یک محرک پنوماتیک فشرده اقتصادی است. طول بدنه آن تنها 1/2 ~ 1/3 سیلندرهای میله استاندارد است و از نصب تعبیه شده برای صرفه جویی در فضا پشتیبانی می کند. ابعاد نصب با سری Airtac ACQ و SMC CQ2 قابل تعویض است. این مدل انواع جامع را ارائه می دهد: عملکرد دوگانه، فنر تک فنر SSA/STA، میله دوقلوی SDAD، سکته مغزی قابل تنظیم SDAJ و مدل های مجهز به آهنربا SDAS. ضربه گیرهای لاستیکی تعبیه شده در دو انتها ضربه را جذب کرده و صدا را کاهش می دهند. مهر و موم اصطکاک کم ذخیره شده در گریس کارکرد طولانی مدت بدون روغن را امکان پذیر می کند. اندازه حفره φ12 ~ 100 میلی متر، مناسب برای فشار کوتاه، بستن و موقعیت یابی، به طور گسترده در اتوماسیون 3C، ماشین آلات بسته بندی و وسایل به عنوان یک راه حل مقرون به صرفه برای تجهیزات با فضای محدود استفاده می شود.

ارسال استعلام

توضیحات محصول

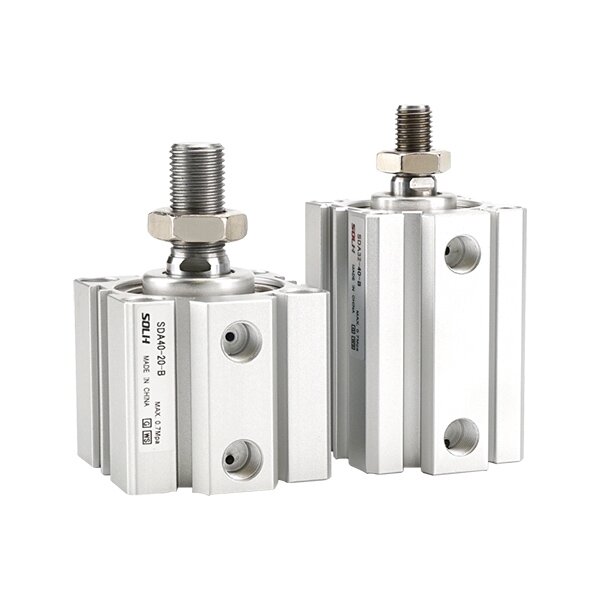

سیلندر پنوماتیک فشرده فوق نازک سری SDA

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

سیلندر جمع و جور فوق نازک مربعی سری SOLH SDA، محرک فشرده اقتصادی کلاسیک. طول بدنه فقط 1/2 ~ 1/3 سیلندر میله استاندارد. ابعاد نصب قابل تعویض با سری Airtac ACQ و SMC CQ2. مناسب برای فشار کوتاه، بستن و قرار دادن در فضای نصب محدود، به طور گسترده در اتوماسیون 3C، ماشین آلات بسته بندی و تجهیزات ثابت استفاده می شود.

ساختار و ویژگی های اصلی

- بدنه آلومینیومی مربع فوق العاده نازک، پشتیبانی از نصب تعبیه شده برای صرفه جویی در فضا.

- بشکه آنودایز سخت، میله پیستون با روکش کروم، مقاوم در برابر سایش و ضد خوردگی؛

- انواع کامل: دو عملکرد، برگشت فنر تک، میله دوقلو، سکته مغزی قابل تنظیم، نسخه مجهز به آهنربا.

- ضربه گیرهای لاستیکی داخلی در دو انتها برای جذب ضربه و کاهش نویز.

- مهر و موم دو طرفه با اصطکاک کم با ذخیره گریس، عمر طولانی بدون روغن.

- شیارهای حسگر اطراف برای نصب سوئیچ خودکار مغناطیسی انعطاف پذیر.

قانون کدگذاری مدل

1. مثال: SDA20-50-S-B

-- SDA: نام سریال. SSA=بهار گسترش; STA= جمع شدن فنر; SDAD=میله دوقلو; SDAJ=سکته مغزی قابل تنظیم

-- 20: اندازه سوراخ: 12/16/20/25/32/40/50/63/80/100 میلی متر

-- 50: طول ضربه 5 ~ 200 میلی متر

-- -S: حلقه آهنربایی داخلی

-- -B: میله پیستون رزوه خارجی. خالی = رشته داخلی

مشخصات فنی

پارامتر	مشخصات
اندازه سوراخ	12 تا 100 میلی متر
فشار عملیاتی	عملکرد دوگانه: 0.1 ~ 1.0MPa. تک بازیگری: 0.2 ~ 1.0MPa
فشار اثبات	1.5 مگاپاسکال
دما	غیر آهنربا: -5~+70℃; نسخه آهنربایی: -5~+60℃
سرعت پیستون	عملکرد دوگانه: 30 ~ 500 میلی متر در ثانیه؛ تک اقدام: 50 ~ 500 میلی متر در ثانیه
کوسن	بافر لاستیکی ثابت (بدون گزینه بالشتک هوا)
موضوع پورت	M5 / G1/8 / G1/4 / G3/8 / G1/2
روغن کاری	عملکرد بدون روغن
تحمل سکته مغزی	≤100mm:±1.0mm; > 100 میلی متر: ± 1.5 میلی متر

نیروی رانش و کشش نظری @0.5MPa (تک میله)

سوراخ (میلی متر)	رانش (N)	کشیدن (N)	بار افقی معادل (کیلوگرم)
12	57	49	2.8
16	101	89	5.0
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0

خلاصه یک جمله

سیلندر بادی فشرده فوق‌العاده نازک اقتصادی SOLH SDA با انواع فراوان، قابل تعویض با ACQ و CQ2، محرک کوتاه‌مدت ایده‌آل و کم‌هزینه برای برنامه‌های فشرده سازی و فشار دادن خودکار با صرفه جویی در فضا.
