سیلندر فشرده سری CQS

سیلندر نازک فشرده SOLH CQS از نظر ابعادی با سری SMC CQS قابل تعویض است و از سری CQ2 ارتقا یافته است. بدنه مربعی فوق باریک دارای طول کلی کوتاه‌تر برای انجام کارهای ضربات کوتاه با دقت بالا در فضای محدود است. انواع شامل میله تک استاندارد، میله دوقلوی CQSW، میله غیر چرخشی CQSK و مدل با عمر طولانی XB24 است. CDQS با آهنربای داخلی از نصب چند طرفه سوئیچ های مغناطیسی پشتیبانی می کند. مجهز به مهر و موم ذخیره روغن با اصطکاک کم برای عملکرد بدون روغن و عمر مفید تا 5 میلیون سیکل، همراه با بافرهای لاستیکی ثابت در هر دو طرف. اندازه سوراخ 12 ~ 25 میلی متر، به طور گسترده ای برای فشار دادن، بستن و قرار دادن بر روی وسایل دقیق نیمه هادی ها و تجهیزات الکترونیکی 3C برای مقاوم سازی و جایگزینی استفاده می شود.

ارسال استعلام

توضیحات محصول

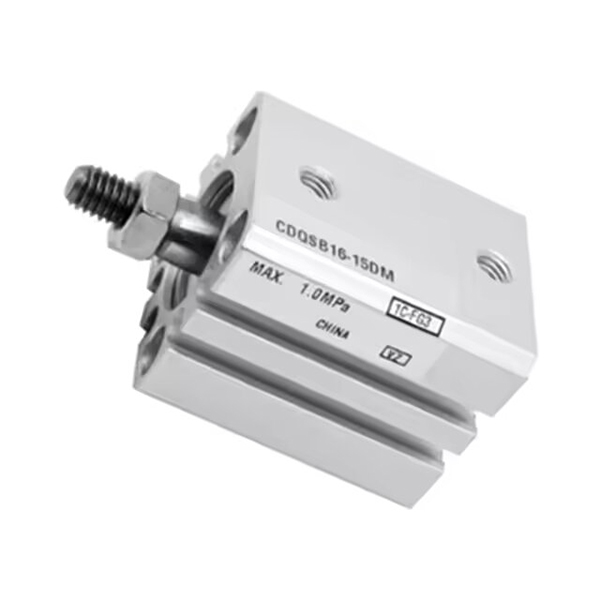

سیلندر نازک فشرده سری CQS

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

سیلندر فشرده نازک سری SOLH CQS با سری SMC CQS قابل تعویض است. طراحی شده برای فضای نصب محدود و برنامه های کاربردی کوتاه مدت با دقت بالا. بدنه مربعی بسیار باریک، اندازه سوراخ 12 ~ 25 میلی متر، نسخه با دقت بالا ارتقا یافته بر اساس سری CQ2. به طور گسترده در نیمه هادی ها، الکترونیک 3C و وسایل اتوماسیون دقیق برای بستن، فشار دادن و موقعیت یابی استفاده می شود.

ساختار و ویژگی های اصلی

- بدنه مربعی بسیار نازک، طول کلی کوتاهتر از مدل CQ2.

- بشکه آلومینیوم سخت آنودایز شده، میله پیستون کروم اندود، استحکام بالا؛

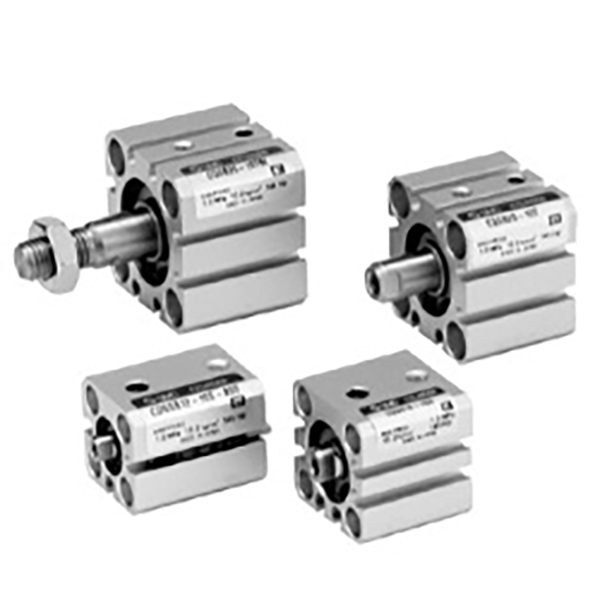

- انواع کامل: میله تک استاندارد، میله دوقلو، میله غیر چرخشی، نسخه XB24 با عمر طولانی.

- آهنربای داخلی CDQS برای تشخیص سنسور موقعیت؛ اسلات سنسور چند طرفه، سنسور بیرون سیلندر بیرون نمی‌زند.

- بالشتک لاستیکی ثابت در دو انتها، بدون بالشتک هوا.

- مهر و موم اصطکاک کم با مخزن روغن، عملکرد بدون روغن، عمر مفید ≥5 میلیون چرخه.

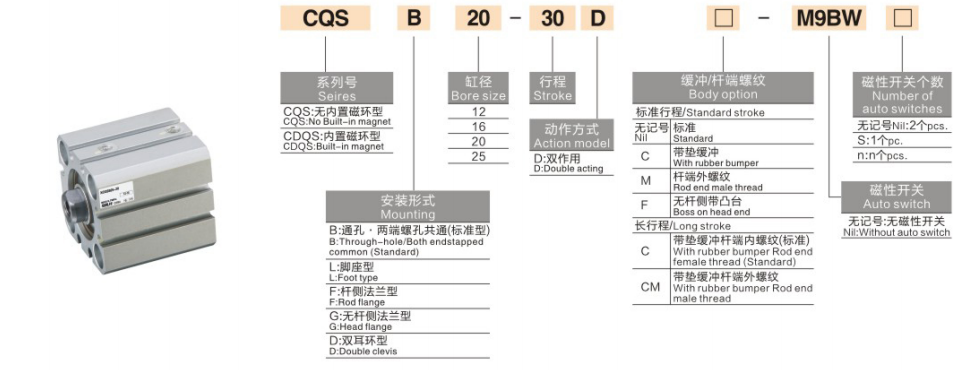

قانون کدگذاری مدل

1. مثال: CDQSB20-50D-M9BW

-- C: آهنربای داخلی (CDQS)؛ بدون C = CQS غیر مغناطیسی

-- DQS: نام سری

-- B = تک میله; W=میله دوقلو; K=میله غیر چرخشی; KW=میله ضد چرخش دوقلو

-- 20: اندازه سوراخ 12/16/20/25 میلی متر

-- 50: طول ضربه 5 ~ 300 میلی متر

-- D: ساختار استاندارد جدید

-- M9BW: گزینه سوئیچ مغناطیسی

مشخصات فنی

پارامتر	مشخصات
اندازه سوراخ	12،16،20،25 میلی متر
فشار عملیاتی	عملکرد دوگانه: 0.07 ~ 1.0MPa. تک بازیگری: 0.2 ~ 1.0MPa
فشار اثبات	1.5 مگاپاسکال
دما	غیر آهنربایی: -10~+70℃; نسخه آهنربایی: -10~+60℃
سرعت پیستون	50 ~ 500 میلی متر بر ثانیه
کوسن	بافر لاستیکی ثابت (بدون بالشتک هوا)
موضوع پورت	M5×0.8
روغن کاری	عملکرد بدون روغن
تحمل سکته مغزی	≤50mm:±1.0mm; > 50 میلی متر: ± 1.4 میلی متر

نیروی رانش و کشش نظری @0.5MPa

سوراخ (میلی متر)	رانش (N)	کشیدن (N)	بار افقی معادل (کیلوگرم)
12	57	49	2.8
16	101	89	5.0
20	157	141	7.8
25	245	220	12.2

خلاصه یک جمله

سیلندر پنوماتیک نازک فوق فشرده SOLH CQS با انواع ساختاری متعدد، استحکام بالا و بدنه کوتاه، محرک ضربه کوتاه با دقت بالا ایده آل برای تجهیزات اتوماسیون 3C و نیمه هادی با فضای محدود.
