سیلندر چند پایه سری MK

سیلندر فشرده شش سطحی SOLH MK از سیلندر MD با مکانیزم ضد چرخش داخلی ارتقا یافته است. دقت ضد پیچ خوردگی میله پیستون به ≤± 0.5 درجه می رسد، به طور مستقیم با سری Airtac MD و SMC CQS قابل تعویض است. بدنه نازک مربعی اجازه نصب بدون براکت در شش طرف را می دهد و چیدمان موازی فشرده چند سیلندر را تسهیل می کند. انواع مدل‌های MK دو اثر، MSK/MTK تک اثر، میله دوبل MKD و مدل‌های ضربه قابل تنظیم MKJ هستند. حلقه مغناطیسی داخلی اختیاری با بافرهای انتهایی لاستیکی و قابلیت بدون روغن. اندازه سوراخ‌ها φ6 ~ 32 میلی‌متر، به طور گسترده در ابزار دقیق 3C و موقعیت گیره کوتاه برای اتوماسیون که نیاز به زاویه قطعه کار ثابت در فضای محدود دارد، استفاده می‌شود.

ارسال استعلام

توضیحات محصول

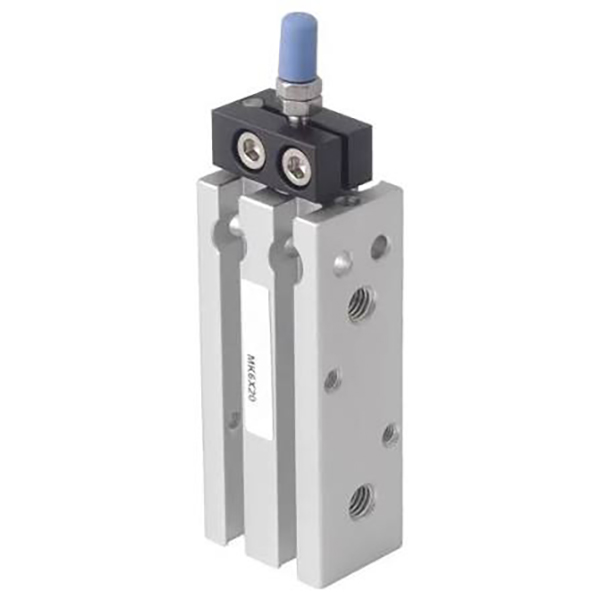

سیلندر فشرده ضد چرخش چند پایه سری MK

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

سیلندر چند پایه نازک سری SOLH MK نسخه ارتقا یافته سیلندر MD با مکانیزم ضد چرخش داخلی است. بدنه مربعی از نصب شش سطحی بدون براکت اضافی پشتیبانی می کند. ساختار ضد پیچش چرخش میله پیستون را محدود می کند، نصب موازی چند سیلندر را امکان پذیر می کند، ایده آل برای اتوماسیون دقیق در فضای محدود با الزامات موقعیت زاویه ای. قابل تعویض مستقیم با سری Airtac MD و SMC CQS.

ساختار و ویژگی ها

- بدنه آلومینیومی نازک مربعی، شکاف راهنمای ضد چرخش یکپارچه؛

- بشکه آنودایز شده سخت، میله پیستون با روکش کروم، بادوام و سبک وزن؛

- انواع کامل: MK (دوبار عمل)، MSK (توسعه فنر)، MTK (کشیدن فنر)، MKD (میله دوگانه)، MKJ (سکته مغزی قابل تنظیم میله دوگانه). پسوند -S برای آهنربای داخلی؛

- دقت ضد چرخش ≤±0.5 درجه، از انحراف زاویه ای قطعه کار اجتناب کنید.

- قابل نصب در قسمت های جلو، عقب، چپ، راست، بالا، پایین. پشتیبانی از مونتاژ موازی جانبی.

- شیارهای سنسور محیطی برای نصب کلید مغناطیسی انعطاف پذیر.

قانون کدگذاری مدل

1. مثال: MK20-50-S

-- MK: کد سری; K=ضد چرخش; D = میله دوبل; J = ضربه قابل تنظیم

-- 20: اندازه سوراخ: 6/10/16/20/25/32 میلی متر

-- 50: طول ضربه 5 ~ 100 میلی متر

-- -S: حلقه آهنربایی داخلی

مشخصات فنی

پارامتر	مشخصات
اندازه سوراخ	6،10،16،20،25،32 میلی متر
فشار عملیاتی	عملکرد دوگانه: 0.2 ~ 1.0MPa. تک بازیگری: 0.15 ~ 1.0MPa
فشار اثبات	1.5 مگاپاسکال
دما	غیر آهنربا: -20~+70℃. نسخه آهنربایی: 0~+60℃
سرعت پیستون	30 تا 500 میلی متر بر ثانیه
کوسن	لنت های بافر لاستیکی ثابت
موضوع پورت	M5 (φ6~25)؛ G1/8 (φ32)
روغن کاری	عملکرد بدون روغن
ضد چرخش	دقت ≤±0.5 درجه

رانش و کشش نظری @0.5MPa (تک میله، N)

سوراخ (میلی متر)	رانش (N)	کشیدن (N)
6	14	11
10	39	31
16	101	89
20	157	141
25	245	220
32	402	362

راهنمای انتخاب

- انتخاب سوراخ با حداقل 50٪ حاشیه ایمنی برای بار کاری.

- اضافه کردن کمک هزینه 5 ~ 10 میلی متر به سکته مغزی سفر عملی. حداکثر ضربه استاندارد: 100 میلی متر؛

- در صورت نیاز به تشخیص موقعیت، مدل -S را انتخاب کنید. میله دوبل MKD را برای شرایط بار جانبی انتخاب کنید.

خلاصه یک جمله

سیلندر فشرده شش سطحی SOLH MK مجهز به مکانیزم ضد چرخش داخلی، مناسب برای موقعیت یابی دقیق و چیدمان چند سیلندر فشرده در تجهیزات اتوماسیون با فضای محدود.
