نوع سیلندر فشرده / میله راهنما سری CQM

سیلندر نازک هدایت شده با استحکام بالا SOLH CQM با SMC CQM/CDQM قابل تعویض است. ساخته شده بر روی ساختار سیلندر نازک CQ2 با میله های راهنمای دوگانه موازی یکپارچه، طول بدنه مشابه CQ2 را حفظ می کند و نیاز به راهنماهای خارجی را بی نیاز می کند. مقاومت بار جانبی آن 2 تا 4 برابر بیشتر از سیلندرهای استاندارد CQ2 است، با تحمل چرخش میله پیستون ≤±0.2 درجه. انواع شامل CQM غیر مغناطیسی، CDQM مجهز به آهنربا و مدل عمر طولانی CQM-XB24 است. دارای ضربه گیرهای لاستیکی در دو انتها و پشتیبانی از عملکرد بدون روغن. اندازه سوراخ φ12 ~ 100 میلی متر، ابعاد نصب سازگار با CQ2/CQS. ایده آل برای فشار کوتاه مدت و بستن فیکسچر با بار افست در اتوماسیون مونتاژ الکترونیک.

ارسال استعلام

توضیحات محصول

سیلندر پنوماتیک نازک هدایت شونده سری CQM

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

سیلندر نازک هدایت شونده با استحکام بالا سری SOLH CQM، قابل تعویض با CQM/CDQM وارداتی. میله راهنمای دوگانه داخلی بر اساس ساختار سیلندر نازک CQ2. مقاومت بار جانبی و عملکرد ضد چرخش را تا حد زیادی بهبود می بخشد. طول بدن برابر با CQ2، بدون نیاز به راهنمای خارجی اضافی. اندازه نصب سازگار با CQ2/CQS، به طور گسترده برای موقعیت یابی دقیق، بستن و فشار دادن با بار جانبی استفاده می شود.

ساختار و ویژگی های اصلی

- بدنه سیلندر نازک یکپارچه + میله های راهنمای دوگانه موازی، صفحه نصب بار در انتهای جلو.

- بشکه آلومینیوم سخت آنودایز شده، میله پیستون با روکش کروم و میله های راهنما.

- انواع: CQM (غیر مغناطیسی)، CDQM (مجهز به آهنربا)، نسخه طولانی مدت CQM-XB24.

- ظرفیت بار جانبی 2 تا 4 برابر بیشتر از سیلندر استاندارد CQ2، تحمل چرخش ≤±0.2 درجه؛

- بافر لاستیکی استاندارد در هر دو انتها، بدون گزینه بالشتک هوا.

- آهنربای داخلی CDQM برای تشخیص سوئیچ مغناطیسی، نصب سنسور انعطاف پذیر.

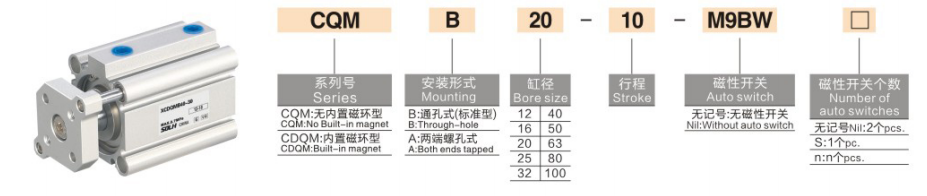

قانون کدگذاری مدل

1. مثال: CDQMB20-50-M9B

-- C: آهنربای داخلی (CDQM)؛ خالی = غیر مغناطیسی (CQM)

-- DQM: کد سری برای سیلندر نازک هدایت شونده

-- B/A: نوع نصب. B=از طریق سوراخ; A = پایان ضربه خورده سوراخ

-- 20: اندازه سوراخ: 12/16/20/25/32/40/50/63/80/100 میلی متر

-- 50: طول ضربه 5 ~ 100 میلی متر

-- M9B: گزینه سوئیچ مغناطیسی

مشخصات فنی

پارامتر	مشخصات
اندازه سوراخ	12 تا 100 میلی متر
فشار عملیاتی	0.1 ~ 1.0MPa؛ φ12/16 دقیقه 0.12 مگاپاسکال
فشار اثبات	1.5 مگاپاسکال
دما	غیر آهنربا: -10~+70℃; نسخه آهنربایی: -10~+60℃
سرعت پیستون	50 ~ 500 میلی متر بر ثانیه
کوسن	سپر لاستیکی (بدون بالشتک هوا)
موضوع پورت	M5 / G1/8 / G1/4 / G3/8 / G1/2
روغن کاری	عملکرد بدون روغن
تحمل سکته مغزی	≤50mm:±0.5mm; > 50 میلی متر: ± 1.0 میلی متر

نیروی رانش و کشش نظری و حداکثر بار جانبی @0.5MPa

سوراخ (میلی متر)	رانش (N)	کشیدن (N)	حداکثر بار جانبی مجاز (N)
12	57	49	120
16	101	89	200
20	157	141	350
25	245	220	500
32	402	362	800
40	628	565	1200
50	981	882	1800

خلاصه یک جمله

سیلندر پنوماتیک نازک میله راهنمای دوگانه سری SOLH CQM با ظرفیت بار جانبی بالا و ضد پیچش عالی، محرک دقیق کامل برای جایگزینی سیلندر استاندارد CQ2 برای کاربردهای گیره و موقعیت یابی اتوماسیون.
