سیلندر فشرده سری RQ

سیلندر نازک SOLH RQ با سری SMC RQ/RDQ قابل تعویض است. ساختار بالشتک هوای داخلی بدون حلقه نوآورانه با ظرفیت جذب انرژی 3 برابر بافر لاستیکی CQ2 و 50 درصد صدای کار کمتر را به کار می‌گیرد. بشکه مربع فوق العاده باریک 20 درصد کوتاهتر از سیلندرهای نازک بالشتک هوای معمولی است و ابعاد نصب آن برای جایگزینی مستقیم به روز رسانی CQ2 و CQS مناسب است. انواع RQ غیر مغناطیسی، RDQ مجهز به آهنربا و RLQ قابل قفل برای ضد افت بار عمودی را پوشش می دهند. مناسب برای رفت و برگشت مداوم با سرعت بالا در 50 ~ 500 میلی متر بر ثانیه. اندازه سوراخ φ20 ~ 100 میلی متر و از عملکرد بدون روغن پشتیبانی می کند. به طور گسترده در بارگیری/تخلیه اتوماسیون چرخه بالا، بستن و موقعیت یابی دقیق که نیاز به ضربه کم و سر و صدای کم دارد استفاده می شود.

ارسال استعلام

توضیحات محصول

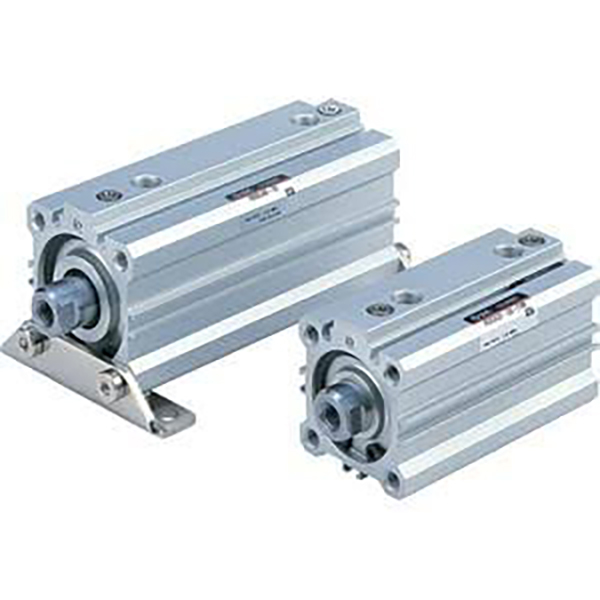

سیلندر پنوماتیک نازک سری RQ با بالشتک هوای با کارایی بالا

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

سیلندر نازک با عملکرد بالا سری SOLH RQ با SMC RQ/RDQ قابل تعویض است. ساختار بالشتک هوای داخلی بدون حلقه نوآورانه را پذیرفته است. ظرفیت جذب انرژی 3 برابر بافر لاستیکی CQ2 است، نویز 50٪ کاهش می یابد. بدنه بسیار باریک، کوتاهتر از سیلندر نازک بالشتک هوای معمولی 20٪. جایگزینی مستقیم برای CQ2/CQS برای ارتقاء عملکرد کوسن. به طور گسترده برای موقعیت یابی خودکار چرخه بالا، بار بالا، کم سر و صدای کم، گیره و جابجایی مواد استفاده می شود.

ساختار و ویژگی های اصلی

- بشکه آلومینیومی مربع فوق العاده نازک، بالشتک هوای بدون حلقه یکپارچه؛

- بشکه آنودایز سخت، میله پیستون با روکش کروم، عملکرد قوی ضد تغییر شکل.

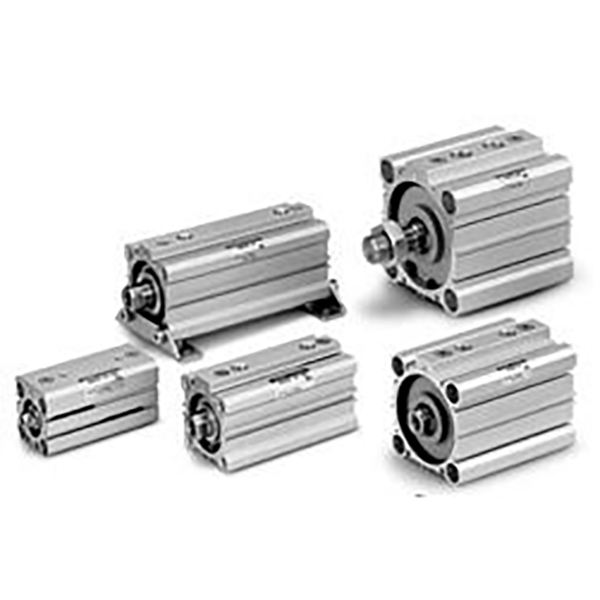

- انواع: RQ (غیر مغناطیسی)، RDQ (مجهز به آهنربا)، RLQ (نوع قفل برای بار عمودی).

- بالشتک هوای قدرتمند مناسب برای رفت و برگشت مداوم با سرعت بالا 50~500mm/s.

- آهنربای داخلی RDQ برای تشخیص سوئیچ مغناطیسی، اسلات سنسور چند طرفه.

- ابعاد نصب سازگار با سری های CQ2 و CQS.

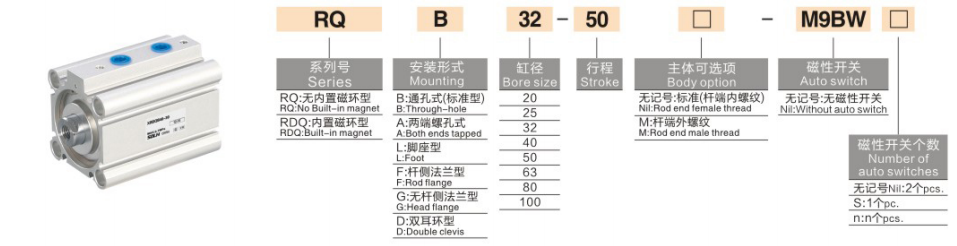

قانون کدگذاری مدل

1. مثال: RDQB32-50-M9B

-- R/RD: غیر آهنربایی / آهنربای داخلی

-- س: کد سری

-- B/A/L/F/G/D: سبک نصب

-- 32: اندازه سوراخ: 20/25/32/40/50/63/80/100 میلی متر

-- 50: طول سکته مغزی

-- M9B: گزینه سوئیچ مغناطیسی

مشخصات فنی

پارامتر	مشخصات
اندازه سوراخ	20 تا 100 میلی متر
فشار عملیاتی	0.1 ~ 1.0MPa
فشار اثبات	1.5 مگاپاسکال
دما	غیر آهنربا: -10~+70℃; نسخه آهنربایی: -10~+60℃
سرعت پیستون	50 ~ 500 میلی متر بر ثانیه
کوسن	بالشتک هوای بدون حلقه یکپارچه در هر دو طرف
موضوع پورت	M5 / G1/8 / G1/4 / G3/8 / G1/2
روغن کاری	عملکرد بدون روغن
تحمل سکته مغزی	≤50mm:±0.5mm; > 50 میلی متر: ± 1.0 میلی متر

نیروی رانش و کشش نظری و حداکثر انرژی جنبشی مجاز @0.5MPa

سوراخ (میلی متر)	رانش (N)	کشیدن (N)	حداکثر انرژی جنبشی مجاز (J)
20	157	141	0.29
25	245	220	0.52
32	402	362	1.00
40	628	565	1.60
50	981	882	2.50
63	1559	1402	4.00

خلاصه یک جمله

سیلندر بادی نازک پرسرعت سری SOLH RQ با بالشتک هوای بدون حلقه داخلی، جذب ضربه عالی و نویز کم، محرک ارتقای ایده‌آل برای اتوماسیون بار سنگین در چرخه بالا، قابل تعویض با سیلندر نازک استاندارد CQ2.
