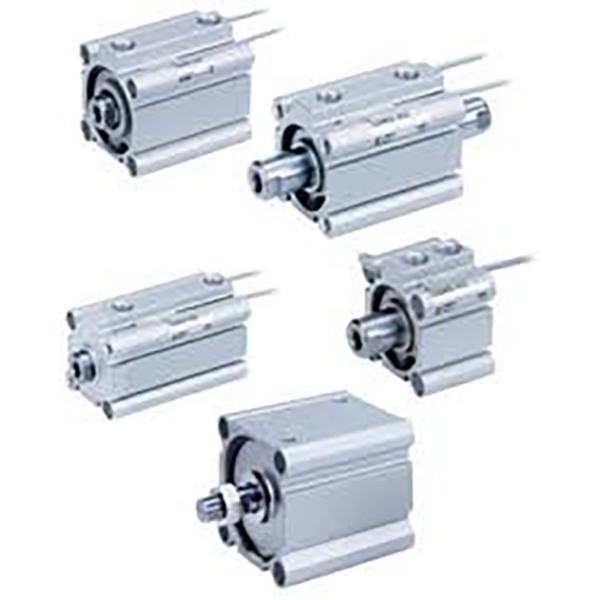

سیلندر فشرده سری CQ2

سیلندر نازک فشرده مربعی SOLH CQ2 کاملاً با سری SMC CQ2 قابل تعویض است. بدنه مربعی بسیار کوتاه آن در مقایسه با سیلندرهای میله ای معمولی، طول را تا 50 درصد کاهش می دهد تا در فضای نصب صرفه جویی شود. محدوده کاملی از حفره φ4 ~ 200 میلی متر را با انواع فراوان پوشش می دهد: تک میله، میله دوقلوی CQ2W، میله پیستون غیر چرخشی CQ2K، بالشتک هوای اختیاری و نسخه فوق کوتاه. مدل‌های CDQ2 با آهنربای داخلی از نصب سوئیچ مغناطیسی چند طرفه بدون سنسورهای بیرون زده پشتیبانی می‌کنند. سپرهای لاستیکی استاندارد مجهز شده اند و بالشتک هوا برای عملکرد با سرعت بالا اختیاری است. استفاده از مهر و موم اصطکاک کم ذخیره شده در روغن برای عملکرد بدون روغن با عمر مفید تا 5 میلیون سیکل، که به طور گسترده برای بستن، فشار دادن و موقعیت یابی در الکترونیک، اتوماسیون خودرو و بسته بندی استفاده می شود.

ارسال استعلام

توضیحات محصول

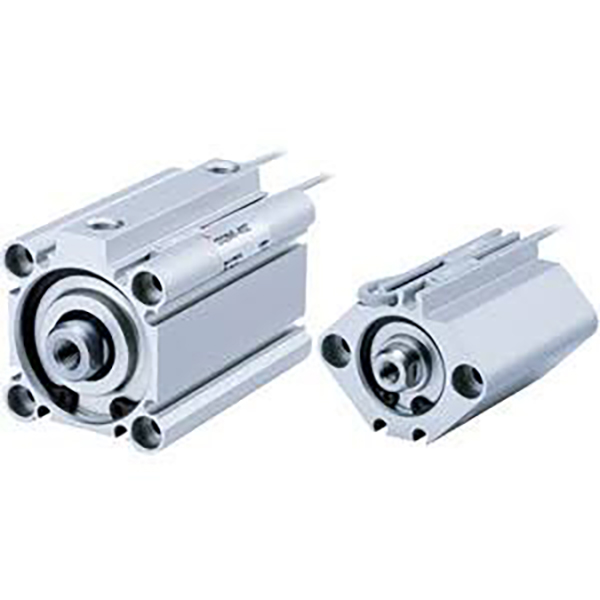

سیلندر بادی نازک فشرده سری CQ2

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

سیلندر نازک مربعی سری SOLH CQ2، کاملاً قابل تعویض با استاندارد اصلی CQ2. بدنه بسیار کوتاه، طول 50 درصد نسبت به سیلندر میله استاندارد کاهش یافته است. محدوده سوراخ کامل φ4 ~ 200 میلی متر، به طور گسترده برای بستن، فشار دادن و موقعیت یابی در بسته بندی، خودرو، الکترونیک و اتوماسیون عمومی استفاده می شود.

ساختار و ویژگی های اصلی

- بدنه آلومینیومی فوق نازک مربع، سطح سخت آنودایز شده، استحکام بالا؛

- میله پیستون با روکش کروم، سبک وزن و بادوام؛

- انواع مختلف: تک میله، میله دوقلو، میله غیر چرخشی، بالشتک هوا، نسخه سکته مغزی فوق العاده کوتاه.

- آهنربای داخلی CDQ2 برای تشخیص موقعیت؛ شیارهای سنسور چند طرفه، سوئیچ ها بیرون نمی زنند.

- سپر لاستیکی استاندارد، بالشتک هوای اختیاری برای عملکرد با سرعت بالا.

- مهر و موم اصطکاک کم با مخزن روغن، عملکرد بدون روغن، عمر مفید ≥5 میلیون چرخه.

قانون کدگذاری مدل

1. مثال: CDQ2B25-50Z-M9B

-- C: آهنربای داخلی (CDQ2)؛ بدون C = CQ2 غیر مغناطیسی

-- DQ2: نام سریال

-- B = تک میله; W=میله دوقلو; K=میله غیر چرخشی; KW=میله ضد چرخش دوقلو

-- 25: اندازه سوراخ 4 ~ 200 میلی متر

-- 50: طول سکته مغزی

-- Z: ساختار استاندارد سبک وزن جدید

-- -C: گزینه بالشتک هوا

-- M9B: کلید مغناطیسی

مشخصات فنی

پارامتر	مشخصات
اندازه سوراخ	4 تا 200 میلی متر
فشار عملیاتی	0.15 ~ 1.0MPa
فشار اثبات	1.5 مگاپاسکال
دما	غیر آهنربایی: -10~+70℃; نسخه آهنربایی: -10~+60℃
سرعت پیستون	50 ~ 500 میلی متر بر ثانیه
کوسن	بافر لاستیکی استاندارد؛ بالشتک بادی اختیاری (-C)
موضوع پورت	M3 / M5 / G1/8 / G1/4 / G3/8 / G1/2
روغن کاری	عملکرد بدون روغن
تحمل سکته مغزی	≤50mm:±0.5mm; > 50 میلی متر: ± 1.0 میلی متر

نیروی رانش و کشش نظری @0.5MPa (تک میله)

سوراخ (میلی متر)	رانش (N)	کشیدن (N)	بار افقی معادل (کیلوگرم)
16	101	89	5.0
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0
63	1559	1413	77.9
80	2513	2262	125.6
100	3927	3534	196.3

خلاصه یک جمله

سیلندر بادی نازک جمع و جور جهانی SOLH CQ2 با سوراخ کامل φ4~200 میلی متر، انواع ساختاری غنی با بالشتک هوای اختیاری و میله ضد چرخش، پرکاربردترین محرک ضربه کوتاه برای تجهیزات اتوماسیون با صرفه جویی در فضا را پوشش می دهد.
