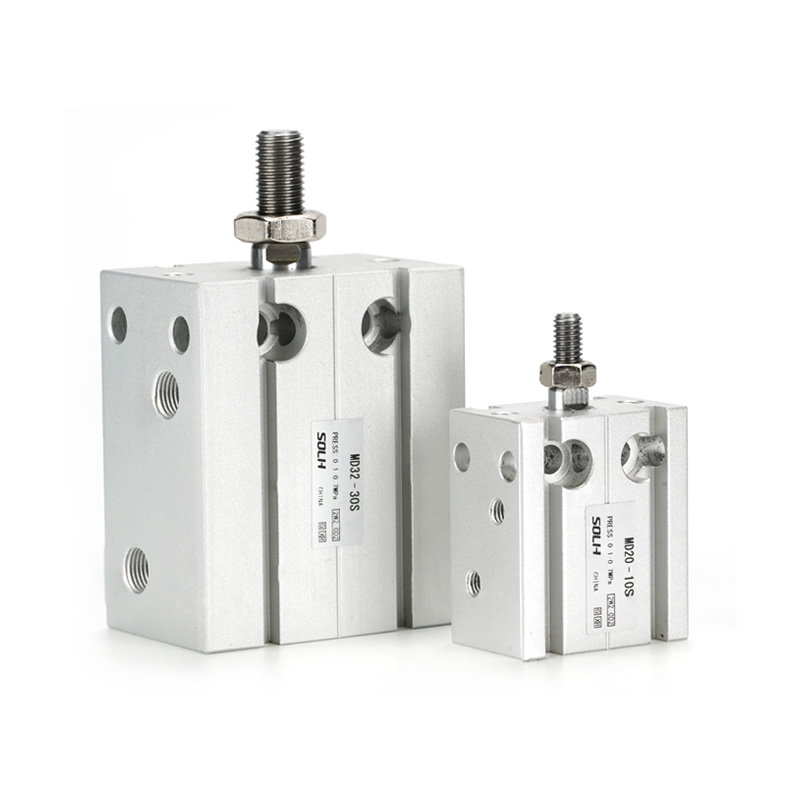

سری SOLH MD سیلندر مینیاتوری بدون نصب چند موقعیتی استاندارد با سوراخ های نصب دایره کامل، شکل بلوک فوق العاده نازک و قابلیت نصب با زاویه دلخواه است. طراحی شده برای فضای باریک تجهیزات محدود، چیدمان با چگالی بالا و تخلیه متناوب بار سبک و ایستگاه های کاری.
5 مدل فرعی کامل را پوشش می دهد تک / دو میله، تک / دو عمل، نیازهای سکته مغزی ثابت / قابل تنظیم:
-- MD: تک میله ای دو اثره (نوع استاندارد جهانی)
-- MSD: تک میله ای تک اثر (بهار گسترش می یابد)
-- MTD: تک میله ای تک اثر (فنر جمع شدن در داخل)
-- MDD: دو میله عملکرد دوگانه (ضد پیچ خوردگی بدون چرخش)
-- MDJ: میله دوتایی با عملکرد قابل تنظیم عقب
|
مورد پارامتر |
مشخصات کامل جزئیات |
| اندازه سوراخ استاندارد (میلی متر) |
6، 10، 16، 20، 25، 32 |
| طول ضربه استاندارد (میلی متر) |
5، 10، 15، 20، 25، 30، 40، 50، 60 |
| حالت عملیات |
بازیگری دوگانه: MD / MDD / MDJ بازیگری تک: MSD / MTD |
| محدوده فشار عملیاتی |
دو بازیگر: 0.1 ~ 1.0 مگاپاسکال / تک بازیگر: 0.2 ~ 1.0 مگاپاسکال |
| فشار تست اثبات ترکیدگی |
1.5 مگاپاسکال |
| دمای عملیاتی محیط |
-20℃ ~ 70+ (بدون یخ در داخل خط لوله هوا) |
| محدوده سرعت پیستون |
دوتایی: 30 تا 500 میلیمتر بر ثانیه تکبازی: 50 تا 500 میلیمتر بر ثانیه |
| موضوع بندر هوایی |
سوراخ 6/10: M5×0.8 Bore 16/20/25/32: PT1/8 |
| گزینه حلقه مغناطیسی |
پسوند S = آهنربای دائم داخلی، سازگار با سوئیچ های موقعیت مغناطیسی CMSH / DMSH |
1. نصب کامل 6 جهته چند موقعیتی
- سوراخهای یکنواخت در قسمت جلو، عقب، چپ، راست، بالا و پایین بدنه سیلندر توزیع شده است. را می توان در هر سطح و هر زاویه ثابت کرد. چیدمان موازی چند سیلندر در کنار هم، استفاده از فضای کابینت را به حداکثر می رساند.
2. بلوک فوق العاده نازک بدن سبک وزن
- 30٪ تا 50٪ ضخامت دیواره نازک تر از سیلندرهای بدنه گرد استاندارد، بدنه اصلی آلیاژ آلومینیوم سبک وزن برای طراحی مکانیزم کوچک.
3. بلبرینگ میله پیستون خود روان کننده
- بوش خود روانکاری کم اصطکاک یکپارچه روی میله پیستون، عملکرد بدون روغن، عمر طولانی و حرکت صاف پایدار.
4. شیارهای نصب کلید مغناطیسی استاندارد
- شیارهای اسلاید ذوزنقه ای اختصاصی در دو طرف بدنه سیلندر. مونتاژ آسان، جداسازی و تغییر موقعیت سوئیچ های نی مغناطیسی بدون براکت اضافی.
5. پد بافر لاستیکی جلویی داخلی
- بافر یکپارچه در انتهای میله، لرزش ضربه را جذب می کند، صدای کار را کاهش می دهد و از وسایل کوچک و قطعات کار محافظت می کند.
6. میله دوبل قابل گسترش و انواع ضربه قابل تنظیم
- میله دوبل MDD: عملکرد ضد پیچش قوی، انحراف چرخشی صفر، هدایت خطی پایدار تحت بار جانبی
- سکته مغزی قابل تنظیم MDJ: پیچ تنظیم دقیق عقب برای تنظیم حد ضربه، انعطاف پذیر برای نیازهای طول موقعیت متغیر

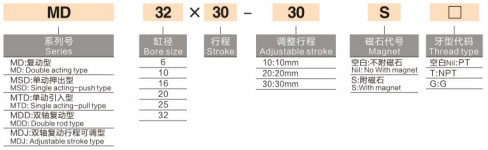

1. مدل 1: استاندارد تک میله دو عمل MD16×30S
-- MD = کد سری، سیلندر فشرده دو کاره تک میله ای
-- 16 = قطر سوراخ (میلی متر)
-- 30 = طول ضربه پایه (میلی متر)
-- S = حلقه مغناطیسی داخلی (خالی = بدون آهنربا)
2.مدل 2: میله دوبل قابل تنظیم MDJ20×20-10S
-- MDJ = دو میله دو عمله با تنظیم سکته مغزی عقب
-- 20 = اندازه سوراخ (میلی متر)
-- 20 = ضربه پایه ثابت
-- 10 = ضربه اضافی قابل تنظیم (مسافرت کل = 20 + 10 = 30 میلی متر)
-- S = پسوند اختیاری حلقه مغناطیسی داخلی
| سوراخ (میلی متر) |
مساحت پیستون (mm²) |
0.2 مگا پاسکال |
0.4 مگا پاسکال |
0.6 مگا پاسکال |
0.7 مگا پاسکال |
1.0 مگا پاسکال |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
28.3 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
78.5 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
201.1 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
314.2 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
490.9 |
|
32 |
804.2 |
160.8 |
321.7 |
482.5 |
562.9 |
804.2 |
1. قواعد قضاوت انتخاب اصلی
- اولویت محدودیت فضا: حفره نصب باریک، چیدمان متراکم، تقاضای نصب چند زاویه ای → سیلندر فشرده بلوک سری MD را انتخاب کنید
- غربالگری وضعیت بار: بار نور محوری خالص بدون انحراف جانبی → تک میله استاندارد MD. پیچش جانبی / بار جانبی افست وجود دارد ← مدل ضد چرخش دو میله MDD
- تقاضای تنظیم سکته مغزی: سفر موقعیت یابی متغیر به محدودیت دقیق نیاز دارد → نوع میله دوبل سکته مغزی قابل تنظیم MDJ
- بازخورد سیگنال موقعیت: اضافه کردن پسوند S با کلید مغناطیسی CMSH/DMSH برای تشخیص ضربه PLC
2. سناریوهای کاربردی صنعتی معمولی
-- اتوماسیون 3C و نیمه هادی: بستن فیکسچر کوچک، هل دادن مواد، چین دادن قطعات، ایستگاه های موقعیت یابی دقیق
- تجهیزات خودکار عمومی: مسدود کردن قطعه کار، سوئیچینگ ایستگاه، مکانیسم های رفت و برگشتی خطی کوچک
- مونتاژ لوازم خانگی و سختافزار: قطعات کوچک قابل پرس، چسباندن محکم، پخش میکرو چسب
- ماشین آلات بسته بندی و مواد غذایی: انتقال مواد با بار سبک، بستن محصول، جداسازی مرتب سازی خودکار
سیلندر جمع و جور بدون سوار چند جهته SOLH MD، انواع MDJ تک میله ای، تکی یا دوگانه عملکردی و قابل تنظیم را با سوراخ های نصب کامل 6 طرفه، بافر داخلی و حلقه مغناطیسی اختیاری، طراحی بسیار نازک سبک وزن ایده آل برای بستن بار سبک، بیرون انداختن، mini بسته بندی و موقعیت یابی تجهیزات با بار سبک، پوشش می دهد.
